Test • ASRock X670E Taichi

• Fouille intégrale de la carte

Un mécanisme avec des roues dentées qui donnent un petit côté steampunk : pas d'erreur, c'est Lesieur une Taichi

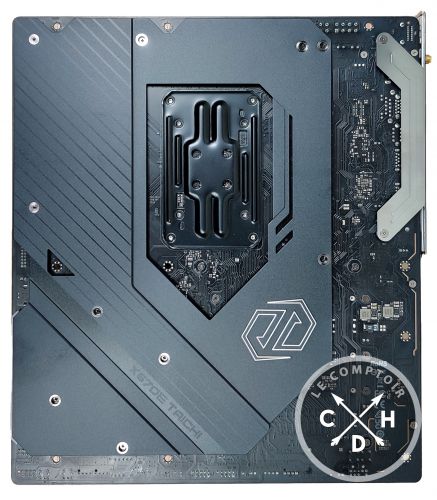

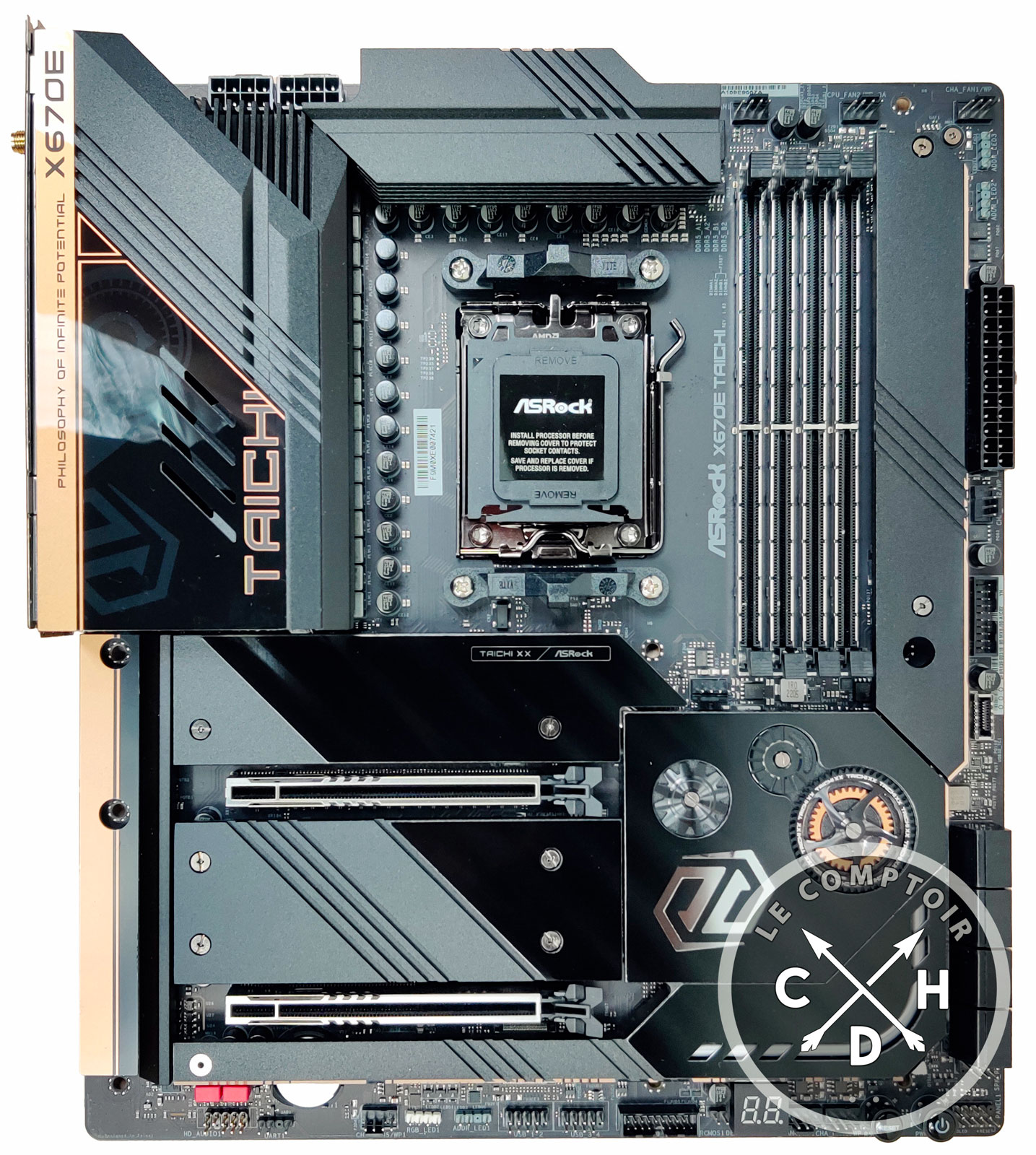

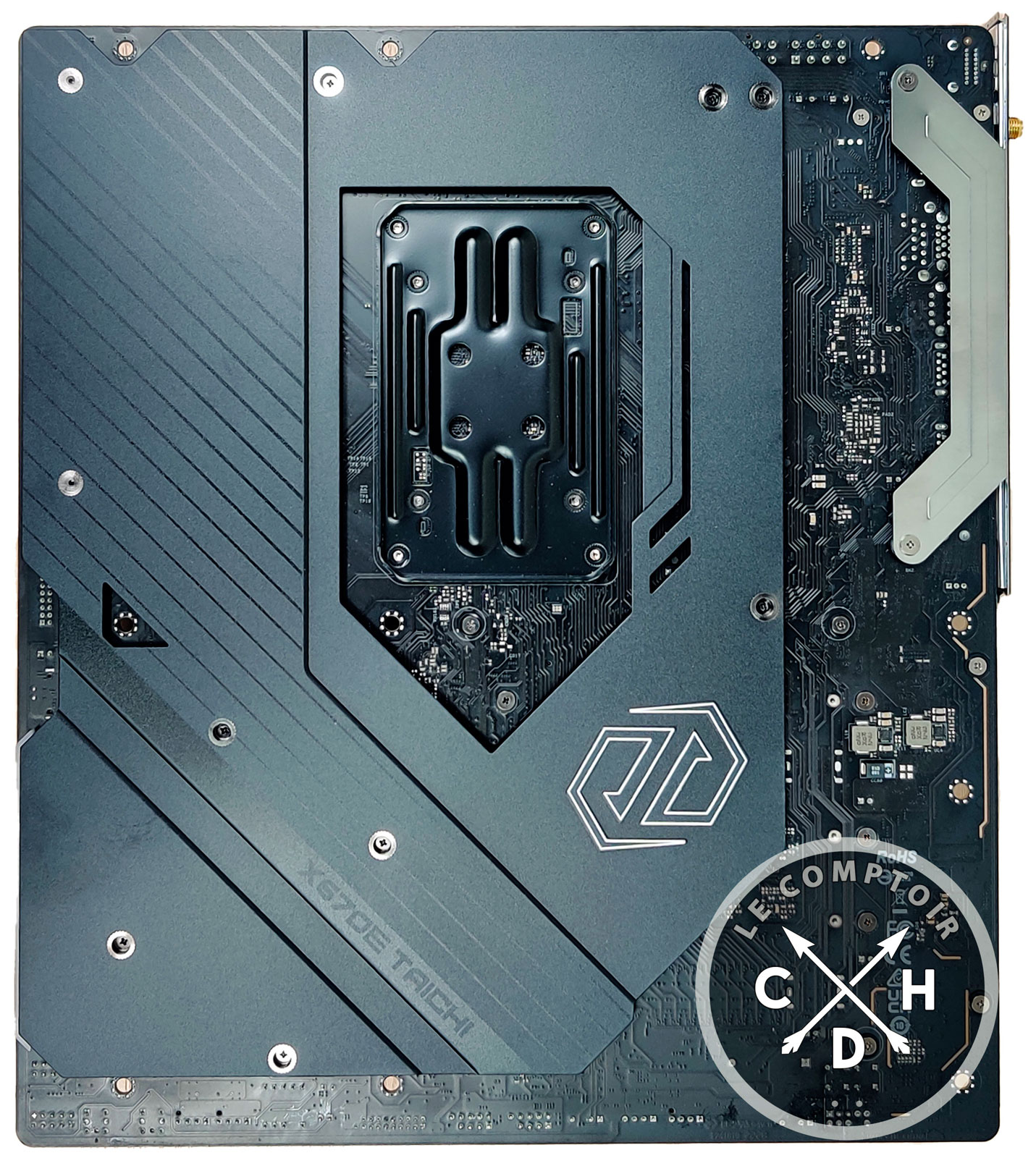

Pas de grosse surprise côté design et coloris : dès l’ouverture du (gros) carton d’emballage, on a l’assurance que cette mobo au format eATX a clairement toute sa place dans la gamme Taichi d’ASRock. Les roues dentées si caractéristiques des cartes mères de cette gamme sont bien entendu présentes, placées au niveau du radiateur dédié aux chipsets, mais ne profitent en revanche pas d’un mécanisme automatique (ce qui n’est pas forcément une grosse perte) comme sur la Z690 Taichi par exemple. L’aspect global, assez anguleux, mélange les surfaces mates et brillantes à l’avant comme à l’arrière, ce qui donne un produit à la fois sobre et luxueux, indubitablement haut de gamme ; on aime.

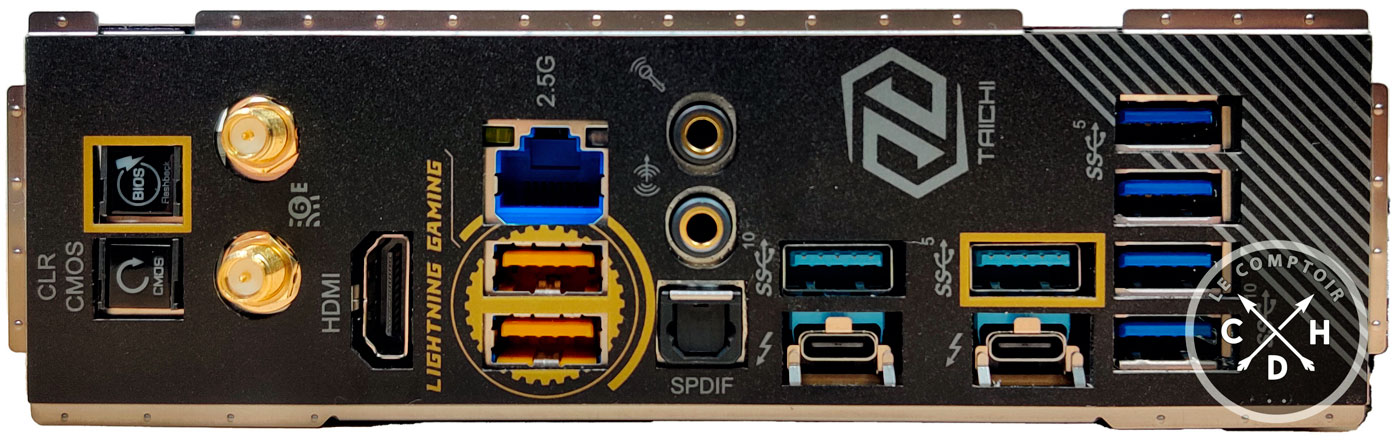

L’arrière de la mobo est assez fourni, mais on aurait apprécié une connectique audio complète.

À l’arrière, on trouve les indispensables ports USB ; cinq USB 3.2 Gen2 Type-A (dont un compatible PowerDelivery 3.0 et deux labellisés « Lightning Gaming », câblés sur le CPU), trois port USB 3.2 Gen1 et deux port USB4 Type-C également compatibles Thunderbolt 4 et  capables de prendre en charge un flux vidéo (8K@60Hz max). Une sortie HDMI 2.1 est également présente, aux côtés des connecteurs pour les antennes WiFi / Bluetooth, des boutons Clear CMOS et BIOS Flashback, du port Ethernet 2.5 Gbps, d’une sortie SPDIF et des deux entrées/sorties audio (ligne et micro). Premier bémol donc, puisque cela signifie qu’il faudra utiliser conjointement les prises audio en façade et à l’arrière pour utiliser un ensemble audio analogique avec plus de deux canaux.

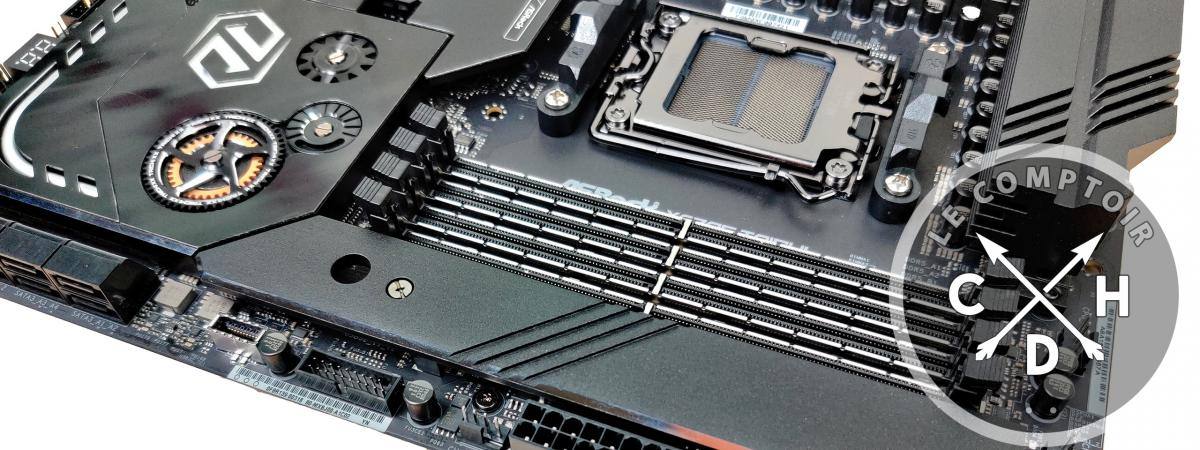

Positionnée en haut de gamme par ASRock, cette X670E Taichi possède quatre connecteurs DDR5 (128 Go supportés au maximum, jusqu’à la DDR5-6600) et supporte les profils XMP et EXPO. Les possibilités d’extensions apparaissent en revanche un peu plus limitées puisque cette mobo n’est dotée que de deux ports PCI-Express 16x en tout et pour tout, compatibles PCIe 5.0 mais qui doivent se partager 16 lignes : ce sera donc x16 sur le premier port uniquement, ou x8/x8 si les deux ports sont utilisés simultanément. Heureusement, la X670E Taichi est bien mieux pourvu en matière d’emplacements M.2. La carte en possède quatre en tout, dont un compatible PCIe5 x4 directement relié au processeur, les autres plus classiques acceptant des SSD NVMe PCIe4 x4 (ainsi que SATA3 pour l’un d’entre eux).

Pour les supports de stockage plus anciens en SATA3 classique, la carte mère propose huit ports au total, dont quatre gérés par le chipset et quatre par un contrôleur ASMedia ASM1061. Et puisque l’on parle des contrôleurs additionnels, la X670E Taichi fait appel à une puce Killer E3100G pour la partie Ethernet 2.5 Gbps, à un chipset Realtek ALC4082 pour l’audio 5.1 et à un module Intel AX1675x pour le support du WiFi 6E (2x2 160 MHz) et du Bluetooth 5.1.

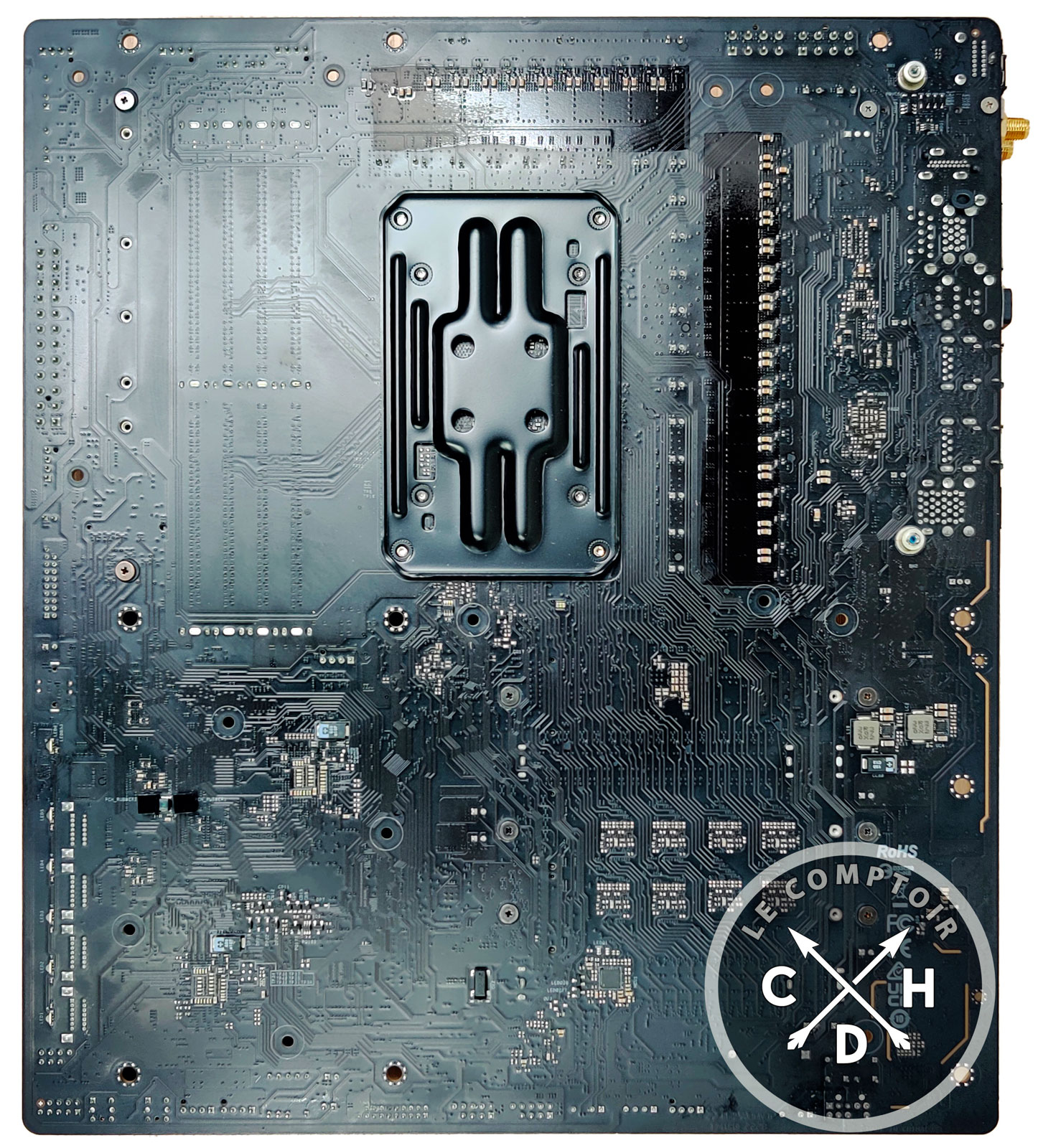

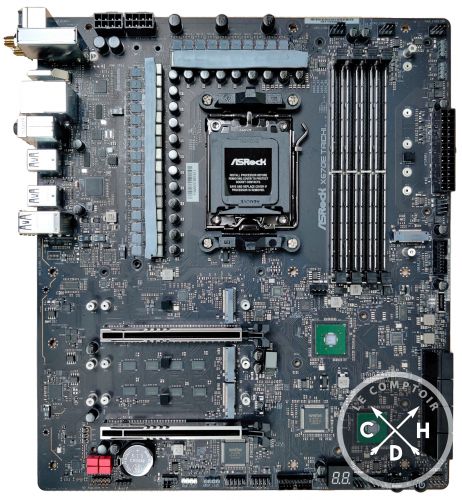

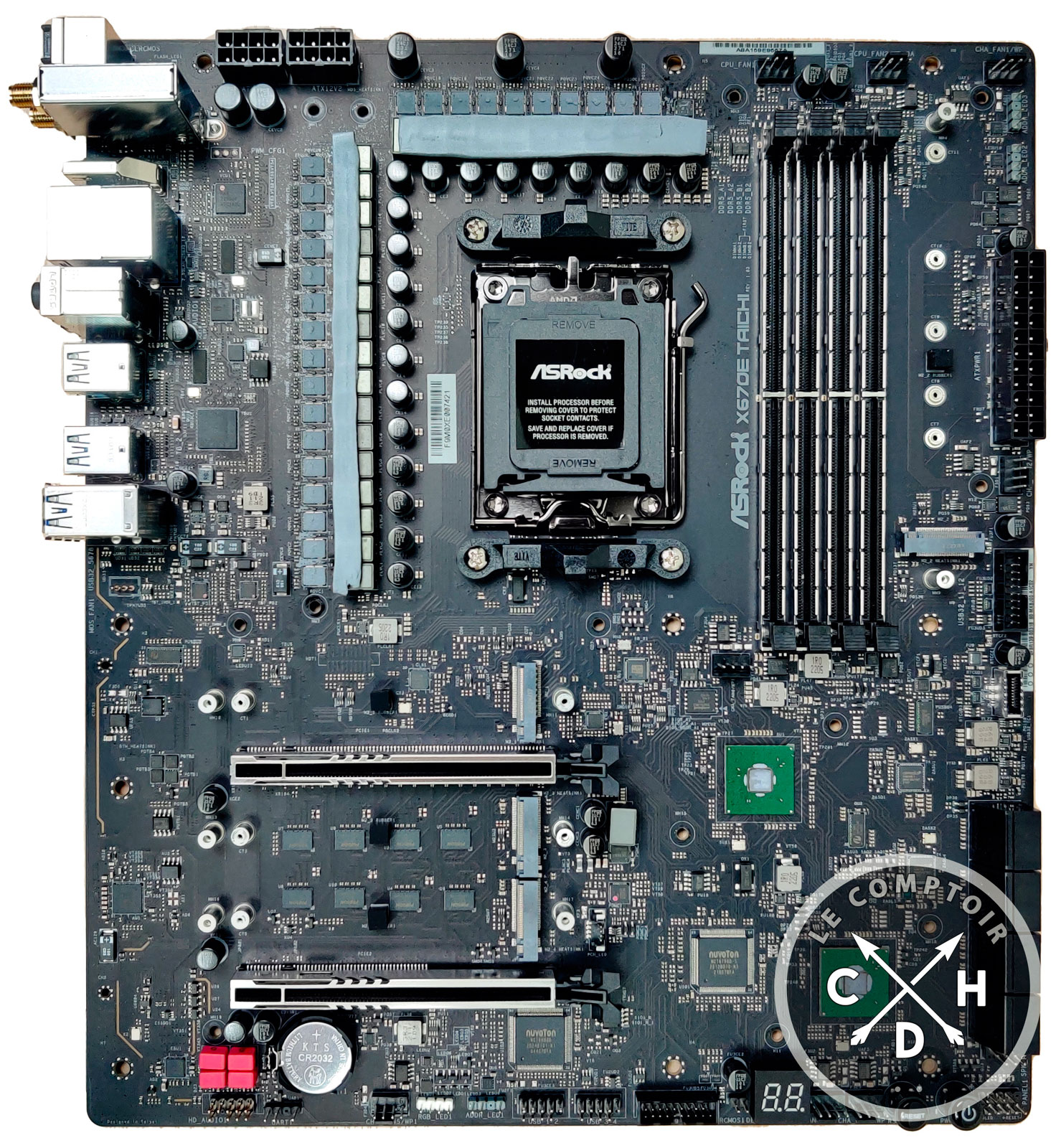

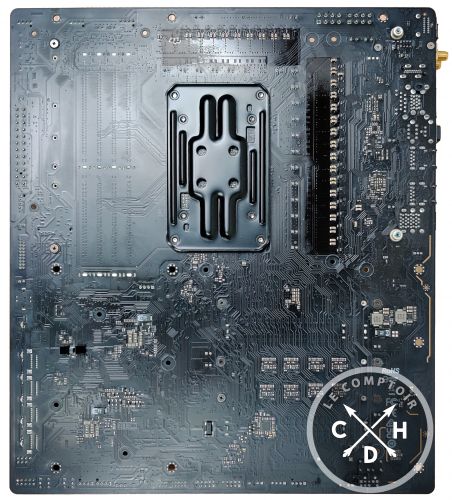

#NSFW : La X670E Taichi toute nue, de face et de dos.

Avec 24 phases dédiées au Vcore CPU (les mêmes MOSFETs Renesas RAA22010540 SPS de 105A que sur d'autres cartes de la gamme Taichi), deux phases pour le VCCAux (SoC) et une phase pour le VCCGT (iGP), le tout dirigé par un contrôleur PWM RAA 229628, la partie alimentation est clairement LE point fort de cette X670E Taichi ; aucun CPU ne lui résistera. Ajoutez à cela un PCB à 8 couches, l’utilisation de condensateurs Nichicon 12k ou encore la présence dans un coin isolé du PCB d’un DAC ESS SABRE9218 et de condensateurs audio WIMA, et vous arriverez probablement à la même conclusion que nous : les ingénieurs d’ASRock ont réalisé un travail de qualité sur le layout de cette carte mère.

Les amateurs de RGB seront en outre aux anges avec la présence d’un connecteur RGB LED (36W max, 12V/3A) et de trois connecteurs LED adressables (15W max, 5V/3A). Enfin, la gestion globale du refroidissement du PC est aisée grâce aux nombreux connecteurs d’alimentation disposés un peu partout et destinés aux ventilateurs ou à la pompe à eau d’un hypothétique système de watercooling.
