Image thermique de la TITAN X au repos

Test • TITAN X (Pascal)

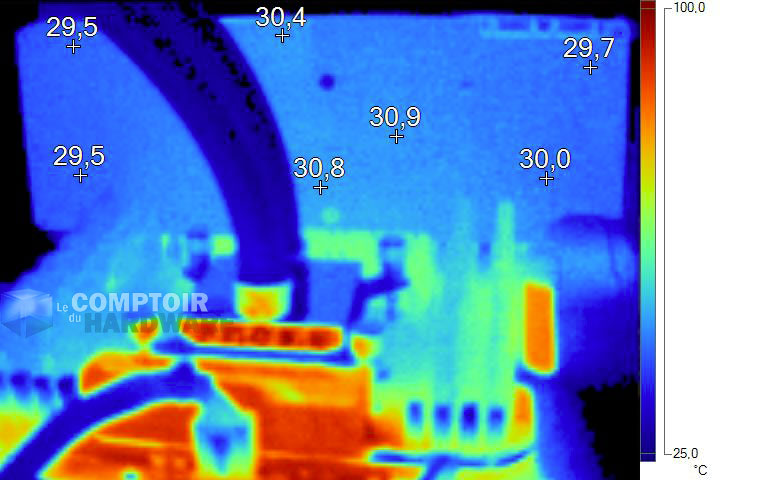

Image thermique de la TITAN X au repos

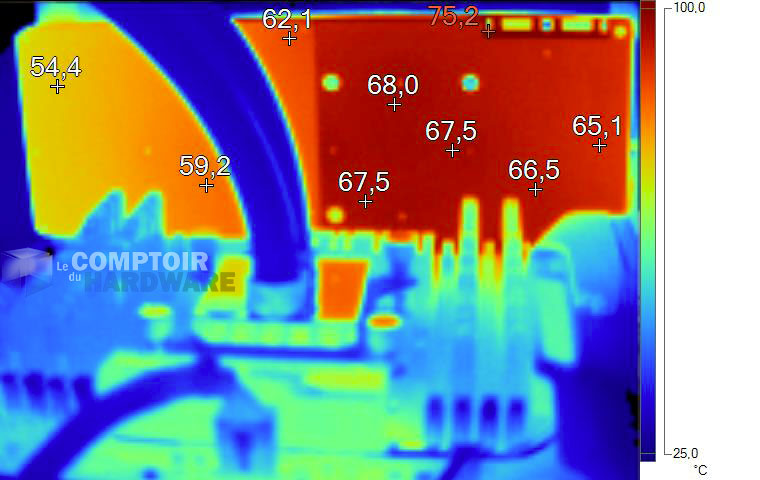

Image thermique de la TITAN X en charge

• Températures

Nous utilisons les sondes internes monitorées via GPU-Z en tâche de fond durant 20 min de charge GPU sévère pour mesurer la température des processeurs graphiques. Nous laissons ensuite les cartes au repos durant 20 min avant de mesurer à nouveau la température des GPU. Les cartes sont installées dans notre boîtier Cooler Master Cosmos II, spacieux et disposant d'une ventilation efficace. Nous reportons systématiquement la température du GPU le plus chaud s'il y en a plusieurs. Au repos, tous les GPU sont parfaitement refroidis, même si la carte coupant ses ventilateurs dans ces conditions atteint une valeur plus importante. En charge, la TITAN X atteint le maximum autorisé par GPU Boost 3.0 soit 84°C pour cette dernière et s'y stabilise.







• Imagerie thermique

Pour préciser notre avis quant à l'efficacité thermique du refroidisseur de la TITAN X, rien de mieux qu'une petite séance d'imagerie infrarouge à l'aide de notre caméra thermique Fluke Ti110.

Caméra thermique



Au repos, la carte est parfaitement refroidie, en toute logique, la backplate empêchant naturellement une lecture précise des points éventuellement plus chauds. En charge la température monte notablement, la plaque arrière flirtant avec les 68°C aux alentours du GPU, mais elle occulte en réalité des températures encore plus élevées comme en attestent les 75°C relevés au niveau du "coin de PCB découvert" à proximité des connecteurs SLi.

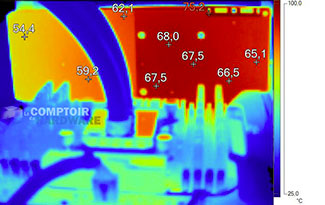

Image thermique de la TITAN X au repos [cliquer pour agrandir]Image thermique de la TITAN X en charge [cliquer pour agrandir]

Images thermiques de la TITAN X (au repos et en charge)



Finissons nos mesures par la consommation de la nouvelle venue.
Un poil avant ?

La R9 285X et Tonga seraient toujours d'actualité ?

Un peu plus tard ...

ROCCAT joue la surenchère avec son nouveau clavier pour joueur, le Suora FX

Les 38 ragots
Les ragots sont actuellement
ragots réservés aux QI élevésouverts aux ragoteurs logués
par Myloween, le Vendredi 11 Novembre 2016 à 12h55
par Pitostreum le Vendredi 11 Novembre 2016 à 12h27
Ah, une dernière chose pour le shunt mod.
Je conseillerais d'éviter d'appliquer la "liquid metal" sur les 3 résistances car le risque est que la carte se mette en défaut et bloque à la fréquence 2D.
Certains l'ont fait sur les 3 mais avec une couche très mince.
De toute façon, la Titan XP étant limitée à 1.092v (vstock = 1.05 / 1.06), ça ne sert à rien de faire les 3 car avec 2, il y a largement assez de marge en TDP.
En principe, le faire sur une seule suffit avec la bonne quantité de liquid metal appliquée (ni trop, ni trop peu )
Merci beaucoup pour les précisions, ouai le voltage limite est vraiment bas comparé a ce qu'on pouvais faire avec un bios moddé sur les kepler.
Au final ici on ne peut jouer qu'avec le TDP si j'ai bien compris.
Sinon je suis bien limité par le TDP car sur Dishonored 2 je suis a 2088Mhz également a 116/117% TDP.
par zaibaker le Vendredi 11 Novembre 2016 à 08h26
Merci encore pour ces détails.
Une interrogation:
Ne puis-je pas me contenter d'un seul rad 360 voir 480 pour refroidir une Titan X Pascal de 300W?
Yep c'est bien calculé comme Pitostreum l'a dit, après si tu veux un peu de silence 1000trs/min ça fait quand meme élevé je trouve, meme avec des ventilo silencieux tu va entre l'air passer dans les radiateurs.
par Pitostreum, le Vendredi 11 Novembre 2016 à 12h27
Ah, une dernière chose pour le shunt mod.
Je conseillerais d'éviter d'appliquer la "liquid metal" sur les 3 résistances car le risque est que la carte se mette en défaut et bloque à la fréquence 2D.
Certains l'ont fait sur les 3 mais avec une couche très mince.
De toute façon, la Titan XP étant limitée à 1.092v (vstock = 1.05 / 1.06), ça ne sert à rien de faire les 3 car avec 2, il y a largement assez de marge en TDP.
En principe, le faire sur une seule suffit avec la bonne quantité de liquid metal appliquée (ni trop, ni trop peu )
par Pitostreum, le Vendredi 11 Novembre 2016 à 12h19
par Myloween le Vendredi 11 Novembre 2016 à 00h09
Arf c'est dommage ça, merci Nvidia.
La procédure est détaillée ici :

https://www.youtube.com/watch?v=v1Qi8fxIi_Y

Sur la Titan XP, il y a trois résistances de ce type.
J'ai d'abord appliqué de la Conductonaut (ou de le Cool laboratory Ultra) sur la plus proche du connecteur d'alimentation.
Ça m'a fait gagner dans les 25-30% de TDP puis comme j'avais constaté du throttle sur Firestrike Ultra (et Witcher 3 il me semble), je me suis occupé de la 2e .
Résultat, plus aucun throttle dû au TDP mais on reste limité à la perte de bin liée au franchissement de paliers de 5° (comme expliqué dans la review).
Du coup, c'est quand même bien d'être large en rads car ça permet de limiter l'augmentation de la température de l'eau.
Pour le shunt mod en lui-même, j'ai isolé le pcb de scotch électrique autour de chaque résistance, histoire de ne pas avoir de mauvaise surprise au cas où la "pâte" devait couler. Pour ceux qui ont la carte à la verticale, c'est déjà plus problématique.

@zaibaker : ton estimation est bonne, un rad de 360 ou 480 suffira pour le GPU et un 240 pour le CPU s'il s'agit d'un 4C/8T.
D'autant qu'en principe, les 1080ti custom devraient avoir un bios plus permissif que les FE niveau paliers de bins/température.

La formule = (Total W rads / Total W à dissiper) x 10 (10 étant le delta pour une ventilation à 1000rpm)
par zaibaker, le Vendredi 11 Novembre 2016 à 08h26
par Myloween le Vendredi 11 Novembre 2016 à 00h09
par Pitostreum le Jeudi 10 Novembre 2016 à 19h40
Merci encore pour ces détails.

Une interrogation:

Ne puis-je pas me contenter d'un seul rad 360 voir 480 pour refroidir une Titan X Pascal de 300W?

Ou c'est insuffisant pour conserver un delta GPU/eau à 10 degrés?

Vous en avez tous mis plusieurs.
Les guides disent qu'un rad 120mm avec une ventilation à 1000trs/min dissipe 100w.
Donc j'ai multiplié par 3.

Ca ne fonctionne pas comme ça?

Si je dois payer plus de 400€ juste pour les radiateurs j'ai comme l'impression que je vais me limiter à un AIO .

Merci de me conseiller car j'été vraiment partie pour me faire ma boucle CPU+GPU avec un rad 360 voir 480 + un de 240 pour le CPU.
par Myloween, le Vendredi 11 Novembre 2016 à 00h09
par Pitostreum le Jeudi 10 Novembre 2016 à 19h40
Nope, pas possible de modifier le bios des Pascal, Nvidia ayant mis ce qu'il faut comme sécurité, malheureusement :/
[...]
J'ai un waterblock Aquacomputer, avec la backplate à refroidissement actif pour les VRM, utile dans mon cas
Arf c'est dommage ça, merci Nvidia.
Bon si un jour j'ai le courage de démonter je testerais peut etre ce que tu a fais, j'ai quand meme quelques rare chutes a 2050/2035 Mhz sur certain jeux a cause du TDP max.
Le Waterblock Aquacomputer avec la backplate à refroidissement actif me faisait de l'oeil deja au temps de mes XSPC,
mais au final je suis parti sur du EK.
par zaibaker le Jeudi 10 Novembre 2016 à 18h13
Merci pour ces précisions .

En effet ton Water semble surdimensionné, je vais peut-être pouvoir m'inspirer de certaines choses.
Yep mon water est clairement surdimensionné actuellement, ma config précédente demandait beaucoup plus. Après j'ai fait en sorte qu'il soit modulable, si je veux je peu facilement retirer le rad externe avec les quick disconect et faire un circuit plus petit, mais j'ai finalement tout laissé et décidé de miser sur le silence avec les ventilo en 5v.
par Pitostreum, le Jeudi 10 Novembre 2016 à 19h40
par Myloween le Jeudi 10 Novembre 2016 à 02h11
On ne peu plus dépasser les limites par modification du bios maintenant avec les Titan X Pascal ? (j'avoue etre moins chaud a shunter mes cartes)
Nope, pas possible de modifier le bios des Pascal, Nvidia ayant mis ce qu'il faut comme sécurité, malheureusement :/
Si ta carte tient 2065 constant et sans ajout de tension, c'est déjà très bien.
La mienne ne roxxe pas tant que ça, c'est un boost à 1860 avec juste +120%, tout le reste @stock.
Pour tenir 2088, je dois donc ajouter du jus via MSI AB et évidemment, sans shunt mod, ça throttle sec.

Pour le refroidissement, j'ai ce type de circuit :
- 3 RX480v3
- 2 MCP35X (top double)
- 5960X + R5E refroidis

Côté températures, il faut compter un delta GPU/eau situé entre 8 et 10°. Donc en gros, après quelques heures de jeu (augmentation de la température ambiante), la carte monte à 34/35° (21-22° temp' de l'eau au départ, 25-27 après quelques heures).
J'ai un waterblock Aquacomputer, avec la backplate à refroidissement actif pour les VRM, utile dans mon cas
par zaibaker, le Jeudi 10 Novembre 2016 à 18h13
par Myloween le Jeudi 10 Novembre 2016 à 17h10
Après honnêtement les 2 marque vraiment au dessus du reste que j'ai pu testé c'est EK et Bitspower, leurs produits sont vraiment de qualité et ça ce sent (et les embouts Barrow aussi).
Les autres marques a coté c'est bof je trouve, c'est beaucoup plus variable.
Merci pour ces précisions .

En effet ton Water semble surdimensionné, je vais peut-être pouvoir m'inspirer de certaines choses.

Pitostreum pourra peut-être me donner une meilleure idée d'un watercooling plus classique s'il prend la peine de passer à l'occasion partager sa configuration .
par Myloween, le Jeudi 10 Novembre 2016 à 17h10
Après honnêtement les 2 marque vraiment au dessus du reste que j'ai pu testé c'est EK et Bitspower, leurs produits sont vraiment de qualité et ça ce sent (et les embouts Barrow aussi).
Les autres marques a coté c'est bof je trouve, c'est beaucoup plus variable.
par Myloween, le Jeudi 10 Novembre 2016 à 16h55
par zaibaker le Jeudi 10 Novembre 2016 à 15h01
Il y a-t-il une chance de savoir quelle configuration vous avez Myloween et / ou Pitostreum?
Vraiment curieux de savoir le détails de votre watercooling afin d'en avoir un performant pour ma futur configuration en Kaby + 1080Ti.
Je pense etre vraiment large a ce niveau vu que j'avais un 3-way de Titan kepler avant, donc il y a surement besoin de beaucoup moins, voila les détails.
Fin depuis il y a eu des changement mais c'est globalement ça, pour les Titan X j'ai pris des waterblock EK plexi + un pond SLI pro HB EVGA.
(Photo de ma config actuel avec les Titan X ici).
Je n'ai plus de LEDs actuellement car mon hub avait prit la flotte a cause de bouchon plexy merdique sur le réservoir que j'ai depuis remplacé par des bouchons EK.
Niveau température avec les 3 Kepler j'étais a 38°C max l'été avec les ventilo en 7v, et la avec les 2 Pascal je suis a 40 max avec les ventilo en 5v.
Le proc est a 4.5 mais je peu monter a 4.6/4.7 et les tenir facilement sans dépasser les 73°C si je n'avais pas une RAM avec de aussi haute fréquence, je ne l'ai pas fait car ça m'oblige a avoir un VCCSA a plus de 1.25 pour tenir ma RAM et mon bus sur du h24 (Ivy Bridge supporte mal les RAM a haute fréquence).
