Test • Gigabyte GTX 970 G1 Gaming

• Descriptif de la carte

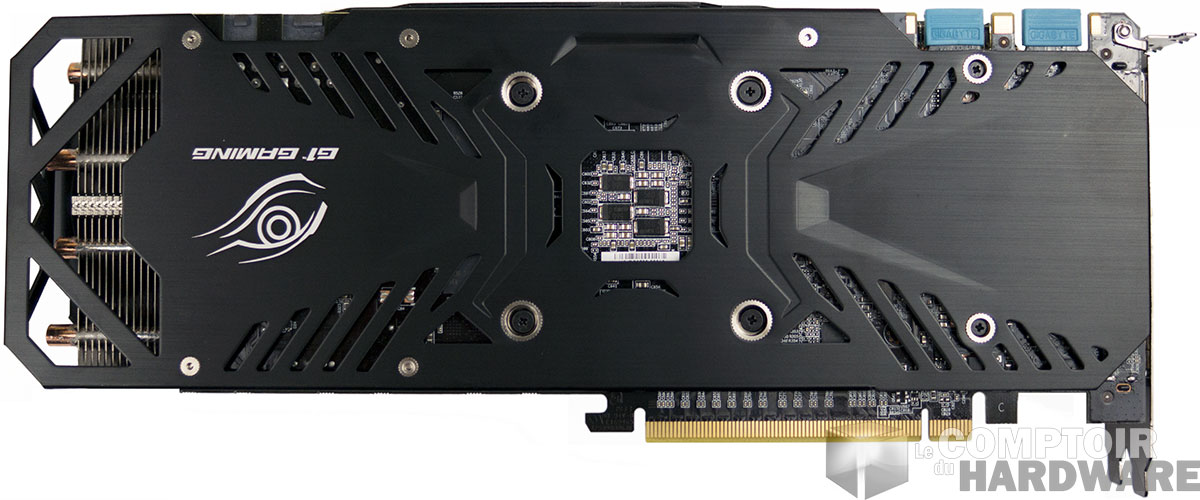

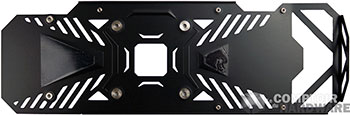

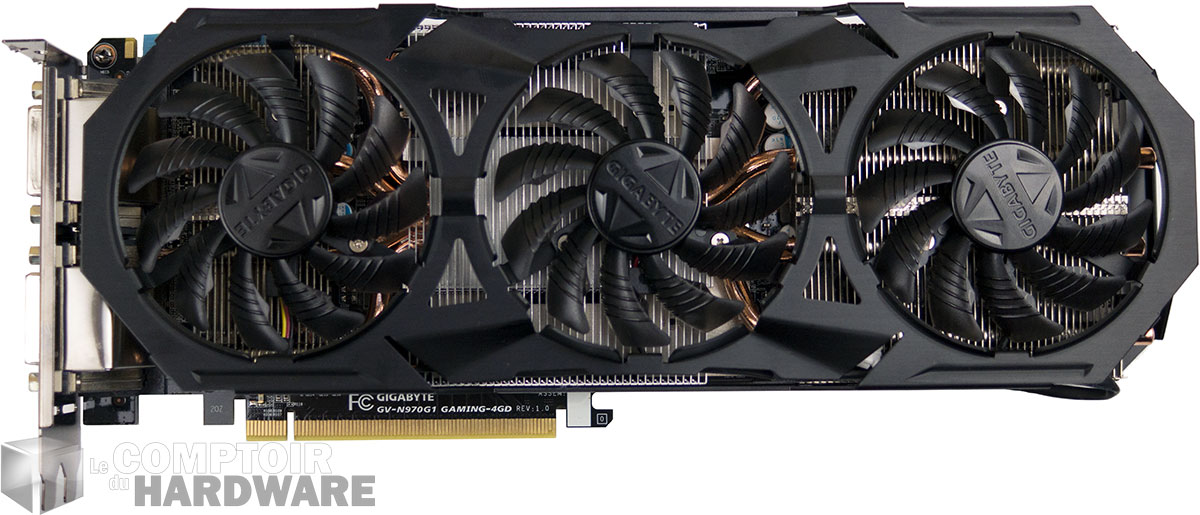

La carte trahit au premier coup d'oeil son origine du fait de l'utilisation du ventirad maison alias le WindForce 3X (sans suffixe) utilisant comme son nom l'indique 3 ventilateurs de 80mm. Les 11 pâles de ces derniers sont nervurées dans le but de limiter les turbulences et donc les nuisances sonores. Le noir est comme bien souvent la couleur dominante que ce soit en face avant comme arrière, puisque cette dernière voit le PCB (de même couleur) recouvert par une backplate rigidifiant la carte et (surtout) soignant l'esthétique.

Ce modèle semble très long et pour cause, il mesure pratiquement 30 cm de l'équerre à l'extrémité du carénage, l'impression étant accentuée par le fait que la carte "ne gagne pas" en hauteur comme certaines concurrentes, les PCB et refroidisseur ne dépassant pas (ou presque) du sommet de l'équerre. Par contre, cela ne traduit pas une masse en hausse notable, puisqu'elle n'accuse "que" 800g sur la balance. Contrairement à AMD qui s'en est affranchi, NVIDIA conserve ses connecteurs propriétaires pour le multi-GPU, la présence de 2 sur cette GTX 970 permettant la variante 3 way SLi.

La GTX 970 G1 Gaming de Gigabyte, faces avant et arrière - Cliquer pour agrandir

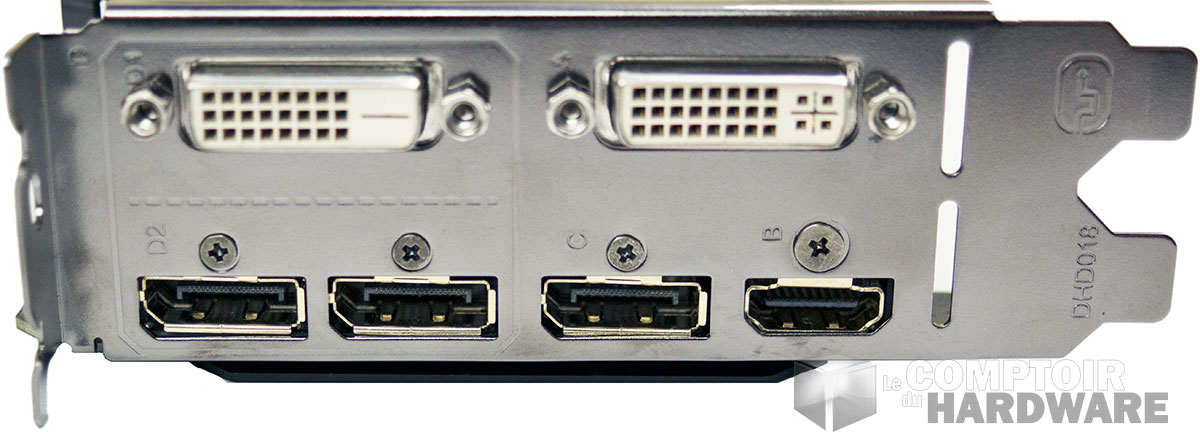

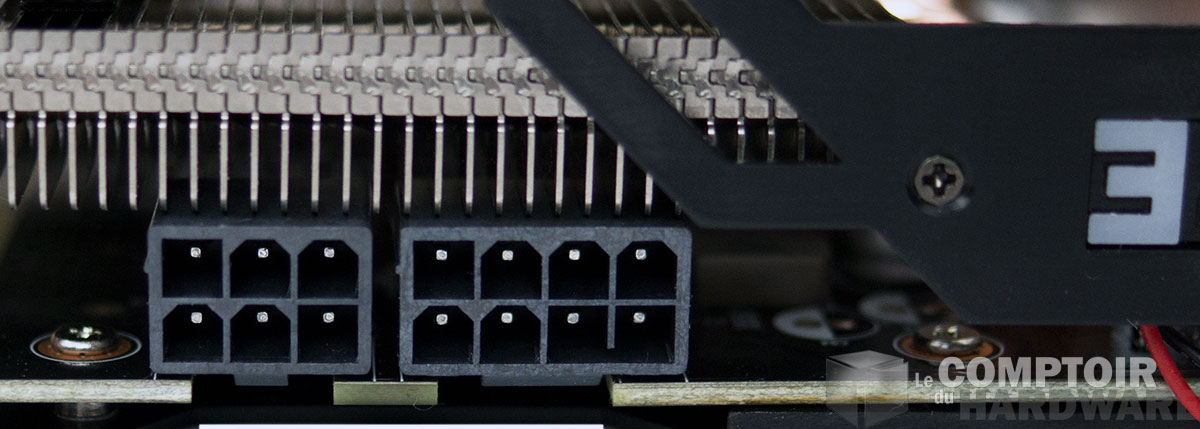

Gigabyte n'ayant pas prévu de mécanisme pour générer un flux d'air radial, les orifices d'évacuation n'ont pas d'utilité (ce limitant à 2 échancrures, une par équerre) ce qui a permis de compléter la connectique avec l'apparition d'un second port DVI ("-I" cette fois permettant une liaison analogique) en sus du HDMI 2.0 et des 3 Display Port 1.2. Par contre, l'intégralité de la chaleur produite devra donc être évacuée par le biais du système de ventilation du boitier. Côté alimentation, le constructeur taïwanais a retenu un connecteur à 8 pins complété par un second à 6 pins, ces derniers positionnés sur la tranche de la carte et retournés (à l'instar des cartes Asus et maintenant MSI) via des découpes au sein du PCB pour un déverrouillage aisé malgré le radiateur les surplombant.

Connecteurs et alimentation - Cliquer pour agrandir

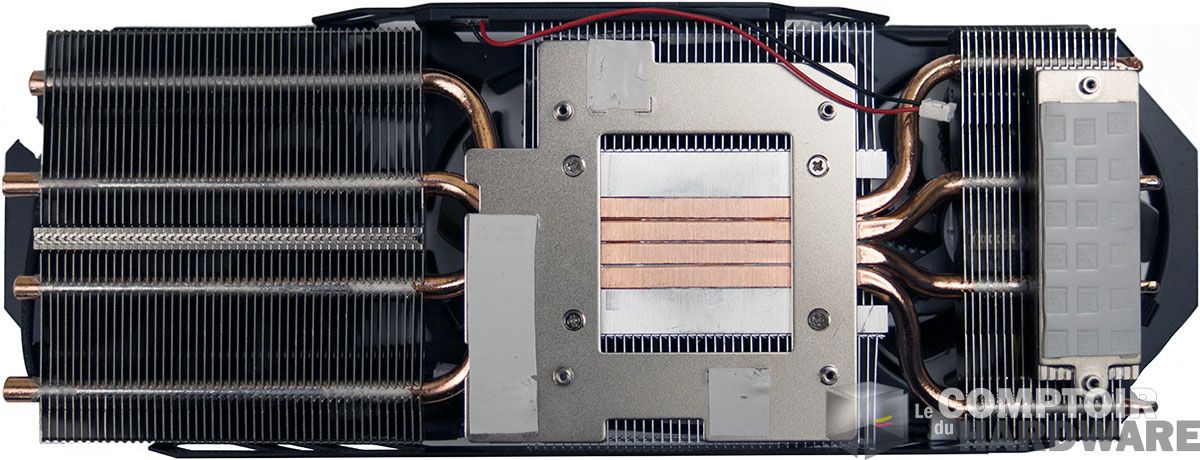

Le refroidisseur est composé d'une base en aluminium brut traversée par 4 caloducs en cuivre de 6mm de diamètre en contact direct avec le die du GPU et chargés de répartir uniformément les calories produites au sein des ailettes en aluminium constituant le radiateur. Les puces mémoire de cette face et les composants sensibles de l'étage d'alimentation sont en contact avec le dissipateur par le biais de pads thermiques, le flux d'air en provenance des 3 ventilateurs axiaux faisant le reste. On ne trouve par contre pas trace de pads sur la backplate, Gigabyte jugeant probablement inutile d'optimiser le refroidissement des puces mémoires situées au dos de la carte...

Le refroidisseur de la carte - Cliquer pour agrandir

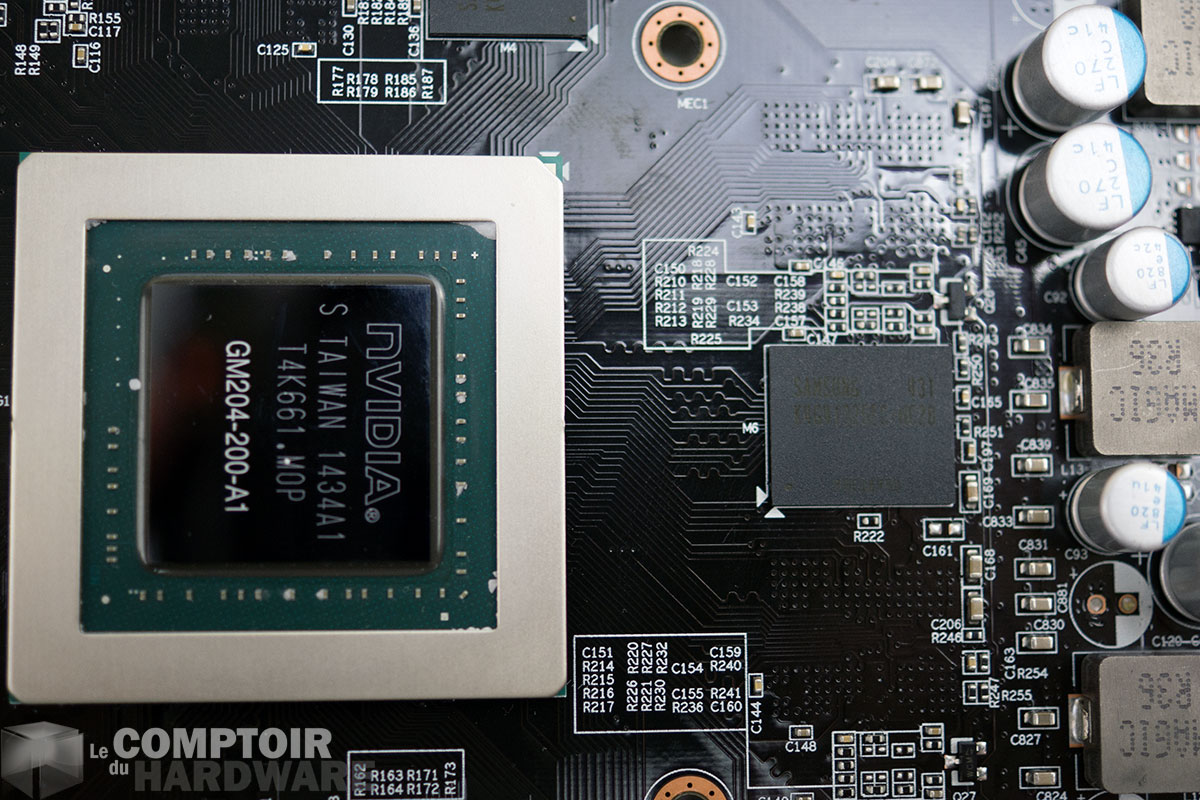

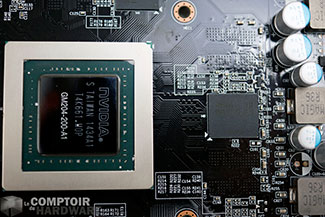

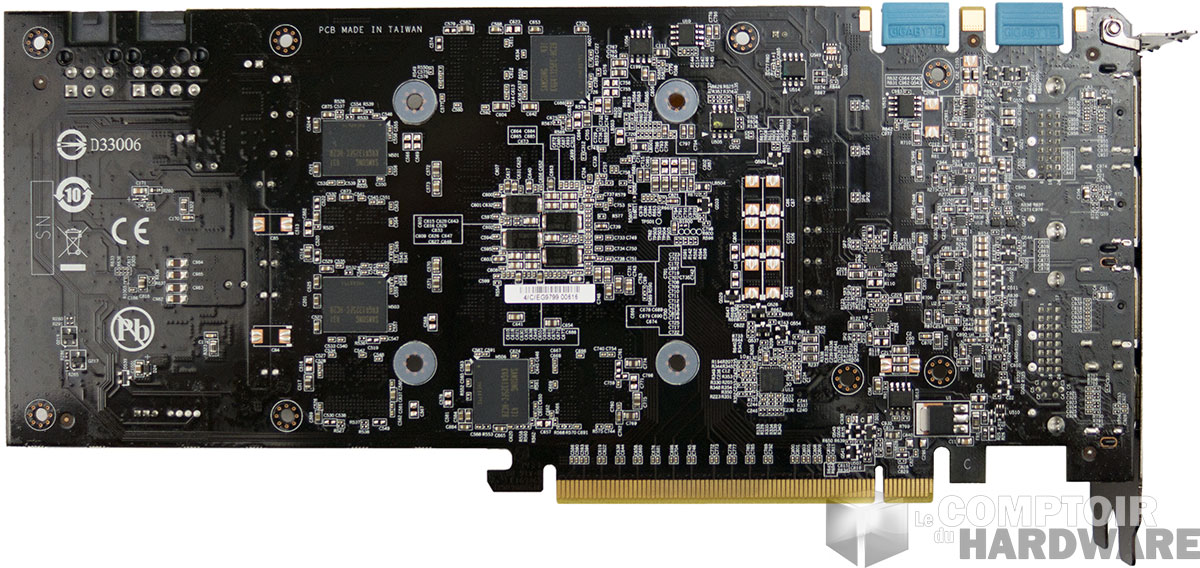

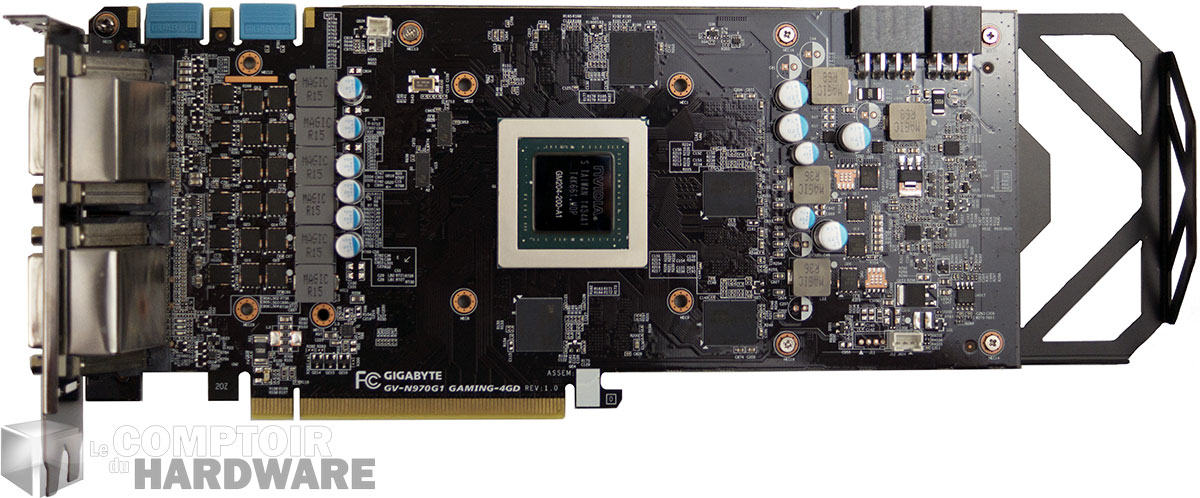

Cette dernière débarrassée de son radiateur laisse apparaitre un PCB de 25,4 cm où trône au centre le GM204 accompagné de 4 puces GDDR5 constituant les 2 giga-octets présents sur cette face, les 2 restants se retrouvant je vous le donne en mille, sur l'autre face ! L'alimentation des ventilateurs est assurée par un simple connecteur à 2 pins, un second se chargeant du rétroéclairage du logo WindForce sur la tranche du carénage. Pas forcément de bon augure quant à la qualité de la gestion des vitesses de rotation des ventilateurs, nous verrons ce qu'il en est au chapitre des nuisances sonores.

La carte dénudée - Cliquer pour agrandir

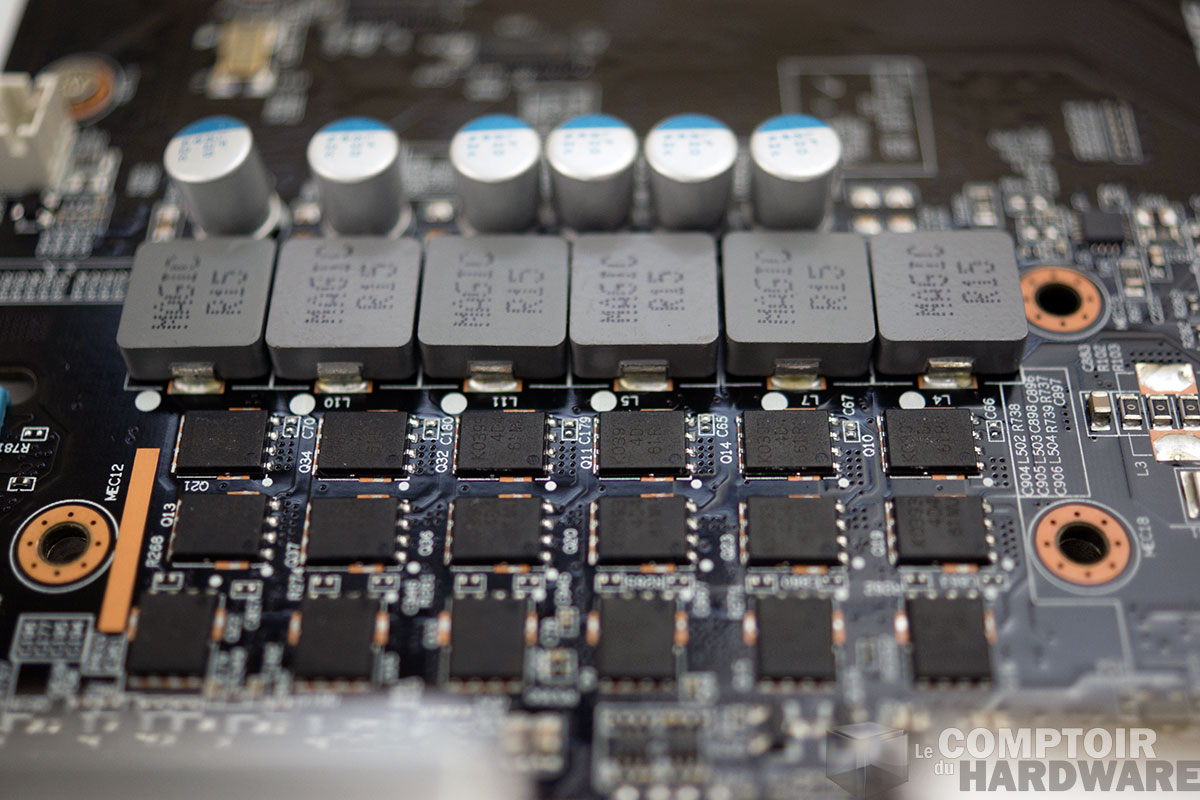

L'étage d'alimentation principal (situé derrière les équerres de fixation) possède 6 phases dédiées pour le GPU, deux autres sont réservées à la mémoire et trouvent place en bout de PCB cette fois. Côté mémoire, Gigabyte a fait confiance à Samsung pour fournir les 8 puces GDDR5 certifiées à 1,75 GHz.

L'étage d'alimentation et la mémoire - Cliquer pour agrandir

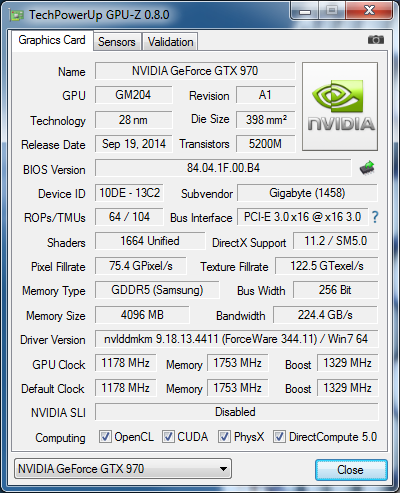

Quid de GPU-Z pour notre carte ? On retrouve la version amputée de 3 SMM du GM204 avec ses 1664 unités de calculs, 104 TMU, 64 ROP et le bus mémoire total à 256-bit pour interfacer les 4 Go présents sur la carte. Du côté des fréquences, Gigabyte s'est totalement lâché sur le GPU avec un base clock qui passe à 1178 MHz contre 1050 MHz pour les spécifications officielles et un Boost mini porté de 1178 MHz à 1329 MHz. La mémoire reste de son côté aux valeurs préconisées c'est à dire 1,75 GHz.

La carte vue par GPU-Z
