Composé par —————

×

définition : les standards ( (c) wikipedia )

Hard du hard • Connecteurs vidéo & définitions
définition : les standards ( (c) wikipedia )

• La messe est dite, qui sera là demain ?

Entre un HDMI acquis au monde des téléviseurs et un Thunderbolt qui, finalement, dépend du DisplayPort, nous parierons bien quelques bières que la situation ne bougera pas de sitôt. Certes, côté professionnels et laptops, le Thunderbolt 3 grignote petit à petit le marché du fait de son ambition à devenir l'unique câble pour périphériques, mais il n'a pour autant pas encore traversé le segment gaming.

Inutile par contre de trop s’appesantir sur le défunt VGA et le respectable DVI, le premier se trouvant encore sur certains modèles du fait des rétrocompatibilités, notamment en matière de rétroprojecteurs ; et le second étant quasiment introuvable sur du matériel neuf de nos jours.



Câble

Analogique/ Numérique

NormeVersionFréquence d'horlogeBande passante netteCanal auxiliairePour quel usage ?
VGA Analogique DE-15 - RAMDAC 200 à 450 MHz - - Affichage analogique jusqu'au QXGA
DVI-A Analogique DVI-A
DVI-D		 - 165 MHz
TDMS		 3,7 Gb/s - Identique au VGA
DVI Single Link Numérique

DVI-I
DVI-D

 - 165 MHz
TDMS		 3,7 Gb/s - Affichage numérique
DVI Dual Link

Numérique

 DVI-I
DVI-D		 - 165 MHz
TDMS x2		 7,4 Gb/s - Affichage numérique sur grandes diagonales
HDMI 1.3 Numérique HDMI 1.3 340 MHz 10,2 Gb/s 36,86 Mb/s
(audio)		 Consoles
HDMI 1.4 Numérique HDMI 1.4 340 MHz 10,2 Gb/s 36,86 Mb/s
(audio)		 Consoles
next-gen
HDMI 2.0x Numérique HDMI 2.0x 600 MHz 18 Gb/s 49,152 Mb/s
(audio / ethernet)		 Consoles / PC
HDMI 2.1 Numérique HDMI 2.1 600 MHz 48 Gb/s 49,152 Mb/s
(audio / ethernet)		 Consoles/ PC
DisplayPort 1.2 Numérique DisplayPort 1.2 300 MHz 21,6 Gb/s

720 Mb/s

(audio / ethernet)

 PC
DisplayPort 1.3/1.4 Numérique DisplayPort 1.4 600 MHz 32,4 Gb/s

720 Mb/s

(audio / ethernet)

 PC
DisplayPort 2.0 Numérique DisplayPort 2.0 600 MHz 77,4 Gb/s - PC
Thunderbolt 1 Numérique DisplayPort 1.2 - 20 Gb/s - Mac
Thunderbolt 2 Numérique DisplayPort 1.2 - 20 Gb/s - Mac
Thunderbolt 3 Numérique DisplayPort 2.0 - 80 Gb/s - PC Portable / Mac





Après avoir vu les capacités de chaque connectique, voyons un peu la bande passante nécessaire pour les définitions les plus utilisées et même (bien) au delà, avec des variantes en 120 et 144Hz et/ou une prodondeur de couleur de 8 ou 10-bit, ce dernier étant nécessaire pour un affichage HDR aux normes actuelles. Pour ce qui est des bandes passantes nécessaires, les calculs sont réalisés spécialement par notre supercalculateur bousitron BX 5.2, et sont à mettre en relation avec la bande passante réelle vue dans les pages précédentes.



Normeratio & définitionpixels / frameBande passante nécessaire (Gb/s,  sans compression)
8-bit
60Hz		8-bit
120Hz		8-bit
144Hz		10-bit
60Hz		10-bit
120Hz		10-bit
144Hz
VGA Video Graphic Array 4:3 640x480 307 200 0.55 1.10 1.32 0.69 1.38 1.65
PAL variante : pal entonoir 4:3 768x576 442 368 0.80 1.59 1.91 0.96 1.91 2.29
SVGA Super VGA 4:3 800x600 480 000 0.86 1.73 2.07 1.04 2.07 2.49
XGA eXtended Graphic Array 4:3 1024x768 786 432 1.42 2.83 3.40 1.70 3.40 4.08
XGA+ eXtended Graphic Array Plus 4:3 1152x864 995 328 1.79 3.58 4.30 2.15 4.30 5.16
HD / 720p High Definition 16:9 1280x720 921 600 1.66 3.32 3.98 1.99 3.98 4.78
WXGA Wide eXtended Graphic Array 16:10 1280x800 1 024 000 1.84 3.69 4.42 2.21 4.42 5.31
UVGA Ultra Video Graphic Array 4:3 1280x960 1 228 800 1.11 2.21 5.31 2.65 5.31 6.37
FWXGA Full (ou Fucking, ça marche) Wide eXtended Graphic Array 16:9 1366x768 1 049 088 1.89 3.78 4.53 2.27 4.53 5.44
SXGA+ Super eXtended Graphic Array + 4:3 1400x1050 1 470 000 2.65 5.29 6.35 3.18 6.35 7.62
WXGA+ Wide eXtended Graphic Array 16:10 1440x900 1 296 000 2.33 4.67 5.60 2.80 5.60 6.72
UXGA Ultra eXtended Graphic Array 4:3 1600x1200 1 920 000 3.46 6.91 8.29 4.15 8.29 9.95
WSXGA+ Wide Super eXtended Graphic Array + 16:10 1680x1050 1 764 00 3.18 6.35 7.62 3.81 7.62 9.14
Full HD / 1080p Full High Definition 16:9 1920x1080 2 073 600 3.73 7.46 8.96 4.48 8.96 10.75
WUXGA / HDTV Wide Ultra eXtended Graphic Array 16:10 1920x1200 2 304 000 4.15 8.29 9.95 4.98 9.95 11.94
2K deu cas ~17:9 2048x1080 2 211 840 3.98 7.96 9.56 4.78 9.56 11.47
QXGA Quad eXtended Graphic Array 4:3 2048x1536 3 145 728 5.66 11.32 13.59 6.79 13.59 16.31
UW-FHD

Ultra-Wide

Full High Definition

 21:9 2560x1080 2 764 800 4.98 9.95 11.94 5.97 11.94 14.33
QHD / 1440p Quad High Definition 16:9 2560x1440 3 686 400 6.64 13.27 15.93 7.96 15.93 19.11
WQXGA Wide Quad eXtended Graphic Array 16:10 2560x1600 4 096 000 7.37 14.75 17.69 8.85 17.69 21.23
UWQHD / 1440p Ultra-Wide Quad High Definition 21:9 3440x1440 4 953 600 8.92 17.83 21.40 10.70 21.40 25.68
DFHD Dual Full High Definition 32:9 3840x1080 4 147 200 7.46 14.93 17.92 8.96 17.92 21.50
DWUXGA Dual Wide Ultra eXtended Graphic Array 32:10 3840x1200 4 608 000 8.29 16.59 19.91 9.95 19.91 23.89
DQHD Dual Quad Hi Definition 32:9 5120x1440 7 372 800 13.27 26.54 31.85 15.93 31.85 38.22
QUXGA Quad Ultra eXtended Graphic Array 4:3 3200x2400 7 680 000 13.82 27.65 33.18 16.59 33.18 39.81
UHD-1 / 4K UHD Ultra High Definition 16:9 3840x2160 8 294 400 14,93 29.86 35.83 17.92 35.83 43
WQUXGA / QHDTV Wide Quad Ultra eXtended Graphic Array 16:10 3840x2400 9 216 000 16.59 33.18 39.81 19.91 39.81 47.78
4K full format kâtr kä ~17:9 4096x2160 8 847 360 15.93 31.85 38.22 19.11 38.22 45.86
WUHD Wide Ultra High Definition 21:9 5120x2160 11 059 200 19.91 39.81 47.78 23.89 47.78 57.33
DUHD Dual Ultra High Definition 32:9 7680x2160 16 588 800 29.86 59.72 71.66 35.83 71.66 86.00
4k WHXGA Wide Hex eXtended Graphic Array 16:10 5120x3200 16 384 000 29.49 58.98 70.78 35.39 70.78 84.93
5K ssinque khâ 16:9 5120x2880 14 745 600 26.54 53.08 63.70 31.85 63.70 76.44
UHD-2 / 8K UHD Ultra High Definition 16:9 7680x4320 33 177 600 59.72 119.44 143.33 71.66 143.33 171.99
WHUXGA Wide Hex Ultra eXtended Graphic Array 16:10 7680x4800 36 864 000 66.36 132.71 159.25 79.63 159.25 191.10
8K full format Ohüi kââ ~17:9 8192x4320 35 389 440 63.70 127.40 152.88 76.44 152.88 183.46
QUHD Quad Ultra Hi Definition 16:9 15360x8640 132 710 400 238.88 477.76 573.31 286.65 573.31 687.97





Au risque de se répéter et d'enfoncer des portes grandes ouvertes, le VGA a fait son temps - laissons-le tranquillement dans sa tombe. De même, dans le cadre de l'affichage en 60Hz, le DVI montre également clairement ses limites lorsque l'on dépasse le FullHD, raison de sa disparition. Pour assurer la succession, les divers HDMI, Thunderbolt et DisplayPort (dans leurs versions actuelles) ont encore largement de quoi faire, d'autant plus que le 1080p 60 Hz est la définition la plus utilisée en ce moment.



Pour les amateurs de très haute définition, la 4K UHD trokoule est désormais abordable avec un simple HDMI ou DP passif dans la limite de 60 Hz, soit largement plus que ce que votre GPU crachera... Inutile donc de forcer le rythme. Le constat est le même pour les hautes fréquences : en FullHD 144 Hz, les HDMI et DP se valent tout autant. Attention par contre, si votre perception du contraste vous pousse vers la HDR et ses 10 bits de couleurs, il faudra vérifier que le format de compression DSC est supporté par votre matériel (et, pour un DP, qu'il s'agisse d'une version 1.4 au minimum), sans quoi il faudra revoir vos exigences à la baisse.



Du coup, des définitions alignées comme ça avec des calculs savants c'est très mignon... mais dans l'écran et à grands coups de pixels, qu'est ce que ça donne ? Eh bien, voici de quoi vous illustrer cela :

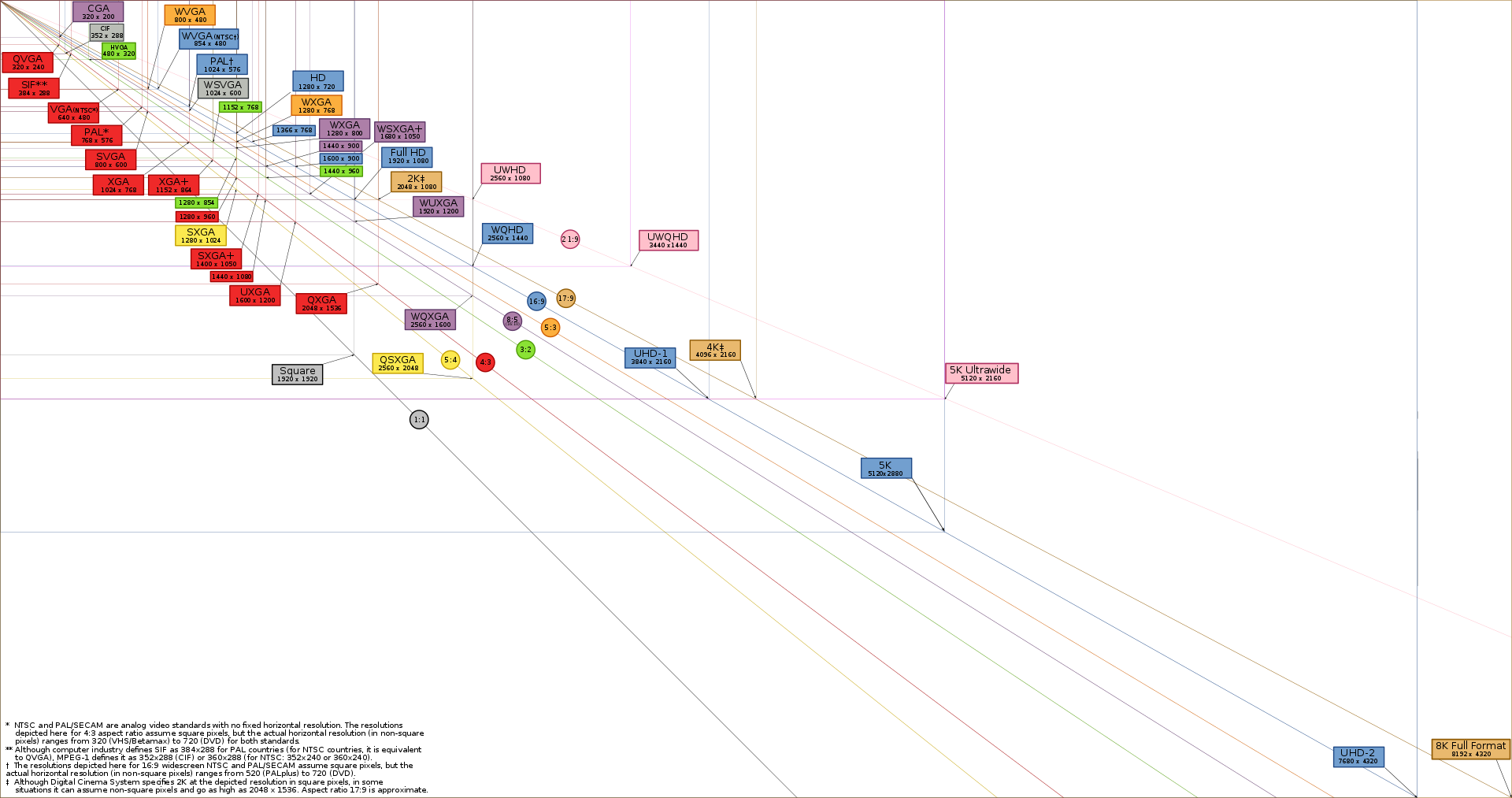

définition : les standards ( (c) wikipedia ) [cliquer pour agrandir]

Toutes les définitions (en tout cas, un paquet) en une seule image. Merci qui ? Merci Wikipedia.
