Test • NUC 8 Islay Canyon

• L'extérieur des NUC8i7INH et NUC8i5INH

Le châssis commun des NUC8ixINH

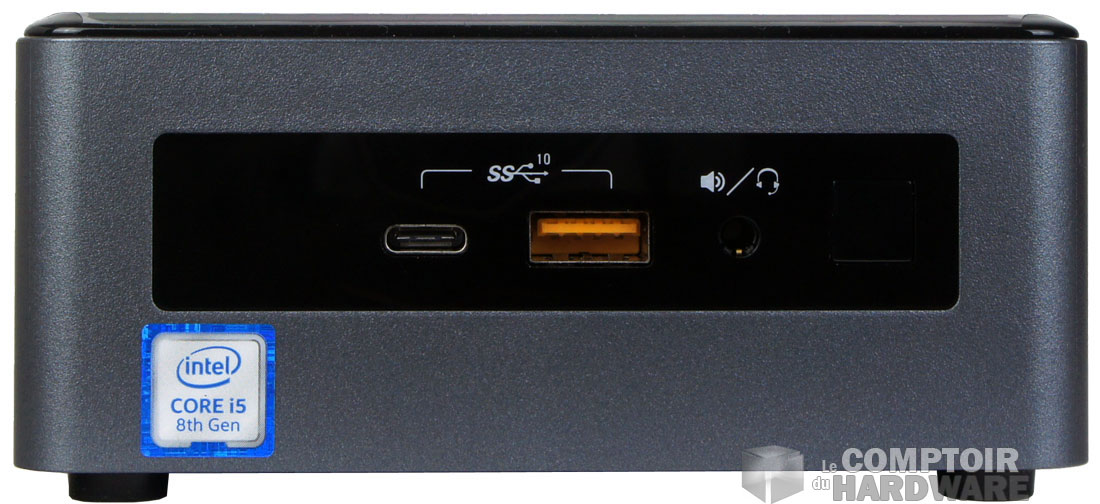

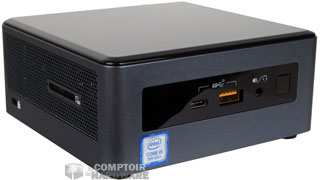

Les NUC8i7INH et NUC8i5INH se présentent sous la forme d'un petit boîtier, presque carré, de 115 mm de large, 50 mm de haut et 110 mm de profondeur. La connectique présente est la même pour les deux modèles. Elle se compose de deux ports USB 3.1 Gen 2 en façade, dont un est un port USB Type-C, et d'un mini-jack 4 pôles pour l'audio et la voix. Le bouton de mise en marche se trouve également là et vous remarquerez le petit autocollant "Core iX 8th gen" qui vous permet de distinguer les deux version.

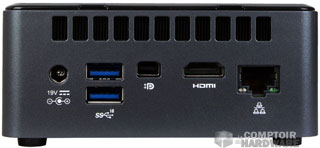

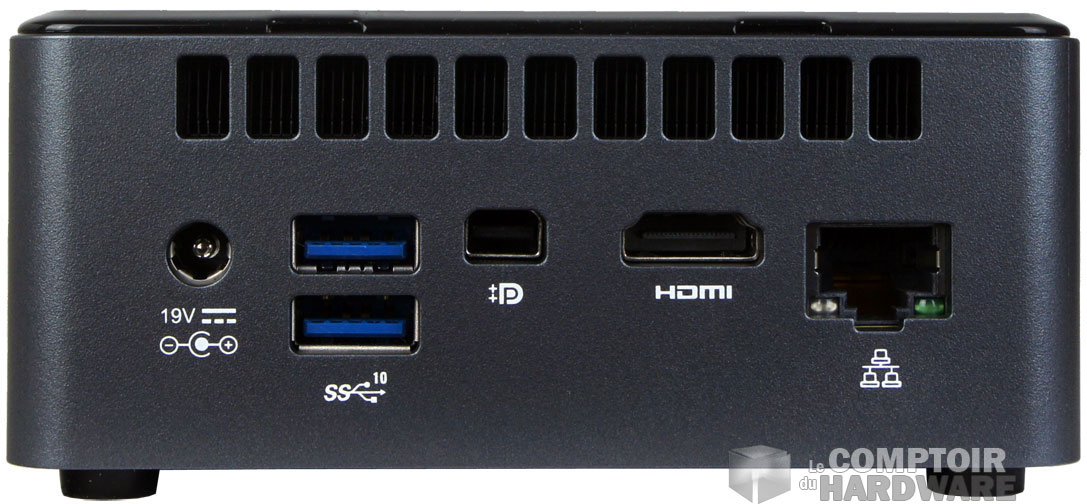

Sur la droite, nous trouvons un lecteur de carte SD et le crochet de sécurité. Les deux faces latérales sont très aérées comme vous pouvez le voir. à l'arrière ensuite, nous avons une sortie HDMI et un mini DisplayPort aux côté du port réseau RJ45 et de deux ports USB 3.1 Gen 2 supplémentaires. Enfin, nous aurons également le connecteur d'alimentation externe de ce côté et une aération permettant l'évacuation de la chaleur contenue dans la mini machine. Nous avons vite fait le tour de ces petits trucs.

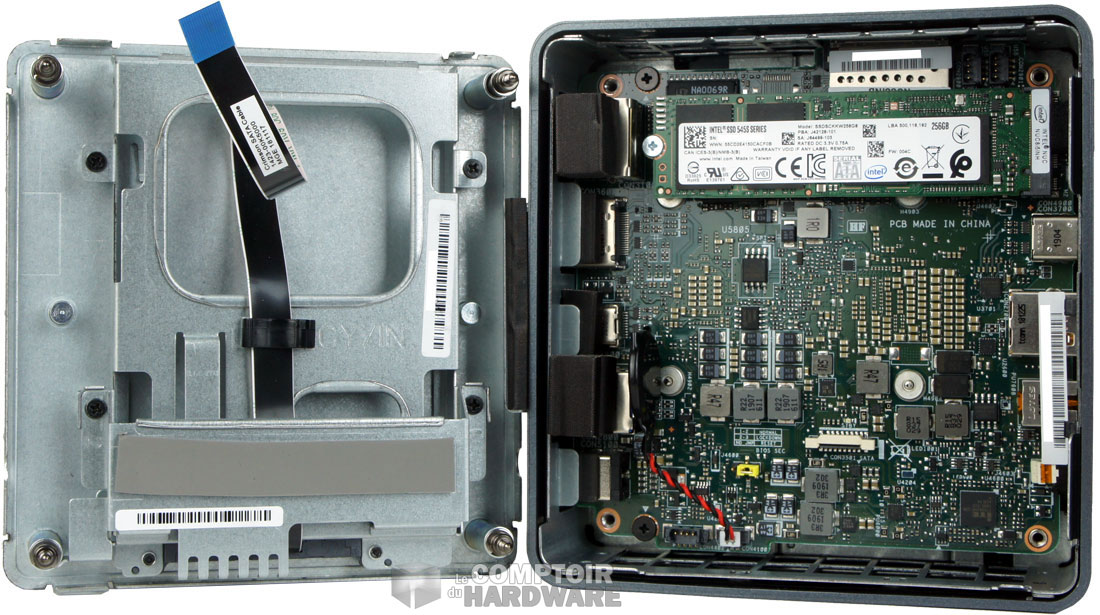

L'intérieur du NUC8i5INH

• L'intérieur

Pour accéder à l'intérieur des boîtiers, il faut les retourner sur le dos. Nous devons retirer quatre vis qui servent également de support aux NUC. Le couvercle qui s'échappe du boîtier dispose d'un emplacement de 2.5" à l'arrière, vide dans nos modèles de test, et sur lequel se trouve un pad thermique destiné au SSD Intel 545S de 256 Go placé sur le connecteur M.2 de la carte mère.

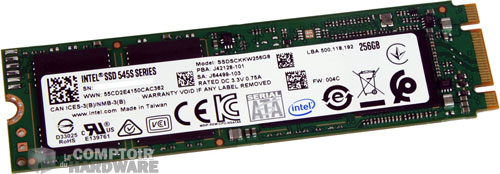

SSD Intel 545S de 256 Go

Nous essayons d'accéder plus bas, sous le PCB, mais la tâche est un peu plus ardue. Après le avoir procédé au retrait de quelques vis et d'éléments de façade qui gênaient, nous découvrons enfin ce qui anime la machine : le processeur et son PCH, soudés à la carte mère, et 8 Go de mémoire, elle aussi sollidaire. Pour plus de détails, dans le NUC8i7INH vous aurez un Core i7-8565U, tandis qu'il s'agira d'un i5-8265U dans le NUC8i5INH.

L'i7-8565U est cadencé à 1.8 GHz, avec une fréquence boost max de 4.6 GHz et possède un cache de 8 Mo. L'i5-8265U tournera à 1.6 GHz et le boost grimpera à 3.9 GHz sur cette puce qui dispose cette fois de 6 Mo de cache. Il s'agit de bonnes vieilles puces quad-core (4c/8t) Whiskey Lake de 8ème génération, gravées en 14nm si cette information vous est cruciale, dont le TDP grimpera jusqu'à 25W. En ce qui concerne la mémoire embarquée, il s'agit de LPDDR3 2133 MHz.

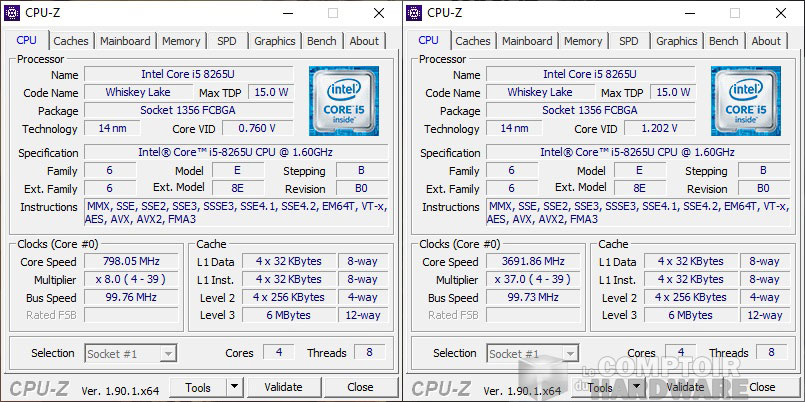

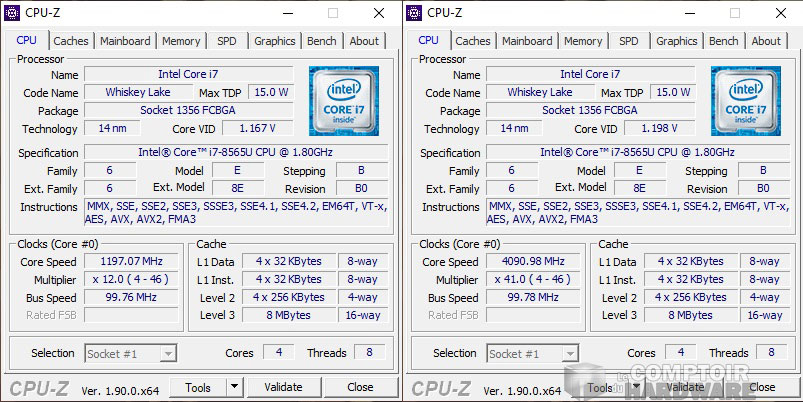

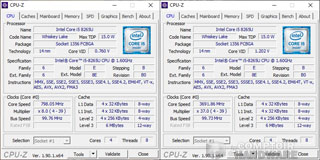

CPU-Z : Le modèle i7 a un fréquence bien plus élevée lorsqu'il n'est pas solicité

Aux commandes de l'affichage, nous avons une puce de chez AMD, la Radeon 540X, qui n'est autre qu'une Radeon 540 overclockée. On retrouve les 512 unités de calcul, les 8 ROP et les 32 unités de textures. On gagne 95 MHz, soit 1219 MHz max, contre 1124 MHz pour la version dépourvue de X ! Elle dispose de 2 Go de GDDR 5 dédiés.

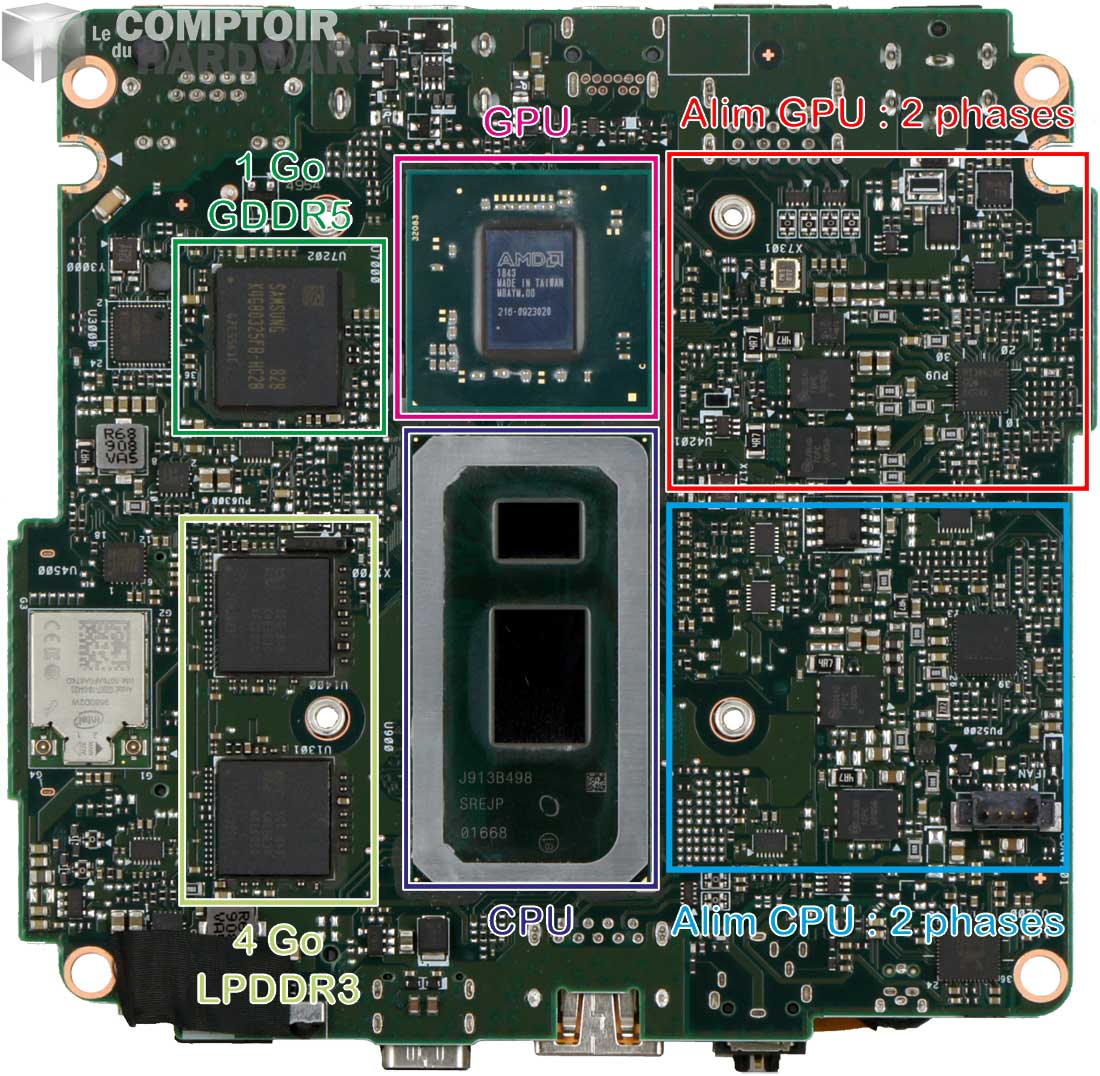

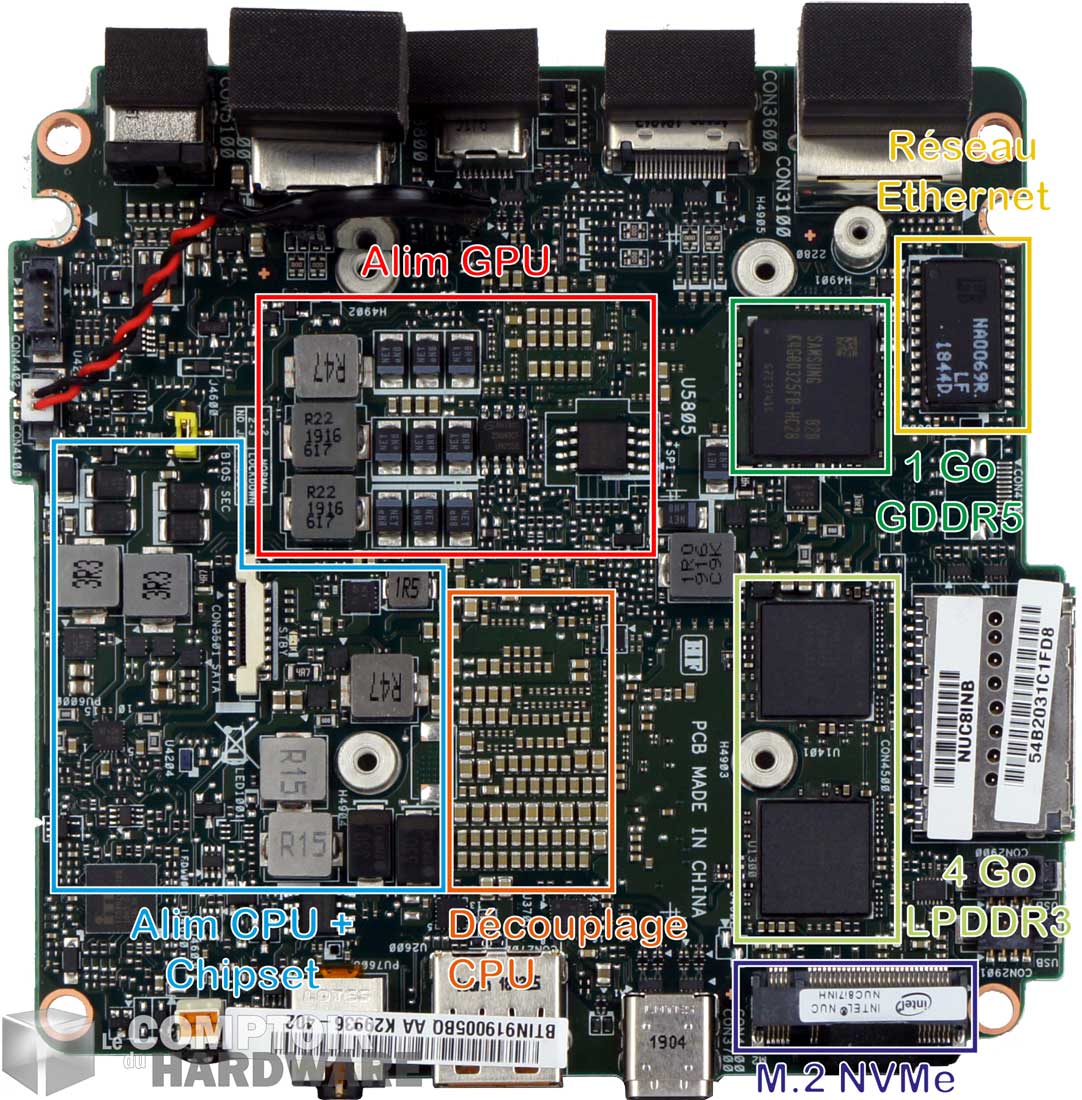

Qui fait quoi sur ce PCB ? Ici, le NUC8i7INH désossé pour notre plaisir

Du côté de la connectivité, nos appareils disposent d'un modem CNVi 9560 802.11ac WiFi + Bluetooth 5 et d'une puce réseau I219-V (Ethernet 1GbE). On vous a fait de belles photos ou tout ceci est détaillé.

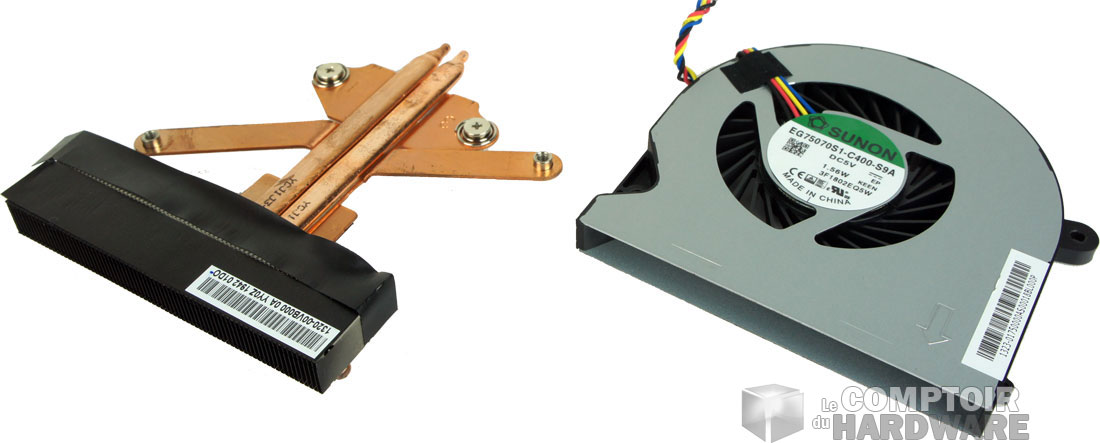

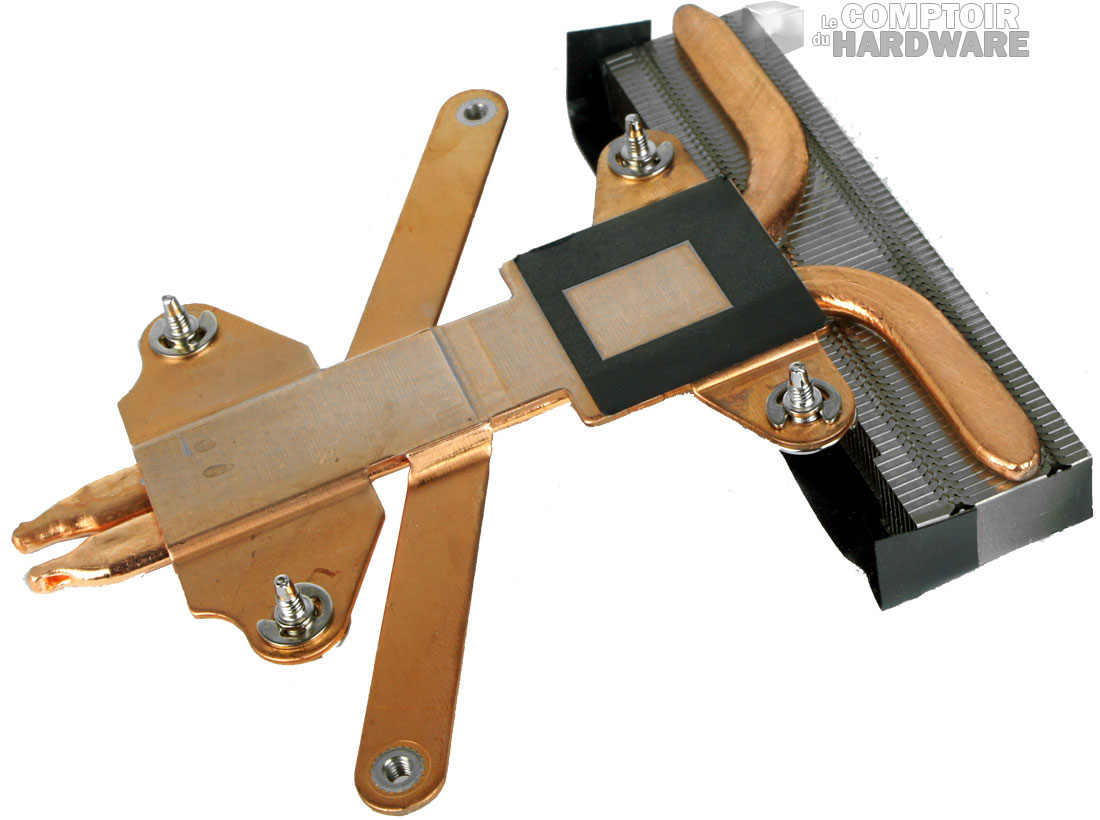

Plaque de cuivre et blower pour apporter l'air "frais"

Le système de refroidissement est assez rudimentaire, mais devrait être suffisant. L'ensemble est composé d'un support en cuivre destiné à refroidir CPU, le PCH et la Radeon 540X. Deux caloducs plats se chargent d'acheminer les calories vers un petit dissipateur en aluminium. Le brassage de l'air est assuré par un blower placé sur le dessus. Le tout est extrêmement compact comme vous pouvez le voir.

Nos deux NUC peuvent être livrés avec un Optane de 16 Go et un disque dur de 1 To ou d'un unique SSD M.2 SATA de 256 Go (versions que nous avons en test). Le NUC8i7INH est également disponible avec un SSD M.2 SATA de 128 Go et son To de HDD classique. Bien entendu, libre a vous de le choisir avec stockage ou non. Windows 10 64-bits édition familiale est également de la partie selon l'option choisie et la quantité de mémoire reste fixée à 8 Go malheureusement.

Maintenant que vous avez pris un peu de plaisir à lire de quoi sont faites nos deux machines, il est temps de pourrir l'ambiance. Le prix dont il faudra s'acquitter pour faire l'acquisition de l'un de ces jouets se situe entre 750 et 1200 € selon les options choisies ! Ça calme sec et les revendeurs abusent un peu lorsque ces NUC sont disponibles. Intel annonce un prix un peu plus doux, mais tout de même élevé compris entre 550 et 770 $ selon le type de processeur et les options désirées.
