Test • RADEON R9 380X

• RADEON R9 380X

Afin de concocter le GPU Tonga, AMD s'est appuyé sur son architecture GCN  lancée avec Tahiti. Par rapport à ce dernier, le nouveau venu reprend la plupart des caractéristiques (2048 CU, 128 TMU, bus mémoire 384-bit), mais double la puissance géométrique (4 triangles par cycle contre 2) et les ACE (4 processeurs de commandes qui prendront un intérêt grandissant avec le traitement concomitant des tâches possible via DX12). Enfin, diverses optimisations ont été apportées au jeu d'instructions du GPU, à la tesselation et aux contrôleurs mémoires. Ces derniers profitent désormais, à l'instar des puces du caméléon, d'une compression sans perte via la technique Delta Color, ce qui permet de limiter le besoin en bande passante et compenser en grande partie la restriction du bus décidé par AMD sur les modèles commercialisés. Voyons à présent les caractéristiques d'une partie des cartes Mainstream et Performance de la "génération 28 nm" au sein du tableau suivant afin de positionner la R9 380X face à ses concurrentes actuelles ou passées :

Première remarque, si AMD a multiplié les références dans le créneau tarifaire 200-350€, ce n'est pas le cas du caméléon qui ne propose que de 2 cartes à ce niveau : les GTX 960 et 970. Toutefois, c'est le grand écart entre ces dernières tant d'un point de vue tarifaire que performance, l'attaque est donc ciblée sur un talon d'Achille avéré, en attendant une hypothétique 960 Ti. Reste qu'à trop multiplier les références, on finit par perdre le consommateur, d'autant que les R9 380 occupent déjà parfaitement le terrain à ce niveau face à la 960 et les R9 290/390 face à la 970.

Mais AMD semble vouloir absolument placer une carte sans concurrence et donc très rentable entre ces lignes de front, nous verrons si la R9 380X y est pertinente. Du strict point de vue des caractéristiques, la puissance de calcul est en hausse de 14% soit en phase avec l'objectif fixé, par contre la bande passante mémoire est identique ou en très légère hausse (3,6%) face aux versions 2 Go des 380. Si conserver le bus à 256-bit permet de proposer des modèles 4 Go, une version 384-bit / 3 Go eut-été plus performante quitte à proposer également un modèle plus onéreux à 6 Go.

• GIGABYTE R9 380X G1 Gaming

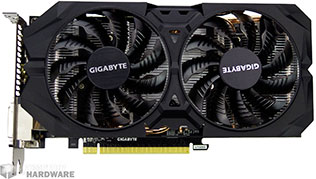

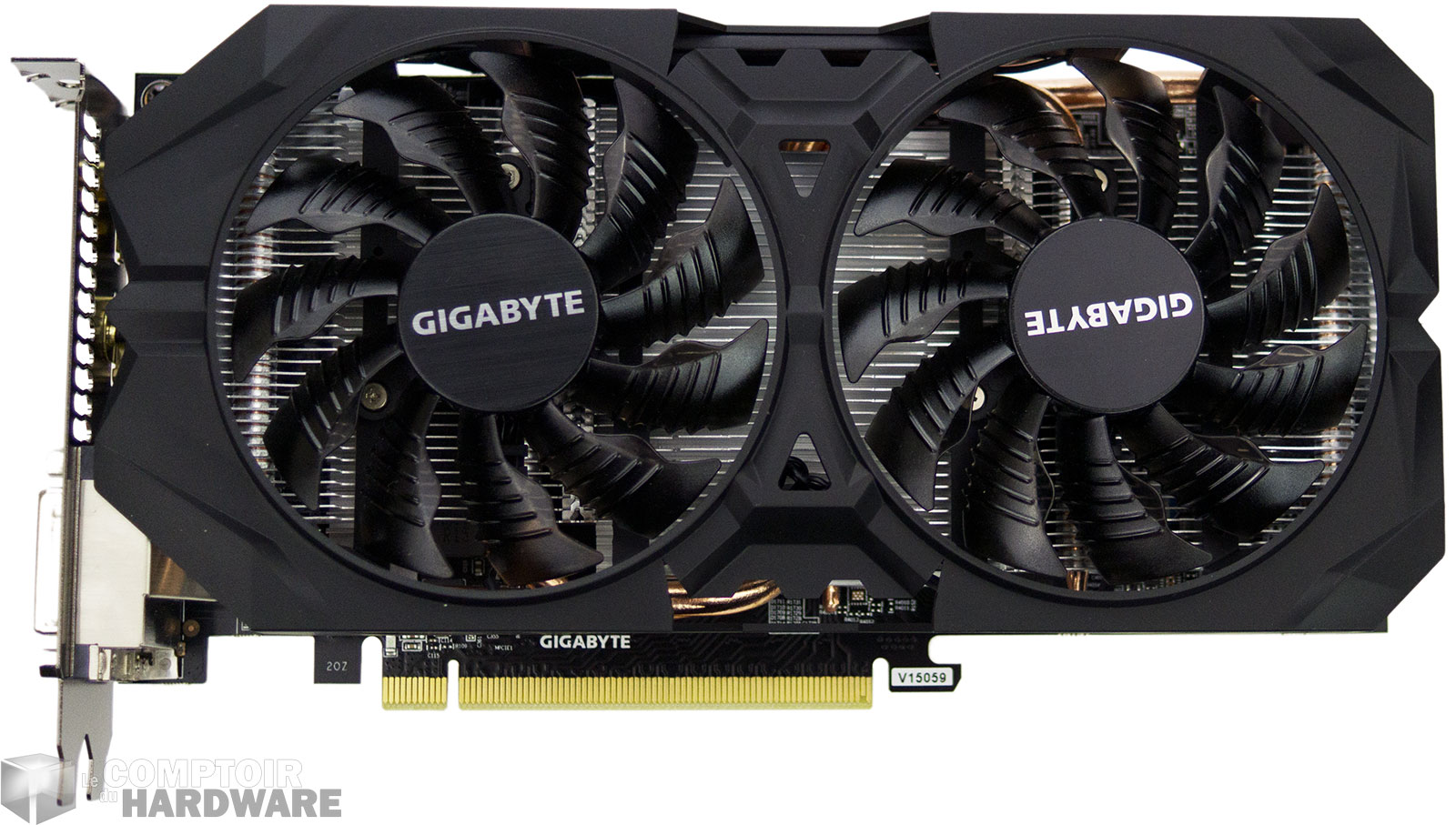

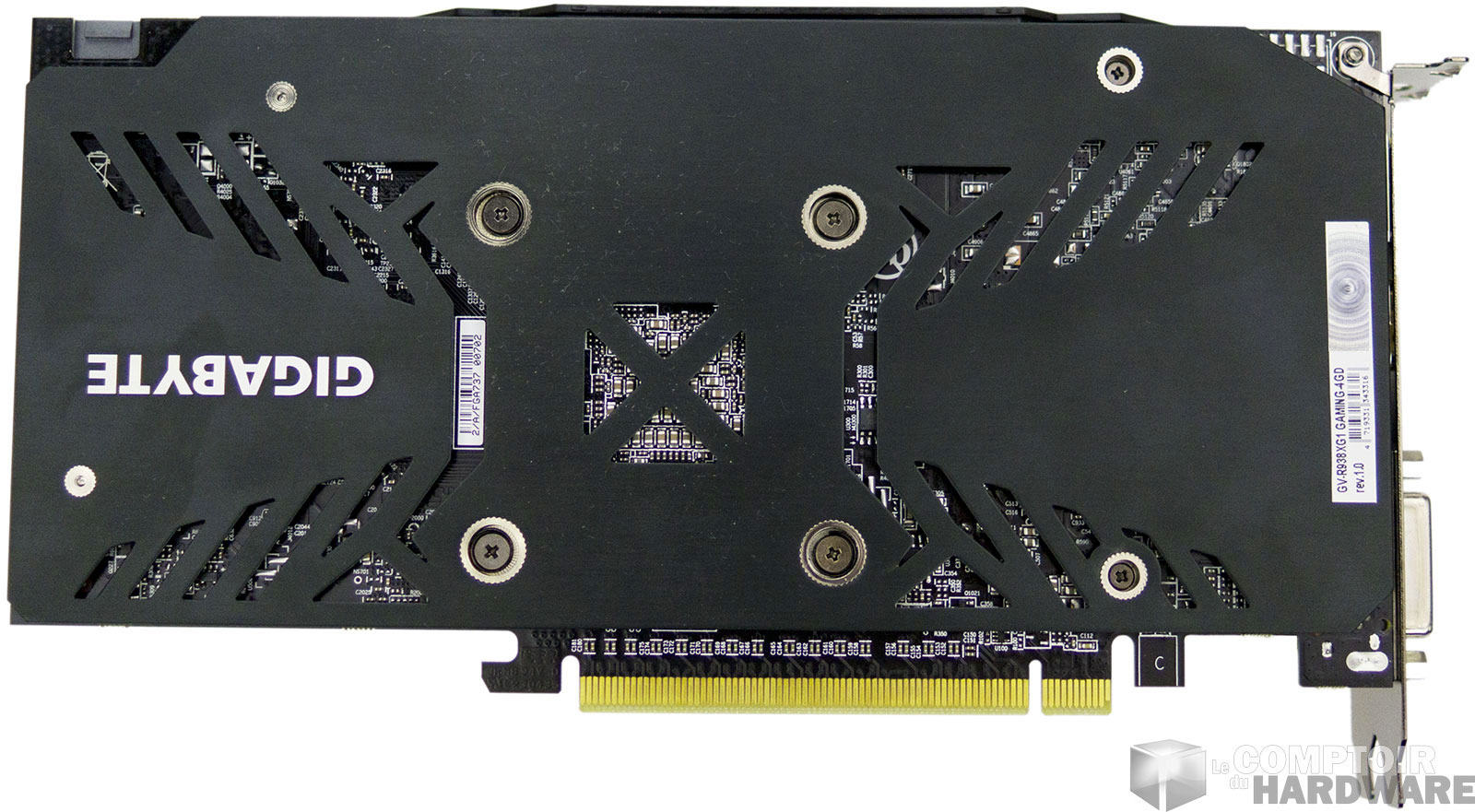

AMD ne nous ayant pas fourni de carte pour ce test, nous nous sommes donc tournés vers le célèbre VPC Rue Du Commerce qui nous a procuré une Gigabyte R9 380X G1 Gaming, nous l'en remercions. Il s'agit donc d'un modèle spécifique à la marque qui utilise le refroidisseur maison aka WindForce équipé dans cette variante de 2 ventilateurs axiaux de 9 cm. La carte intégralement noire mesure 22,4 cm soit une valeur contenue, tout comme le poids de 686 g. La face arrière est recouverte d'une backplate ajourée n'ayant qu'une utilité esthétique, une attention louable pour cette gamme.

Gigabyte R9 380X G1 Gaming, face avant et arrière - Cliquer pour agrandir

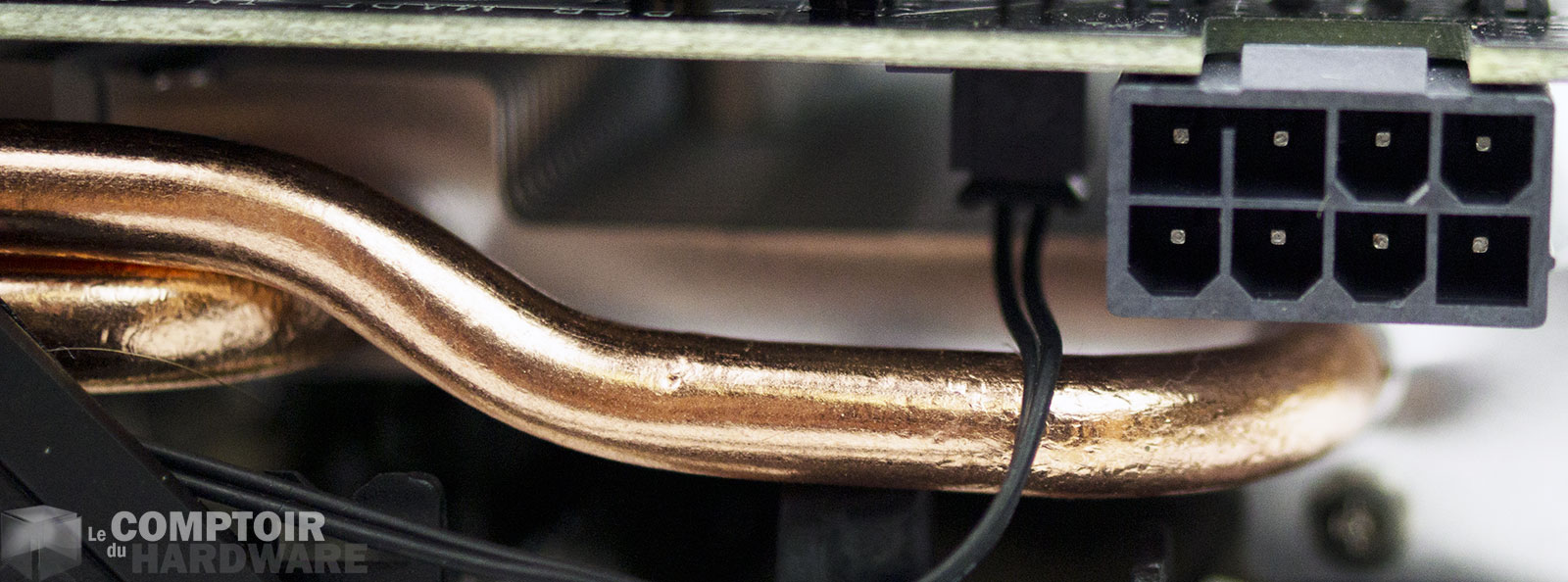

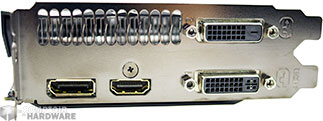

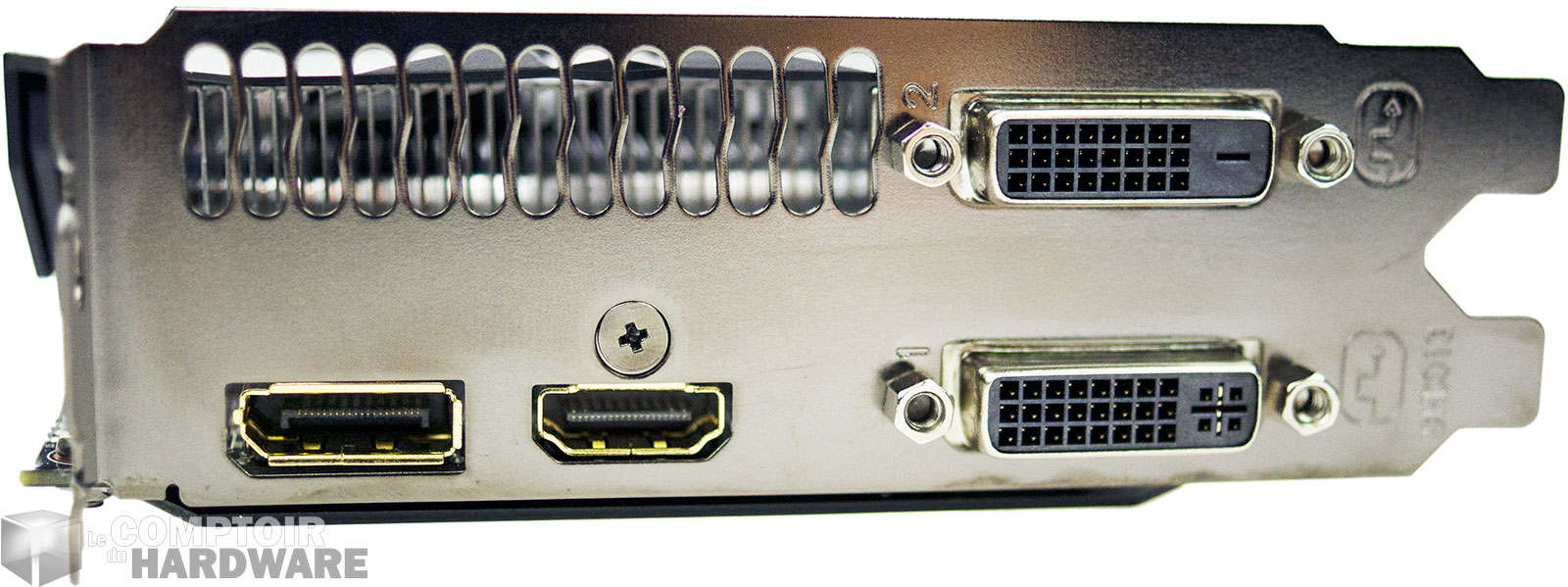

Le panel de connexion est riche et varié avec 2 DVi, un DisplayPort 1.2 et un HDMI (malheureusement toujours en version 1.4 du fait de la limitation du moteur de gestion vidéo des RADEON actuelles). L'alimentation électrique additionnelle est assurée par un seul connecteur à 8 pins, choix plus pertinent que 2 à 6 pins. Notons que la longueur contenue a permis son positionnement en bout de carte plutôt que sur la tranche. Cette dernière voit par contre (sur le carénage) la présence du logo WindForce rétroéclairé tout comme 2 petits logos Silent et Stop se parant de bleu lorsque les ventilateurs se mettent à l'arrêt (au repos).

Connecteurs vidéo et d'alimentation - Cliquer pour agrandir

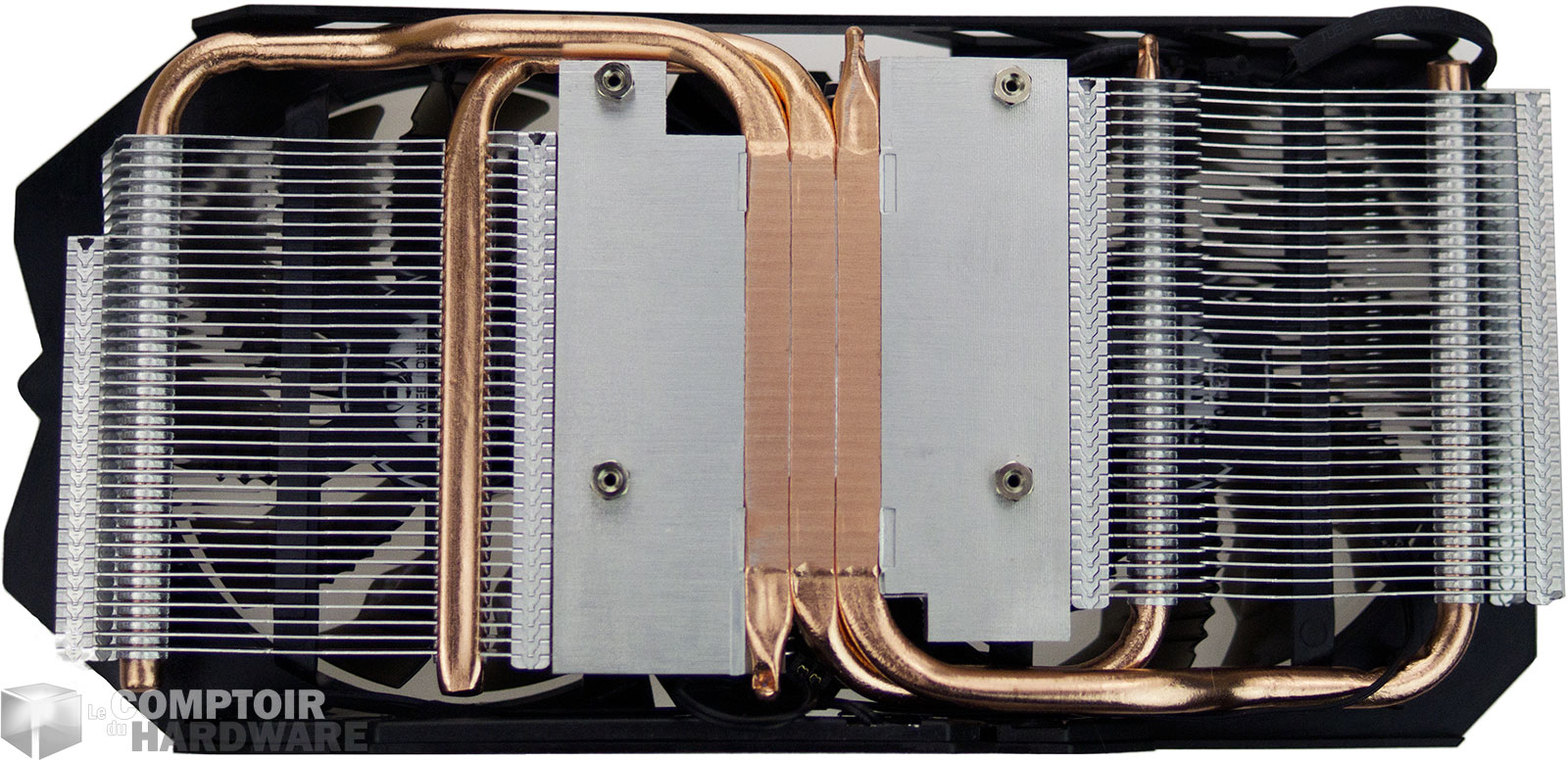

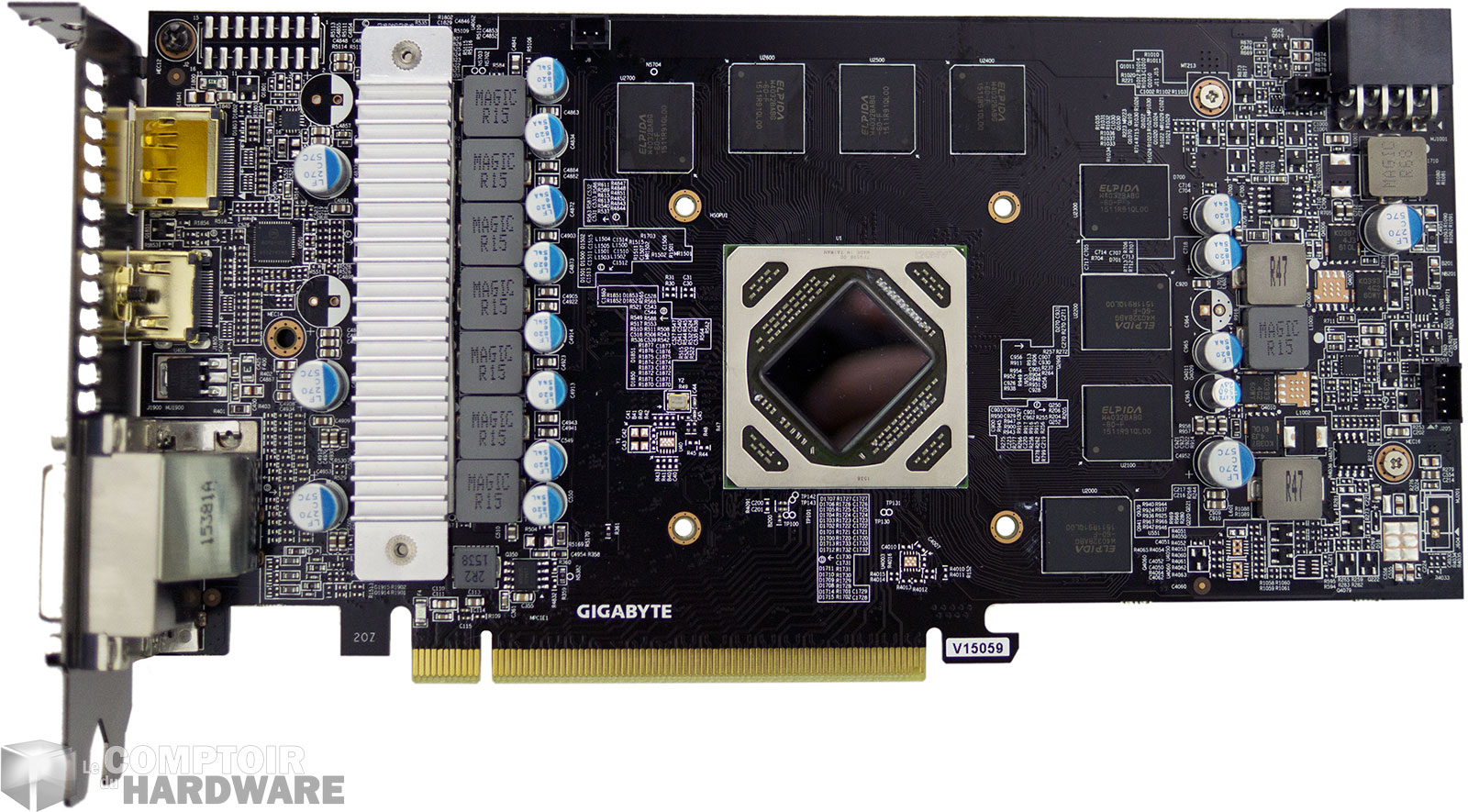

En démontant le refroidisseur, on constate la présence de 3 caloducs Direct Touch encastrés au sein d'une base en aluminium. Ces derniers répartissent la chaleur produite à travers le radiateur constitué de nombreuses ailettes en aluminium. Notons que les 4 puces mémoires situées au-dessus du GPU sont en contact avec le refroidisseur par le biais de pads thermiques, les autres profitant du flux d'air (passant au travers du radiateur) assuré par les 2 ventilateurs. La carte dénudée laisse apparaitre au centre Tonga entouré des 8 puces mémoires de 512 Mo. Enfin, l'étage d'alimentation est situé à gauche juste derrière l'équerre de fixation, les transistors de puissance étant recouverts d'un petit radiateur en aluminium lui aussi.

Radiateur et PCB - Cliquer pour agrandir

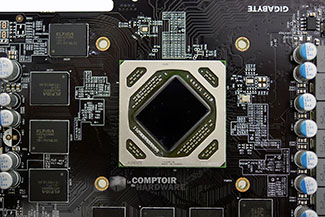

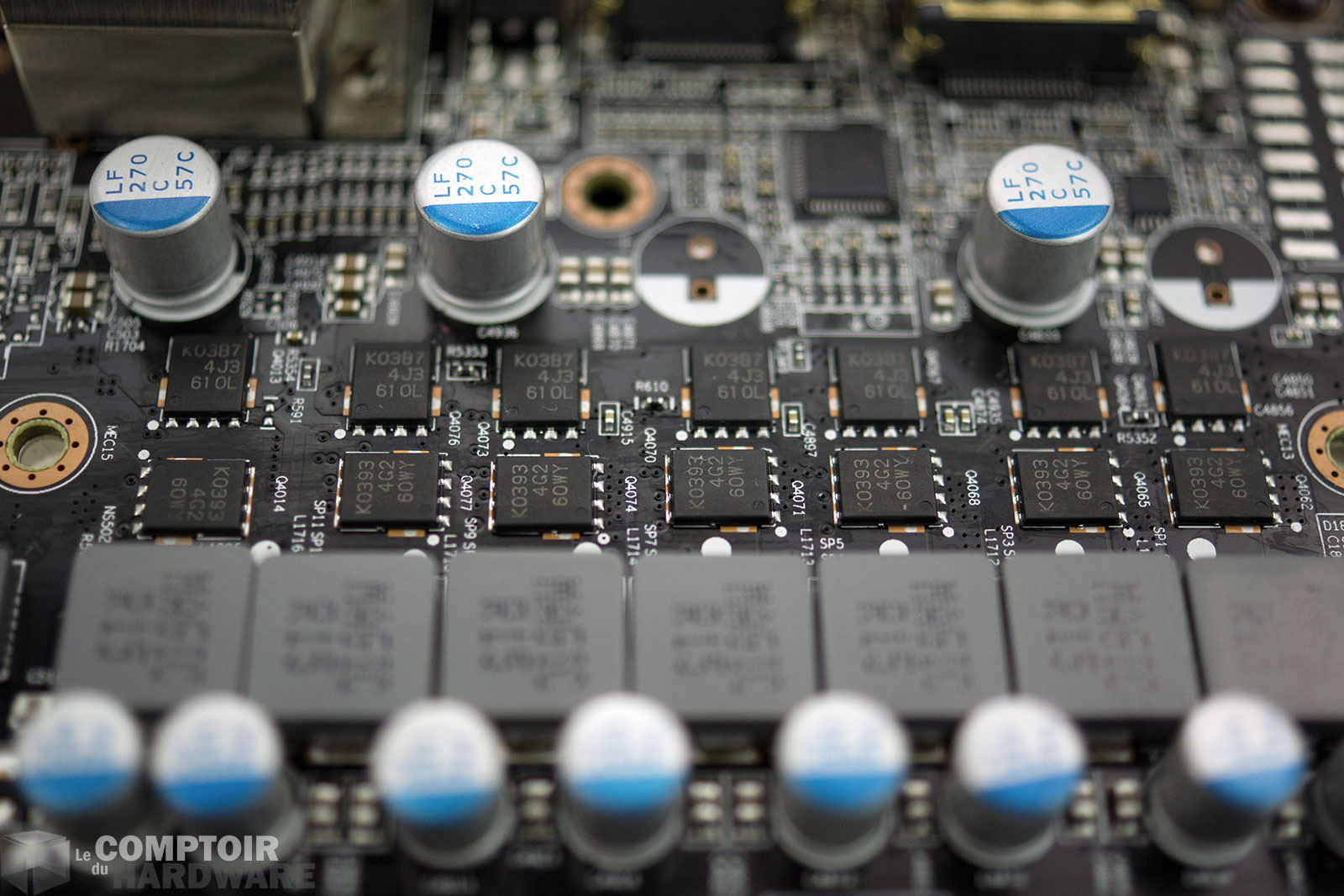

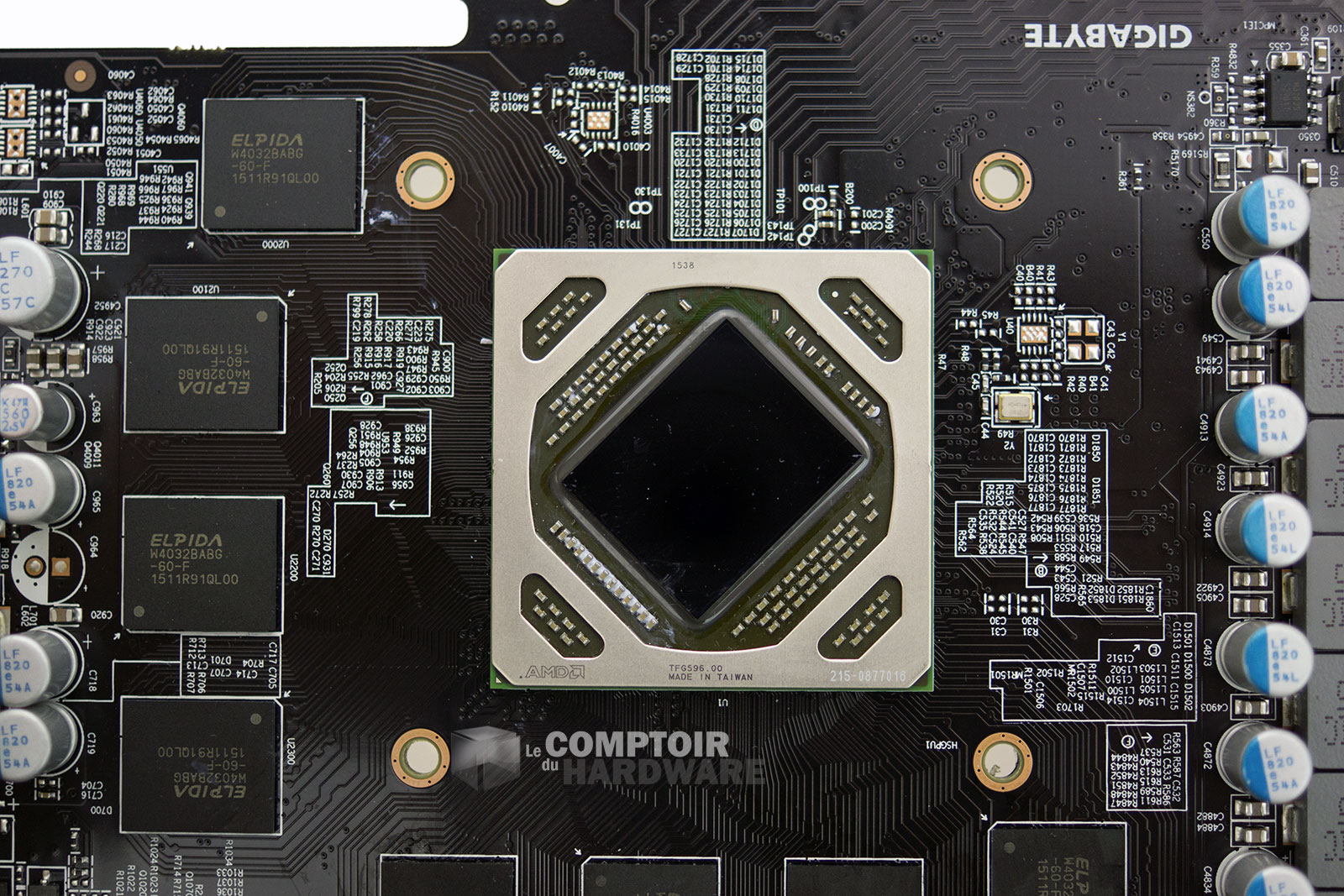

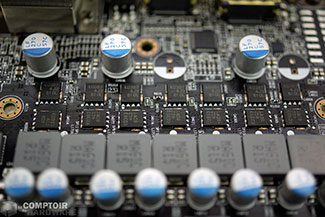

Tonga reprend l'orientation à 45° au sein de son packaging sensé faciliter le câblage à l'instar de Tahiti, les puces mémoires l'accompagnant étant fournies par Elpida (de la GDDR5 certifiée à 1,5 GHz). Débarrassé de son refroidisseur, l'étage d'alimentation laisse apparaitre ses 7 phases : 5 sont dédiées au GPU quant aux 2 autres elles se chargent de la mémoire, de quoi alimenter en toute quiétude une telle carte.

GPU et VRM - Cliquer pour agrandir

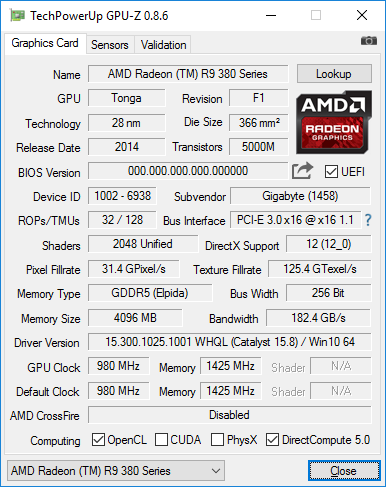

Poursuivons la description de notre carte au travers de GPU-Z : la puce dispose bien de l'intégralité de ses 2048 unités de calcul présentes, tout comme les 128 TMU. Si le bus mémoire est malheureusement bridé d'un tiers de ses capacités à 256-bit, les 32 ROP sont quant à eux intégralement disponibles. Les 4 Go de GDDR5 suivent à la lettre les préconisations d'AMD à savoir 1425 MHz, Gigabyte a par contre accordé au GPU un overclocking royal de 10 MHz (1%), du lourd à n'en pas douter !

GPU-Z Gigabyte R9 380X G1 Gaming, caractéristiques et fréquences

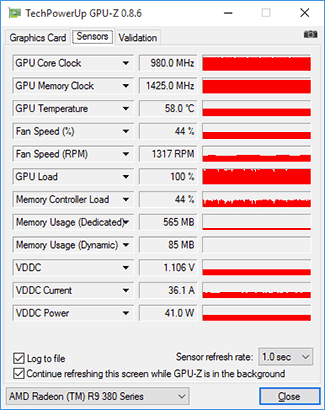

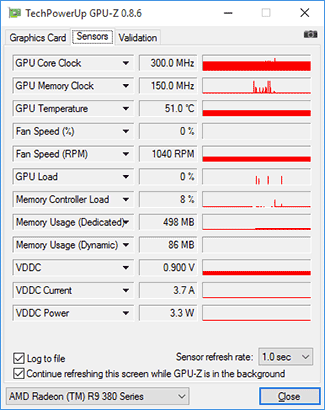

Au repos, la fréquence GPU est celle par défaut des RADEON à savoir 300 MHz, il en est de même pour la mémoire qui se stabilise à 150 MHz. En charge, les fréquences mesurées sont bien celles indiquées précédemment (980/1425).

Gigabyte R9 380X G1 Gaming, fréquences au repos et en boost max

C'est tout pour la 380X G1 Gaming de Gigabyte, voyons page suivante le protocole de test.
