Test • 9 cartes graphiques modifiées en compétition

• HD 6970 de référence - Thermographie IR

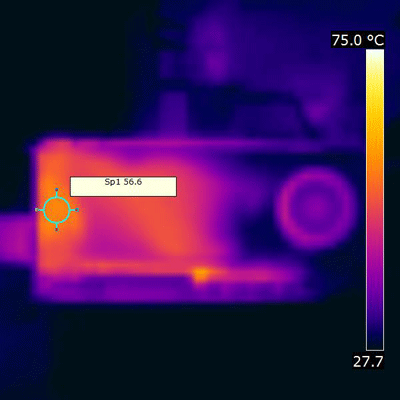

Nous avons décidé d'inclure une HD 6970 de référence dans ce comparatif surtout accès sur le refroidissement. Pourquoi ? Parce que c'est la seule à posséder un ventilateur de type radial, et donc à être pensée pour expulser la chaleur hors du boitier. Cependant il est important de noter que le PCB est recouvert sur sa face verso d'une plaque métallique qui fait office de radiateur, ainsi nous n'aurons pas de lecture directe des températures des VRM. Quant au GPU, cela sera possible, car la plaque est creuse en regard du GPU. Passons aux configurations au repos et en charge 3D.

cliquez sur les images pour agrandir

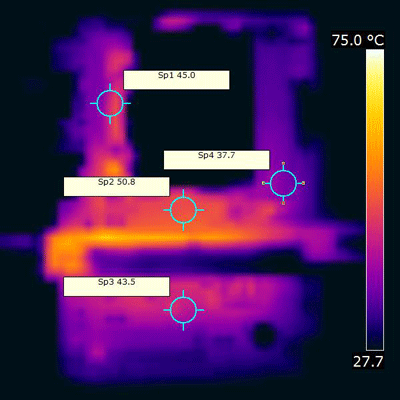

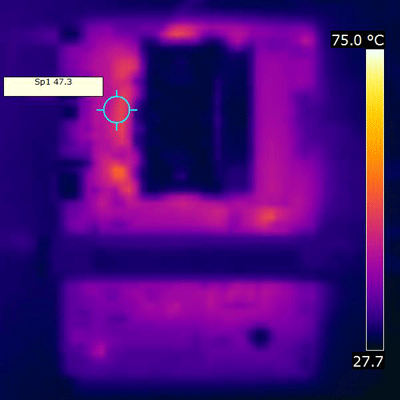

Au repos, l'image ressemble comme deux gouttes d'eau à toutes les autres. Pas d'enseignement particulier à tirer. En revanche la charge 3D est plus intéressante. On voit déjà que le gros de la chaleur de la carte se situe sur la première moitié de la carte, celle à l'opposé du ventilateur qui siège en bout de carte. On voit même une zone bien chaude sur le radiateur et qui occupe la largeur de celui-ci, il y a des ouïes à cet endroit là !

Si nous regardons les autres températures, nous voyons que les barrettes sont épargnées par la chaleur irradiante, la partie de la carte qui fait face au bas de la carte mère fait monter la température à 43°C, ce qui est plus d'une grosse paire de degrés que les cartes à ventilation axiale. Le GPU fait face au Noctua et cette zone est plus chaude, mais dans des valeurs normales en regard des autres mesures de l'article. L'enseignement principal, c'est une chaleur concentrée vers l'avant de la carte, tout ce qui en est éloigné ne subit aucun impact (les barrettes), ce qui en est proche souffre plus.

cliquez sur les images pour agrandir

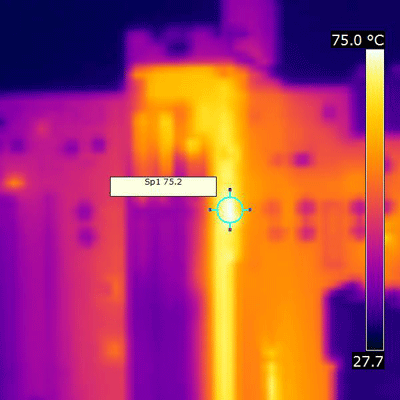

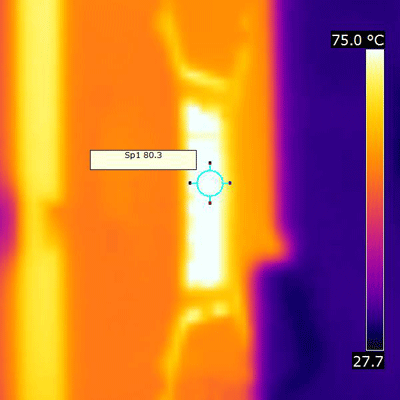

Le GPU est mesuré à 80°C, tandis que les ouïes du carénage sont autour des 70°C, c'est donc un air chaud de cette température qui est soufflé à l'intérieur du châssis et qu'il vous faudra penser à ventiler également. Quand on regarde la carte, on voit bien cette chaleur par transparence malgré le cache plastique qui recouvre le radiateur. Et celle-ci est bien située à l'avant de la carte créant un halo de chaleur plus vaste sur la carte mère dans cette zone. Par contre le tiers distal est très froid, c'est la zone qui bénéficie le plus du flux d'air. Voilà, c'est à présent terminé pour ces mesures de températures via thermographie, passons aux performances 3D avec et sans overclocking maison, voir si le jeu en vaut la chandelle !
