Test • 9 cartes graphiques modifiées en compétition

• Le protocole

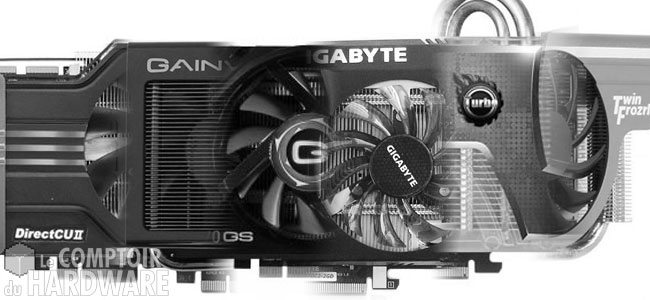

Nous nous sommes penchés sur 9 cartes du marché, récentes, ayant toutes un ventirad modifié maison. Les candidates sont les Asus GTX 560Ti et HD 6970 Direct CU II, les Gigabyte HD 6970 OC2 et GTX 560Ti OC, la HIS HD 6970 IceQ X Turbo, les MSI HD 6950 et GTX 560Ti Twin Frozr II et enfin les Gainward GTX 560Ti Phantom² et GTX 570 Golden Sample. Depuis longtemps, il existe deux types de refroidissement : ceux de type blower radial avec un ventilateur expulsant la chaleur hors du boitier, et ceux de type axial avec un ou plusieurs ventilateurs soufflant vers le GPU, ce qui implique que la chaleur n'est pas totalement évacuée hors du châssis.

Les 9 cartes possèdent au choix un système de type axial ou radial, et donc nous avons voulu voir plus précisément comment se diffusait la chaleur aux éléments qui jouxtent le GPU et les VRM. Notez que la configuration est hors châssis, et ne bénéficie d'aucune ventilation. Ce choix s'est imposé pour une simple raison : il correspond au cas le plus "délétère" rencontré par celle-ci, et ensuite, s'il avait fallu la mettre dans une tour, il aurait fallu le faire pour tous les types de tour du marché, ce qui n'est pas concevable tant il y a des disparités entre les marques sur la ventilation, sans parler du nombre de boitiers, ni de l'impossibilité de pouvoir faire certaines photos par contraintes techniques liées à la caméra IR ! Et pour finir, il suffit d'extrapoler, les températures étant ce qu'elles sont à l'air libre, elles ne seront que meilleures dans un châssis même ventilé au minimum. Pour ce faire nous avons fait des mesures à l'aide d'une caméra infrarouge, 5 exactement par cartes :

Ensuite, nous avons overclocké les cartes via le Catalyst Control Center ou via Afterburner, mais toutefois sans toucher aux tensions, en effet loin de se laisser griser par des valeurs alléchantes, nous considérons cette discipline dans le cadre d'un usage fait par un gamer qui voudrait avoir plus pour le même prix, mais sans bidouiller les tensions au risque de faire une bêtise, ce qui implique de surcroit une certaine expertise au maniement de ces données dites sensibles. Cela est d'autant plus vrai que le scaling n'est pas formidable, c'est beaucoup d'ennuis et de mises au point pour très très peu de bénéfices. De plus certaines cartes étant déjà bien overclockées d'usine, la marge de manoeuvre est très réduite. Voilà les fréquences de base des cartes et à côté l'overclocking que nous avons obtenu :

Comme vous le voyez, les cartes à base de GTX 560Ti, à l'exception de la Gainward, sont assez overclockées d'usine, et on finit à de belles fréquences, bien suffisantes. Nous avons voulu voir ce que cet overclocking apportait sur quelques jeux, Batman en DX10, Crysis Warhead en DX10, Dirt 3 en DX11 et enfin Mafia 2 en DX9. Nous avons isolé les GTX 560Ti et la GTX 570 pour voir comment réagissait PhysX à cet overclocking sur Mafia 2. La résolution choisie est le 1920 x 1200, qui sied très bien à ces petits monstres, et étant donné son faible impact en performances, mais son gain visuel indéniable, nous avons activé systématiquement l'Anisotrope 16x. Quant à l'antialiasing, deux situations, sans et avec AA4x.

Pour terminer, nous avons relevé les températures internes, c'est-à-dire celles lues par les sondes, relevé les nuisances sonores au repos et en charge 3D, et enfin mesuré les consommations dans les mêmes conditions de test. Avec ça on devrait en toute logique comprendre mieux l'intérêt, ou pas, de ces cartes modifiées, et avoir des éléments pour préférer tel système à tel autre

• Les configurations

matérielle :

logicielle :
