Test • Cogage Arrow

• Montage AMD AM3

Ne disposant que d'un kit de fixation pour sockets Intel dans notre bundle, il nous était à la base impossible de mener les mesures sur notre plate-forme de test AMD. Cependant, la constitution assez classique du système de fixation du Cogage Arrow, articulé autour d'une barre de maintien à visser à ses deux extrémités nous a permis, en "bidouillant" quelque peu un système d'une marque concurrente fait lui pour les socket AMD, de tout de même installer l'Arrow sur notre Phenom II 965BE.

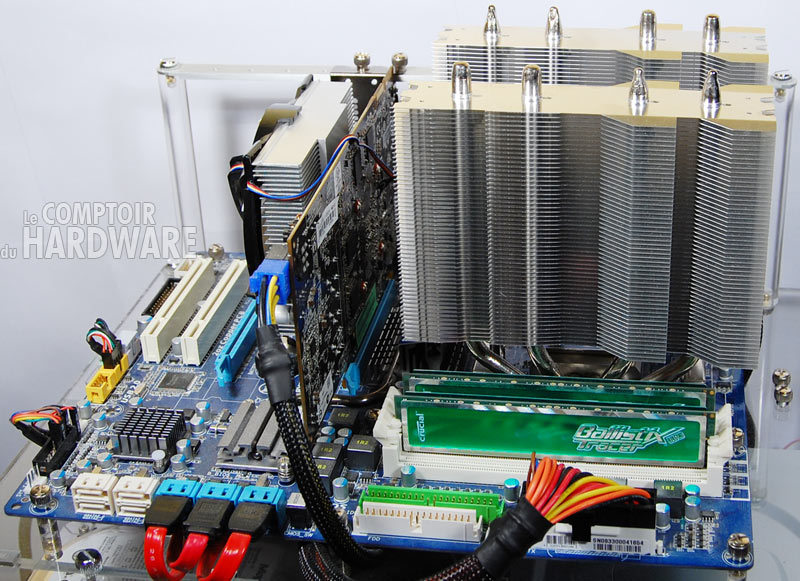

La démarche n'étant pas du tout préconisée, nous n'irons pas jusqu'à vous montrer en détail les pièces utilisées et leurs origines, mais sachez donc que finalement toutes les mesures ont pu être menées dans de parfaites conditions avec le radiateur installé comme le montre le cliché ci-dessus.

• Montage Intel LGA1156

Aucune objection en revanche à vous montrer en détail le système de fixation dédié aux CPU Intel, et plus précisément donc au socket LGA1156 de notre configuration de test.

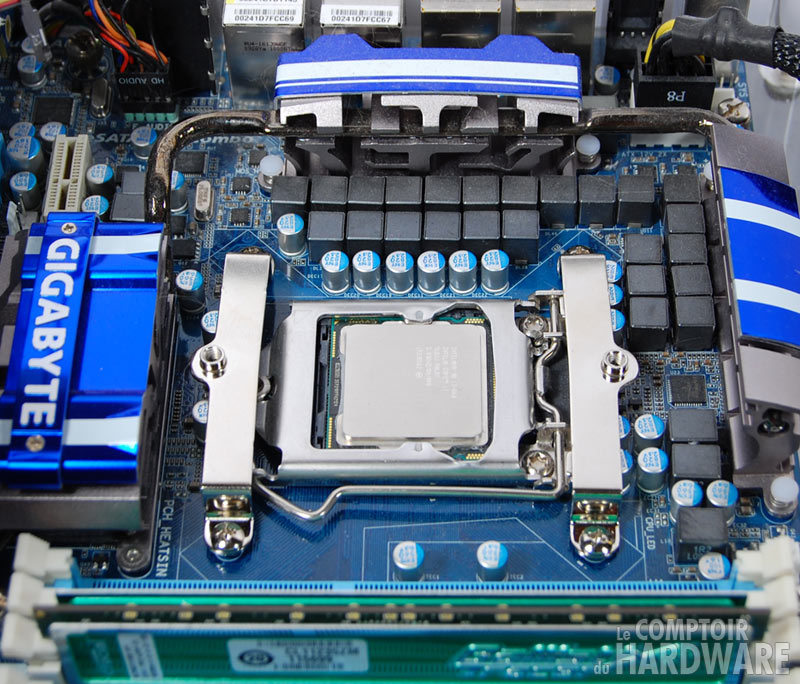

On débute sur le premier cliché par la présentation des pièces nécessaires, que nous avons regroupées en deux zones correspondant aux deux étapes de l'installation. Sur la gauche, on retrouve ainsi la plaque arrière LGA1156 accompagnée des deux pattes de fixation , que l'on visse autour du socket comme sur la seconde image. A noter que sur notre Gigabyte P55-UD6 la patte à droite sur le cliché vient appuyer assez nettement contre des condensateurs, peu rassurant il faut le dire, mais sans conséquence.

Il reste ensuite à placer la radiateur, la barre de maintien à droite sur la photo des pièces, et à la visser à ses deux extrémités. Rien de bien compliqué en soit, mais nous insisterons sur un point qui peut vite devenir un calvaire et nécessiter au final de redémonter l'Arrow et gâcher de la pâte thermique si on l'oublie : penser à placer les tiges de maintien des ventilateurs comme il faut AVANT de monter le radiateur. Les tiges en question viennent en effet s'enfoncer sur 3cm environ dans des orifices sur le dessus et le dessous du radiateur, or une fois monté vous aurez toutes les peines du monde à parvenir à avoir suffisamment d'espace sous le refroidissement...

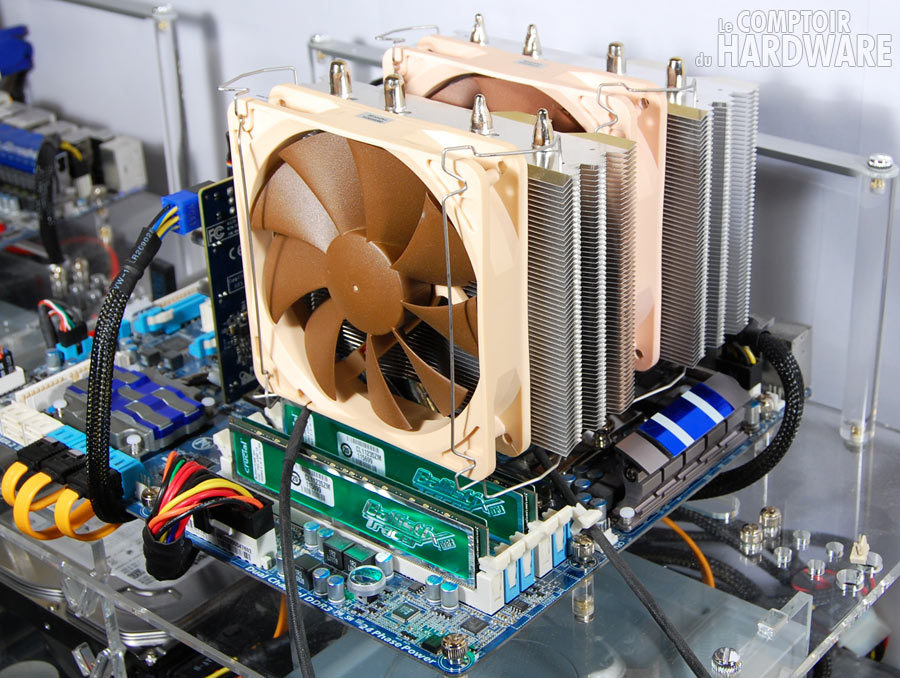

Une fois le tout monté vous obtiendrez par exemple un résultat comme sur notre cliché avec deux ventilateurs (ici des Noctua NF-P12).
