Test • Nvidia GeForce RTX 3070 Ti

• GA104-400

Si vous êtes intéressés par les détails de l'architecture Ampere, nous vous invitons naturellement à consulter la partie correspondante dans le dossier consacré à la RTX 3080. Comme nous l'indiquions en débutant cet article, la nouvelle venue utilise le GPU GA104 déjà étrenné par les RTX 3070 et RTX 3060 Ti. Ici, il animera la nouvelle référence dans sa version intégrale (comprendre aucune unité de quelque sorte désactivée). Voici résumé ci-dessous les principales caractéristiques de cette dernière.

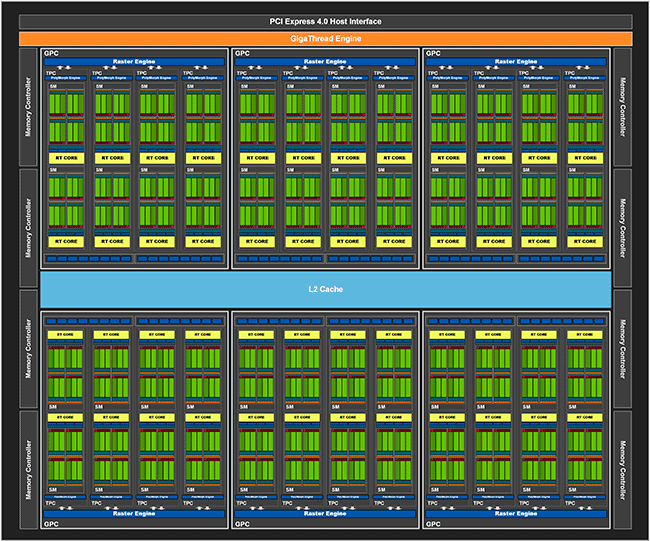

Autant dire que l'écart séparant ce modèle Ti de la RTX 3070 originelle n'est pas abyssal, loin s'en faut, puisqu'à peine plus de 4% des unités de calcul différencient les 2 puces. La fréquence GPU (officielle) est annoncée en hausse, tout comme l'enveloppe de puissance autorisée, quant à la mémoire, cette dernière est plus rapide de 35% en changeant de type, le bus restant lui, identique. Il ne faut donc pas s'attendre à un gouffre de performances entre ces 2 cartes, nous détaillerons tout ceci un peu plus bas. Poursuivons cette fois avec le diagramme du GA104.

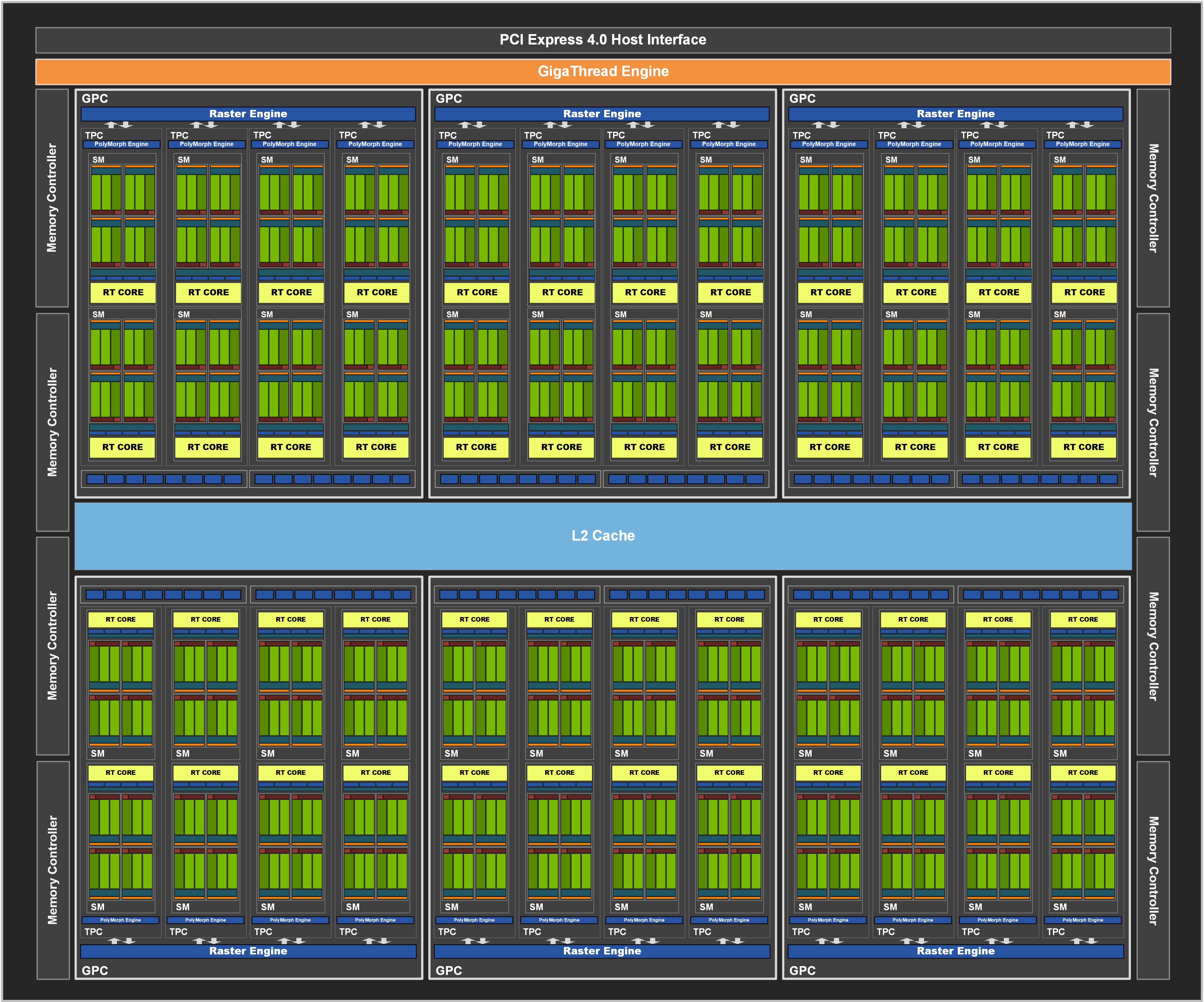

GA104 dans sa version complète utilisée par la RTX 3070 Ti

NVIDIA précise que cette carte graphique dispose d'un TGP (Total Graphic Power soit la puissance totale absorbée par la carte complète et pas juste celle du GPU) de 290 W. Une valeur très largement supérieure à celle de la RTX 3070, pourtant proche en caractéristiques. La nouvelle venue devrait donc s'avérer bien moins limitée par sa consommation que les autres cartes Ampere, reste à voir si ça s'avérera payant d'un point de vue performance.

• NVIDIA GeFORCE RTX 3080 Ti Founders Edition

Pour ce test, NVIDIA nous a fait parvenir une RTX 3070 Ti Founders Edition qui sera commercialisée dès demain, au tarif de 619 € sur sa boutique en ligne assurée en France par LDLC. La carte peut être vue comme un mélange d'une RTX 3070 et RTX 3080. En effet, des éléments visuels sont empruntés aux 2 références. Elle utilise ainsi 2 ventilateurs axiaux de 85 mm, positionnés chacun sur une face opposée à l'instar de la dernière citée. Par contre, le radiateur n'est plus subdivisé en 4 parties comme pouvait l'être celui de la RTX 3080.  La finition est toujours irréprochable, le design est encore plus clivant que précédemment. Les LED qui assuraient l'éclairage des sommets des "triangles" ont disparu.

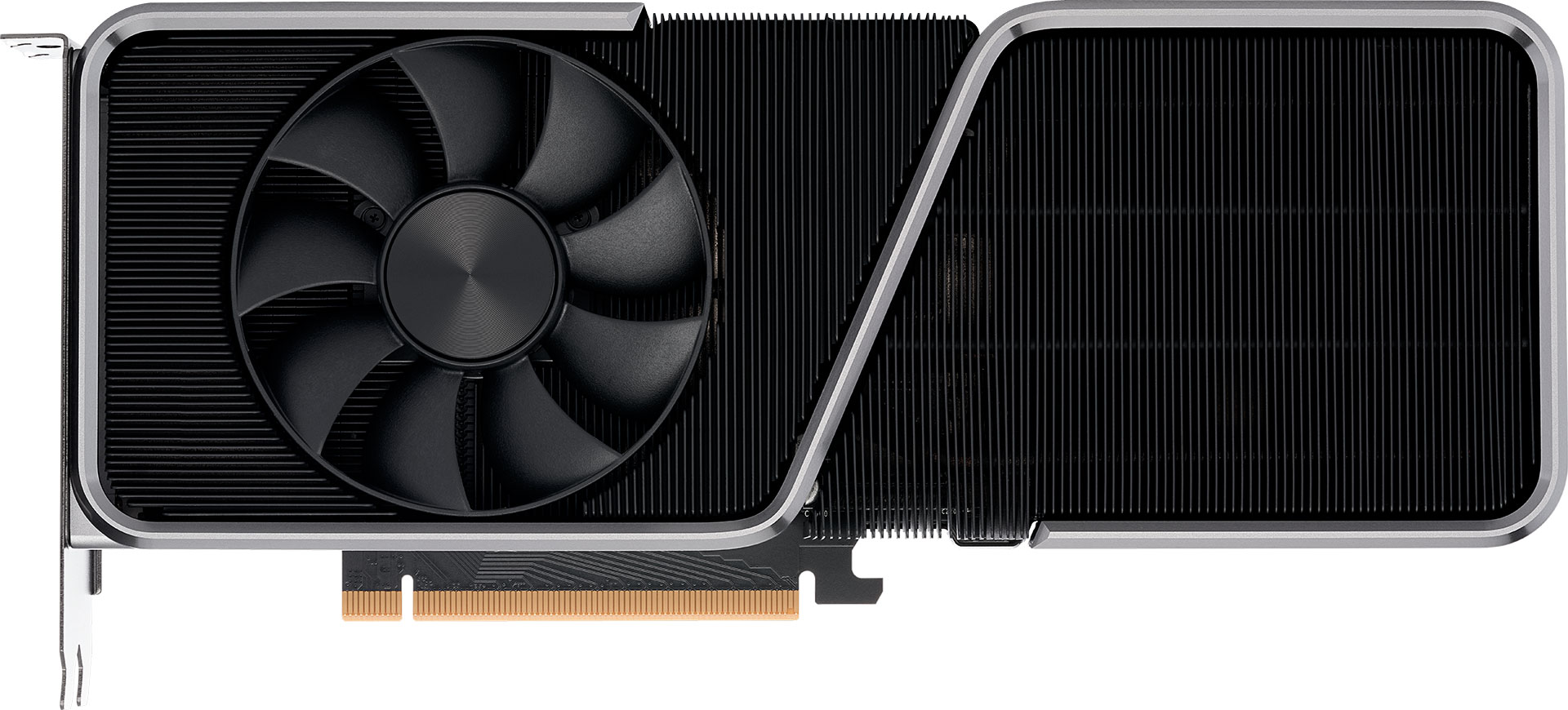

La face avant de la GeForce RTX 3070  Ti FE

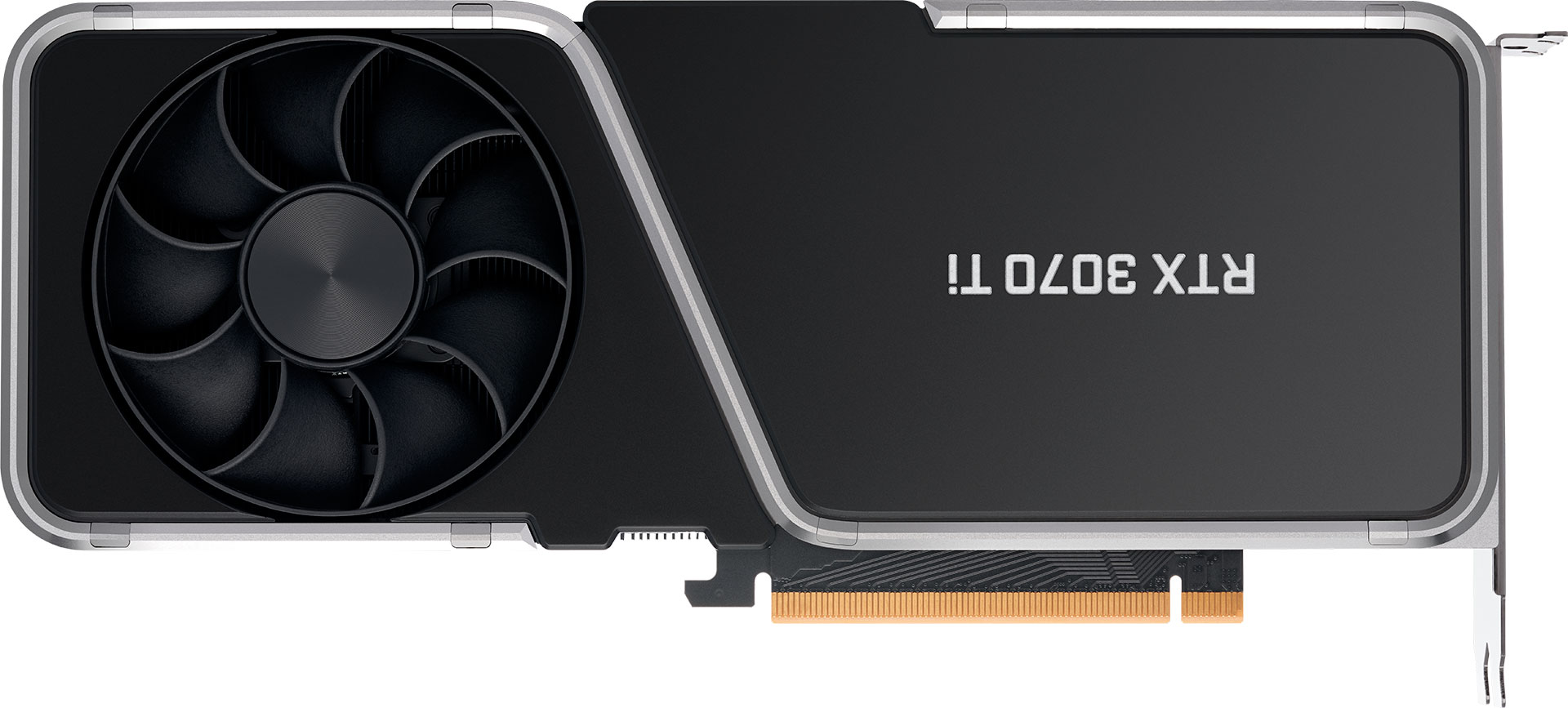

La face arrière laisse apparaître le second ventilateur, ce dernier dispose d'un profil de pales différent, puisque ce dernier fonctionne en aspiration. Les 2 disposent par contre de pales raccordées entre elles par un cerclage les rigidifiant et canalisant davantage le flux d'air. La partie arrière côté équerre est recouverte d'une plaque en aluminium teintée de noir, et traversée par un insert métallique, dissimulant ainsi le PCB. La carte pèse 1200 grammes sur notre balance, soit 165 grammes supplémentaires par rapport à la RTX 3070 FE, mais est plus légère (de la même valeur) en comparaison de la RTX 3080 FE. Côté longueur, c'est ici aussi un entre-deux, avec 26,7 cm, à comparer aux 24 cm de la 3070 FE et 28,6 cm de la 3080 FE. Pas de LED non plus sur cette face arrière.

Et la face arrière

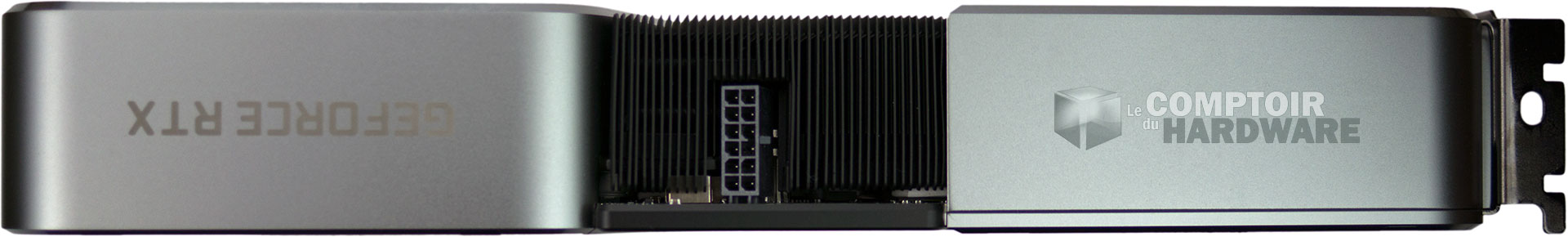

La carte vue de côté laisse apparaître le carénage métallique séparant le dissipateur. Au milieu des ailettes en partie centrale, on aperçoit le connecteur spécifique à 12 broches. Le logo GeForce RTX n'est, lui non plus, pas rétroéclairé.

Le connecteur d'alimentation à 12 broches de la RTX 3070 Ti FE

On retrouve le désormais classique connecteur à 12 broches sur les FE, un convertisseur livré permet d'utiliser 2 connecteurs PCIe 8 pins vers ce 12 broches. De quoi proposer jusqu'à 375 W avec l'apport du slot PCIe, sachant que le TGP est fixé à 290 W. Certains constructeurs d'alimentations modulaires proposent également des câbles à raccorder directement sur leur bloc et proposant ce connecteur 12 pins.

L'adaptateur fourni par NVIDIA...

...et le câble idoine de Seasonic pour ses blocs d'alimentation modulaires

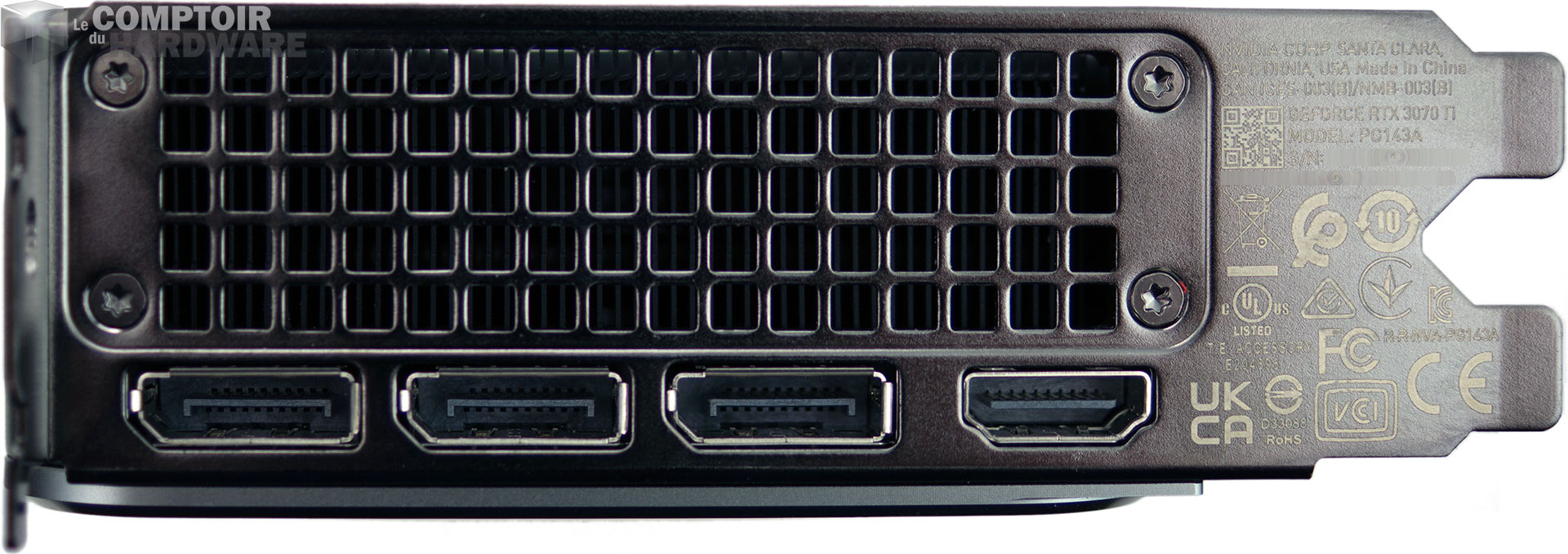

Côté connectique pas de surprise, puisque l'USB Type-C (VirtualLink) des Turing est toujours aux abonnés absents (libérant au passage 35 Watts alloués précédemment à ce dernier), par contre les 3 connecteurs Display port 1.4a flanquées d'un HDMI 2.1, répondent présents à l'appel. L'équerre supérieure est presque totalement ajourée, de quoi laisser passer un flux d'air important éjecté du boitier.

Les connecteurs vidéo

Le démontage ou plutôt remontage de ces Founders étant un exercice de haute volée (une 3070 en fit les frais), nous avons préféré une fois encore passer notre tour pour cet exercice afin d'éviter de nous retrouver sans carte pleinement opérationnelle au niveau du refroidissement après coup. Le principe de fonctionnement reste toutefois inchangé par rapport aux refroidisseurs des 3080 / 3080 Ti, dont vous retrouverez la vue éclatée ci-dessous. Le ventilateur arrière (le plus éloigné de l’équerre de fixation) aspire l'air en provenance du bas du boitier (il fonctionne en pull, d'où la forme des pales) à travers les ailettes du radiateur. Si le flux du boitier est conforme à la norme ATX et correctement pensé, c'est de l'air frais en provenance de l'extérieur via le (ou les) ventilateurs en façade. À noter toutefois que l'air réchauffé qui est donc rejeté par ce même ventilateur, va être dirigé pile dans la zone d'aspiration d'un radiateur type tour pour le CPU. Le ventilateur le plus proche de l'équerre de fixation va lui aussi aspirer l'air frais en partie basse du boitier et le pousser (push) vers le radiateur. Le flux d'air étant bloqué en direction de l'arrière ou des côtés de la carte par le cerclage métallique, il n'aura pas d’autre choix que de s'orienter vers l’équerre pour y être expulsé.

Le principe de fonctionnement du refroidisseur de la GeForce RTX 3080 FE

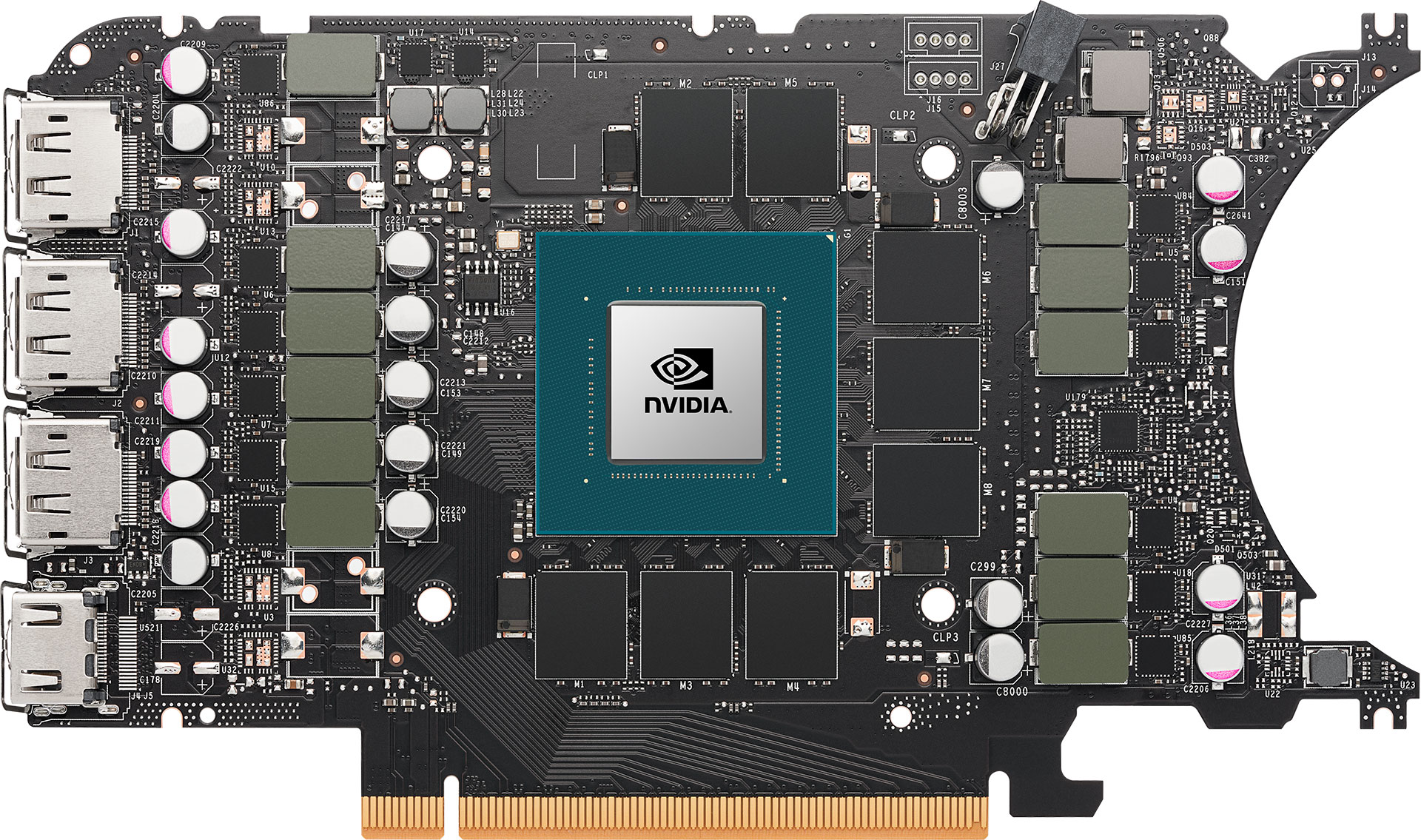

Le PCB est en tout cas original, puisqu'il reprend une partie de celui des 3060 Ti / 3070, mais se retrouve allongé avec une découpe circulaire (pour le passage d'air en provenance du ventilateur arrière) rappelant un peu celui de la 3080. De quoi fortement muscler l'étage d'alimentation, capable d'accueillir pas moins de 16 VRM (13 GPU + 3 VRAM) dont 12 peuplés (9+3), condition sine qua non pour gérer un tel TGP. 8 puces GDDR6X d'origine Micron prennent place autour de GA104.

Et son PCB très original !

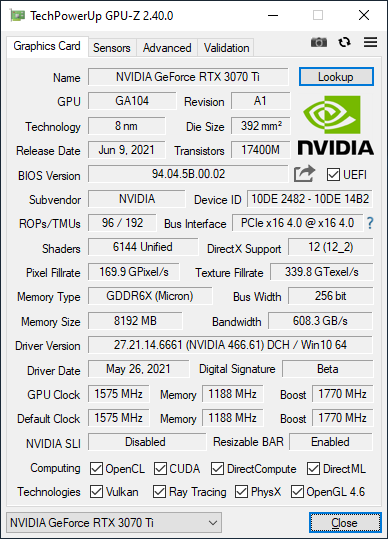

Poursuivons la description de notre carte au travers de GPU-Z, qui dans sa version 2.40, reconnait sans souci la dernière RTX 3070 Ti. On retrouve donc les 6144 unités de calculs FP32 et 192 TMU attendues. Les 8 Go de GDDR6X adressés par un bus 256-bit, sont là aussi correctement reportés. Côté fréquence , la mémoire est cadencée à 1188 MHz, mais du fait de l'usage d'un signal PAM 4, doublant le débit à fréquence équivalente, cela correspond à un débit de 19 Gbps. Côté GPU, le boost annoncé est fixé officiellement à 1770 MHz, mais quid en pratique ?

GPU-Z RTX 3070 Ti Founders Edition

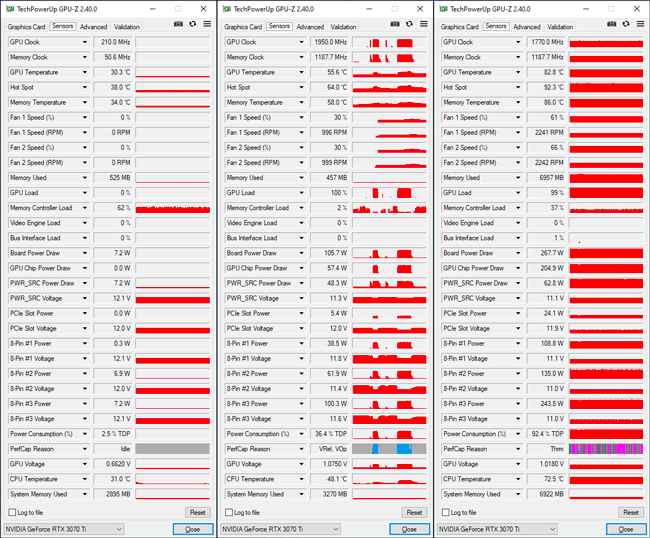

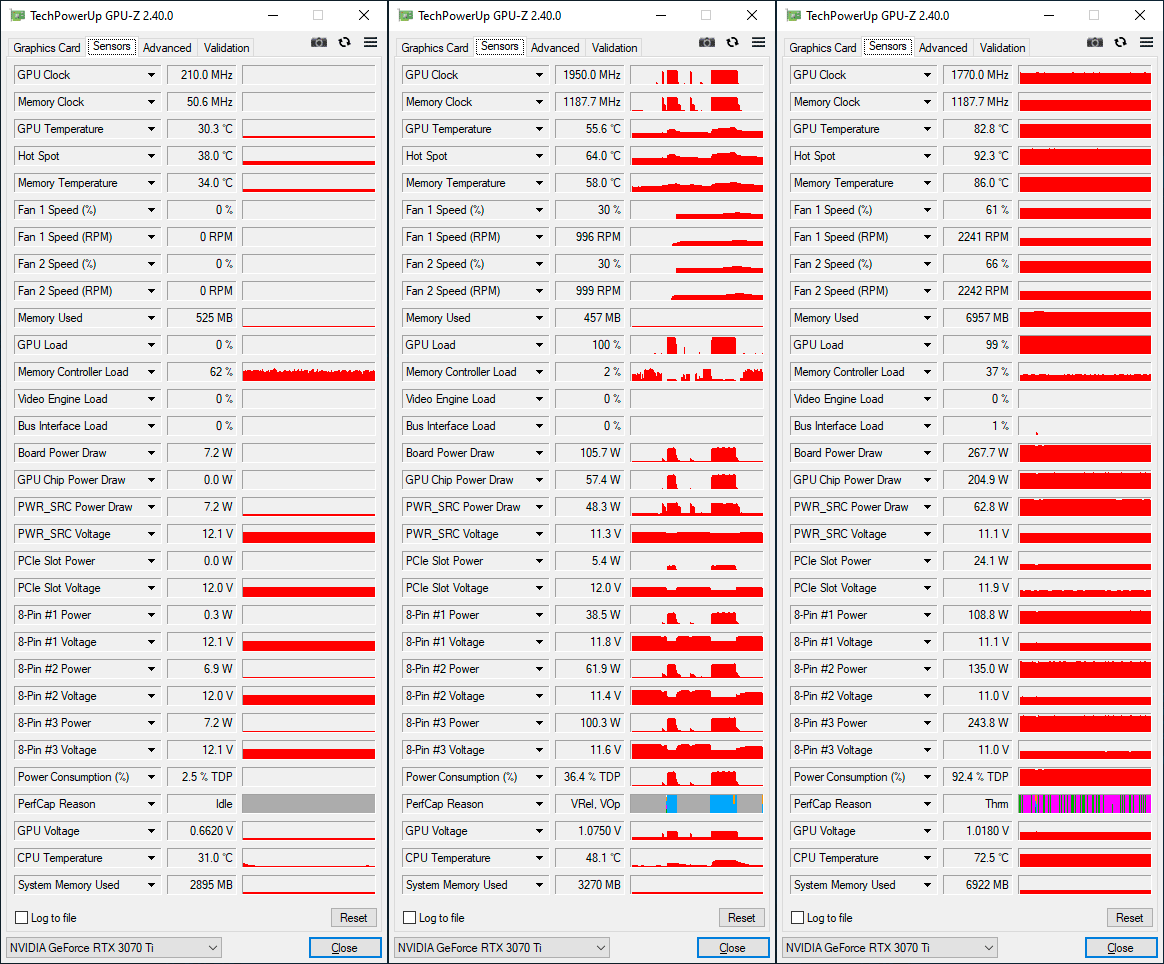

Au repos, le GPU se stabilise à 210 MHz et la mémoire à 50 MHz, soit les mêmes valeurs reportées que celles des autres cartes Ampere. En charge, nous avons réussi à mesurer un maximum à 1950 MHz, soit légèrement moins bien que notre RTX 3070 FE. Lorsque la charge se veut plus intense et soutenue, la fréquence va baisser rapidement. Sous Cyberpunk 2077, après la chute initiale, la fréquence fluctue constamment avec un minimum à 1770 MHz et une moyenne durant 30 min qui s'établit à 1859 MHz, soit 5 % de mieux que le boost officiel indiqué et 4 MHz de moins que la RTX 3070 FE en notre possession. Plus de détails à ce sujet en page 7.

Les fréquences de la RTX 3070 Ti FE

C'est tout pour la GeForce RTX 3070 Ti Founders Edition, passons page suivante aux spécifications.
