Test • nVIDIA GeFORCE GTX 560 Ti 448 Cores

• Zotac GeFORCE GTX 560 Ti Limited Edition 448 Cores

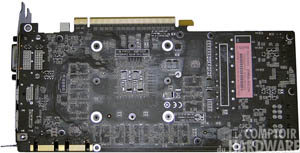

A l'instar des autres GTX 560, la plupart des constructeurs qui proposeront une GTX 560 Ti 448 Cores utiliseront leur propre PCB et système de refroidissement. Pour notre test, c'est Zotac qui nous a procuré sa GeFORCE GTX 560 Ti "Limited Edition 448 Cores". Au premier coup d'oeil sur la carte, on constate que le code couleur caractéristique du constructeur mêlant le noir et le jaune orangé est parfaitement respecté. Pareillement aux dernières productions du constructeur, la carte est totalement carénée en face avant avec toutefois des parties en "metal mesh" aidant à la dissipation et qui laissent apparaitre par transparence les refroidisseurs. Le PCB noir comme il se doit, est totalement dénudé à l'arrière et l'on remarque tout de suite les 2 connecteurs SLI permettant d'envisager le montage d'un système 3 voies à contrario de ses petites soeurs.

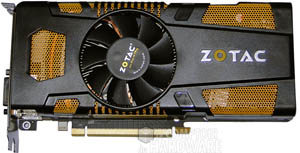

La Zotac GTX 560 Ti Limited Edition 448 Cores - Cliquer pour agrandir

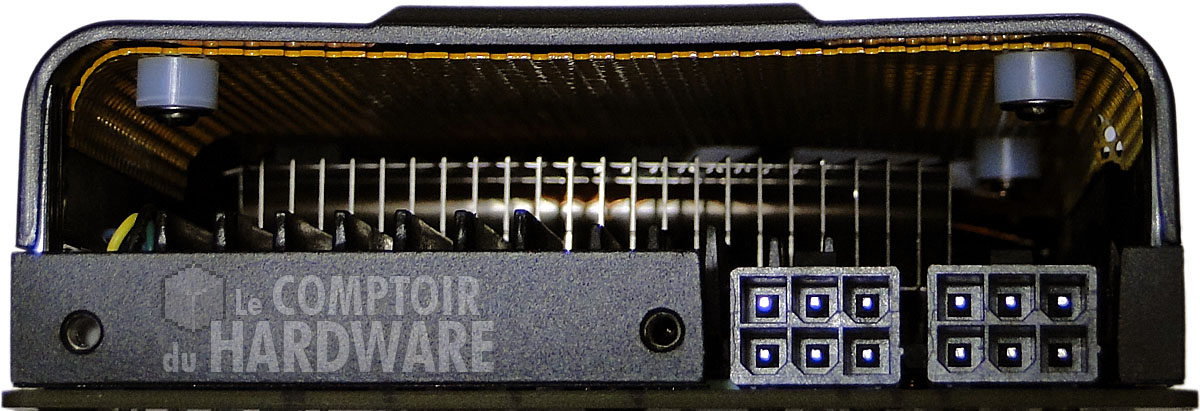

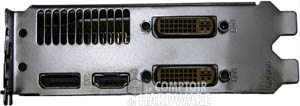

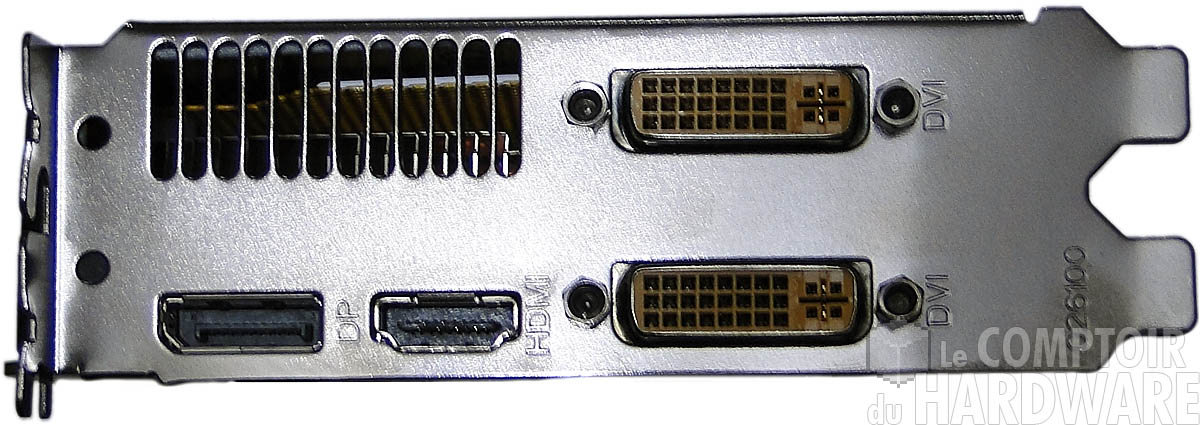

La carte mesure 23 cm, soit exactement la longueur d'une GeFORCE GTX 560 Ti de référence, sachant qu'elle embarque par contre un GF110 autrement plus encombrant et complexe à alimenter. A ce sujet, deux connecteurs PCIE à 6 pins sont nécessaires, soit la même configuration que les autres GTX 560 et Zotac les a positionnés en bout de carte ce qui n'est pas illogique compte tenu de sa taille modérée. Côté panel, Zotac propose la totale avec 2 DVI, une sortie HDMI et une DisplayPort et ce via la réduction de l'espace ajouré destiné à l'extraction de l'air chaud, sans importance au vu du ventilateur employé.

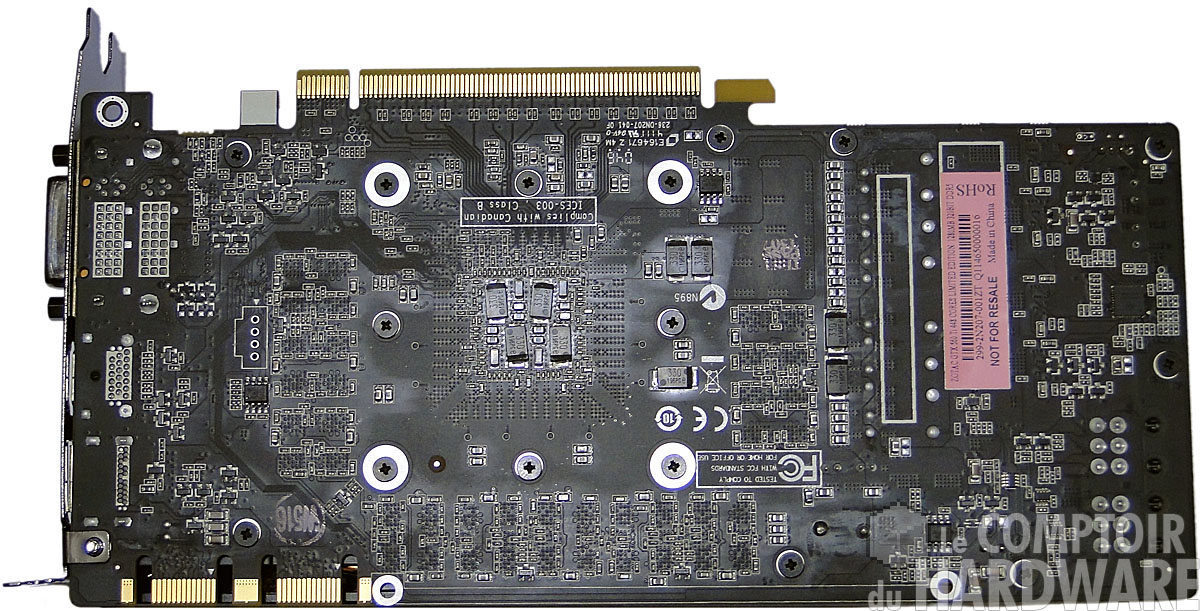

Cliquer pour agrandiiiiiiiir

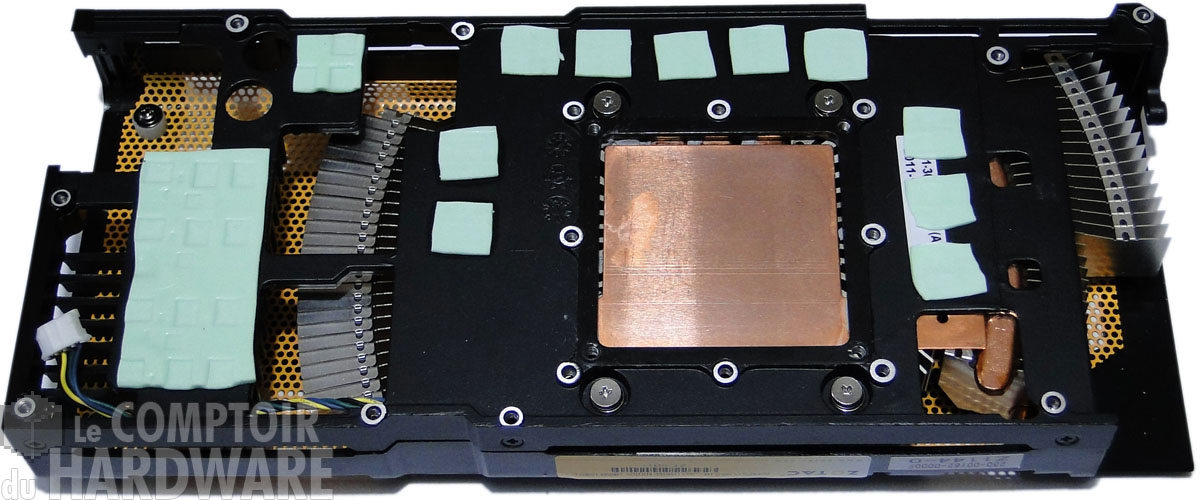

Puisque l'on parle du ventilateur, ce dernier de type axial mesure 75 mm de diamètre et surplombe un radiateur en aluminium utilisant des ailettes courbées rappelant les refroidisseurs d'Intel ou les "Cyclone" de MSI. Zotac a toutefois prévu un système plus élaboré puisque 3 caloducs placés juste sous la plaque de contact (en cuivre) avec le GPU permettent le transfert d'une partie des calories dégagées par le GF110 aux extrémités du radiateur pour améliorer son efficience. L'étage d'alimentation du  GPU n'a rien d'extraordinaire pour un tel monstre qui est toujours en révision A1, soit la même que celle exploitée sur les modèles très haut de gamme du caméléon, à savoir les GTX 570/580/590...

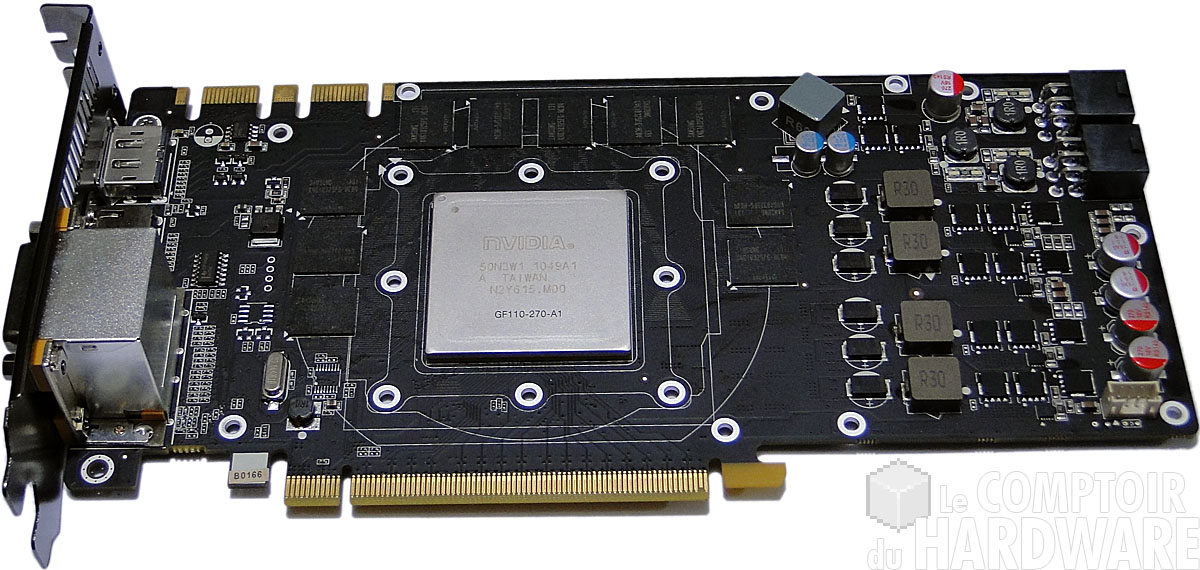

Cliquer pour agrandir

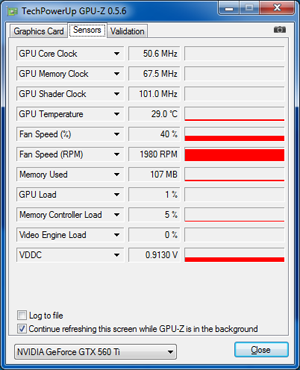

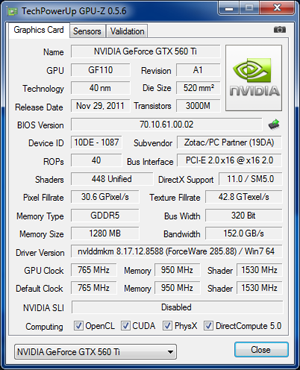

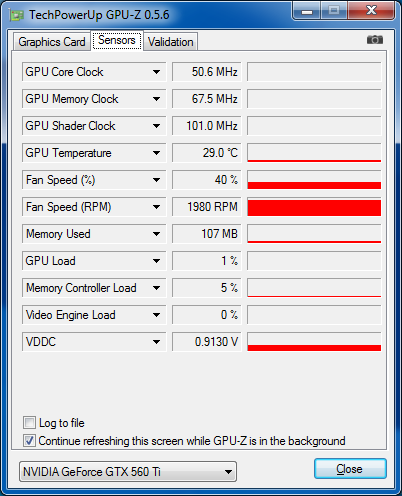

Finissons la description de notre Zotac GTX 560 448 Cores par GPU-Z qui la reconnait parfaitement dans sa version 0.5.6 tout juste disponible. Les fréquences sont de 765 MHz pour le GPU et 950 MHz pour la GDDR5 alors que les spécifications de nVIDIA sont par défaut de 732 MHz / 950 MHz. Zotac a donc apporté près de 5% au GPU mais n'a pas touché à la mémoire. Notons qu'au repos les fréquences GPU retrouvent les mêmes valeurs que les autres GeFORCE basées sur Fermi.

Pour le GPU, comme prévu, nVIDIA a désactivé deux SM conduisant au passage à une réduction de 512 unités de calcul à 448, à la perte de 8 unités de texturing les portant à 56 en tout ainsi que deux unités géométriques (Polymorph Engine) qui gèrent entre autres choses la tesselation. Au final on se retrouve avec les mêmes caractéristiques qu'une GTX 470 puisque la quantité de mémoire gérée, le nombre de ROP activés (40 sur 48) et le bus 320 bits sont identiques et partagés également par la GTX 570.

Cliquer pour agrandir

C'est tout pour la présentation de notre Zotac GeFORCE GTX 560 Ti Limited Edition 448 Cores (ouf, c'est long à écrire !), voyons page suivante le protocole de test retenu.
