Test • Silverstone TJ04-E et KL04

• Caractéristiques

• Bundles

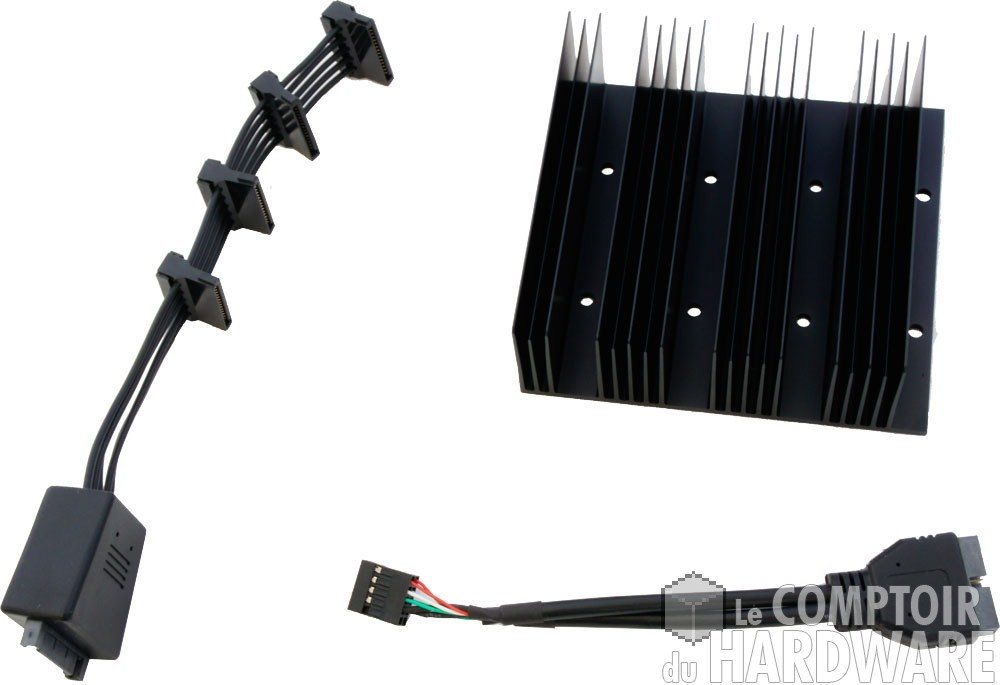

Les bundles : TJ04-E à gauche et KL04 à droite

Le bundle Temjin TJ04-E est composé des éléments suivants :

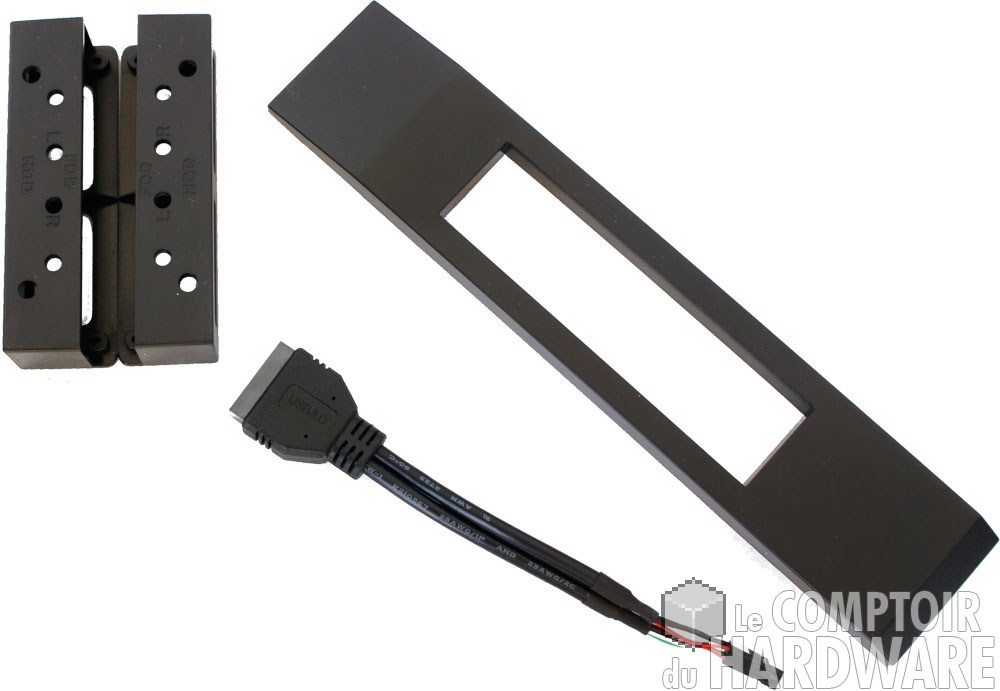

Le KL04 quant à lui propose un package un peu moins étoffé :

Comme vous pouvez le voir, les bundles trahissent la position de chacun des boitiers. Petite déception, le KL04 aurait mérité d'être également livré avec les kits CP06. Cependant l'essentiel est bien là.

• Installation

Une fois gavé...

Pour ce châssis commun, SilverStone n'a prévu de fixation rapide que pour les baies 5.25". Il est donc assez aisé d'installer un lecteur optique dans les emplacements dédiés. La cage de disques durs nécessite l'utilisation de vis. Sa forme particulière impose l'utilisation de 3 vis du côté "poignée" et une seule du côté des ventilateurs. Ici, une option supplémentaire est disponible sur le TJ04-E. Il s'agit des radiateurs pour disques durs, que nous utiliserons lors du test de ce modèle. La cage dédiée aux SSD (six, rappelez-vous) peut être retirée si nécessaire (et devra l'être si vous souhaitez placer un disque dur sous la cage 3.5"), mais nous la conservons sur les deux boitiers pour ce test.

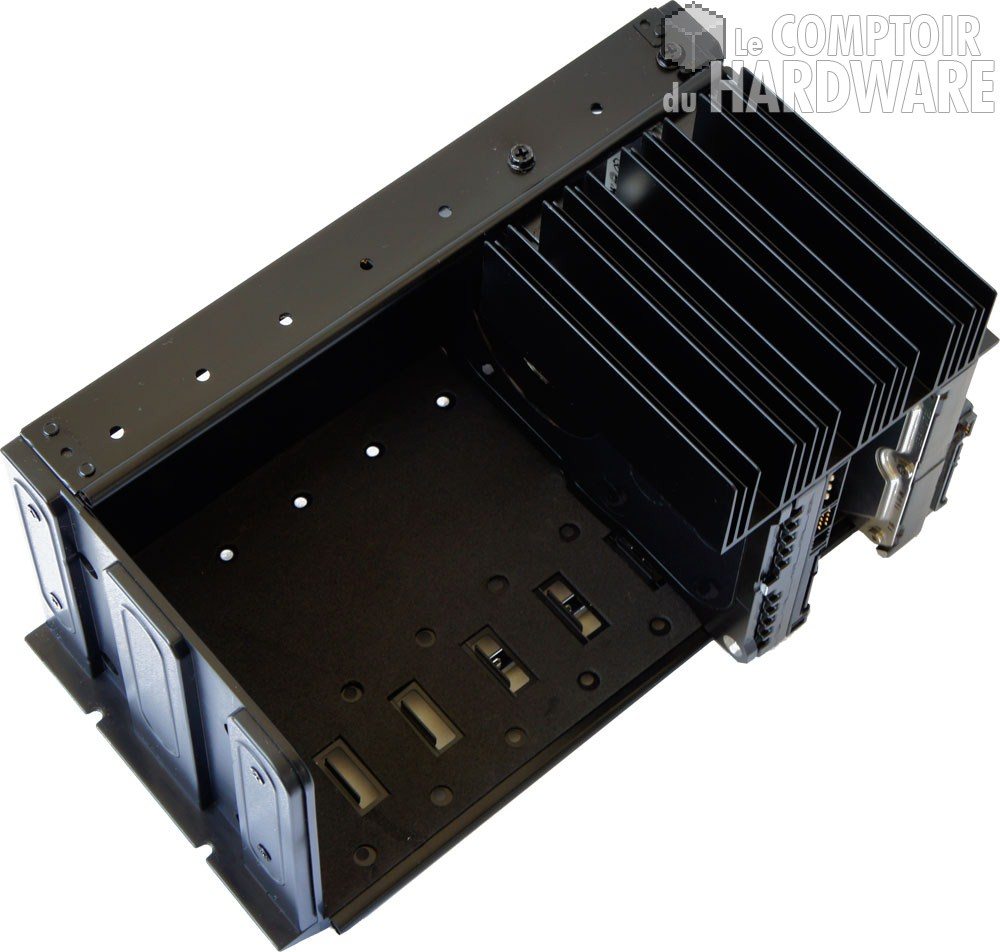

La cage HDD (équipée du radiateur) et le fond du boitier. Si you ne vois pas, you cliques !

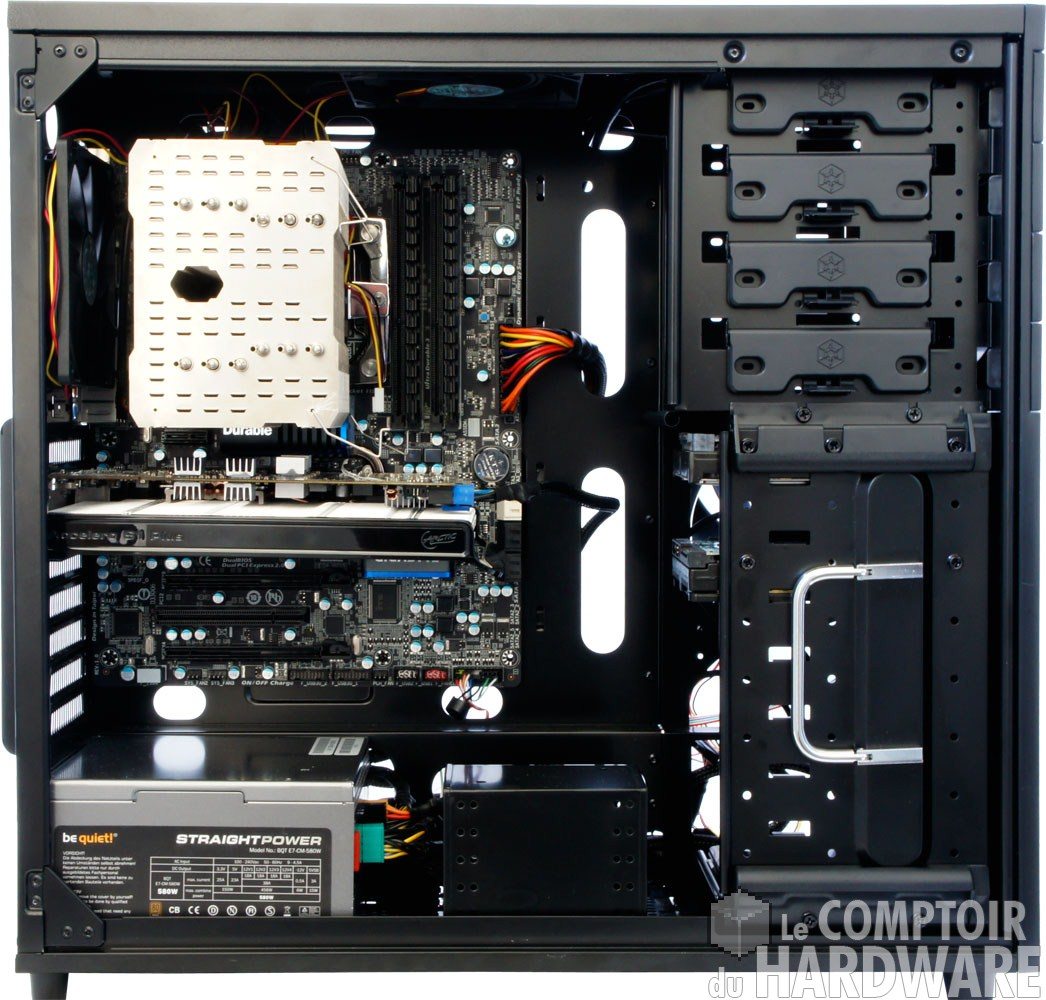

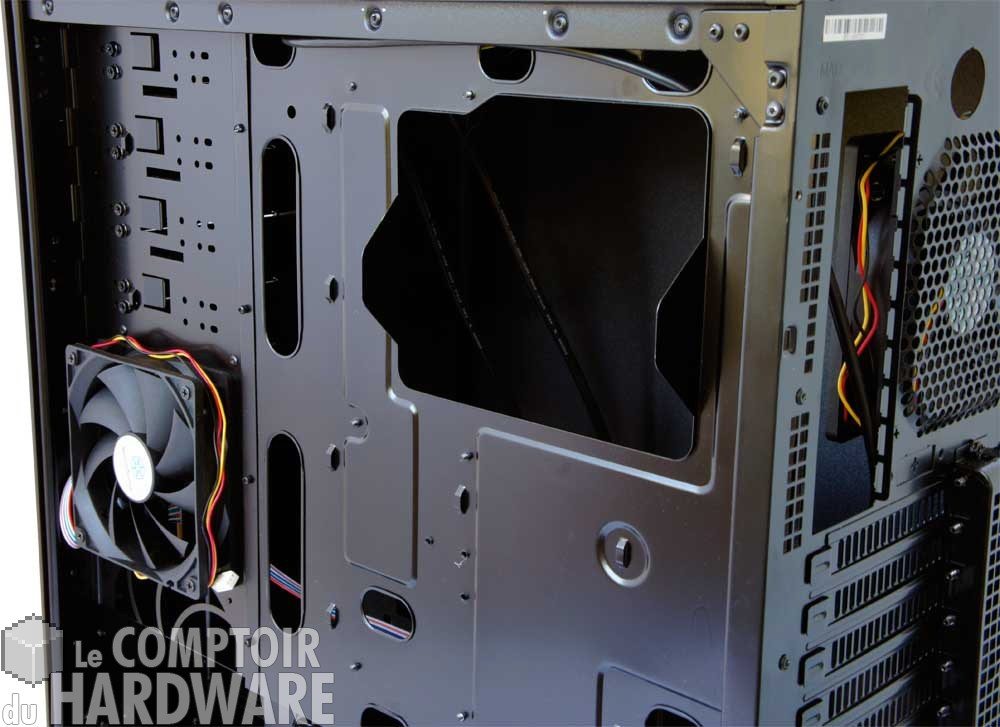

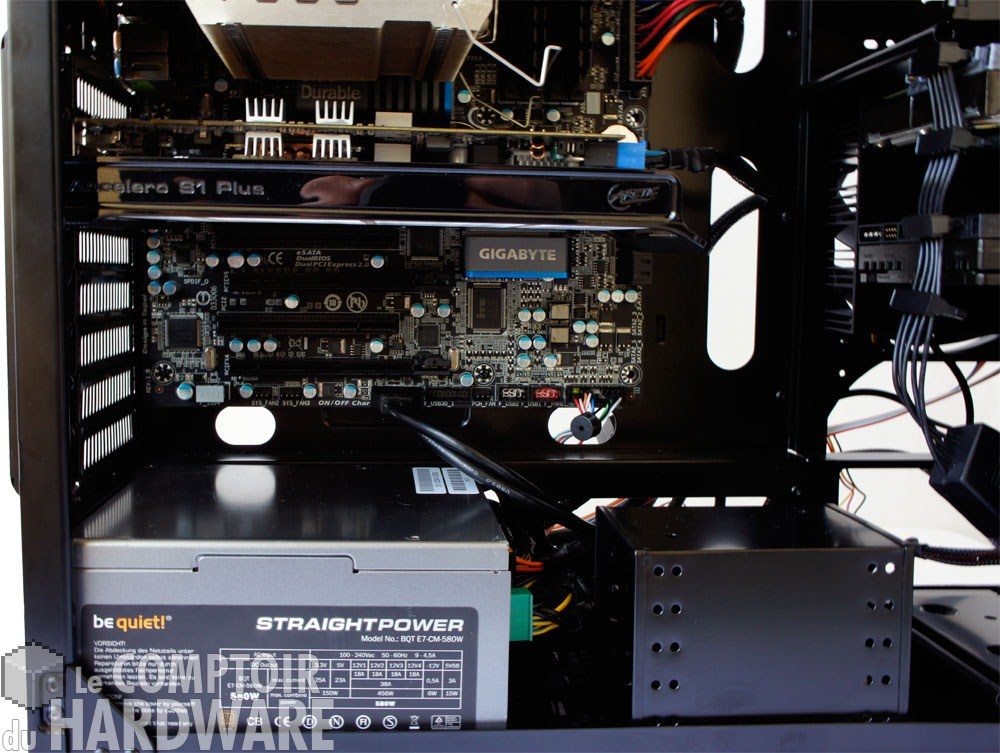

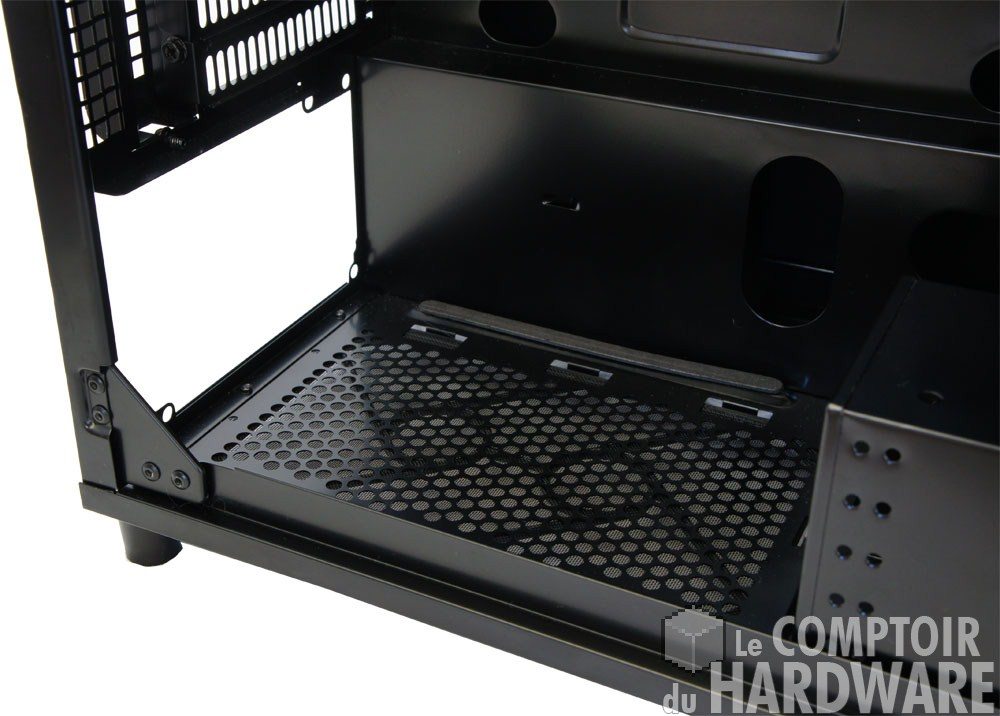

Pour installer la carte mère, il est nécessaire de mettre en place les entretoises que SilverStone livre dans le bundle. L'installation est on ne peut plus classique et ne réserve aucune surprise. L'accès backplate est assez vaste pour nous permettre le montage du ventirad sans problème. L'alimentation prend place en dessous. Elle est disposée sur des patins en mousse (peu épais) et est fixée à l'aide de vis classiques.

Nous introduisons tout le câblage nécessaire dans les passes-cloison disposés au-dessus et à côté. Comme nous le soulignions plus haut, ces passes-cloison ne sont pas équipés de protections en caoutchouc.

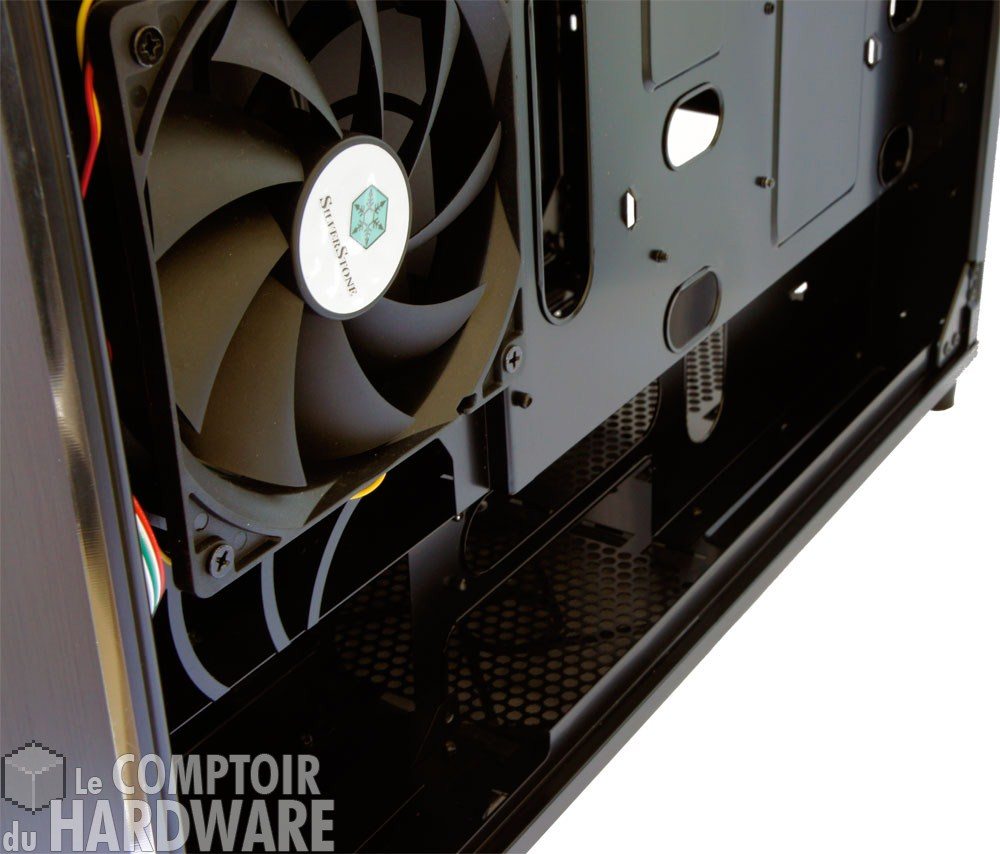

Quelques détails intérieurs. Cliqouillez pour agrandir

Les cartes filles sont fixées à l'aide de vis classiques sur les emplacements dédiés. Il y a cependant une petite contrainte. Il s'agit de la cage de protection qu'il faudra obligatoirement retirer pour pouvoir mettre en place les vis de fixation.

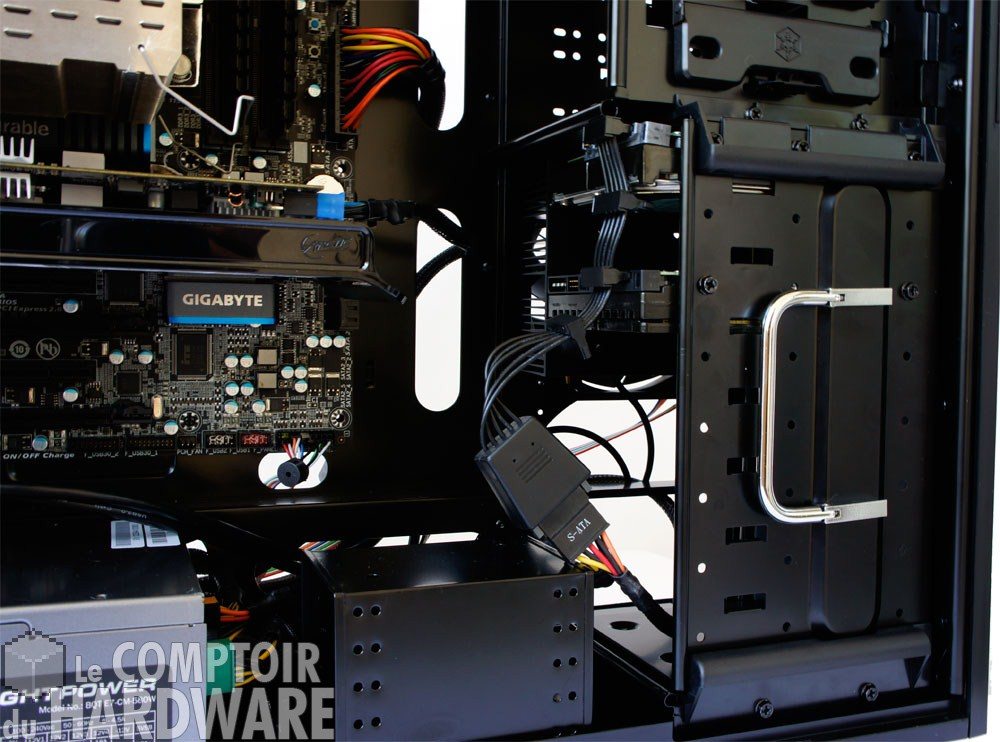

Du côté de la connectique de façade, nous avons droit aux prises des boutons de mise sous tension et des LED d'activité. L'USB 3.0 est alimenté à l'aide d'un header de nouvelle génération et SilverStone fournit avec ces deux modèles un adaptateur USB 3.0 vers USB 2.0 si votre carte mère n'en est pas équipée. La connectique audio sera raccordée comme d'habitude sur le header de la carte son. Soulignons un point qui nous chagrine un peu: le TJ04-E est livré avec deux démultiplicateurs d'alimentation SATA, ce qui permet de n'utiliser que deux connecteurs pour huit disques durs. C'est assez agréable et nous trouvons dommage que le KL04 n'en soit pas équipé.

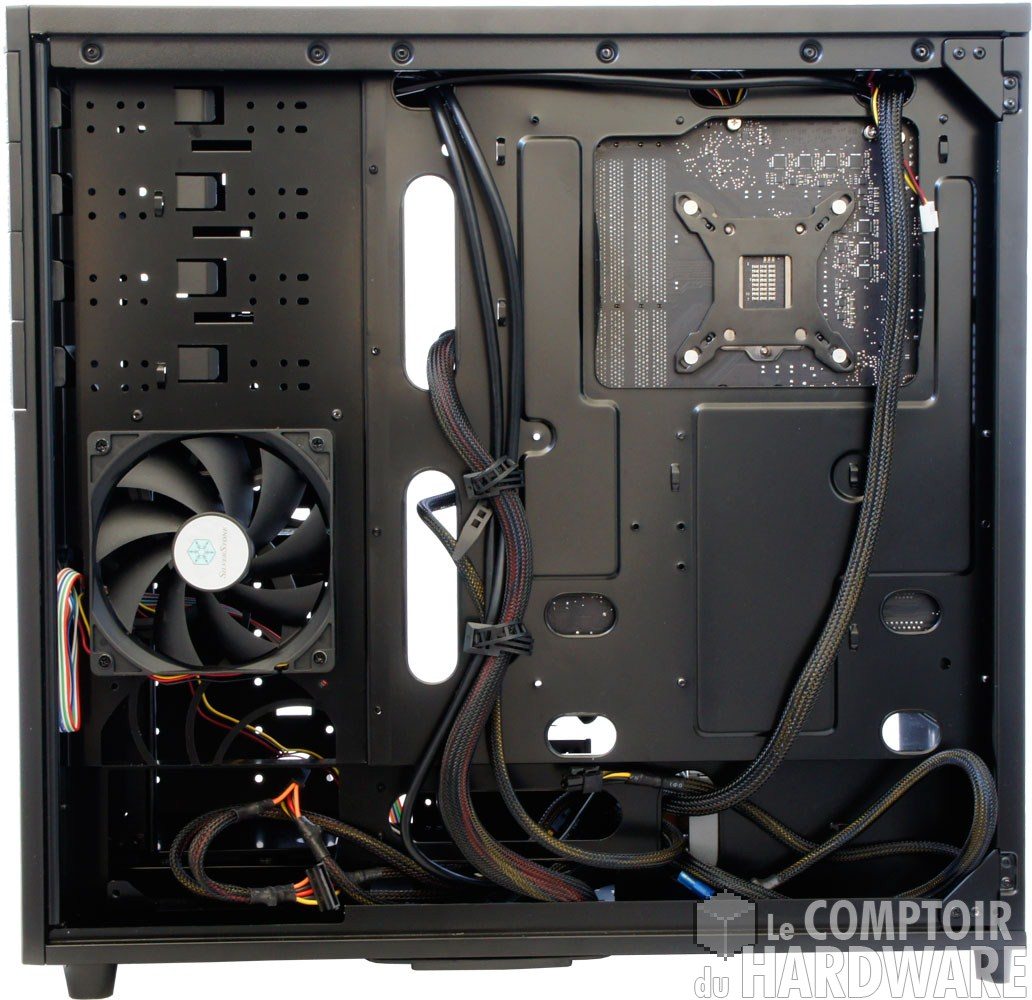

De l'autre côté, vous pouvez voir que le déport signalé plus haut. Il forme un coffret qui facilite le rangement du câblage en surplus. À côté de l'accès backplate, SilverStone a placé un guide qui servira au management des câbles EPS 12V et Audio I/O dans notre cas. Et voilà, nos boitiers sont prêts à passer à la moulinette !
