Test • AMD Radeon HD 4870 X2

• La carte

AMD nous a fait parvenir pour mener à bien notre test une Radeon HD4870 X2 d'un de ses partenaires (Force 3D), voyons donc cette dernière en commençant par l'emballage. Une bonne grosse boite des familles plutôt sobre niveau design mais réussie. Ne dit-on pas peu importe le flacon pourvu que l'on ait l'ivresse :

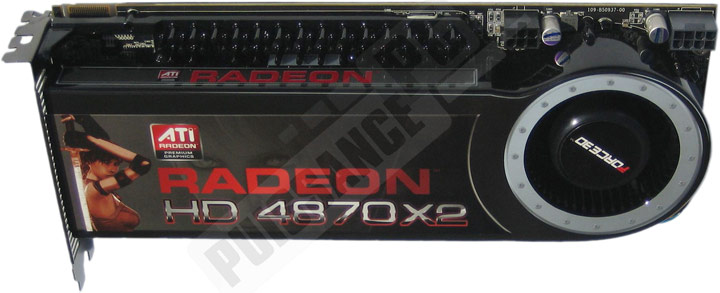

Une fois extraite de son emballage (un joli cocon en mousse très protecteur), la première chose qui choque c'est le poids de la bête, nous y reviendrons page suivante. Au niveau de l'aspect général, c'est la jumelle de la Radeon HD3870 X2 hormis la couleur : Il s'agit donc d'une carte double slot dont le PCB noir du plus bel effet tranche avec bonheur du rouge des précédentes cartes ATI (AMD). Le radiateur parait interminable et donne l'impression (fausse) que la carte est plus longue que toutes celles commercialisées jusqu'à lors. En réalité, elle n'est pas plus longue qu'une 8800GTX soit environ 27cm. Cela reste toutefois encombrant et elle ne rentrera pas dans tous les boitiers à l'instar des cartes du caméléon :

On retrouve 2 connecteurs d'alimentation auxiliaire, un 6 pins et un second 8 pins comme les GTX 280, 3870 X2 et 2900XT, alimentation "béton" au 12v à prévoir. L'orientation de ces connecteurs n'est par contre pas des plus pratiques, des contraintes d'encombrement du radiateur sur le PCB sont passées par là! Comme toujours au niveau des cartes très haut de gamme, le modèle est générique, les constructeurs se différenciant via de simples autocollants sur le radiateur et le ventilateur. Ce dernier de type turbine, crée un souffle qui traverse le radiateur de la carte avant d'être expulsé hors du boitier. Avec ce type de ventilateur et selon sa vitesse de rotation la carte peut être peu bruyante (8800GTX/4870) comme horriblement (2900XT), nous verrons ce qu'il en est de cette 4870 X2 en fin de dossier.

En retournant la carte, on constate la présence d'une armature métallique recouvrant pratiquement intégralement le PCB et servant de radiateur aux puces mémoires situées au dos de la carte. Deux "croix" métalliques sont également présentes afin de rigidifier le PCB et permettre un serrage optimal des radiateurs sur les GPU :

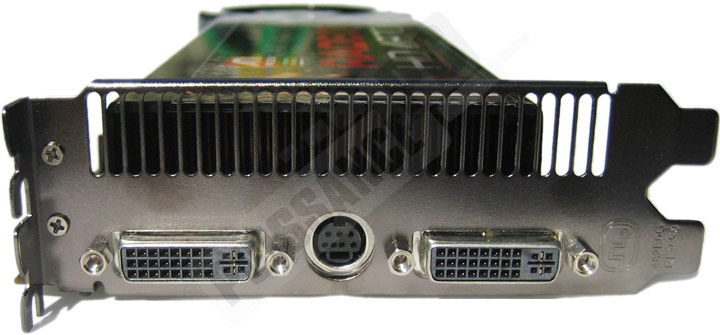

Pour finir avec la description de la carte, on retrouve classiquement 2 connecteurs DVI Dual Link (HDMI via adaptateur) ainsi qu'une prise Svideo. Au niveau du slot supérieur se trouve la grille permettant l'extraction de l'air chaud en provenance de la carte. A noter que le "bracket" double n'est pas de couleur chrome comme à l'accoutumée mais plutôt gris anthracite à l'instar des nVIDIA haut de gamme ce qui ajoute à l'harmonie de l'ensemble. Bien sûr, la carte ne sera pas plus performante grâce à cela mais certains petits détails font parfois pencher la balance...

Pour ceux qui en veulent encore plus, ci-dessous 4 clichés en HD :

Page suivante, nous allons nous intéresser au système de refroidissement de notre 4870 X2.
