Test • nVIDIA GeFORCE GTX 560

• Asus ENGTX 560 DirectCU II TOP

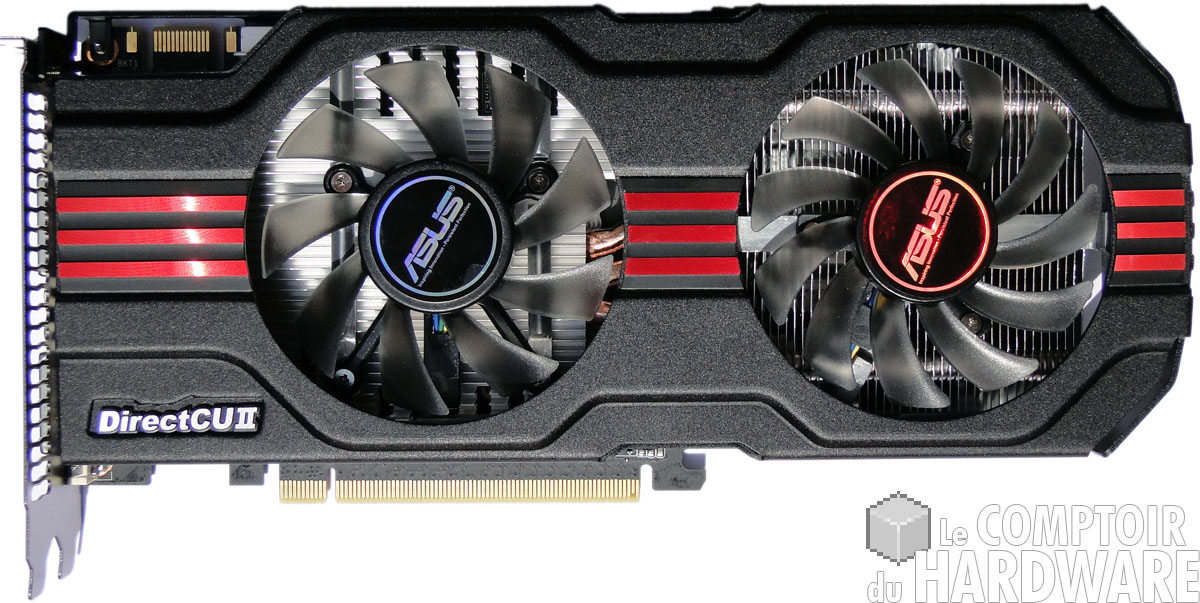

Alors que nous avions reçu de la part de nVIDIA une GeFORCE GTX 560 Ti de référence pour évaluer cette dernière, nous retournons ici à nos petites habitudes via Asus qui nous a envoyé le précieux sésame pour tester la GTX 560, en l'occurrence une ENGTX 560 DirectCU II TOP. Si le suffixe est suffisamment explicite pour se passer de commentaire, le DirectCU II traduit l'utilisation par le géant taïwanais de la seconde révision de son refroidisseur maison à base de caloducs direct touch. Au premier coup d'oeil sur la carte on constate que ce ventirad embarque cette fois 2 ventilateurs de 75 mm. Le PCB, toujours noir chez Asus se voit renforcé par une barre métallique à son sommet. Enfin, on retrouve l'unique connecteur SLI présent sur cette gamme de cartes.

L'Asus ENGTX 560 DirectCU II TOP - Cliquer pour agrandir

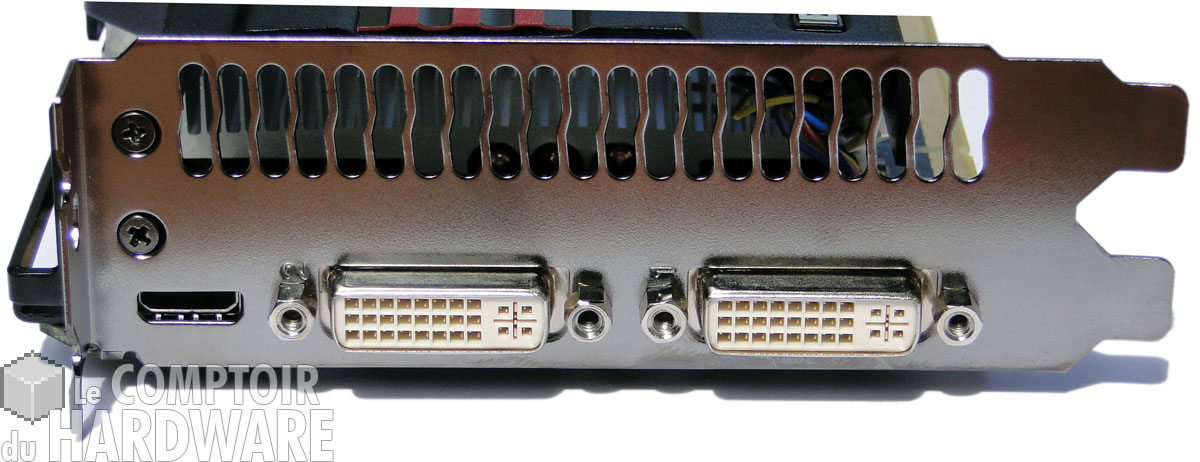

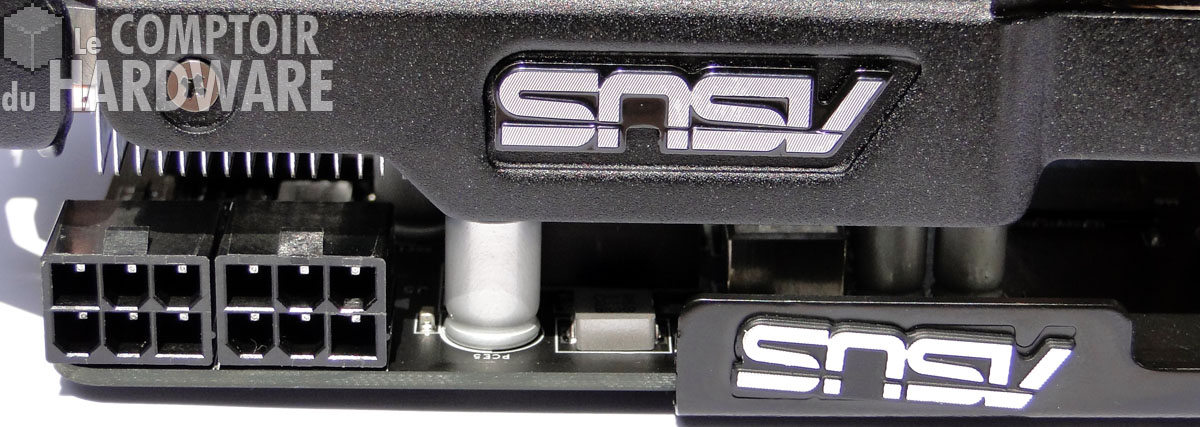

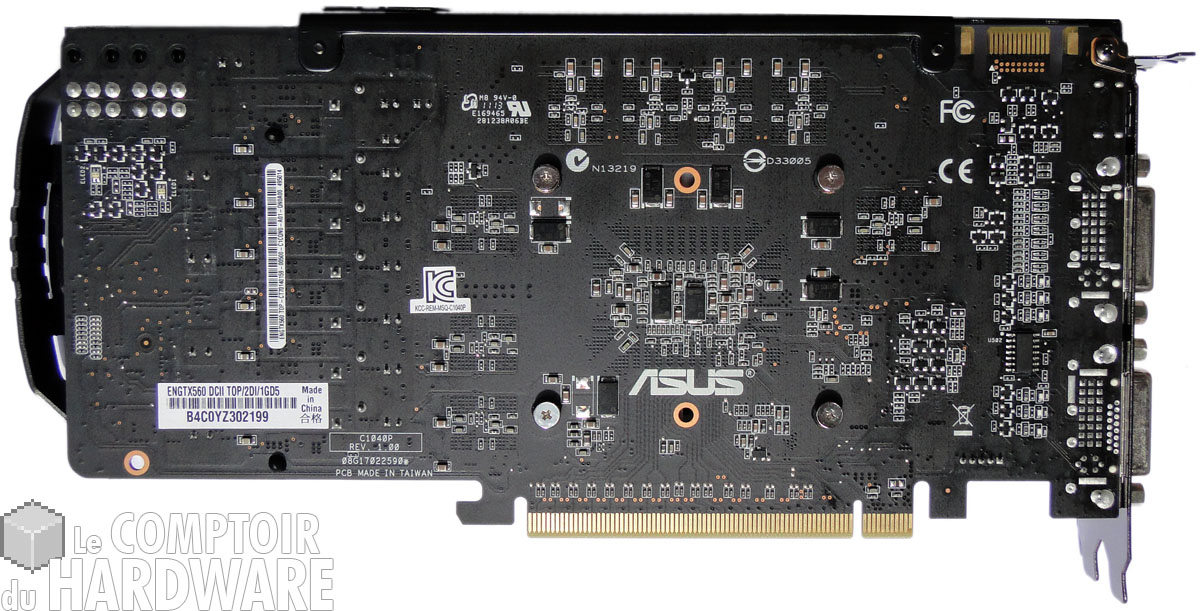

La carte mesure 25 cm, dont 2cm imputables au refroidisseur qui dépasse à l'extrémité du PCB.Pour alimenter la bête, deux connecteurs PCIE à 6 pins sont nécessaires, soit la même configuration que les GTX 460 et Asus les a positionnés au sommet du PCB orientés à 90° et non en bout de carte. Asus a d'ailleurs ajouté 2 LED rouge à l'arrière du PCB pour témoigner du raccordement effectif des connecteurs PCIE à l'alimentation. Côté panel, c'est exactement le même que celui des GTX 460 à savoir 2 DVI et un HDMI. L'espace ajouré pour l'extraction de l'air chaud n'a pas changé non plus, pour rappel AMD a réduit ce dernier sur sa génération 6 (hormis la HD 6990) tout comme nVIDIA sur la GTX 590, pour "caser" davantage de connectiques à ce niveau.

Cliquer pour agrandiiiiiiiir

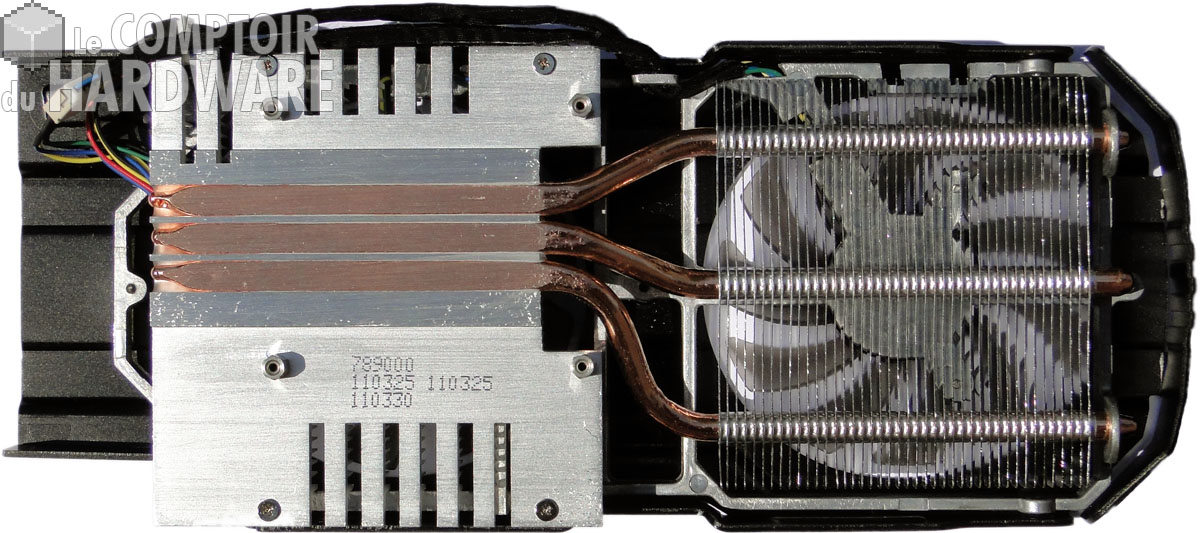

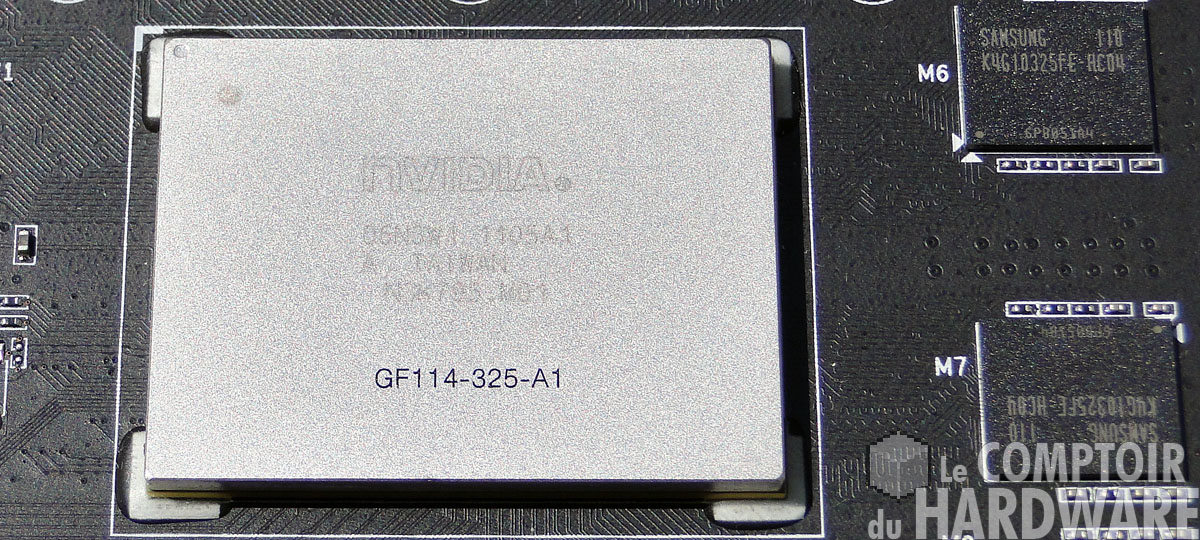

Un petit zoom sur le ventirad utilisé une fois ce dernier démonté. Il est composé d'un radiateur en aluminium déporté du GPU mais où aboutissent 3 caloducs en cuivre qui utilisent un contact direct avec le GPU justifiant ainsi le nom du refroidisseur. Ces caloducs sont imbriqués dans une large pièce en aluminium servant elle aussi au refroidissement. Le GF114 est bien présent en révision A1, soit la même que celle exploitée sur le modèle Titanium de la GTX 560, la référence gravée sur le headspreader protégeant le die variant légèrement pour différencier ce modèle "castré" comme nous allons le vérifier ci-dessous...

Cliquer pour agrandir

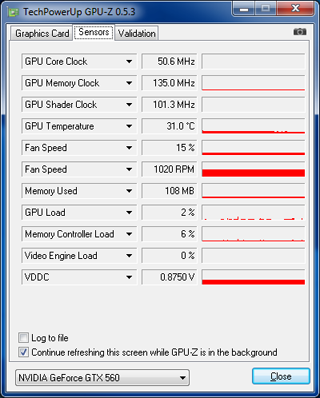

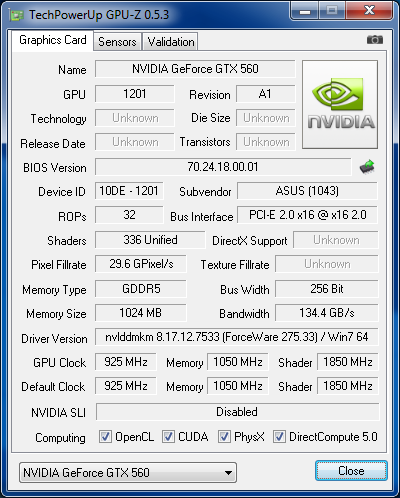

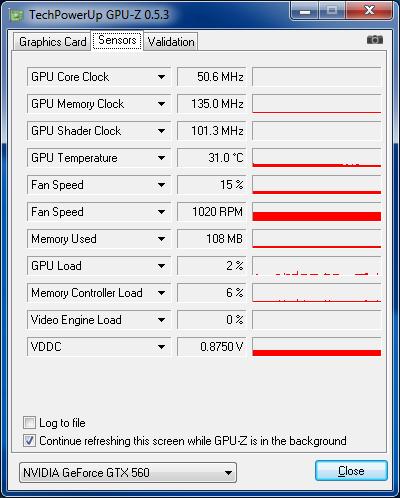

Finissons la description de notre Asus GTX 560 par GPU-Z qui la reconnait parfaitement dans sa version 0.5.3. Les fréquences sont de 925 MHz pour le GPU et 1050 MHz pour la GDDR5 alors que les spécifications de nVIDIA sont de 810 MHz / 1002 MHz. Asus a donc apporté près de 15% au GPU et 5 % à la mémoire. Notons qu'au repos les fréquences GPU retrouvent les mêmes valeurs que sur la GTX 560 Ti, par contre la fréquence mémoire affiche une valeur supérieure !

Concernant le GPU, alors que la version Titanium embarquait un GPU 100% fonctionnel, nVIDIA a désactivé un SM sur celui de la GTX 560 conduisant au passage de 384 unités de calcul à 336, la perte de 8 unités de texturing à 56 en tout ainsi qu'une unité géométrique Polymorph Engine qui gère entres autres choses la tesselation. Au final on se retrouve avec les mêmes caractéristiques qu'une GTX 460 1 Go puisque la quantité de mémoire gérée et le bus 256 bits sont identiques.

Cliquer pour agrandir

C'est tout pour la présentation de notre Asus ENGTX 560 DirectCU II TOP, voyons page suivante le protocole de test retenu.
