On continue notre tour des gagnants de la Cooler Master Casemod Competition 2013, avec à la troisième place de la catégorie "Scratch build", le mod "Open Air Case" de Gergely Ivanics.



Modding : Ivanics - Open Air Case : Une poignée a été découpée dans un des panneaux pour pouvoir trimballer l'engin en LAN, ou au salon de l'agriculture. [cliquer pour agrandir]

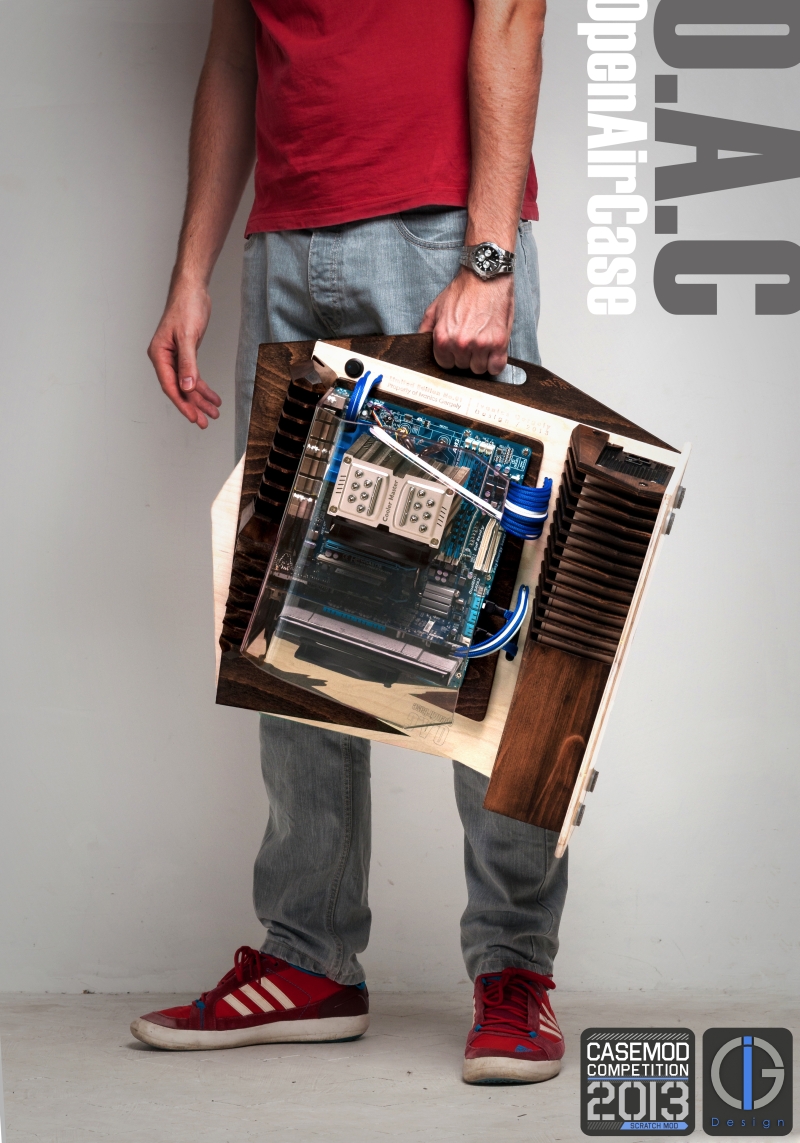

Une poignée a été découpée pour pouvoir trimballer l'engin en LAN, ou au salon de l'agriculture.



De père charpentier, et étudiant le bois à l'université, Gergely a naturellement choisi ce matériau pour élaborer son projet. Inspiré par le ThermalTake Level 10, le but était de réaliser un boitier ouvert pour une bonne circulation de l'air, et aux composants facilement accessibles pour un changement aisé du hardware.



Modding : Ivanics - Open Air Case : On peut dire que le rendu est bien respecté ! [cliquer pour agrandir]

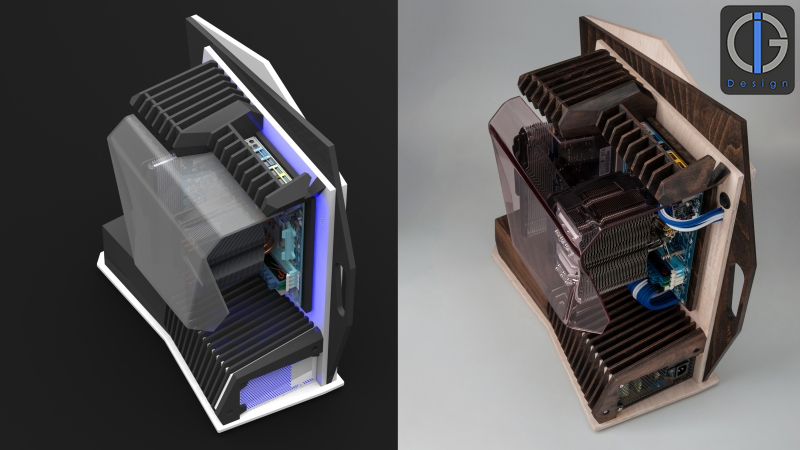

On peut dire que le rendu est bien respecté !

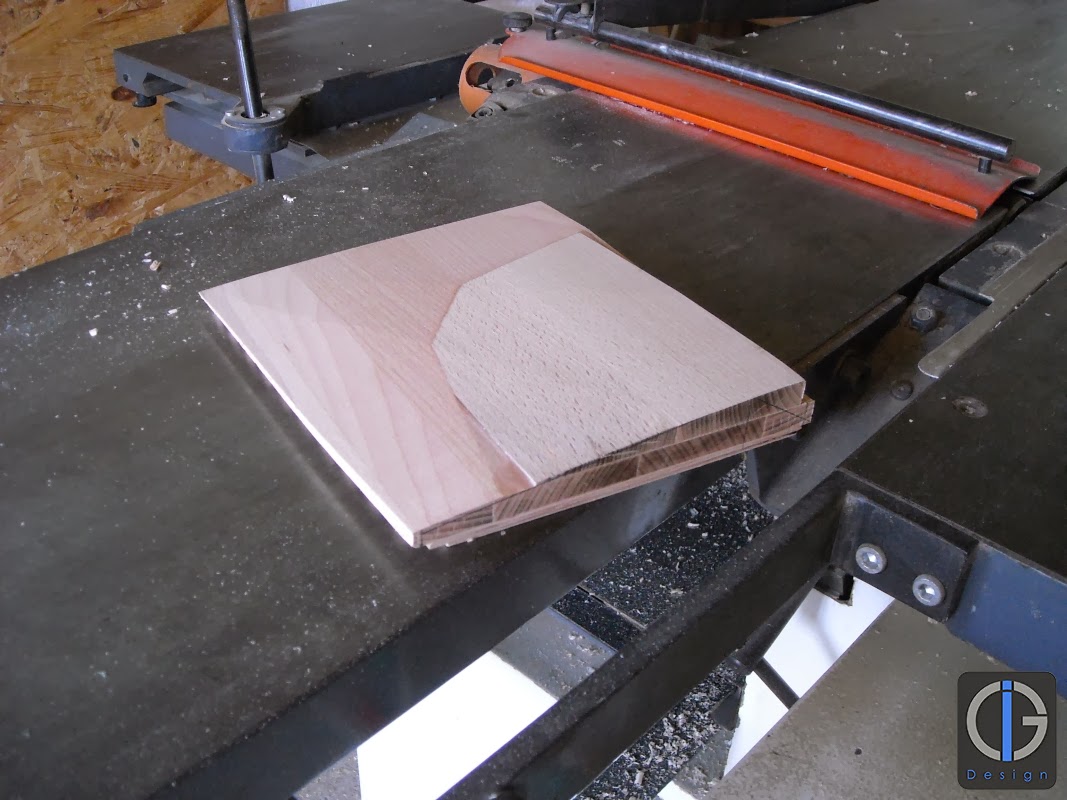

Après plusieurs rendus sous SolidWorks, Gergely a utilisé l'atelier de son université pour donner vie aux différentes parties de son mod. Avec une machine à découpe laser sous la main, c'est beaucoup plus simple... La structure est composée de plusieurs panneaux de bois de différentes épaisseurs, collés entre eux pour donner cet effet sandwich. La même technique a été utilisée pour le cache des lecteurs 5.25" mais les panneaux ont été rabotés pour obtenir cette forme biseautée.



Modding : Ivanics - Open Air Case : Des trous ont été percés dans le panneau vertical pour y laisser passer individuellement les fils de lalimentation. [cliquer pour agrandir]

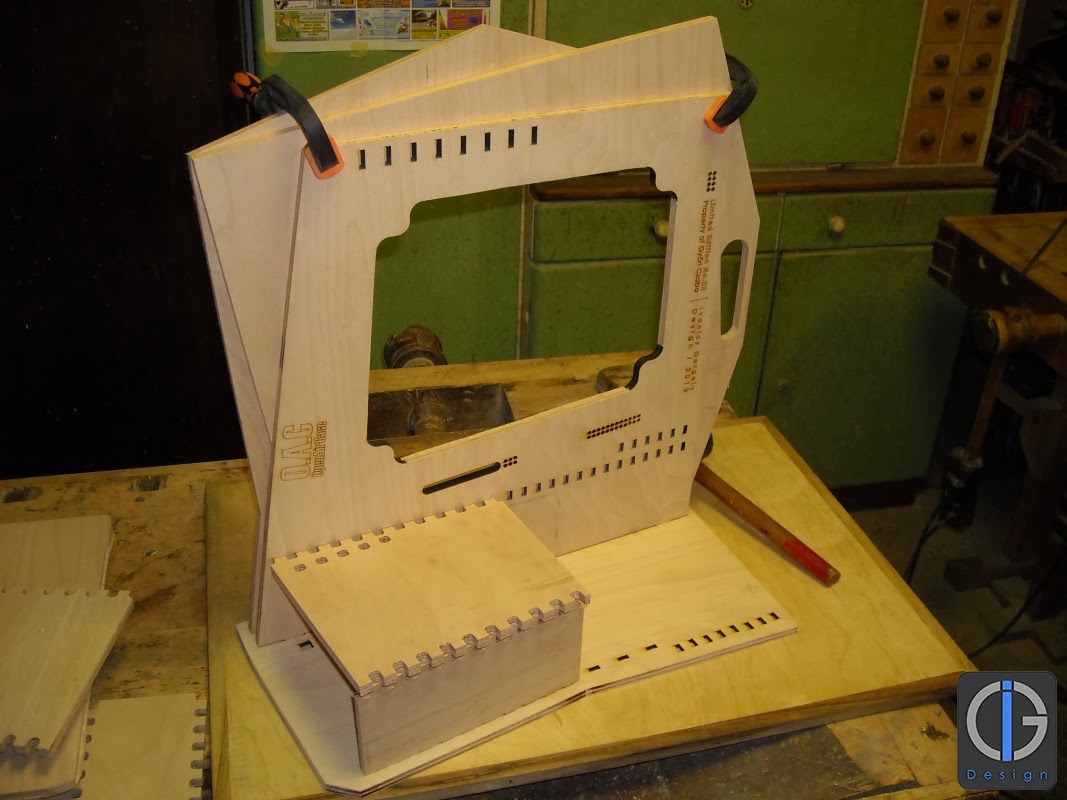

Des trous ont été percés dans le panneau vertical pour y laisser passer individuellement les fils de l'alimentation.Modding : Ivanics - Open Air Case : Quelques étapes de la réalisation du cache de lalimentation. [cliquer pour agrandir]Modding : Ivanics - Open Air Case : Quelques étapes de la réalisation du cache de lalimentation. [cliquer pour agrandir]Modding : Ivanics - Open Air Case : Quelques étapes de la réalisation du cache de lalimentation. [cliquer pour agrandir]

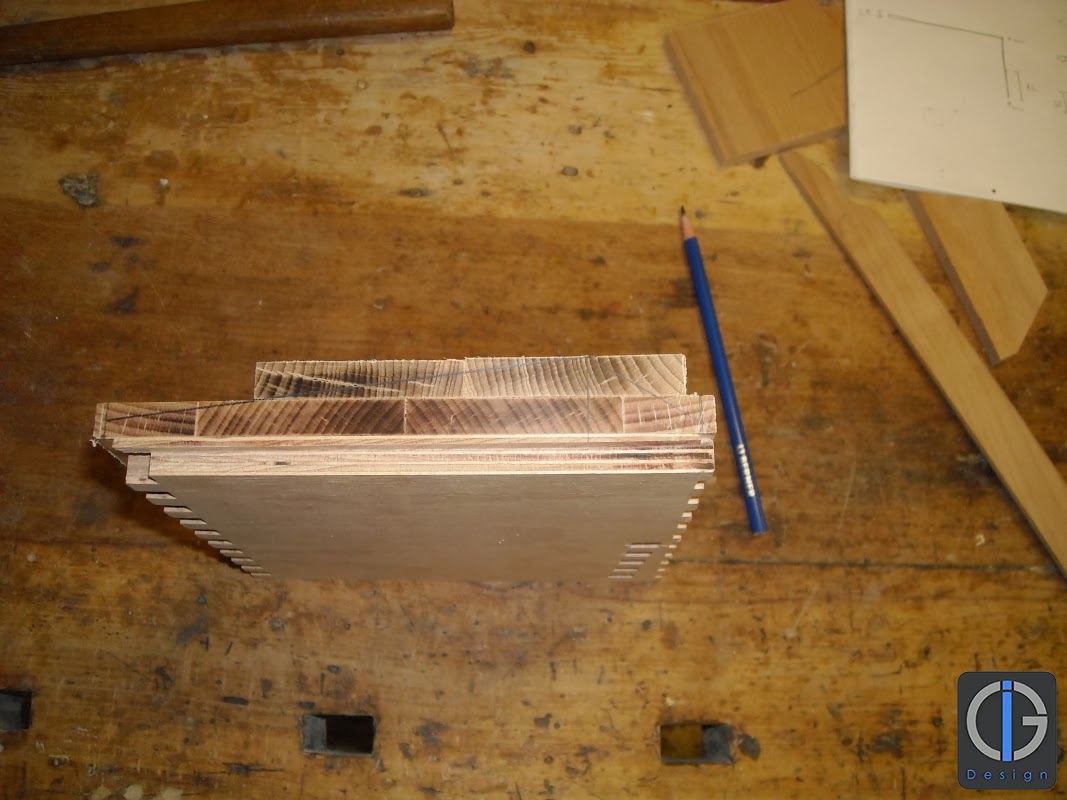

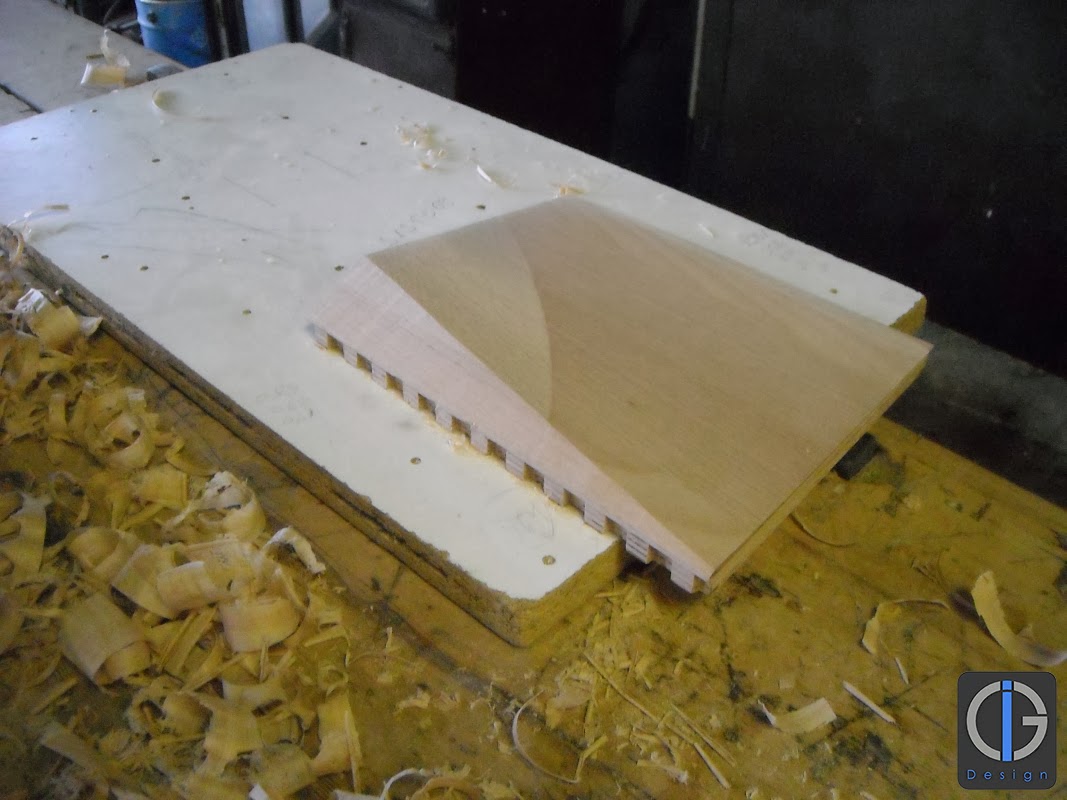

Quelques étapes de la réalisation du cache de l'alimentation.



Les pièces obtenues après découpe laser sont imbriquées les unes aux autres et collées entre elles. Un peu à la manière des Lego, certaines pièces possèdent des évidements, tandis que d'autres possèdent des excroissances qui viennent s'emboiter entre elles. La conception en amont a dû être particulièrement minutieuse. Les détails et les finitions ont été réalisés dans l'atelier de son père.



Processeur : AMD Phenom II X3 720 Black Edition

Carte mère : Gigabyte GA-790FXTA-UD5

Carte graphique : AMD Radeon HD6850

RAM : 4GB G.Skill Ripjaws 1600MHz

Refroidissement : Cooler Master TPC800

Alimentation : FSP Raider S 550W

HDD : WD Caviar Blue 500GB



Modding : Ivanics - Open Air Case : Contrairement à ce que lon pourrait croire, un seul type de bois a été utilisé, les parties plus foncées ont été teintées. [cliquer pour agrandir]Modding : Ivanics - Open Air Case : Contrairement à ce que lon pourrait croire, un seul type de bois a été utilisé, les parties plus foncées ont été teintées. [cliquer pour agrandir]

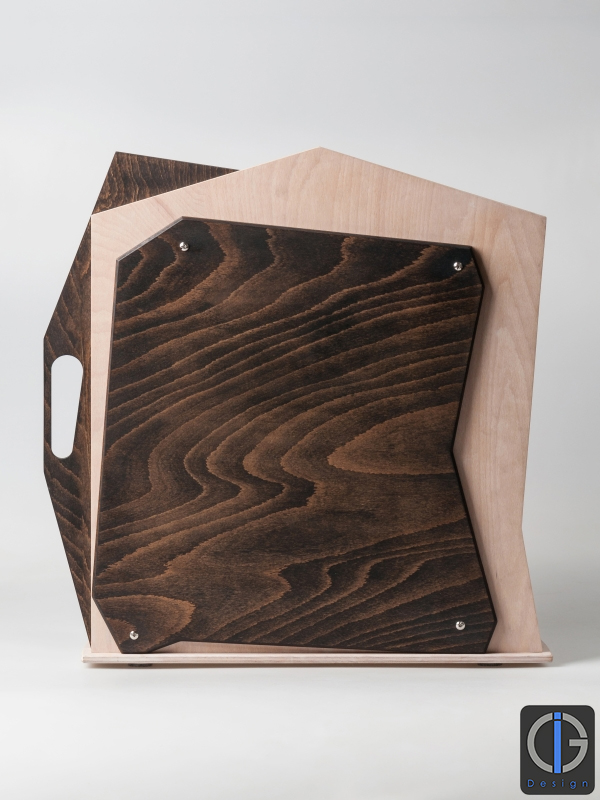

Contrairement à ce que l'on pourrait croire, un seul type de bois a été utilisé, les parties plus foncées ont été teintées.

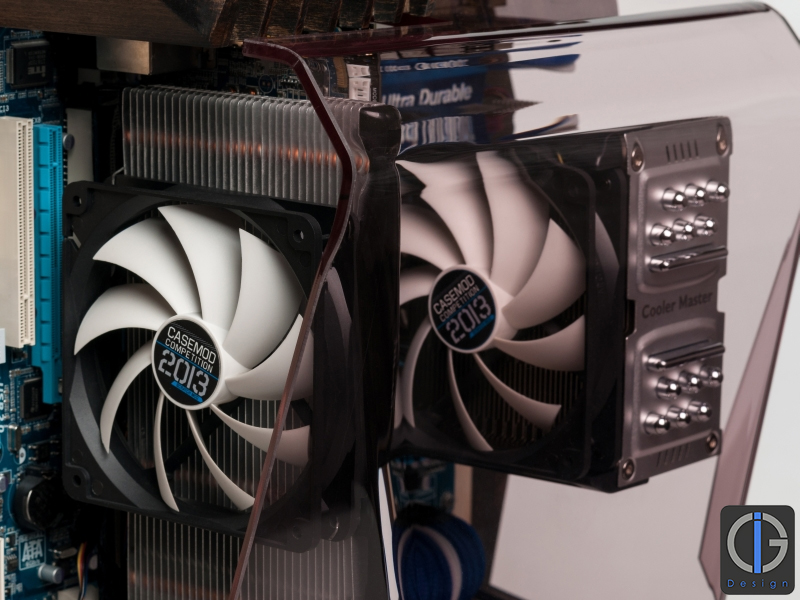

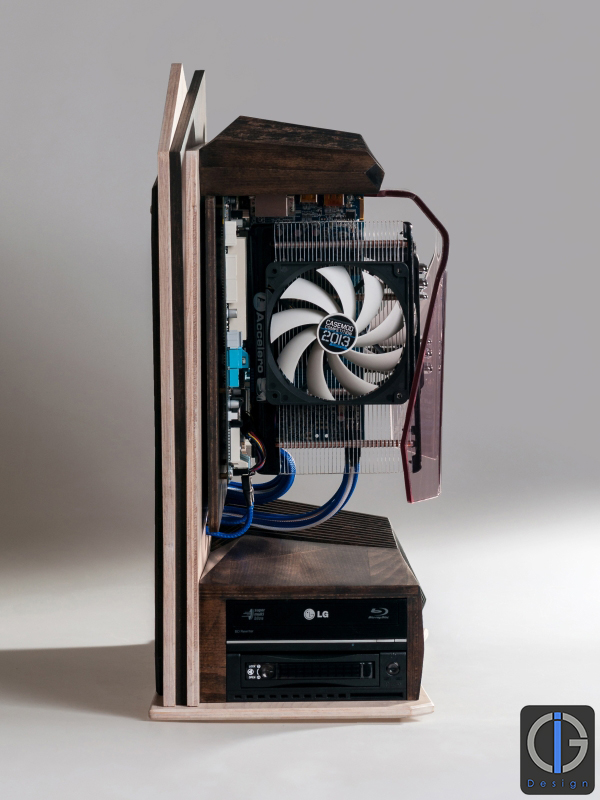

Le hardware ne vous fera malheureusement pas autant fantasmer que la photo de Pascal en maillot de bain pendant l'été 1996. La Gigabyte GA-790FXTA-UD5 et son PCB bleu ne s'accordent pas franchement avec la couleur du bois, et la HD6850 refroidie par l'Accelero S1 d'Artic Cooling n'est ni désirable, ni sexy. Un cache en plexi vient coiffer la carte mère et les composants pour habiller très légèrement le tout. On notera l'effort déployé pour personnaliser les stickers des ventilateurs. L'alimentation FSP a été entièrement gainée de bleu marine et de blanc. Nous vous laissons seul juge quant au choix de ces couleurs.



Modding : Ivanics - Open Air Case : Pas de SSD dans ce mod. Guillaume ne sera pas jaloux pour une fois ! [cliquer pour agrandir]

Pas de SSD dans ce mod. Guillaume ne sera pas jaloux pour une fois !



La worklog écolo.
