Aujourd'hui on vous présente ZOE. Non, pas la peine de faire les chacals, pas de boobs dans cette news ! En fait on veut parler du "Project ZOE" de Juha Luoma, le troisième mod de ce Finlandais de moddeur. Ici aucun boitier existant n'a été utilisé, c'est un scratch mod. Tout a été créé par Juha et ses petites mimines.
Un mod bien tordu !

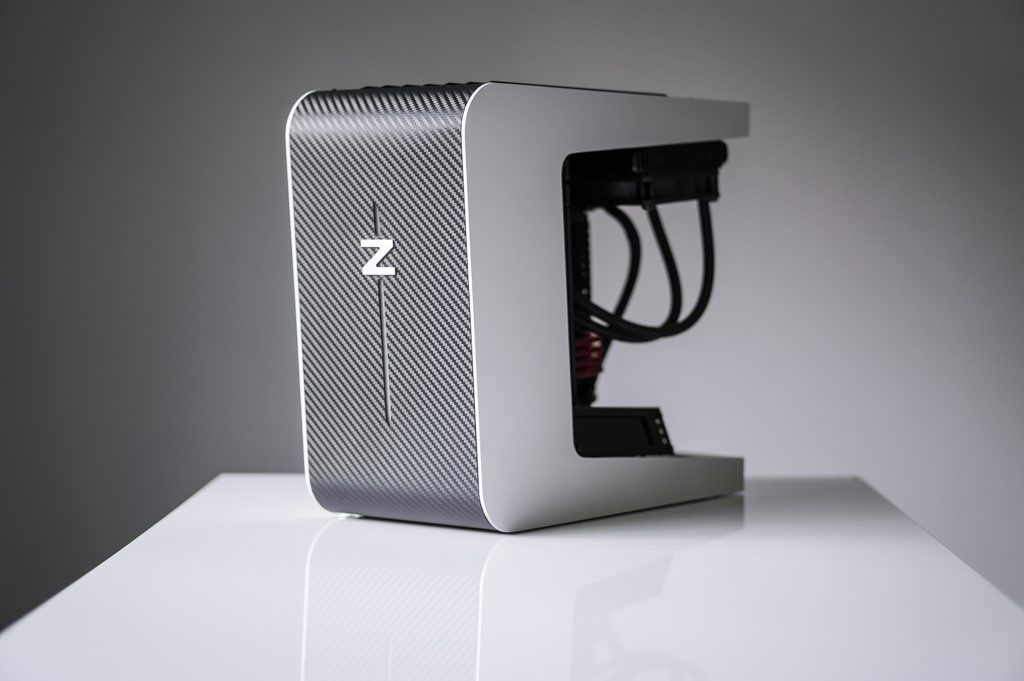

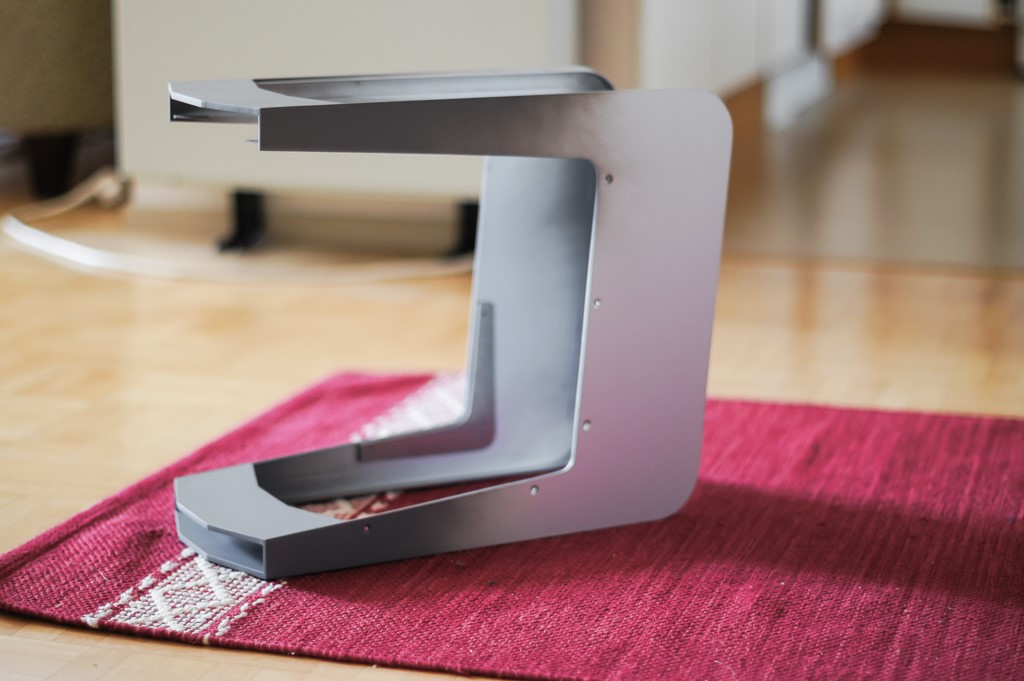

Il a trouvé la forme générale du boitier en s'inspirant principalement du design des voitures de sport, avec un style rétrofuturiste en forme de "U" renversé (c'est lui qui le dit !). Cet ordi devait lui servir de config pour les LAN, d'où la conception compacte et de poids contenu. Le boitier est fabriqué tout en aluminium, à partir d'une structure allant de 1.5mm à 5mm en fonction des parties. Contrairement à certains mods fabriqués à l'aide de machines à commande numérique, Juha a tout fabriqué avec de l'outillage classique : scie sauteuse, Dremel et finition à la lime.
Pour du fait main, c'est sacrément bien réalisé. (NDPM : non, ce n'est pas une machine à coudre)

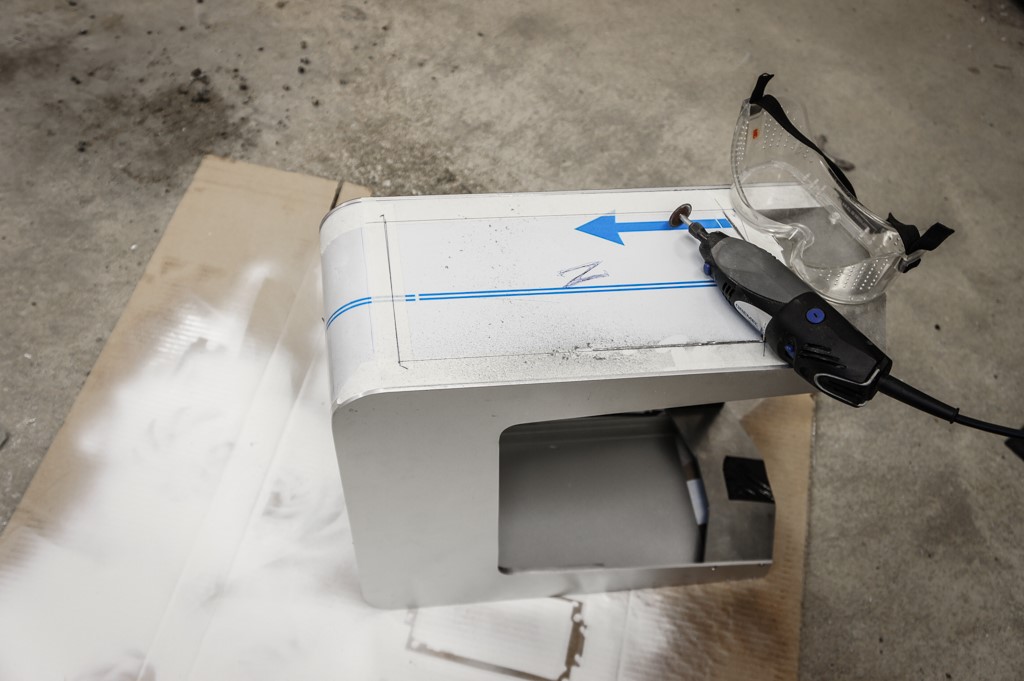

Les différentes parties sont assemblées entre elles avec de la colle industrielle ou filetées et vissées. Pour un résultat parfait, Juha a colmaté et poncé les trous, puis peint le tout avec une belle peinture glossy glossy. La façade et le dessus sont recouverts d'un film 3M DiNoc à effet carbone. Des panneaux latéraux en plexiglass devaient être ajoutés en guise de portes, mais le côté open-air a suffisamment séduit son créateur pour en abandonner l'idée.

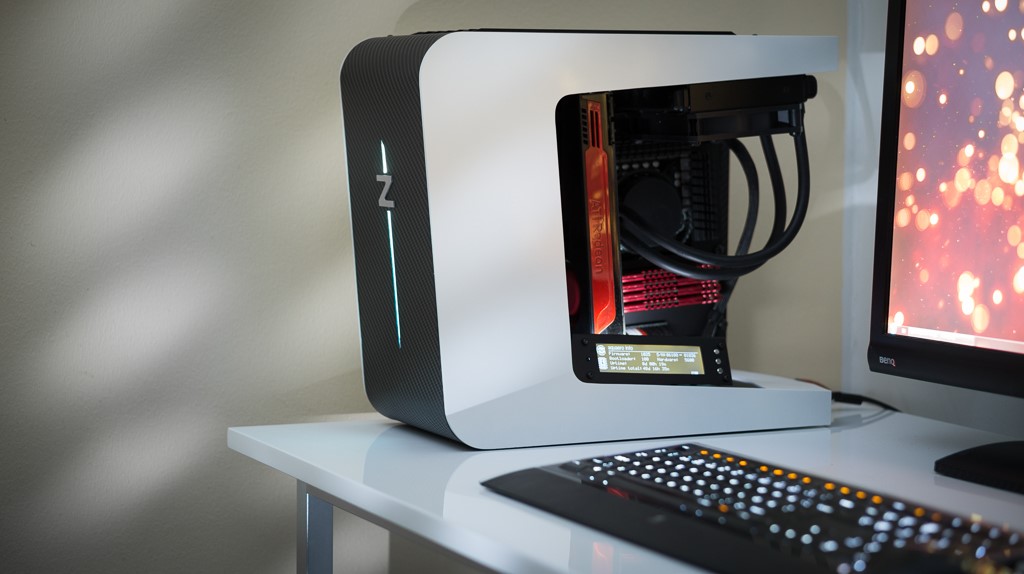

L'inspiration automobile est aisément reconnaissable.

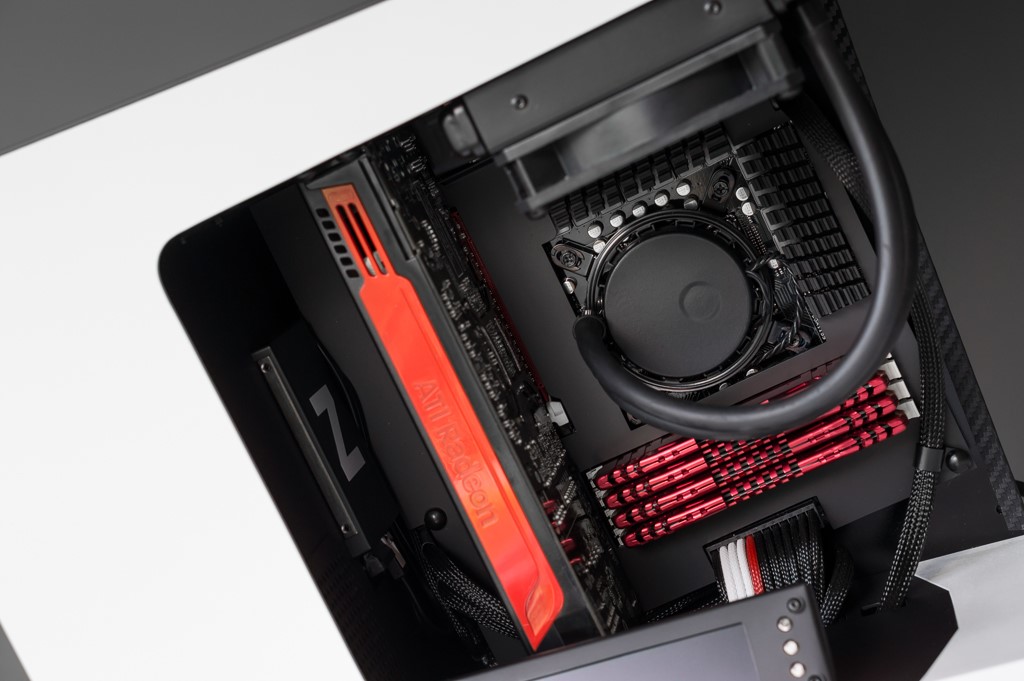

La carte mère Asus ROG Maximus IV Gene-Z a fait un quart de tour à droite avant d'être fixée et de recevoir un cache en alu de 1mm d'épaisseur peint en noir. L'Antec Kühler 620 se charge lui de refroidir le Core I5-3570K qui atteint la fréquence de 4.4GHz.

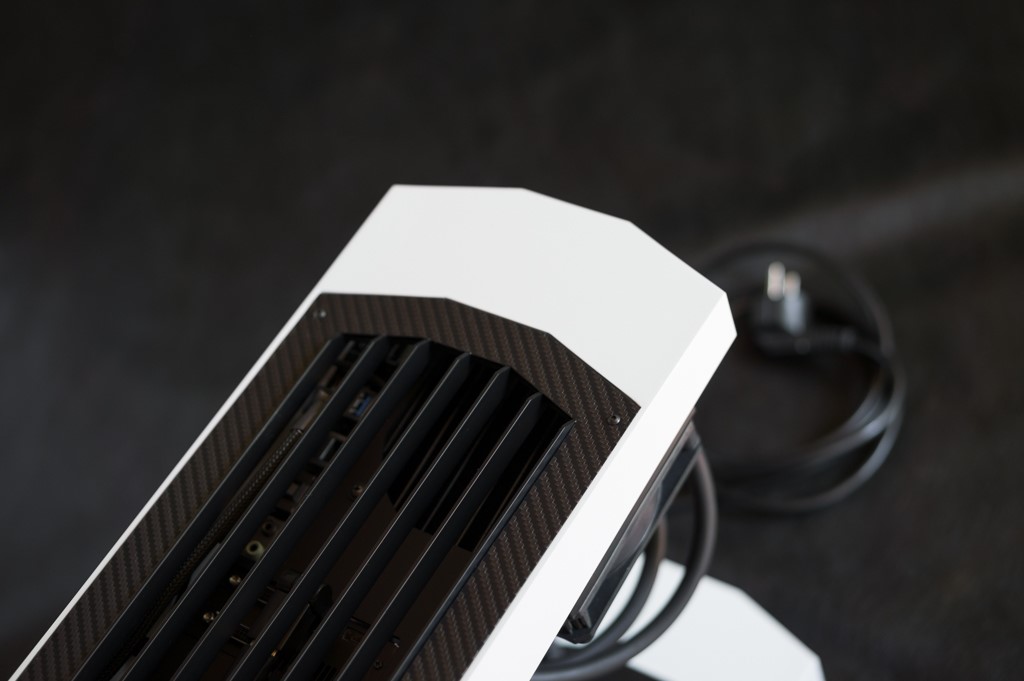

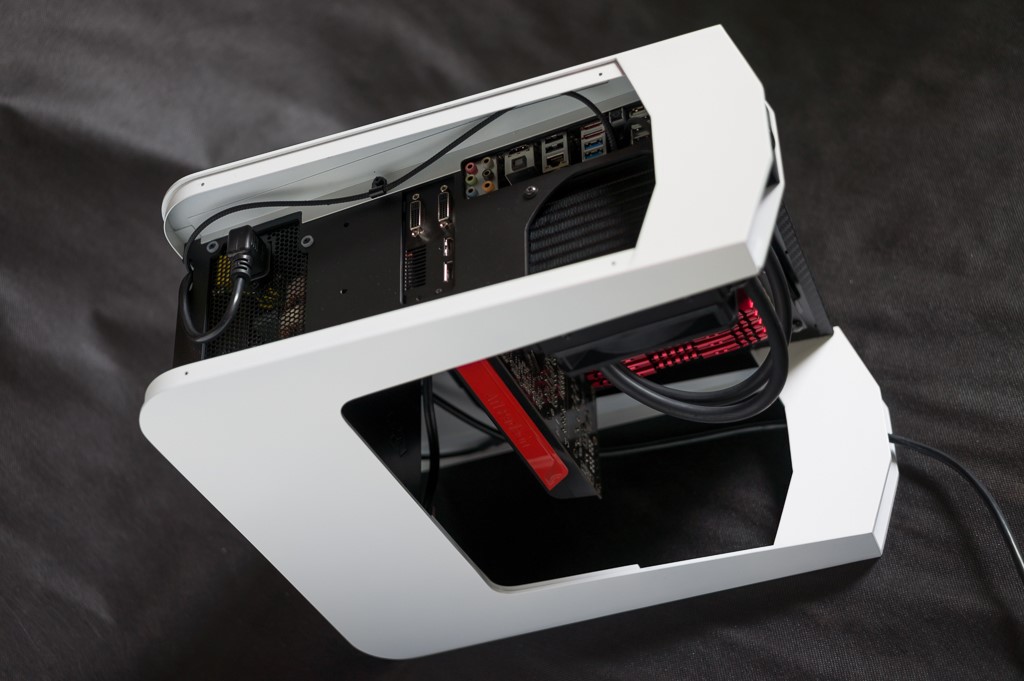

L'ensemble du câblage a été refait et gainé en rouge, noir et blanc pour s'accorder au reste du mod. Les connectiques de la carte mère se retrouvant sur le dessus du boitier, des rallonges ont été créées et gainées pour cheminer à travers la façade et ressortir à l'arrière du boitier, par la partie basse.
L'intérieur est très aérien et épuré.
Deux Vertex 3 120Gb, customisés d'un "Z" qui veut dire Zorro, sont chargés de faire tourner la ZOE. Un affichage Aquacomputer Aquaero 5 Pro placé au bas du boitier nous indique ses mensurations.
Processeur : Intel i5-3570K @ 4.4GHz
Carte mère : Asus ROG Maximus IV Gene-Z
Carte graphique : Asus Radeon HD5850 (remplacée par une HD7850
RAM : G.Skill Ripjaws-Z 4x4GB 1600MHz
SSD : 2x OCZ Vertex 3 120GB
Alimentation : Silverstone Strider Plus 750W
Elle a de bien jolies courbes cette ZOE !
Mais noooooooon Zoé, on avait dit pas de boobs ! Bon, tant pis...
Pour tout plein de photos, c'est direction Bit-TechUn joli mod à nous signaler ? Partagez vos trouvailles pardi !
