Leçon de cuisine du jour : prenez environ 14kg de boitier Antec P180 que vous recouvrez de tubes et de plaques d'aluminium. Parsemez de quelques touches de plexi et de Leds. Préparez le watercooling pendant que vous laisserez reposer la peinture et utilisez quelques câbles rigides en cuivre pour le dressage. Voilà ! Votre Project 180 est prêt pour régaler tous vos amis ! Nous remercions cette semaine le chef Meelobee pour cette recette néerlandaise du P180.

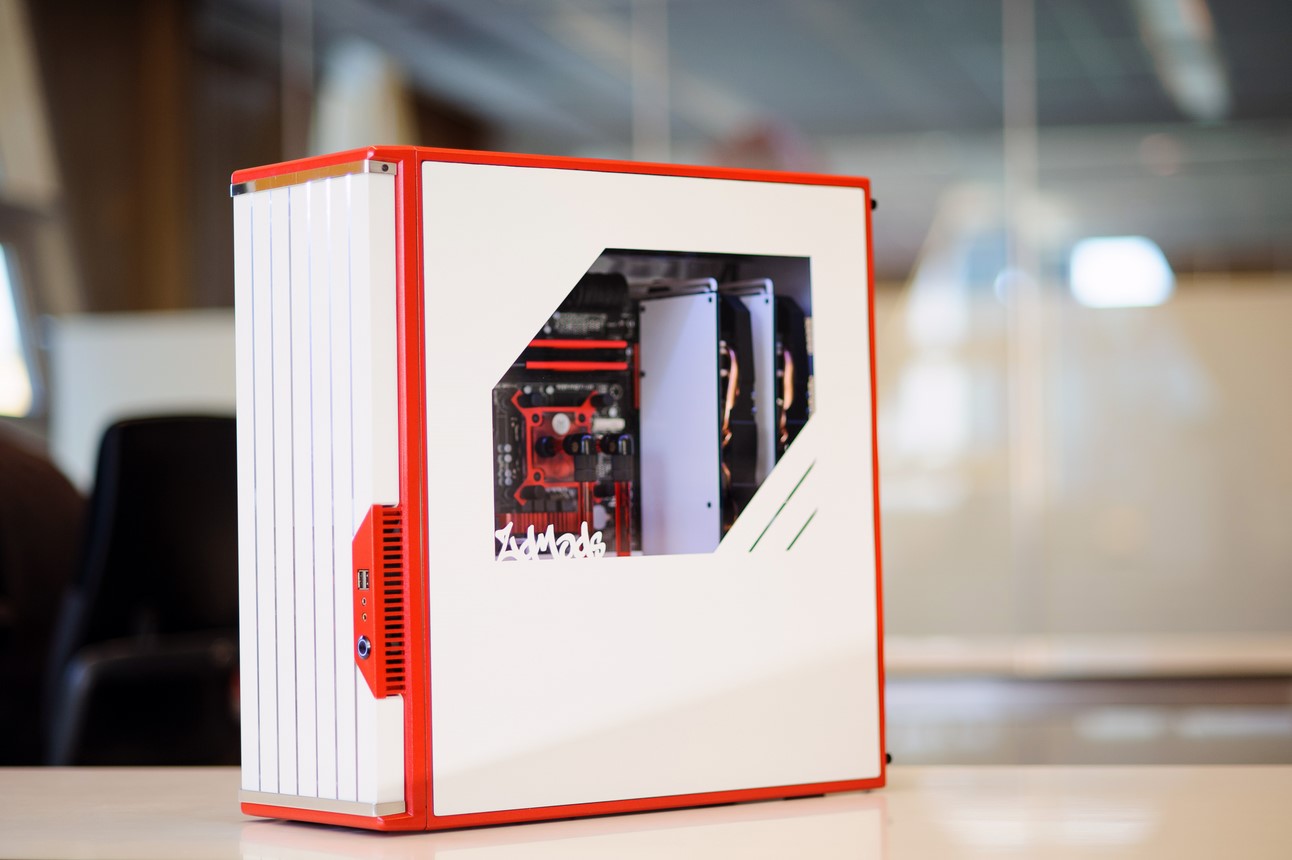

Un boitier modeste à l'origine, que l'on peine à reconnaître !

Pour ceux qui n'ont pas fui à la lecture de cette petite incartade culinaire, vous aurez donc compris que le mod du jour nous vient des Pays-Bas, d'un certain Martijn "Meelobee" Laman. Le boitier a été profondément modifié pour faire face à toutes les facéties de notre moddeur, à l'aide de tubes de 25x25mm et de plaques d’alu. Les plus grosses modifications concernent la façade et le dessus du boitier.

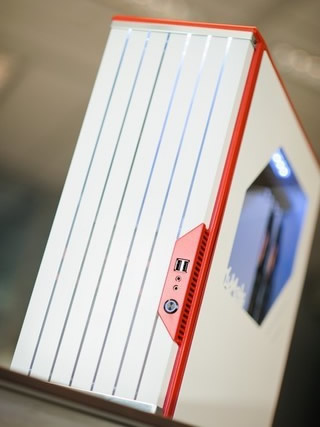

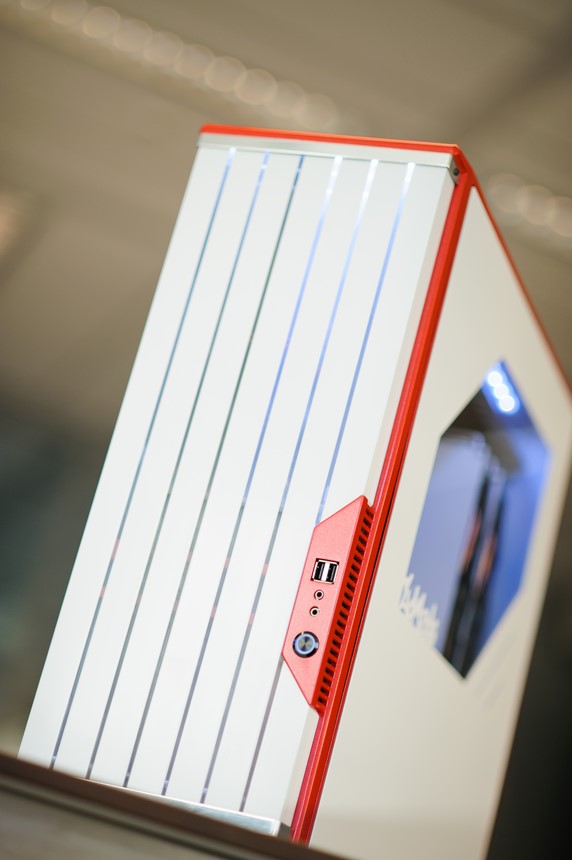

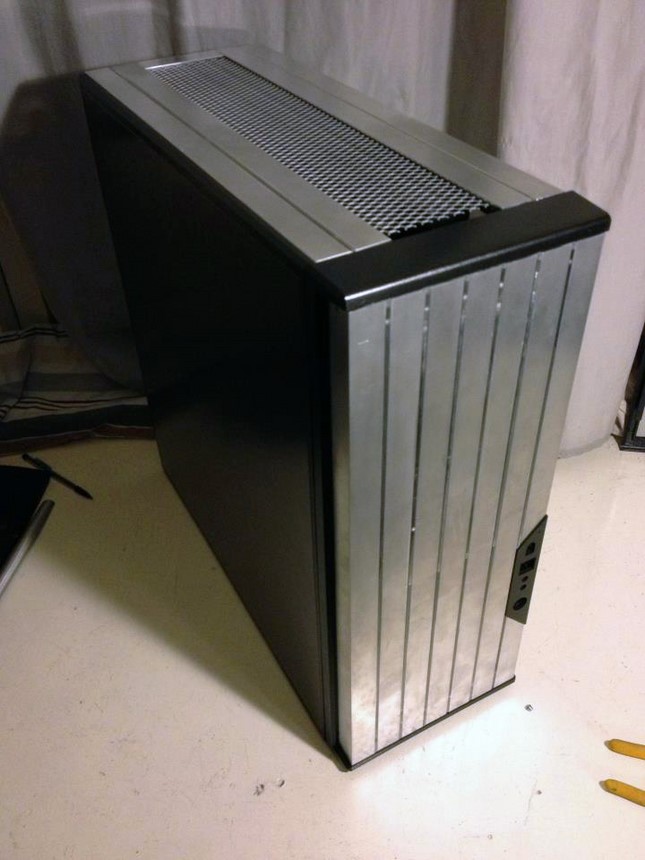

La façade a été complètement redessinée.

La façade d’origine a été retirée et remplacée par une succession de ces tubes en alu de 25x25mm, espacés par des tranches de plexiglass de 3mm d’épaisseur. Les tubes devaient rester de couleur aluminium avec un effet brossé, mais Meelobee n’a pas réussi à obtenir une finition convenable et a donc opté pour une peinture blanche. Les tranches de plexiglass sont, elles, transparentes et intègrent un éclairage blanc à Leds. L’intérieur de la façade a été découpé pour accueillir un radiateur watercooling Alphacool Nexxos ST30 et ses deux ventilateurs. Le top du boitier a reçu le même traitement que la façade et accueille lui un radiateur de 360 (pour trois ventilateurs de 120mm). Des grilles mesh ont été rajoutées pour cacher les ventilateurs.

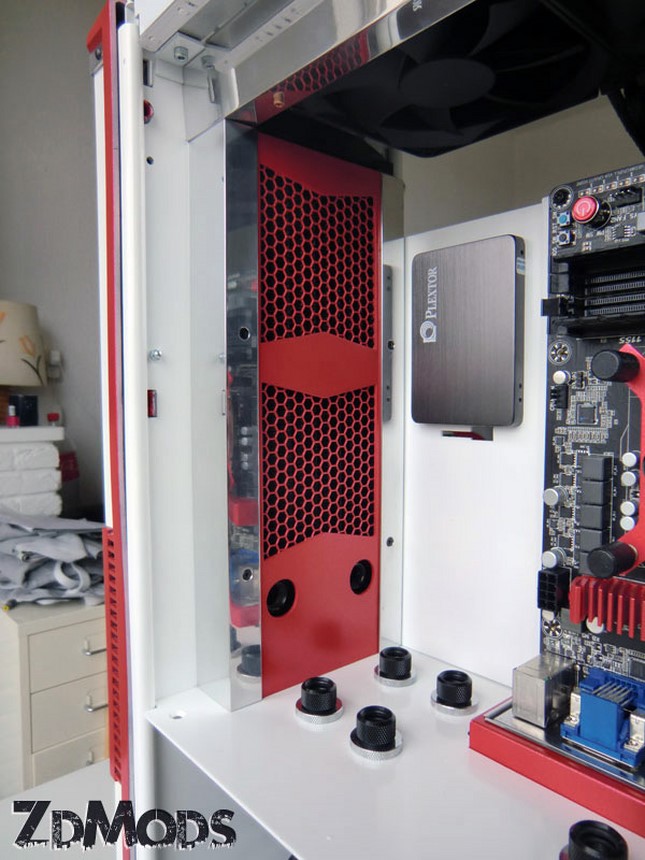

Détail sur la grille du radiateur watercooling et son intégration poussée dans la façade.

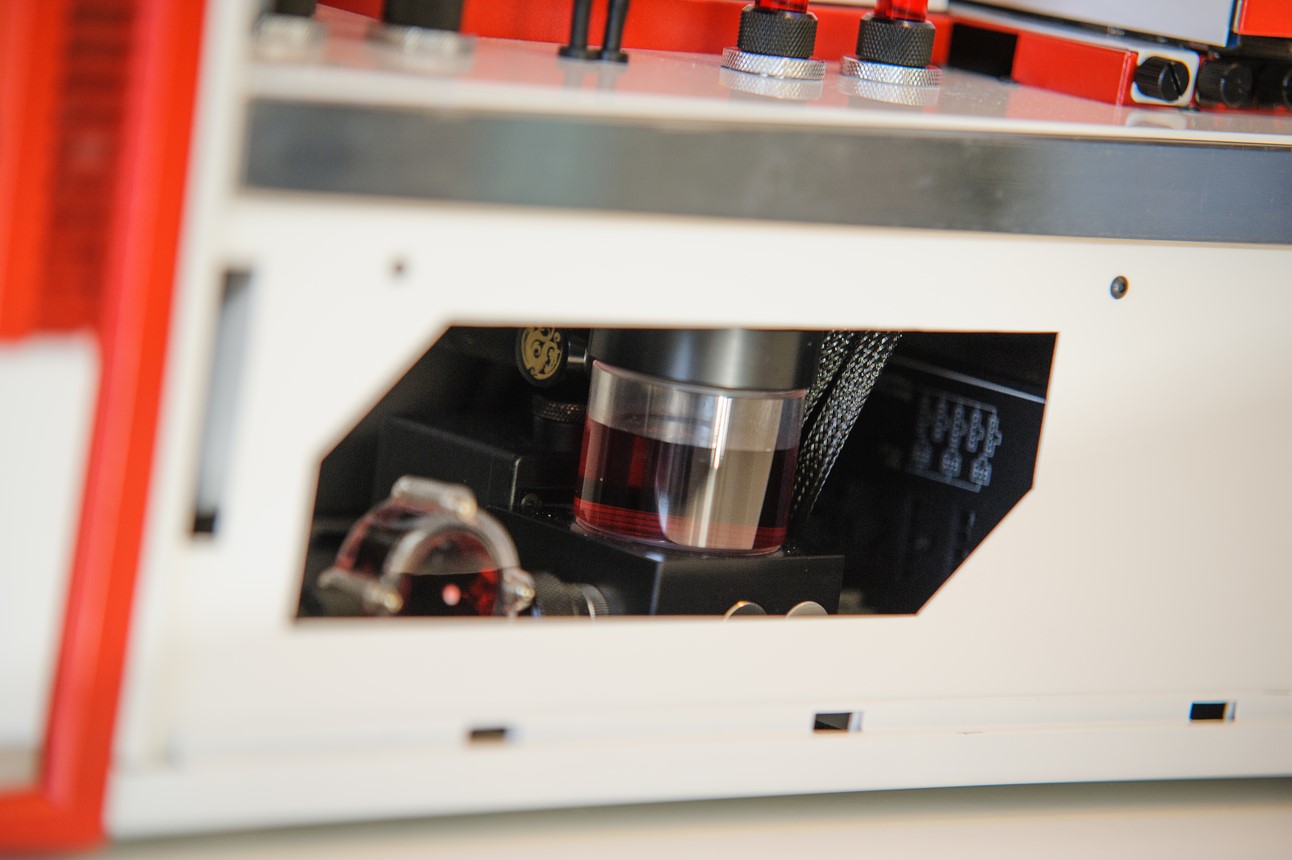

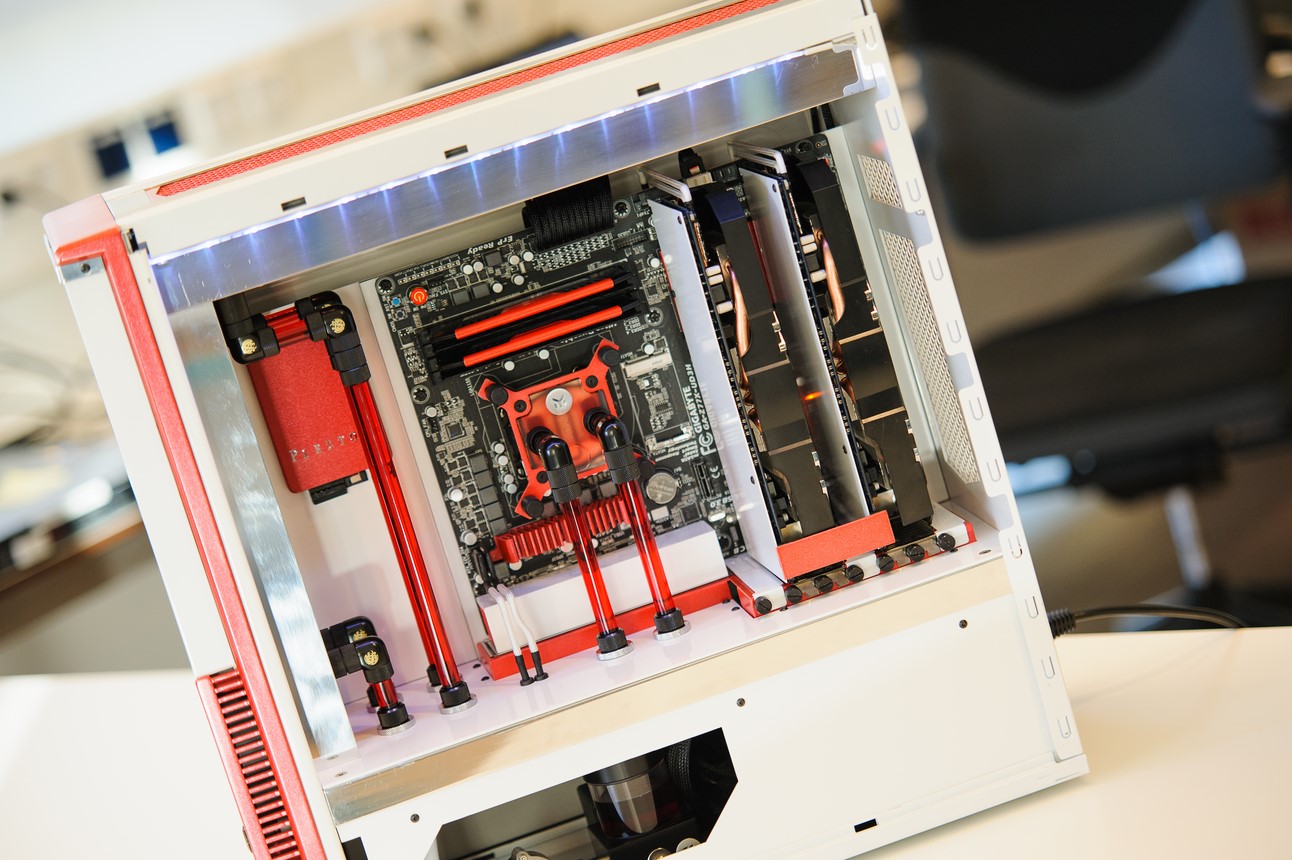

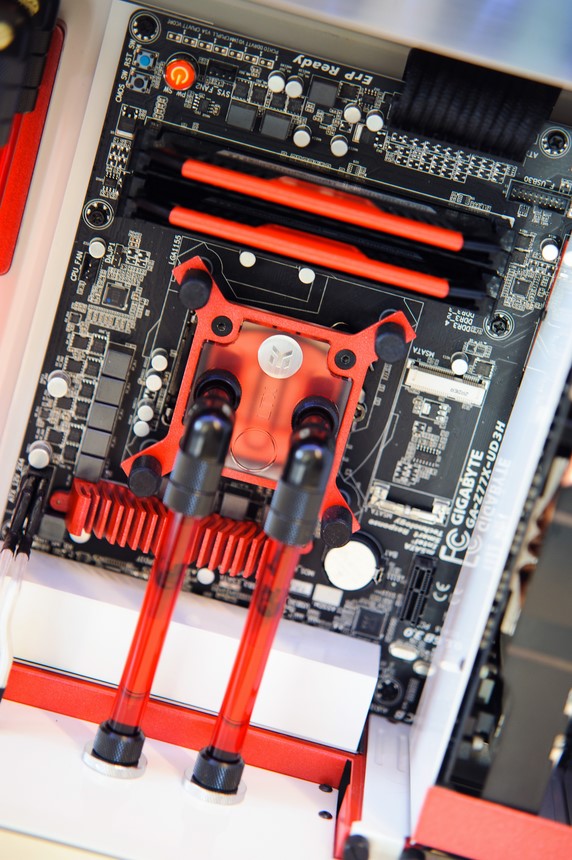

L’une des autres modifications notables concerne l’agencement interne du boitier. Pour faire dans l’originalité, l’intérieur a été transformé en Reverse ATX. C’est-à-dire qu’au lieu d’avoir la carte mère fixée du côté droit du boitier, elle est fixée sur le côté gauche, ce qui impose en temps normal de renverser la carte mère à 180°. Mais pour faire encore plus original, elle est ici tournée de 90° seulement, et se retrouve avec les connecteurs situés … vers le bas ! Renversant. L’astuce a donc été de créer un compartiment dans la partie basse du boitier pour pouvoir y loger les connectiques, l’alimentation et la pompe watercooling par la même occasion.

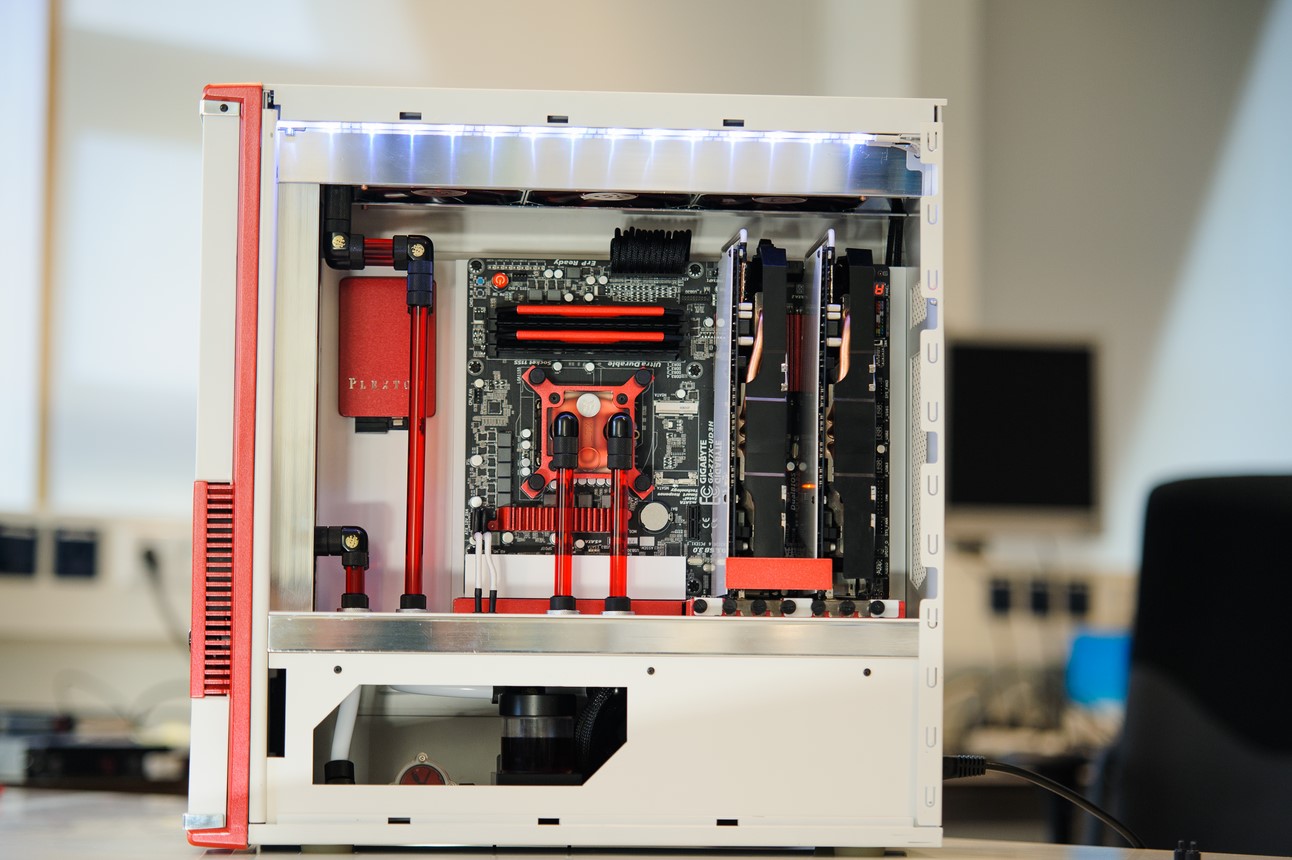

L'agencement revu du boitier a nécessité de profondes transformations.

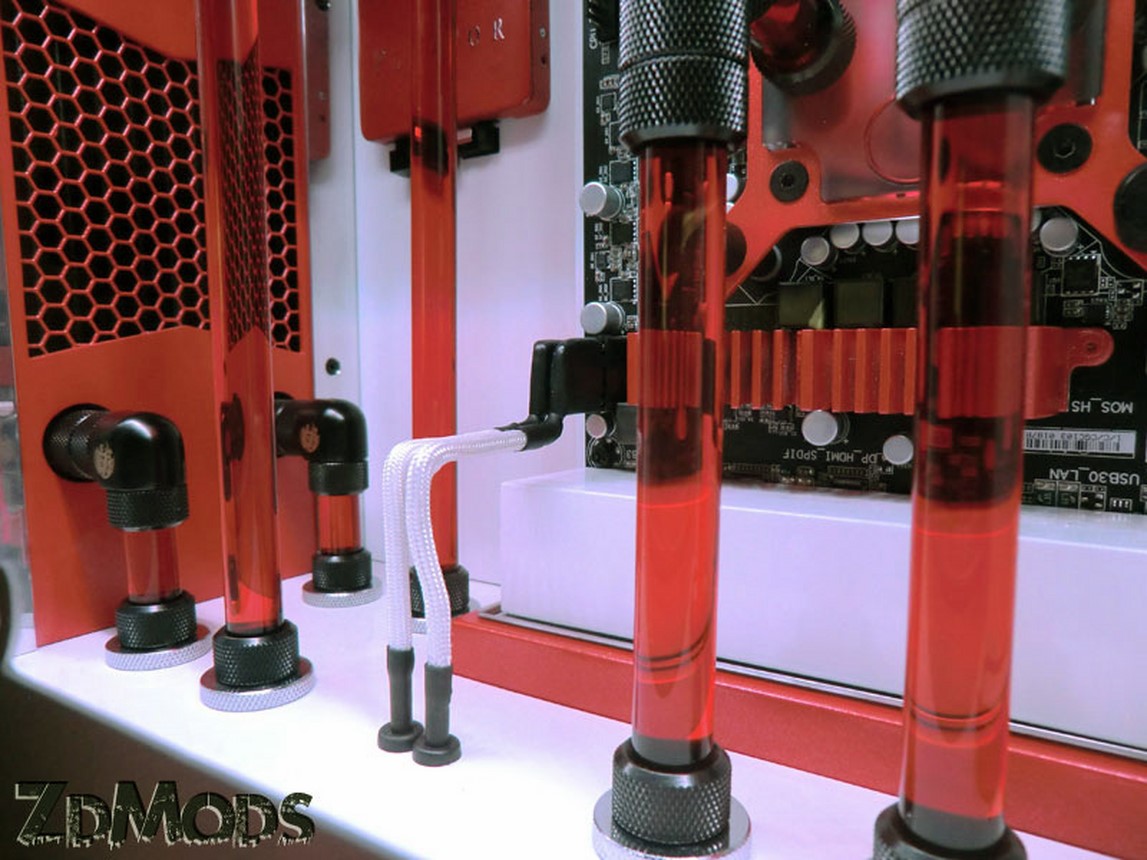

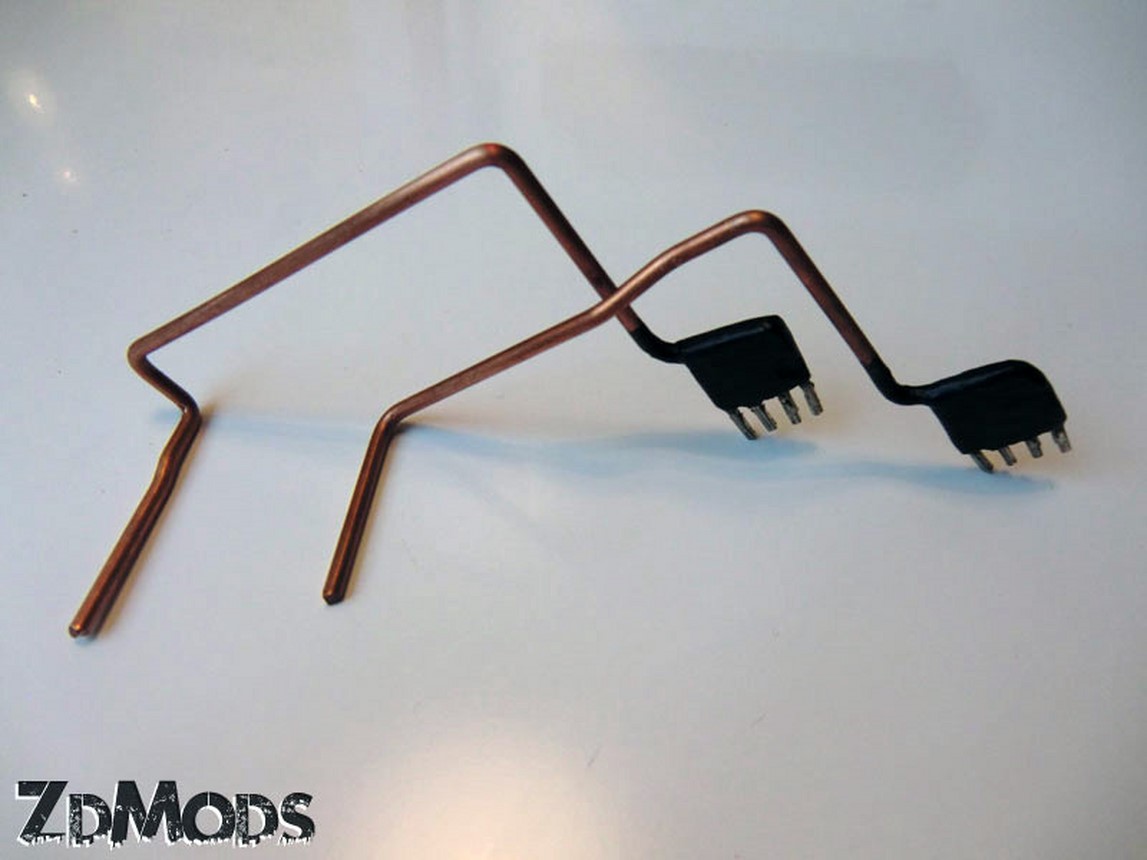

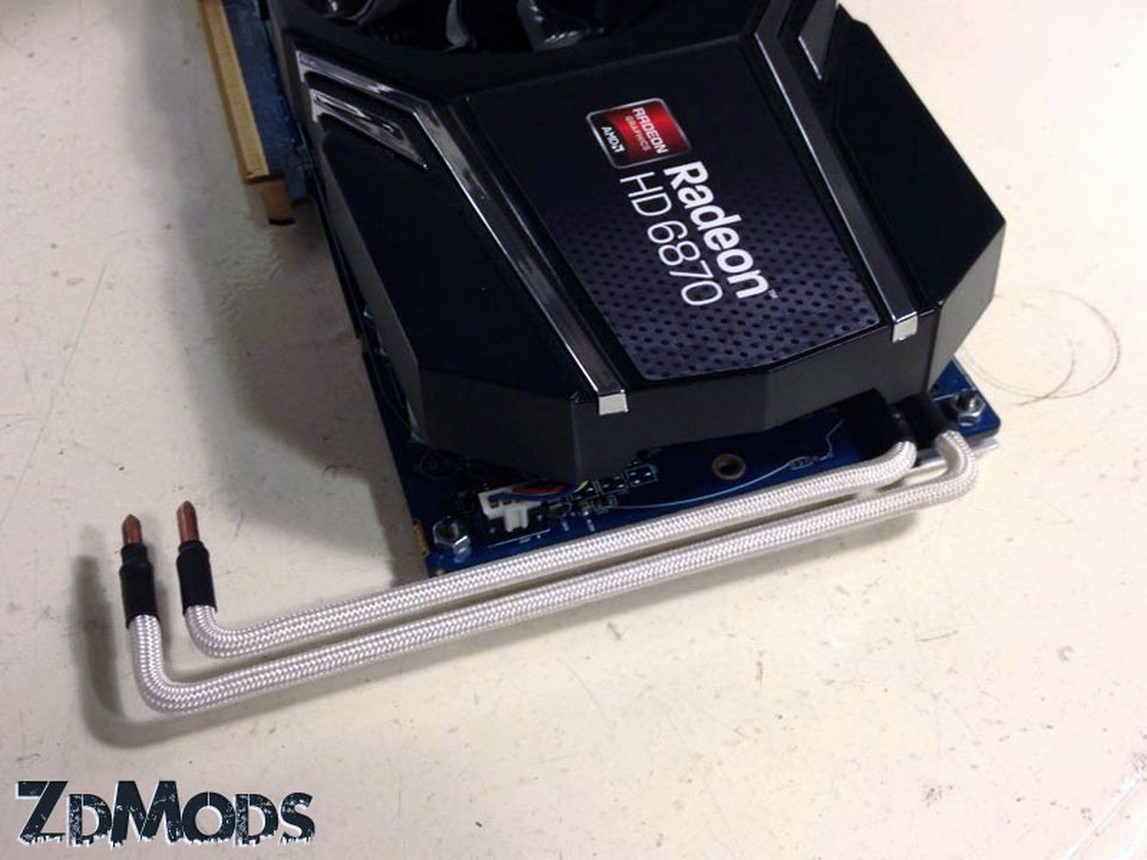

Déjà vu sur le mod « Cooler Master CM 690 III » de K-limes certains des câbles d’alimentation ne sont pas fabriqués avec du fil électrique classique, mais avec des tiges rigides en cuivre. C’est le cas pour les câbles d’alimentation EPS et ceux des cartes graphique. Cela apporte un résultat visuel très épuré. Pour éviter tout court-circuit, les tiges sont recouvertes de Plastidip et gainées avec de la paracorde.

Les câbles d'alimentation rigides sont à la mode, et le résultat est vraiment sympa.

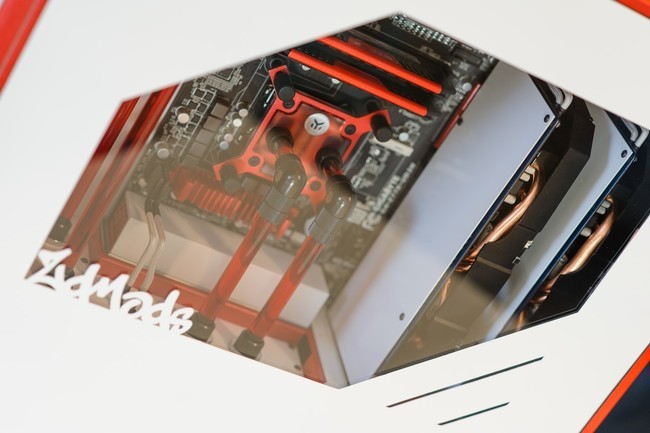

De nombreuses autres pièces ont été créées sur-mesure par Meelobee, comme la porte latérale gauche avec une découpe « ZdMods », les backplates des cartes graphique, etc. La peinture a été réalisée à la bombe, en blanc donc, avec des touches de rouge métallique qui s’accordent avec la couleur du liquide de watercooling.

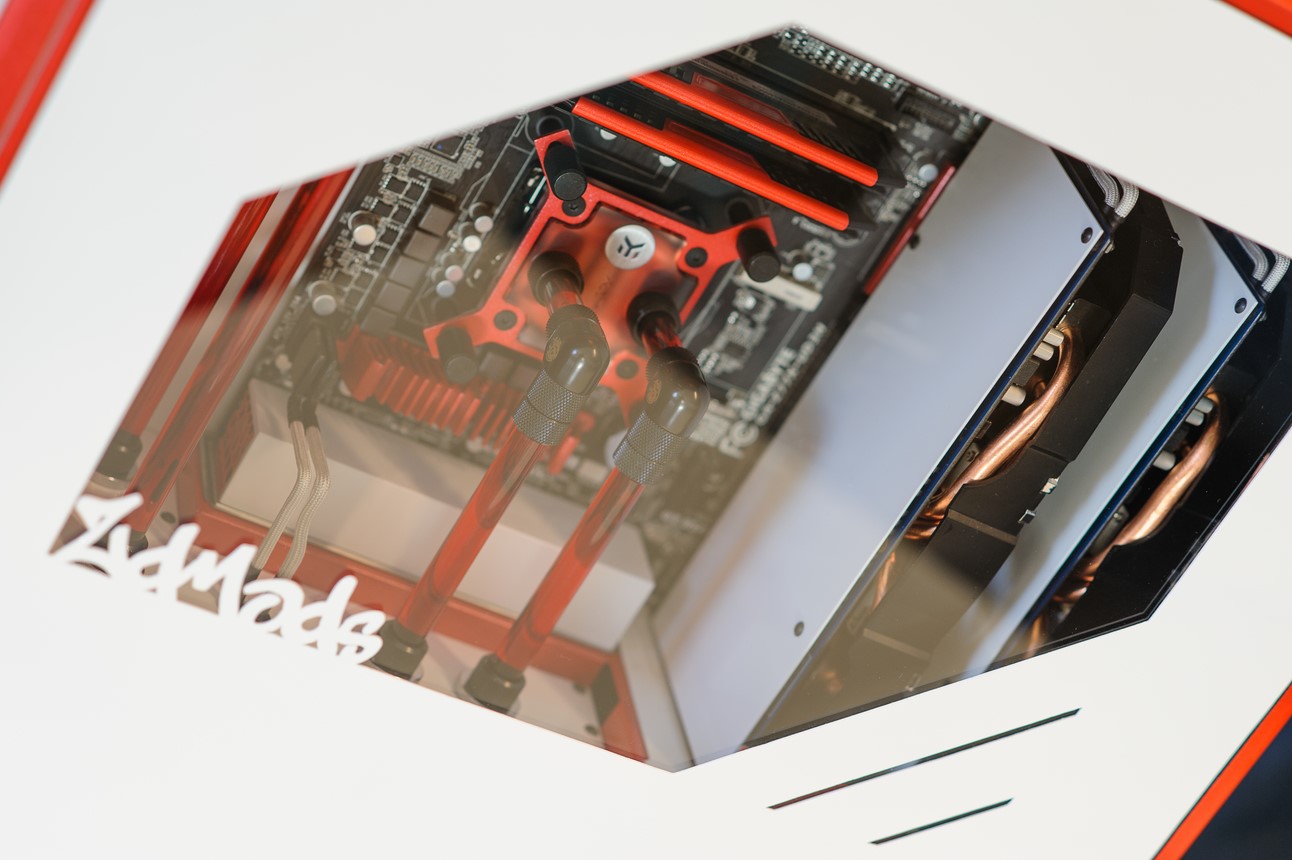

Une petite gravure sur la porte en guise de signature de l'artiste.

Faites un petit tour sur le facebook de Meelobee si l'envie vous en dit.Un joli mod à nous signaler ? Partagez vos trouvailles pardi !
