Que penser du PCB de la GTX 1060 Founders Edition ?
NVIDIA GTX 1060 Founder Edition à poil !
Le PCB de la GTX 660Ti

Hier, NVIDIA annonçait comme on l'attendait sa nouvelle carte Pascal à puce GP106, la GTX 1060. Un seul modèle équipé de 6Go de VRAM pour l'instant, alors qu'on attendait aussi un modèle 3Go qui aurait pu être plus accessible niveau tarif mais qui aurait un intérêt plus limité compte-tenu de la gourmandise en VRAM des jeux aujourd'hui, sans oublier les mods. On a tout de même pu découvrir la Founders Edition de l'engin, qui sera fracturée $299, et la curiosité nous pousse à jeter un oeil à son PCB dans le détail.

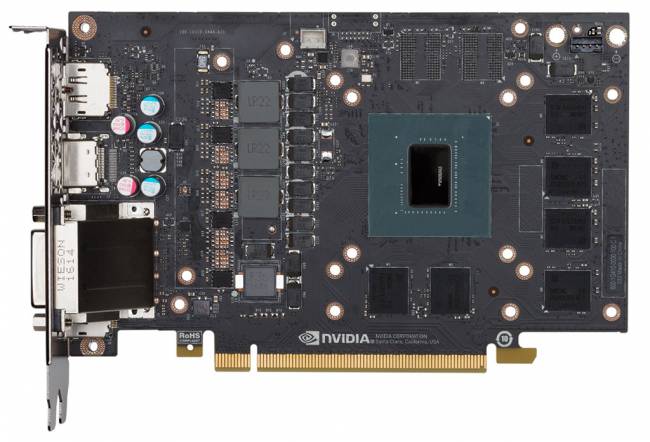

NVIDIA GTX 1060 Founder Edition à poil ! [cliquer pour agrandir]



On avait pu avoir un aperçu de la bestiole il y a quelques jours, avec une image du dos de la carte. On découvrait un PCB minimaliste sans connectique pour un pont SLI et un dissipateur avec une carlingue plus travaillée que les anciens modèles de référence. Qu'apprend-on une fois le nez mis sur les composants de la GTX 1060 Founders Edition ? Le GP106 est accompagné de de six puces de GDDR5 (8Gb/s) et d'un étage d'alimentation à 3+1 phases. Comme vous le savez certainement, la carte est donnée pour consommer 120W et l'alimentation du port PCIe ne suffit pas (75W max) et il a donc fallu lui ajouter une autre source d'énergie, un connecteur PCIe 6-pin (75W de mieux).



Mais alors où se trouve-t-il ? Il n'est pas sur la carte, mais déporté dans le dissipateur. Pourquoi ? Tout simplement pour éviter d'avoir du câblage au milieu de l'ensemble. Ca ne posera aucun problème à qui utilise la carte en l'état, mais sera moins sympathique pour les adeptes du watercooling qui devront alors faire avec les fils soudés au PCB et passant à gauche des quatre broches présentes en haut à droite du PCB avec le connecteur PCIe 6-pin sortant de l'alimentation (l'image qui suit sera plus parlante). Peut-être l'occasion pour les constructeurs de waterblocks de trouver un moyen esthétique de masquer la chose ? Ca sera aussi une opportunité pour les bidouilleurs d'y coller un 8-pin pour voir si la carte apprécie d'avoir un peu plus de jus d'électron (si l'étage d'alimentation arrive à suivre), en attendant les modèles custom qui n'auront certainement pas le problème.

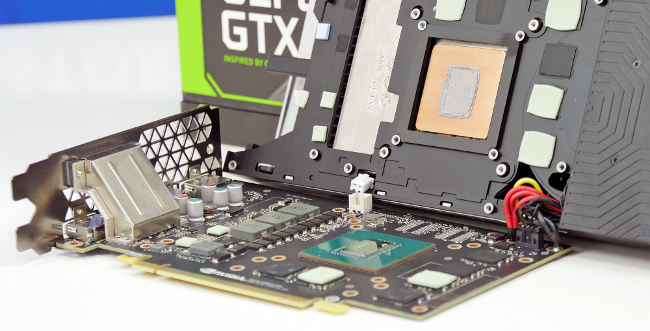

nvidia gtx 1060 alimentation

Un 2-pin pour le logo rétroéclairé, un 4-pin pour le ventilateur et de belles soudures pour le connecteur PCIe 6-pin.



Certains espèrent aussi une version 8Go avec bus 256-bit - à cause des deux emplacements mémoires vides au-dessus du GPU - mais NVIDIA a déjà par le passé présenté des PCB du genre sans pour autant ajouter quoi que ce soit à la suite. Ceux qui se souviennent de la GTX 660Ti et des espoirs au sujet de versions plus musclées pourront relativiser la chose. Pour rappel :

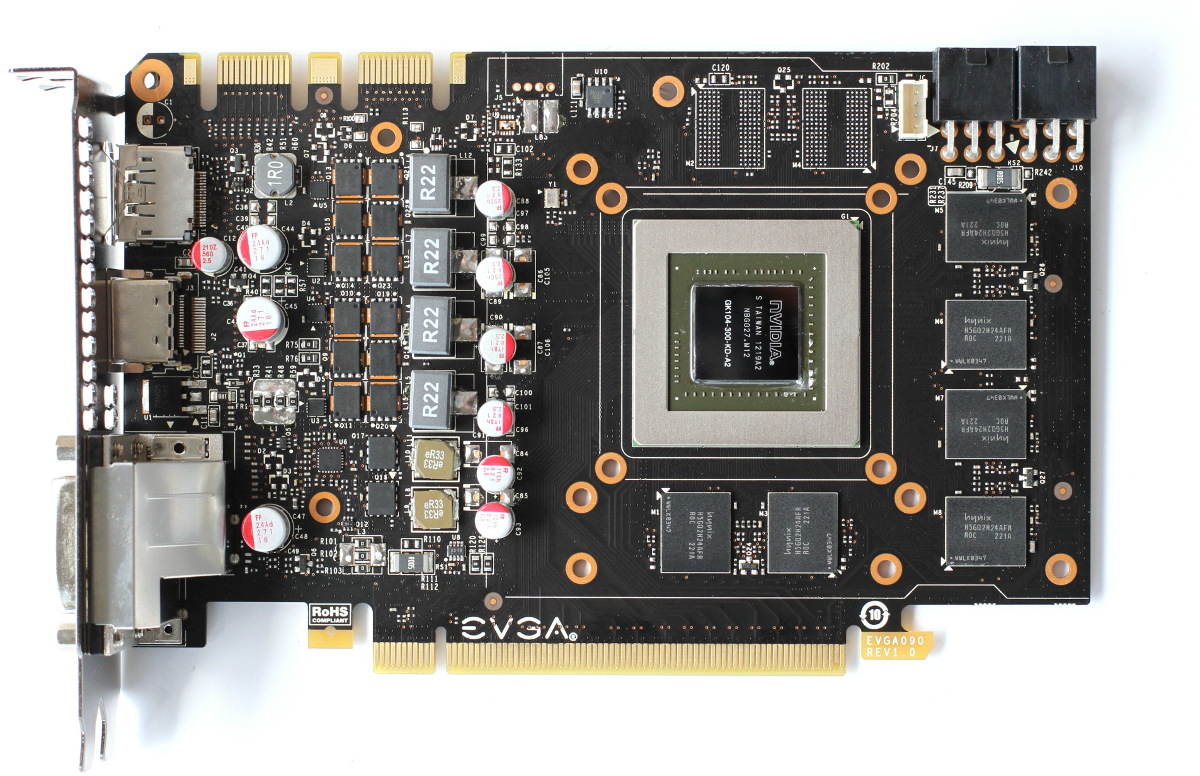

Le PCB de la GTX 660Ti [cliquer pour agrandir]

Le PCB de la GTX 660Ti de référence © Hardware.fr



Puisque l'on parle de GTX X60Ti, la question se pose de savoir si une GTX 1060Ti pourrait arriver. Si jamais c'était le cas, elle n'aurait pas non plus le droit au SLI et devrait venir s'insérer entre les GTX 1060 et GTX 1070 avec une démarcation assez franche dans les performances (puisque les modèles custom pourront faire parler la poudre) et dans les tarifs. Si la GTX 1060 vient se placer à environ 330€, avec une GTX 1070 actuellement à 500€, ça laisse la tranche des 400€ pour une éventuelle GTX 1060Ti, mais avec le risque qu'elle vienne faire de l'ombre à la grande soeur pour qui ne chercherait pas la VR ou l'UHD @60ips. Une telle carte semble assez peu probable puisque la gamme GTX 1000 du caméléon répond en l'état assez bien aux attentes du marché (à part du côté des tarifs surtout pour les cartes à base de GP104 !).

Un poil avant ?

Voici la Inno3D GTX 1060 iChill X2

Un peu plus tard ...

Fruit Ninja passe en réalité virtuelle. Oui, et après ?

La GTX 1060 a été lancée par NVIDIA et on découvre aujourd'hui le PCB de la Founders Edition de la nouvelle carte à puce Pascal GP106.

temps de concentration afin de cerner l'ensemble des subtilités de ce billet à vue de nez disons heuu moins de 3 minutes
