Ce que serait le GK110 des Tesla K20

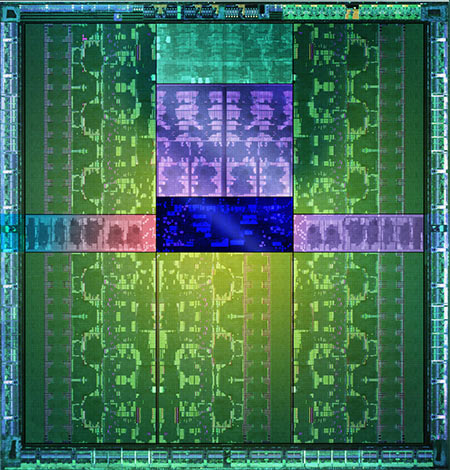

Au mois de mai, Nvidia avait levé une grande partie du voile qui entourait le GK110, la grosse puce Kepler. A ce moment là, le caméléon parlait de 15SMX de 192 Cuda Cores soit 2880 CC au total, d'un bus de 384-bit, de GDDR5 et de 7.1 milliards de transistors. Nous sommes en octobre et selon les allemands de Heise, nous avons des précisions qu'il faut prendre avec précaution. Le produit entrerait en phase de fabrication durant le mois de novembre sous la forme déjà conue du Tesla K20.

 Autre détail, bien que 15SMX seraient présents, il n'y aurait que 13SMX, soit 2496 Cuda Cores actifs. La carte embarquerait 5 Go de cette fameuse GDDR5 sur bus que l'on imagine ne plus être 384-bit portant le tout à une bande passante de 200Go/s. Le core serait cadencé à 705 MHz, aurait 3.52TFLOP/s en simple précision et 1.17TFLOP/s en double précision. Le TDP de 225W via molex 6+8 pins pourrait expliquer la désactivation, si elle est vraie, des 2 SMX dans le produit final. Un tel monstre doit coûter très cher à produire, et vu les rendements de TSMC, il ne faut pas s'attendre à une telle carte "grand public" avant mars, si encore elle existe sur les tablettes du caméléon. Car ce sont 2950€ qu'il faut débourser pour le K20, franchement on ne voit pas comment Nvidia pourrait proposer une version populaire sans sacrifier les spécifications.
