• Montage sur plateformes Intel

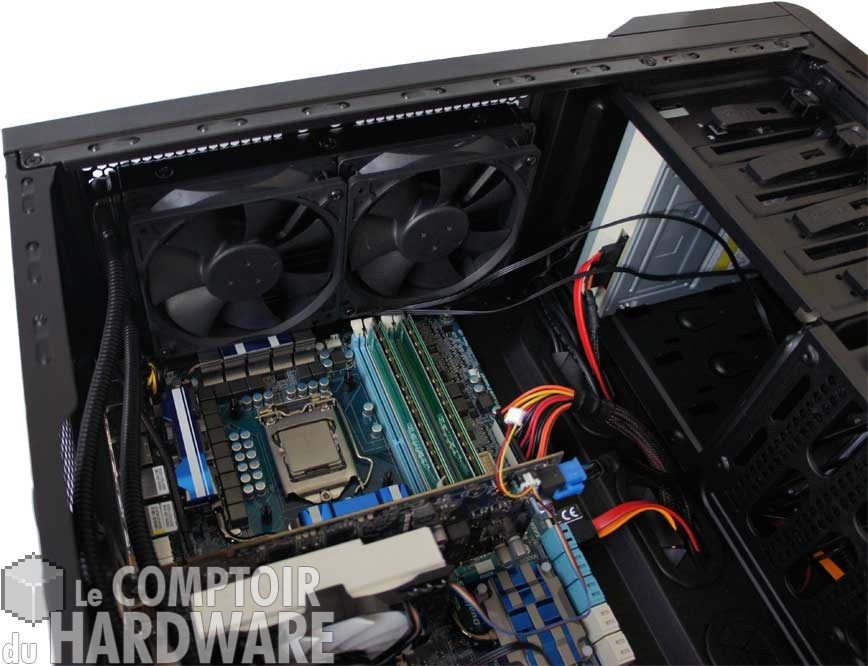

La mise en place du H100 n'est pas différente de celle du H80 en ce qui concerne le waterblock. Avant de commencer, nous installons le radiateur sur l'emplacement double situé sur le haut du boitier. Sur notre plateforme Intel (LGA1156), nous retrouvons la contre-plaque multisocket à placer derrière la carte mère en prenant soin d'ajuster les entraxes.



radiateur h100 [cliquer pour agrandir]backplate corsair hydro series [cliquer pour agrandir]

Là aussi on peut cliquer

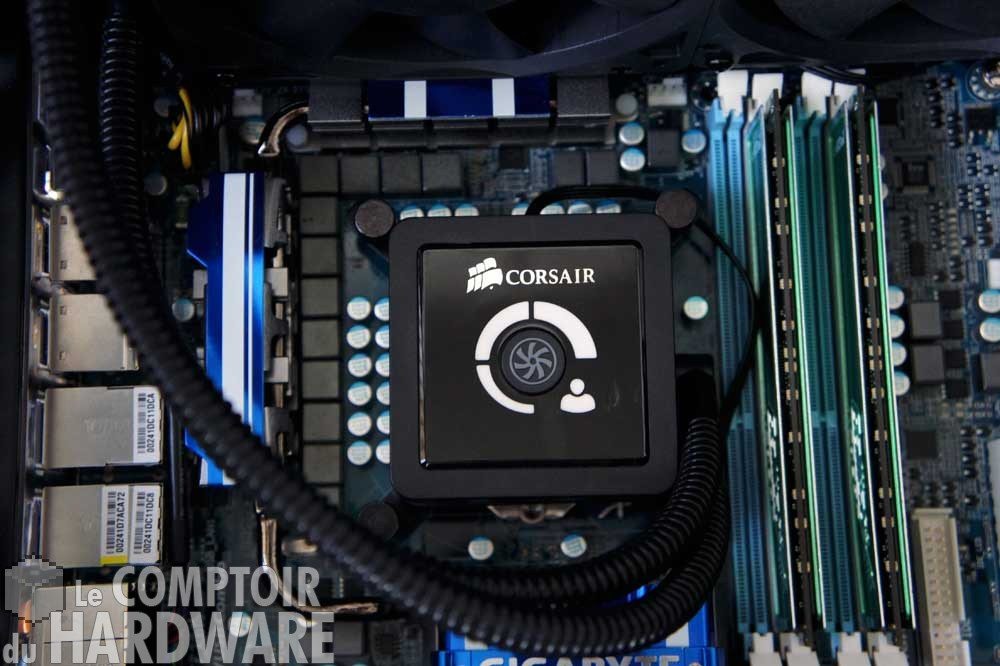

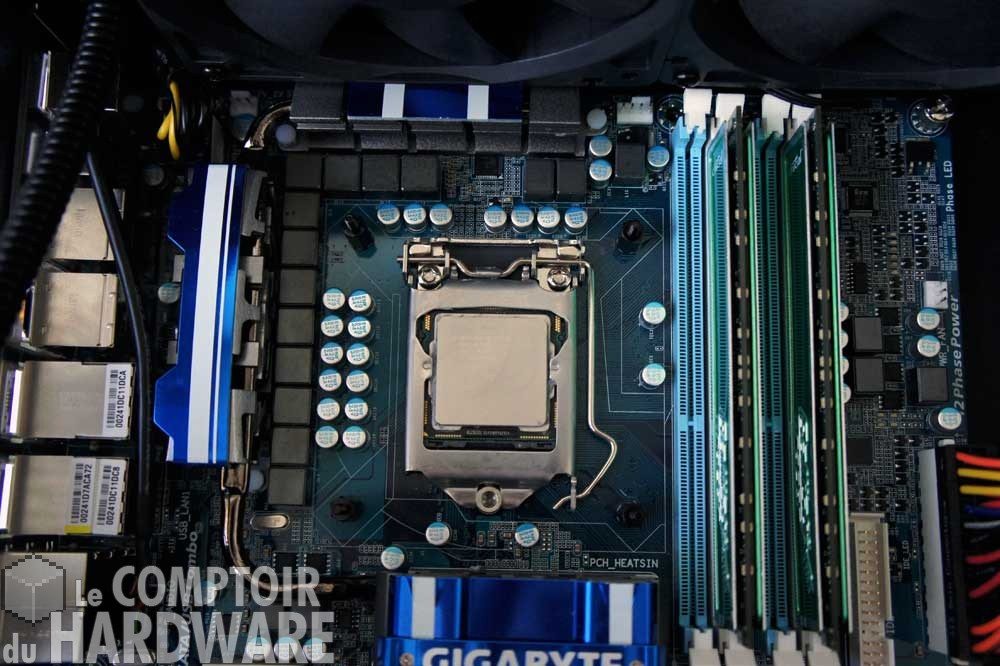

Une fois en place, elle est maintenue sur la carte à l'aide des entretoises livrées. Le waterblock, apprêté du système de rétention adéquat, prend place sur le processeur préalablement tartiné de pâte thermique, sans exagérer bien entendu. Il est fixé ensuite à l'aide des quatre vis à main.



h100 - fixation lga1556 [cliquer pour agrandir]h100 - waterblock en place [cliquer pour agrandir]

On peut toujours cliquer



• Montage sur plateformes AMD



hydro series - fixation amd [cliquer pour agrandir]hydro series - fixation amd [cliquer pour agrandir]

Fixation AMD



Sur AMD on reste sur le système simplissime qui s'appuie sur le cadre de support d'origine du socket (compatible avec le vieux s939).  Le système de rétention se compose de deux crochets qu'il suffit de placer dans les encoches de part et d'autre du socket, et de visser jusqu'à ce que mort s'ensuive ça bloque ; rien de bien nouveau, mais toujours aussi efficace et simple.



corsair h100 [cliquer pour agrandir]

on clique encore là

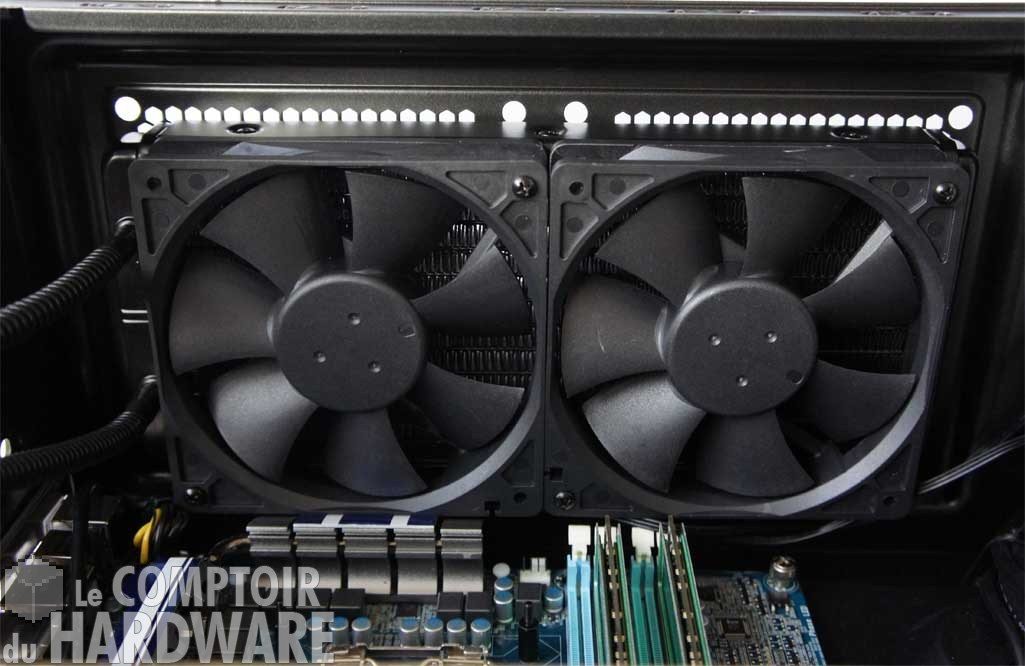

La principale nouveauté, comme vous l'avez vu, réside dans la mise en place du radiateur. Les 240mm d'e largeur nécessitent un emplacement compatible, généralement placé sur le haut des boitiers, pour pouvoir le mettre en place. Il faudra cependant faire attention à deux choses :  d'une part à la compatibilité de votre boitier avec ce type de radiateur et d'autre part à ce qu'il dispose d'un espace suffisant (plus de 50mm) entre le haut du boitier et la carte mère, surtout si celle-ci est équipée d'un radiateur imposant sur le dessus. Le H100 risque alors de ne pas trouver sa place, ce que nous avons pu constater avec le Define R3 et la Gigabyte P55-UD5. Nous avons trouvé un remplaçant et c'est le Carbide 400R qui a été tiré au sort, étant bien entendu conçu pour accueillir le H100 à la base. La mise en place est simple maintenant, il suffit de visser le radiateur sur l'emplacement de 240mm et ça passe juste.
