Test • Spire Gemini

• Le bundle

Cliquez pour agrandir

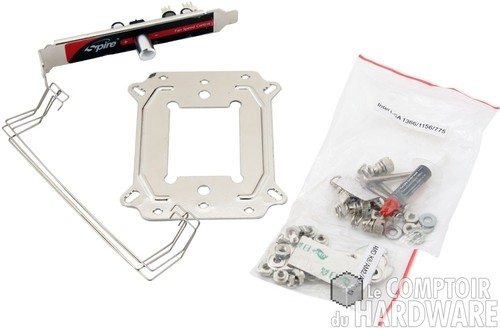

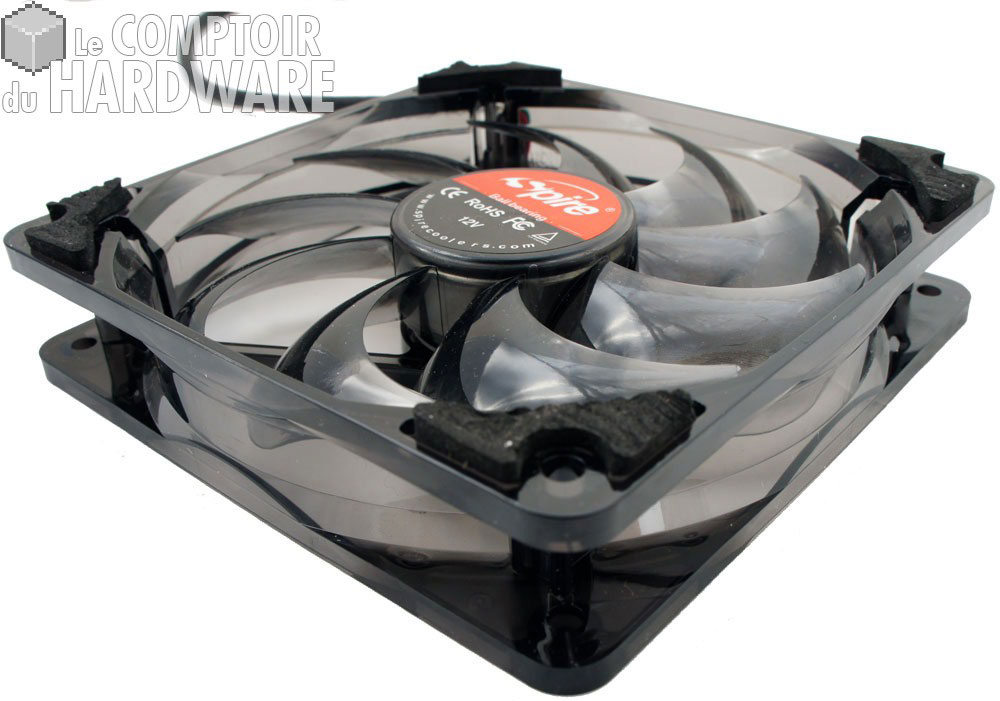

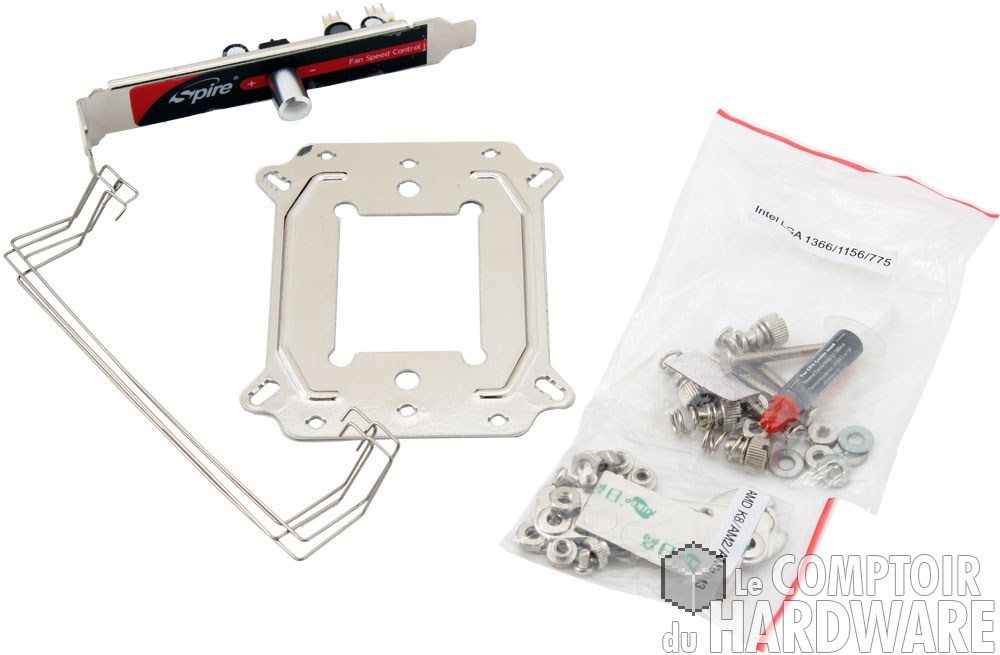

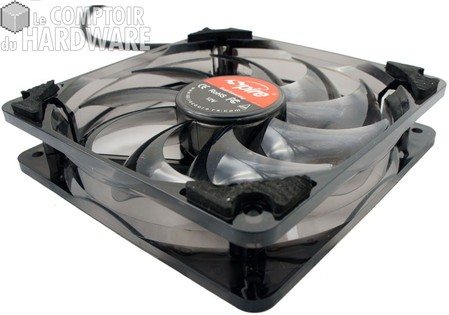

Voyons ce qui nous est offert pour le prix. Le bundle du Spire Gemini se compose alors de deux ventilateurs 120mm Blackstar 9, d'une backplate multisockets destinée au montage sur plateforme Intel et de quatre barres de rétention pour les ventilateurs qui laissent assez facilement deviner quelle partie de plaisir ce sera lors de l'installation ! Vous trouverez également toute la visserie nécessaire au montage sur les deux plateformes, une petite seringue de pâte thermique et un potentiomètre permettant de réguler manuellement la ventilation. C'est un package assez sympathique pour un modèle facturé 45€.

Cliquez pour agrandir

• Montaaaaargh!

La fixation universelle offre un système de montage assez similaire sur chacune des plateformes supportées. Nous nous concentrons donc sur le LGA1156 qui nécessitera l'usage d'un tournevis plat. Nous reviendrons en fin de description sur les quelques différences qui existent sur plateforme AMD.

Cliquez pour agrandir

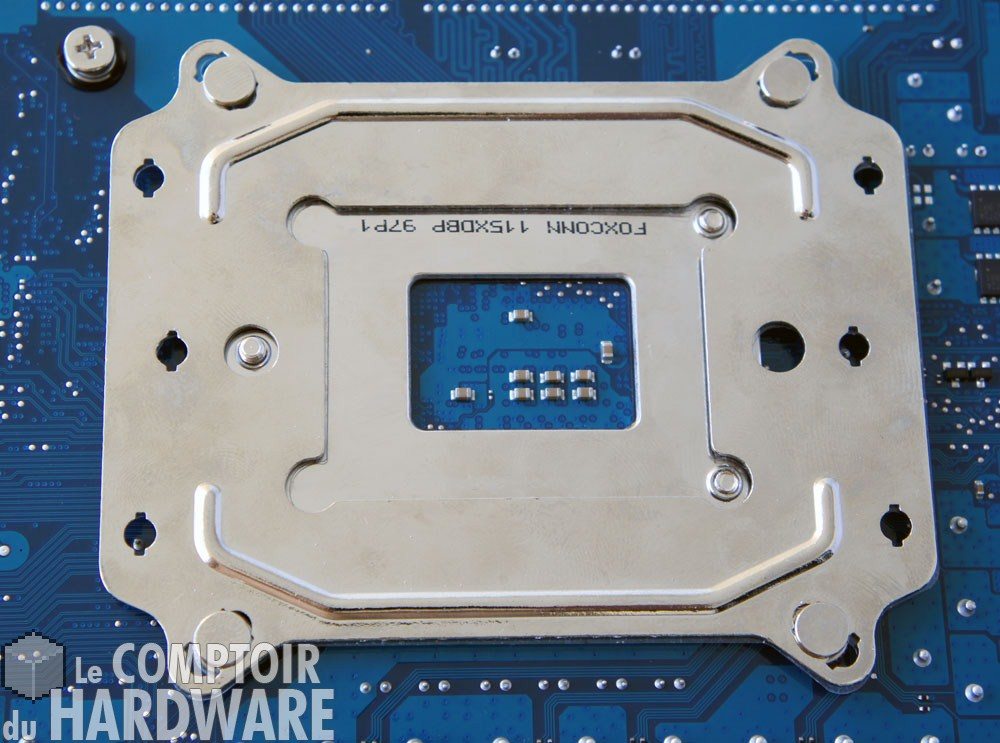

Alors il faut commencer par s'armer d'un tournevis et de beaucoup, mais alors beaucoup de patience. La première étape consiste à apprêter la plaque arrière. On insère les vis dans les emplacements dédiés à la plateforme concernée. Il faut ensuite les bloquer à l'aide d'écrous à mains, puis placer une petite rondelle isolante.

Cliquez pour agrandir

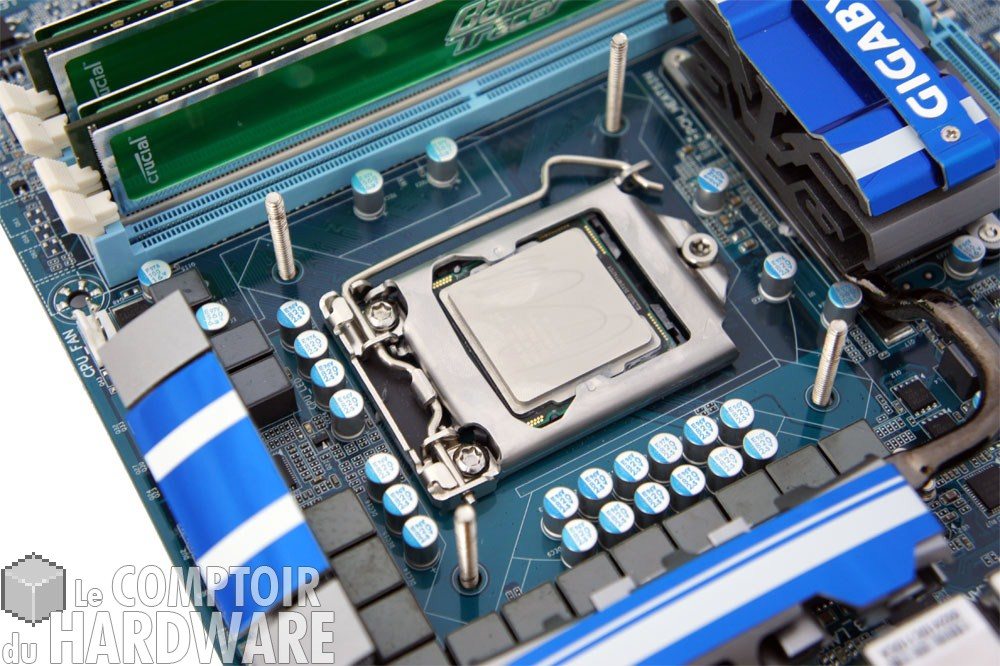

Ensuite, l'épreuve continuera hors boitier, c'est un conseil que nous donnons pour ne pas y laisser trop de cheveux si vous ne souhaitez pas ressembler à certains membres de l'équipe du Comptoir. Placez la backplate derrière la carte mère et disposez l'ensemble à plat sur une table ou tout autre support qui vous conviendra. Déposez de la pâte thermique sur le processeur et placez-y le Gemini. Placez les quatre rondelles sur les vis qui dépassent de la plaque disposée sur le ventirad. Ensuite on s'arme de son tournevis et de sa patience et on installe les écrous à ressort sur chaque vis.

Cliquez pour agrandir

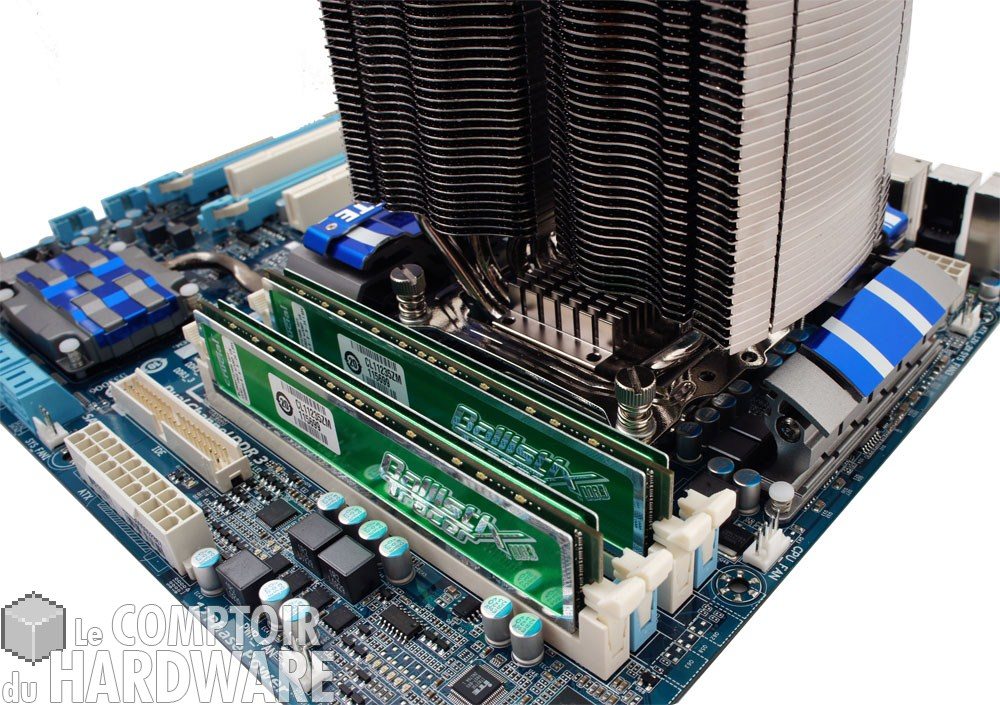

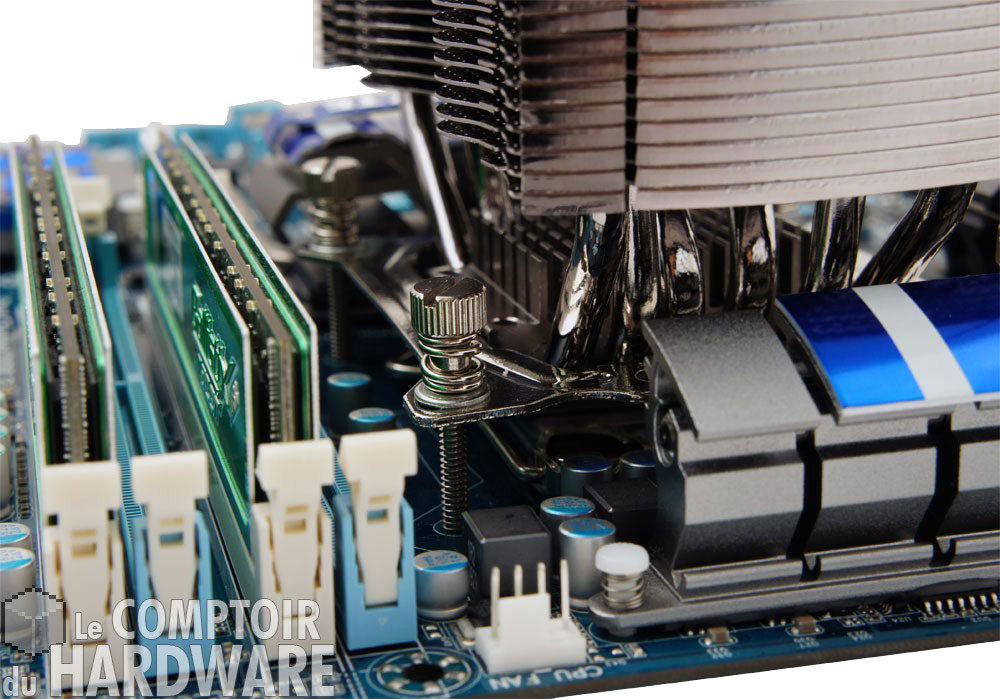

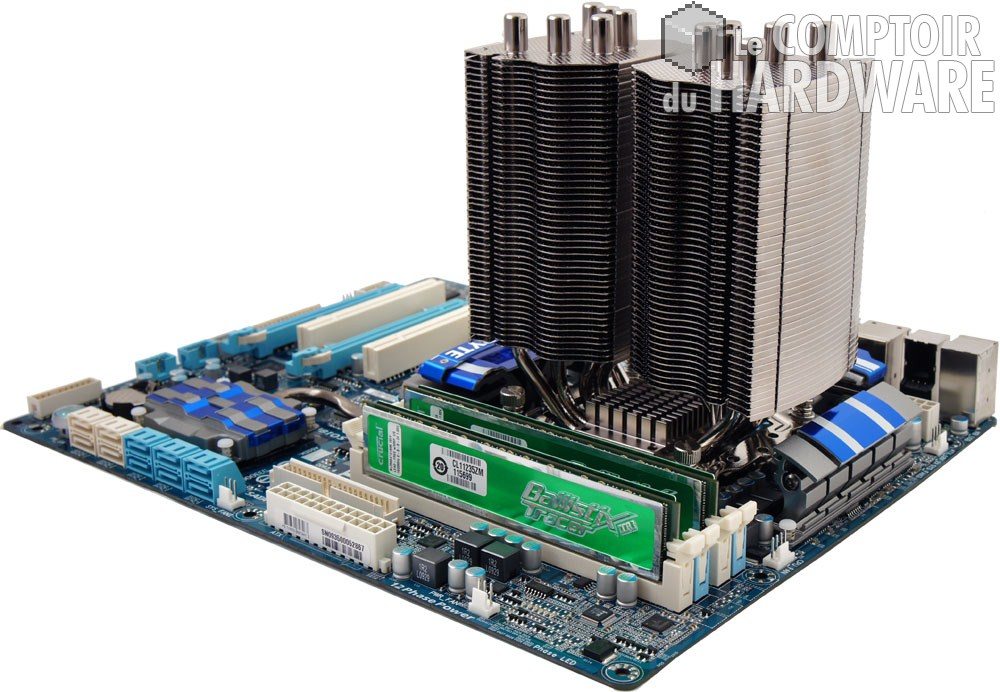

En principe, il suffit de serrer en utilisant un schéma en croix assez habituel. Mais là, nous tenons à souligner la piètre qualité de fabrication des écrous, tordus dans les ressorts pour certains, et la nécessité de forcer pour que les écrous atteignent les vis. Faites alors très attention de ne pas riper et endommager un composant périphérique au socket. Une fois cette étape terminée le montage est fini et vous pouvez remonter votre configuration.

Cliquez pour agrandir (saurez-vous reconnaitre le testeur ? ;) )

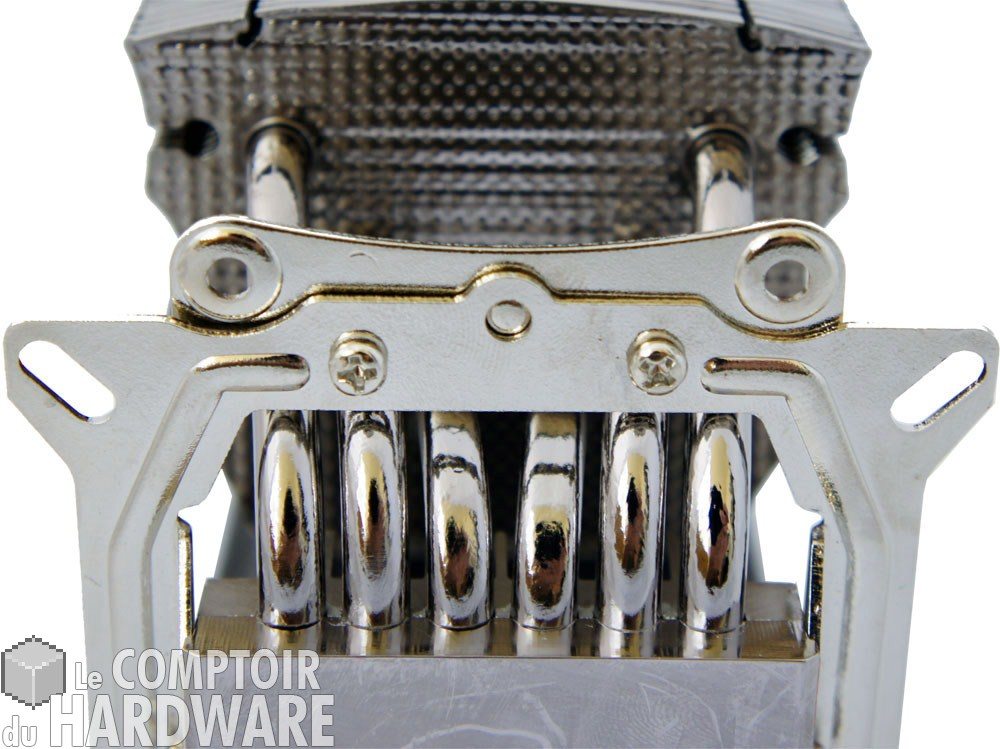

Deux mots sur l'installation du Gemini sur notre plateforme AM3. Le kit préinstallé nécessite l'ajout de deux plaquettes de part et d'autre pour permettre la fixation du radiateur (le nombre de vis utilisées ou la façon de maintenir le radiateur diffèrera selon que l'installation soit faite sur s754 et s939 ou sur AM2/3). Il est malgré tout beaucoup plus aisé de mettre en place ce ventirad sur cette plateforme, grâce notamment à des écrous à main bien plus facile à manipuler. Spire fourni également des écrous classiques et la clé de serrage qui va avec si vous le souhaitez.

Trêve de blabla et place aux tests !
