Test • ASRock Z690 Phantom Gaming-ITX/TB4

• Buuuuuuuuuuuurn !

Le refroidissement de l’étage d’alimentation se compose de deux radiateurs reliés par un caloduc. L’un de ces deux radiateurs profite également d’un petit ventilateur de 30 mm, expulsant l’air chaud via la backplate. Plusieurs réglages sont disponibles dans le BIOS afin de définir son comportement. Nos oreilles fragiles nous ont imposé le réglage « Performances Â», meilleur compromis entre nuisances sonores et efficacité de refroidissement, cela étant nous ajouterons dans une MAJ rapide le comportement avec une ventilation plus faible pour les amateurs de silence.

Le format mini ITX représente bien entendu une difficulté supplémentaire pour mettre au point un refroidissement efficace, peu d’espace étant disponible pour les radiateurs. Le travail réalisé par ASRock permet tout de même de limiter la casse, malgré seulement 10 phases dédiées au CPU. Au final, l’étage d’alimentation atteint une température d’environ 80°C selon la sonde interne, ce qui reste dans les limites de fonctionnement de ce type de composants. Attention donc à bien réguler la ventilation de votre boitier si d'aventure vous coupliez cette mobo à un CPU qui envoie du pâté.

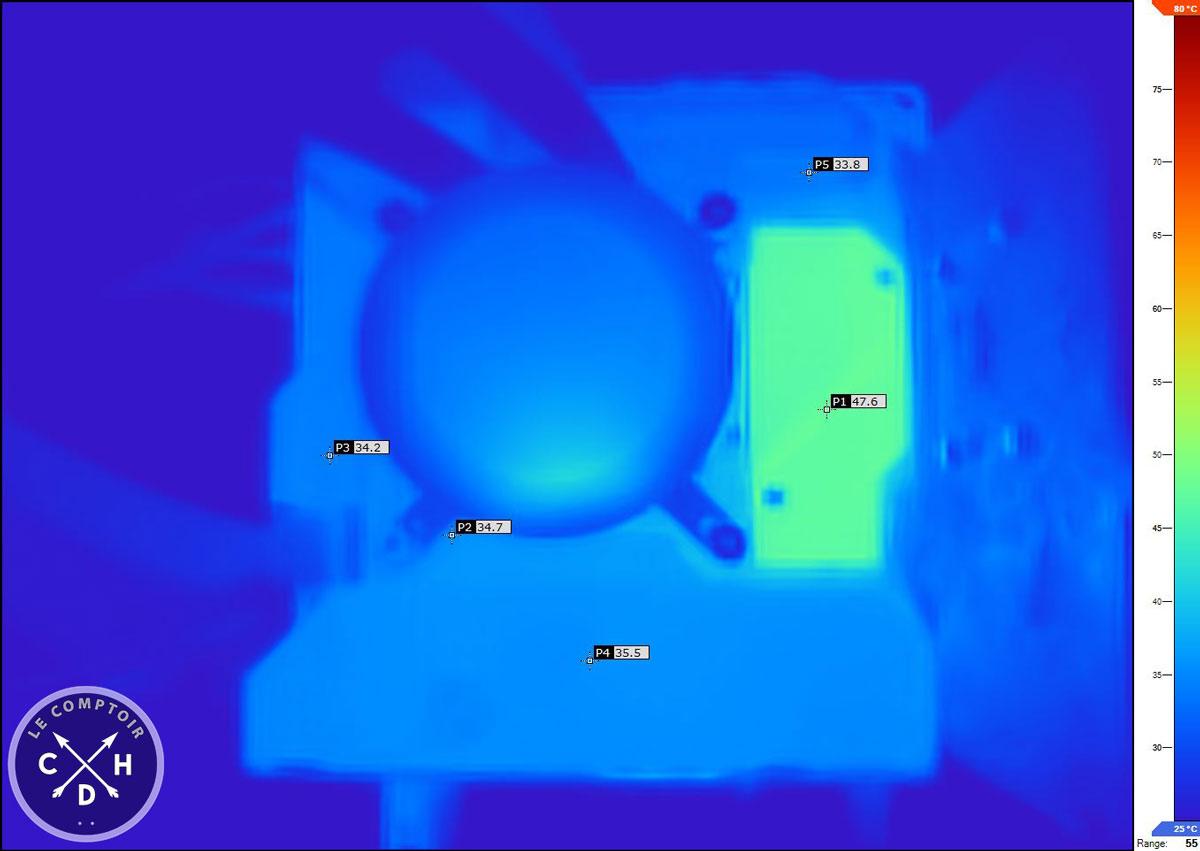

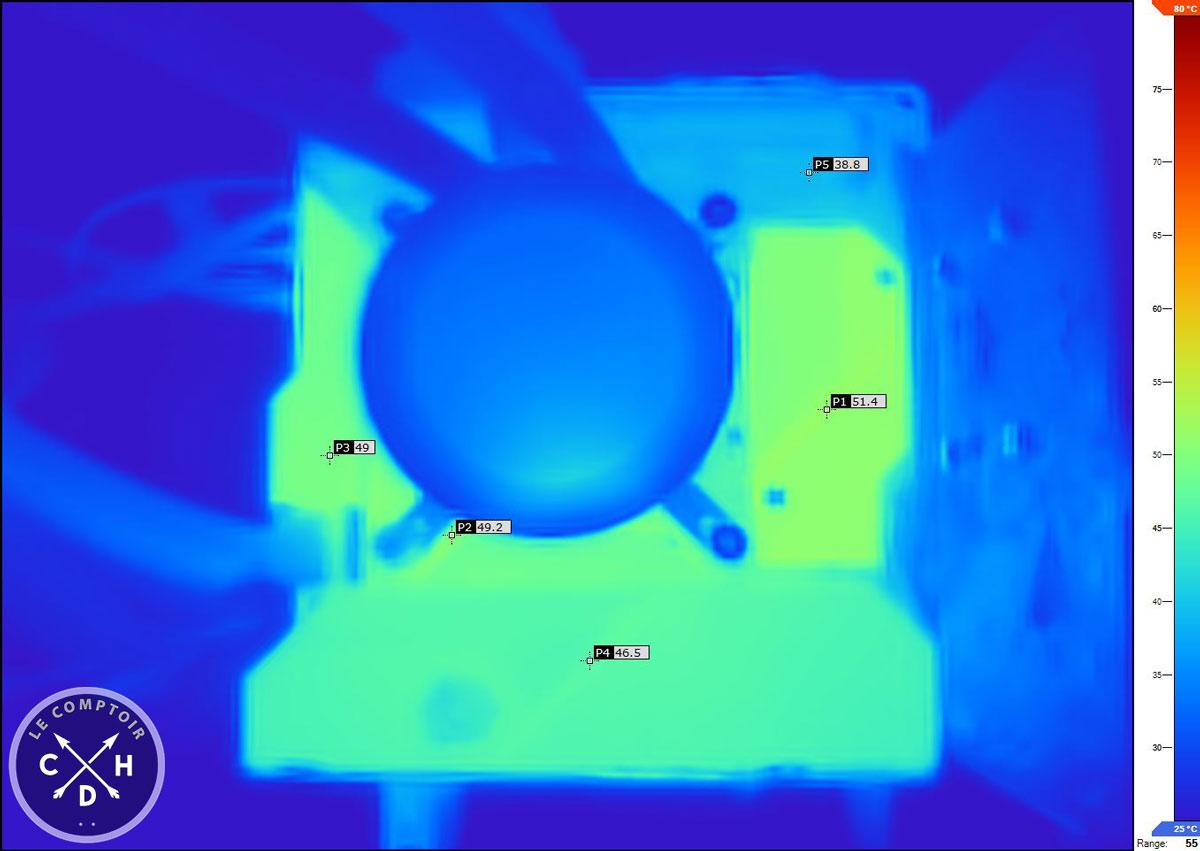

en haut : images infrarouges de la carte mère au repos et en charge à 125 W

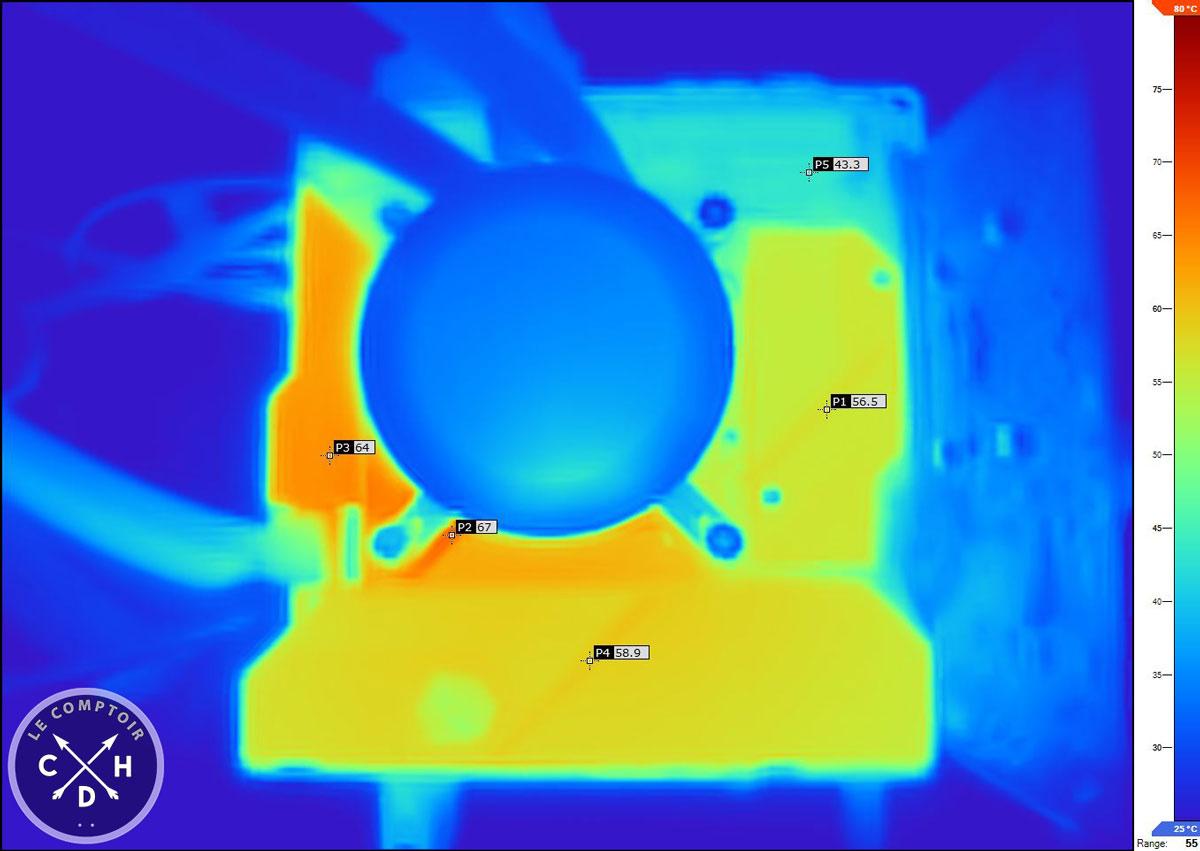

en bas : da grozz charge a 225 W

Par manque de place, ASRock utilise le radiateur du chipset Z690 comme support pour accueillir l’un de SSD M.2. Cela complique forcément un peu la dissipation thermique de ces deux composants, mais au final on reste ici aussi dans des limites acceptables de températures.

• Comment que ça sonne ?

Les prestations sonores chez ASRock sont généralement assez soignées, nous devrions avoir sans surprises un comportement acceptable de ce bon bon vieux couple ALC1220 / NE5532 :

Le bruit de fond et la dynamique sont tous à fait corrects. On notera cependant un méchant bruit et des harmoniques idoines sur la plage comprise entre 50 et 80 Hz, que l'on peut attribuer à l'alimentation du système, mais dont l'ampleur est certainement davantage due à notre protocole simplifié pour cette carte. Nous reviendrons dessus sur une prochaine MAJ pour vérifier ce point. En attendant, prenez ces mesures à titre informatif, bien qu'il devrait en résulter un son propre et clair, avec une stéréophonie réduite. À noter que si vous aimez le vrai surround, la case carte son vous sera indispensable. ITX oblige... Et puis on reste sur un codec qui ne vaudra jamais une carte son dédiée.

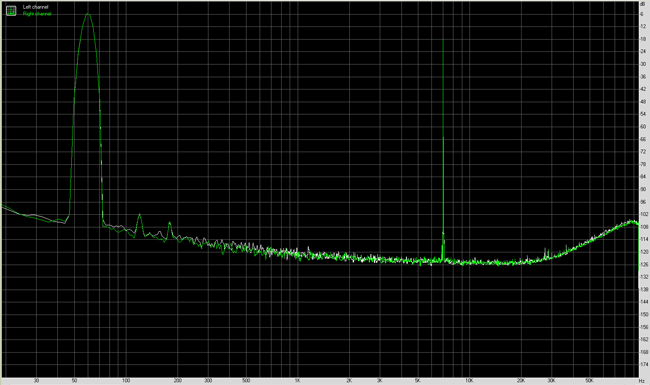

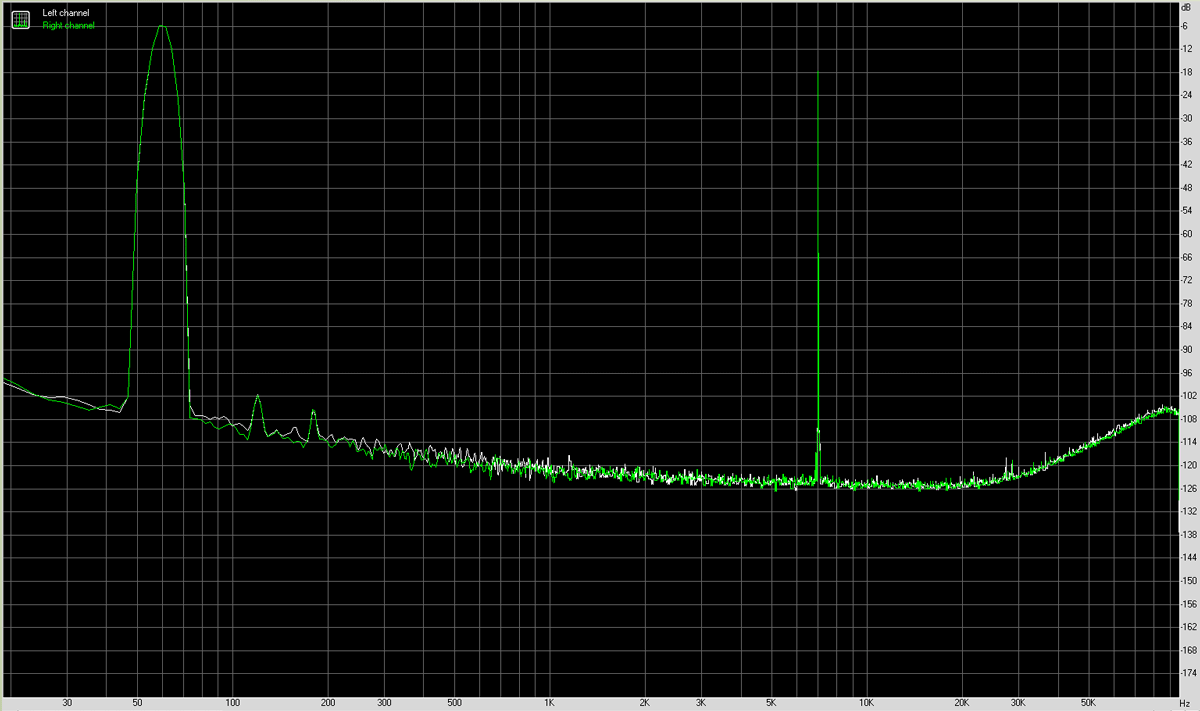

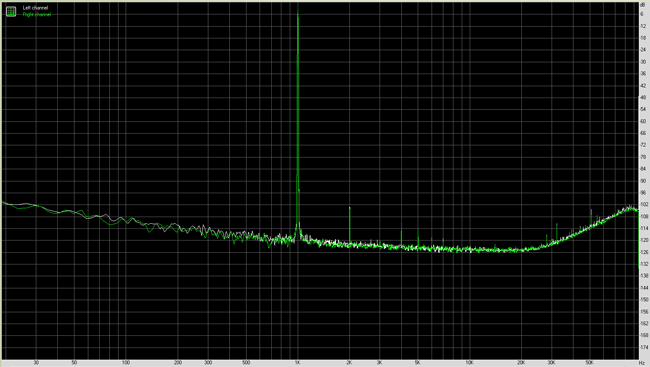

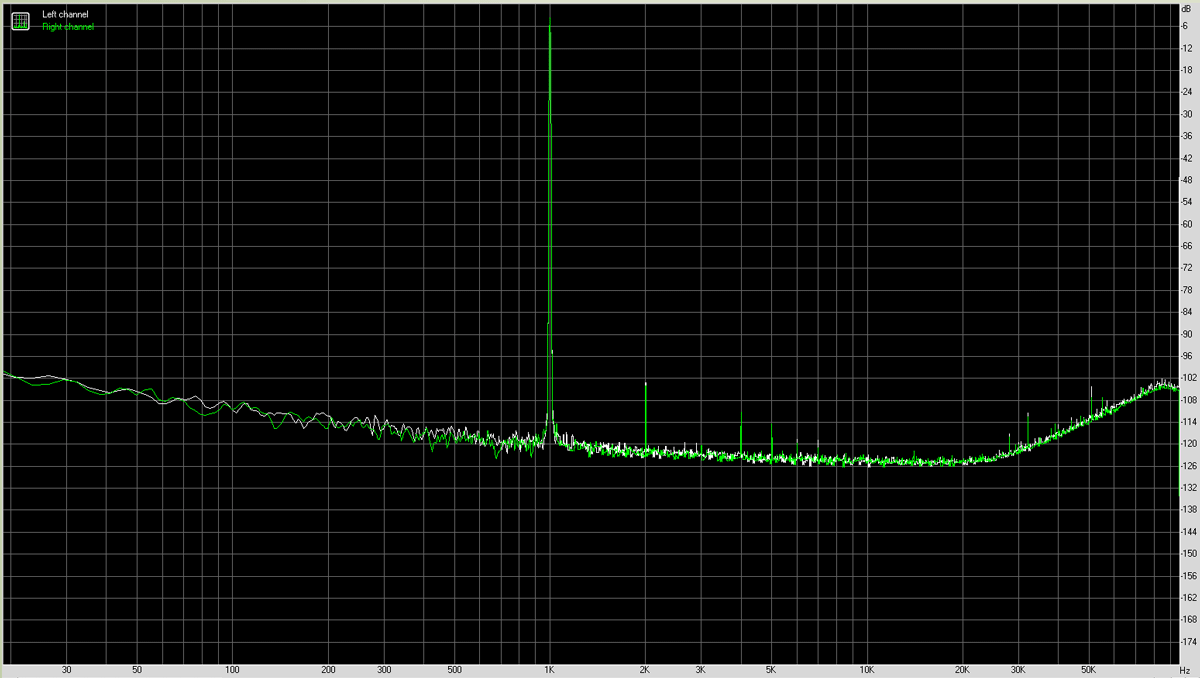

THD (Taux de Distorsion Harmonique) - IMD (Taux de Distorsion d'Intermodulation)

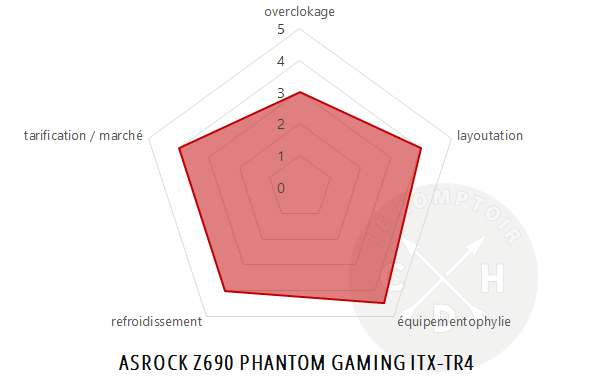

• Verdict

Nous remercions naturellement nos partenaires pour la mise à disposition du matériel de test.
