• Présentation

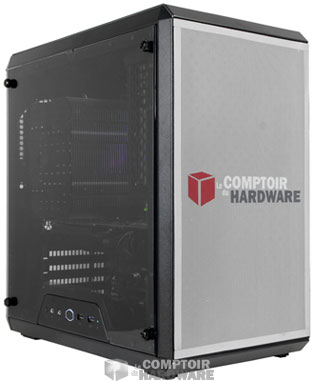

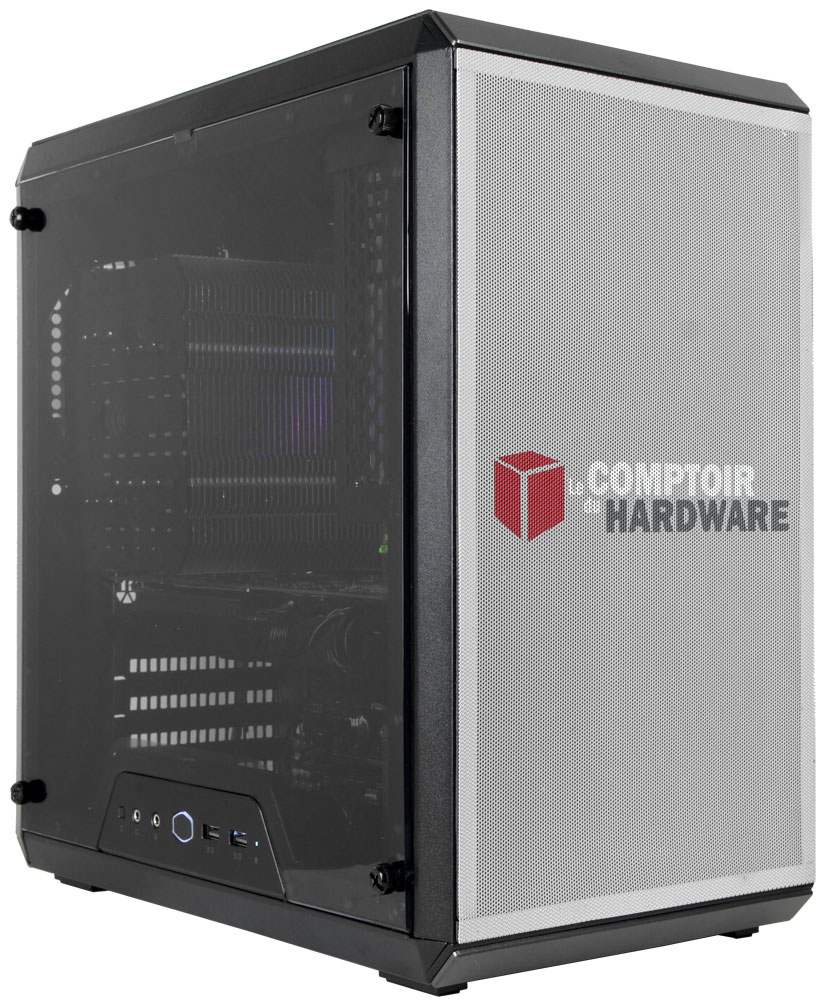

Le fameux filtre CDH du Q500L [cliquer pour agrandir]L'arrière du boîtier [cliquer pour agrandir]

Le petit Masterbox Q500L



Cooler Master Masterbox Q500L

COULEUR Gris
FAMILLE

Desktop

DIMENSIONS (EN MM)

386 x 230 x 381

POIDS

4 kg

MATÉRIAUX Acier, plastique et acrylique
FORMATS DE CARTE

ATX / Micro ATX / Mini ITX

BAIES 5,25" 0
BAIES 3,5" 2
BAIES 2,5" 4 (supports 3.5" convertibles)
Slots PCI 7
RESTRICTIONS

CPU : 160 mm

GPU : 270/360 mm

PSU : 180 mm

CONNECTIQUE EN FAÇADE 2xUSB 3.0 / E/S jack audio
VENTILATION FOURNIE

1 x 120 mm à l'arrière

PRIX OFFICIEL

49,90 €

Le Masterbox Q500L reste très compact pour un boîtier ATX. Posé sur ses petons, il mesure 386 mm de hauteur, 230 mm de largeur et 381 mm de profondeur. Nous sommes à peu près aux dimensions du Q300L. Son châssis est composé d'acier avec quelques points de plastique. C'est un poids plume puisqu'il n'excède pas les 4 kg à vide.



Le panneau en acrylique du Q500L [cliquer pour agrandir]



La partie avant est très ajourée. On y trouve une surface pleine de trous, protégée par un filtre à poussière alvéolé et aimanté. Des plaques de plastique permettent de protéger les tranches du boîtier. Celle située sur le haut est flanquée du logo de la marque. Sur le dessus on trouvera la même composition, à savoir un emplacement parsemé de trous et protégé par un filtre sur toute sa surface. En y regardant plus en détail, on remarquera sur le dessus les points marquant deux emplacements pour de la ventilation de 120 ou 140 mm.

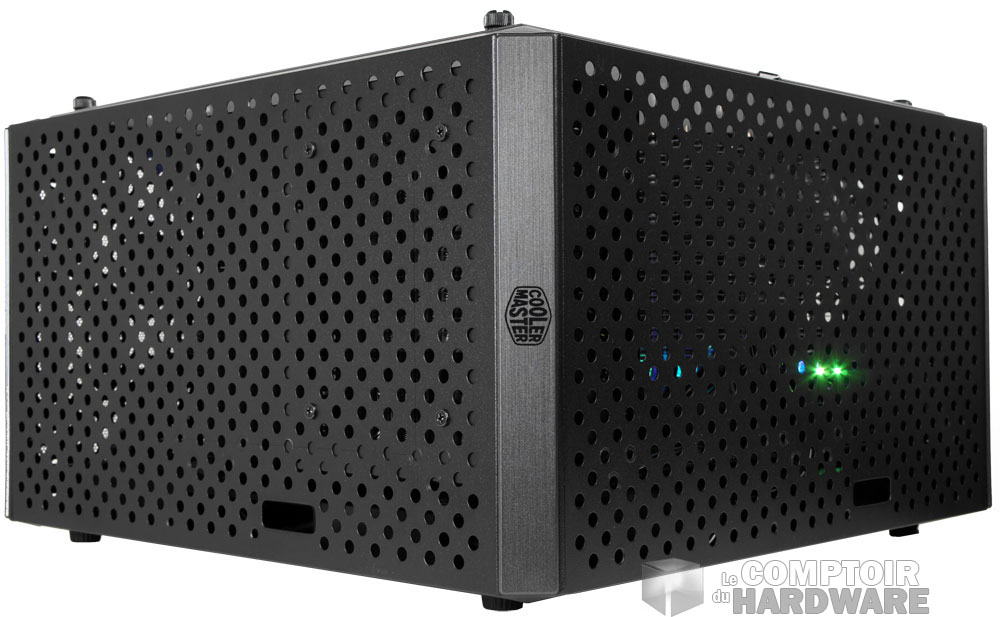

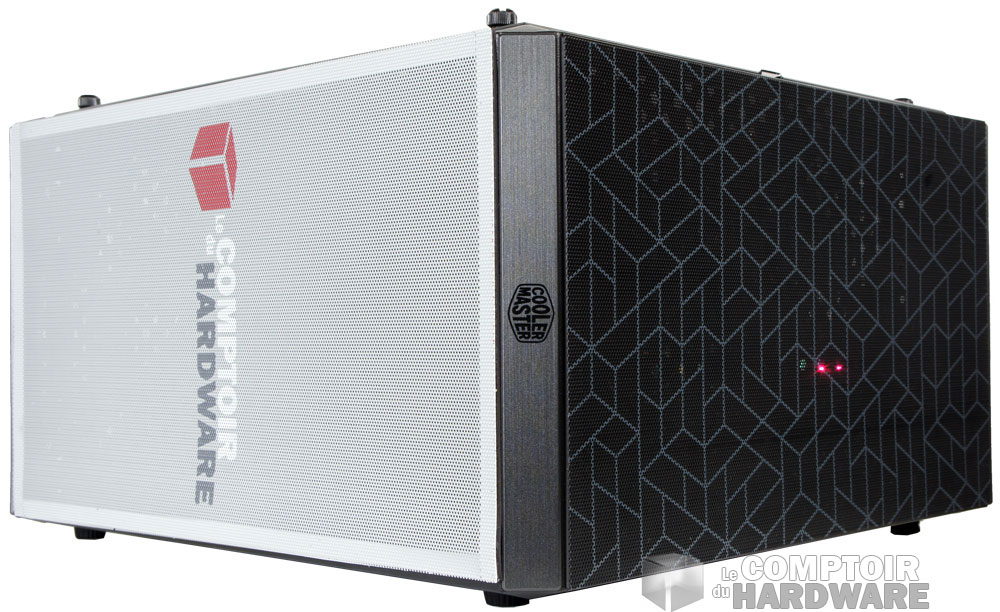

Dessus et façade avec leur filtre [cliquer pour agrandir]La même chose sans les filtres [cliquer pour agrandir]

Le boîtier avec et sans ses filtres

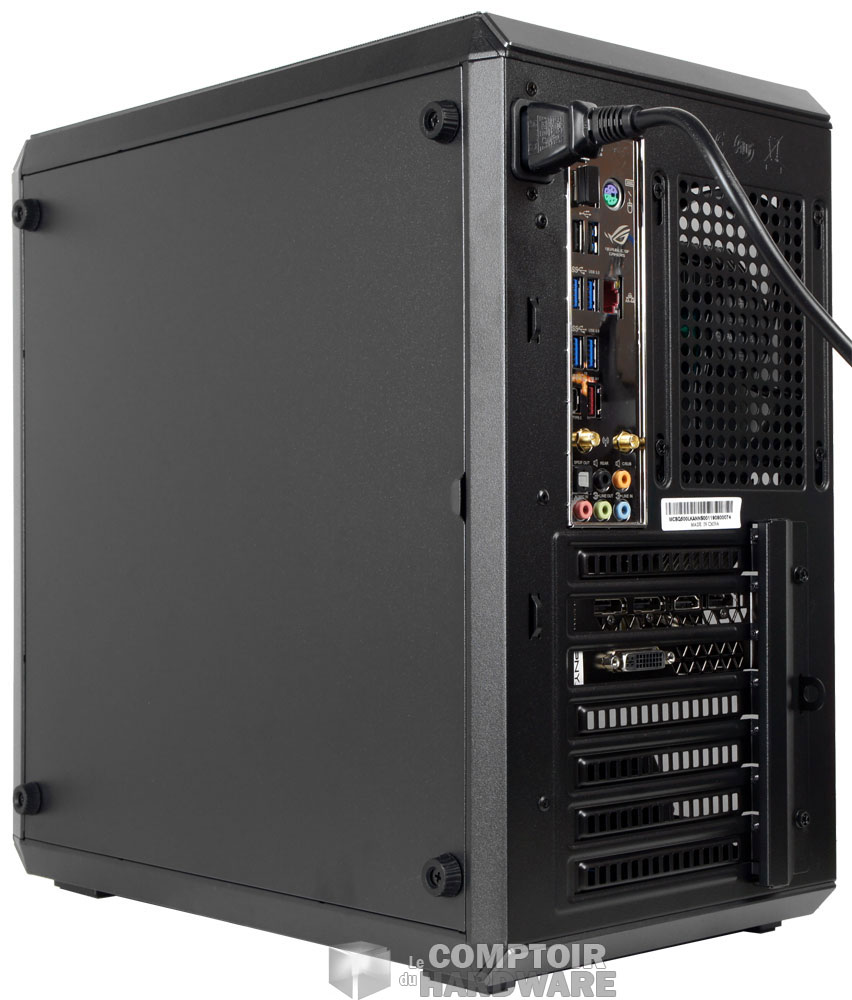

À l'arrière du châssis, pas d'emplacement pour le bloc d'alimentation. On trouve par contre un connecteur déporté qui nous laisse deviner que le bloc s'installe à l'intérieur. Nous voyons ensuite de ce côté sept slots d'extension -le boîtier étant compatible ATX- et l'emplacement de l'I/O Shield. Un espace réservé à un ventilateur est présent. Il est d'ailleurs occupé par un modèle de 120 mm, mais n'est pas compatible avec la taille au-dessus.

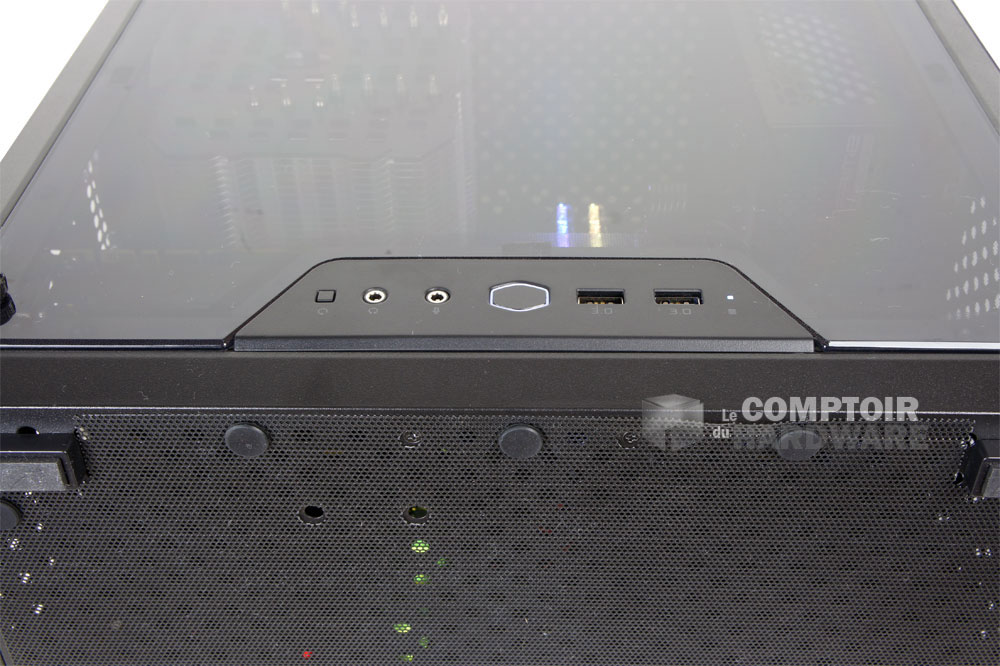

La connectique du Q500L [cliquer pour agrandir]Sous le boîtier, pareil. Des trous et un filtre qui occupe tout l'espace. On repère ici un emplacement pour ventilateur de 120 mm et quatre pieds en caoutchouc pour poser le Q500L.

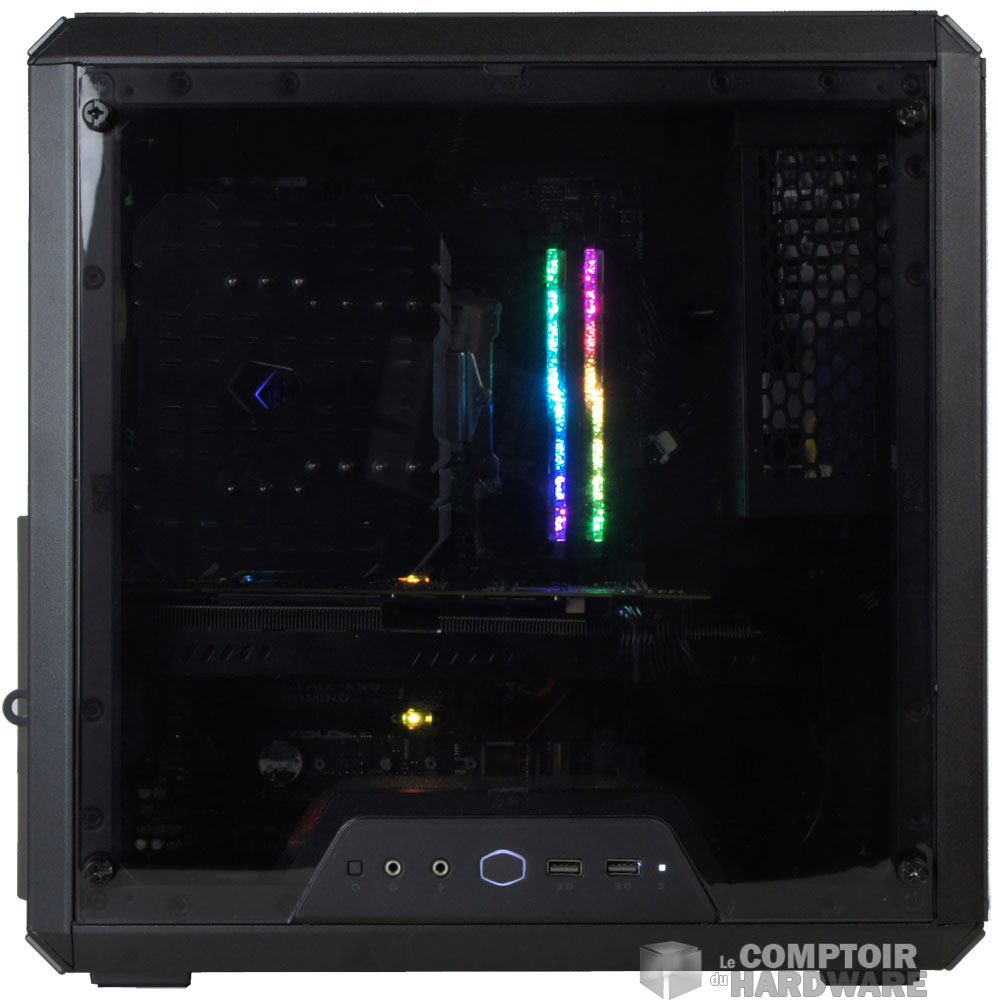

Nous voilà du côté des panneaux d'ouverture. Celui de droite est plein. Il est tenu par quatre vis à main qui servent également de support si vous préférez le faire basculer en mode desktop. Le panneau de gauche est un panneau en acrylique léger qui permet d'admirer l'intérieur de votre boîtier. Là encore, quatre vis à main sont présentes pour tenir l'ouvrant en place.



La connectique externe se trouve de ce côté. Si d'origine elle se trouve du côté de l'avant, pour des raisons de compatibilité, nous avons basculé le module sur le bas. Le support mobile comprend deux ports USB 3.0, les E/S audio et les boutons de mise en marche du PC. Vous pouvez tout à fait choisir de le laisser sur l'avant, ou de le placer sur le haut en fonction de votre installation. C'est tout pour l'extérieur.



q500l dimensions



Petit tour chez Alain

L'intérieur côté carte mère [cliquer pour agrandir]Derrière la carte mère [cliquer pour agrandir]

Pas si compact que ça le Q500L



On retire toutes les vis pour nous dégager la vue. Le plateau est étroit et ne laisse la place qu'à une carte mère ATX au maximum. Plusieurs ouvertures sont présentes autour pour pouvoir passer le câblage et aucun passage n'est protégé.

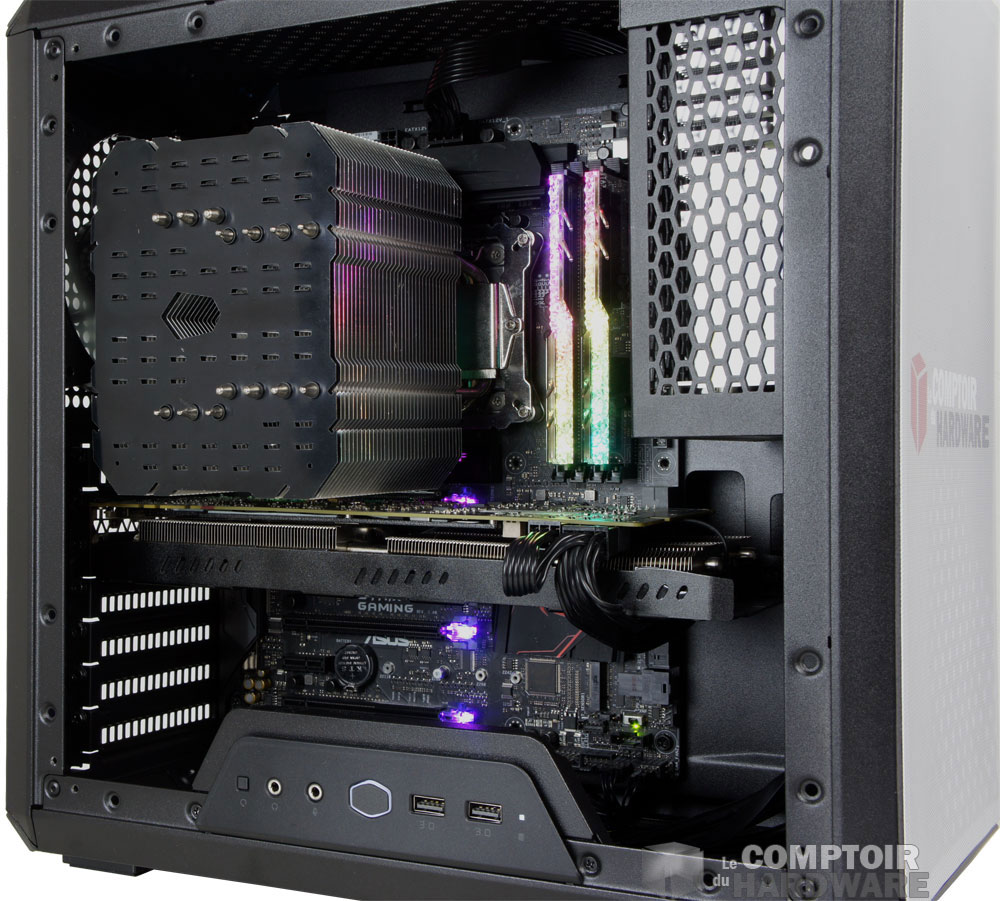

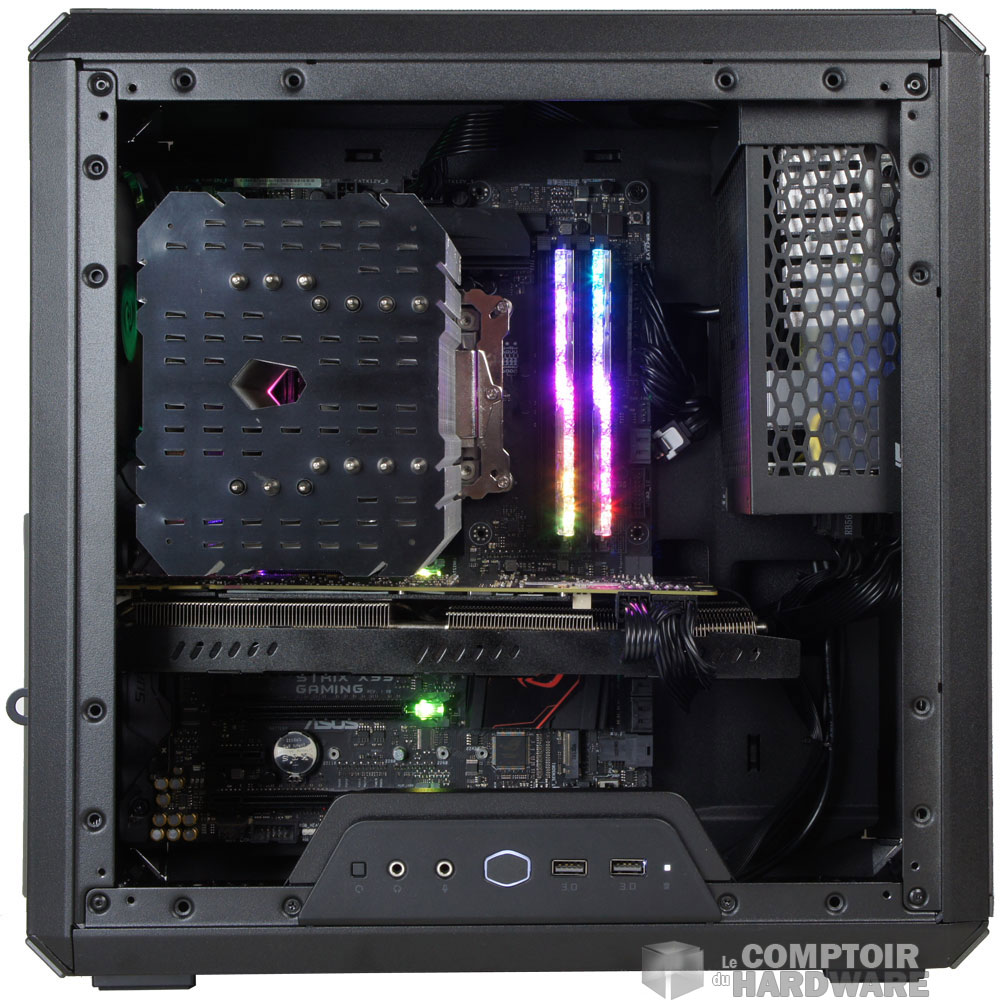

La config en place  [cliquer pour agrandir]Le bloc d'alimentation change de place pour permettre l'installation d'une carte mère ATX. Il se trouve déporté sur l'avant, sur un support vertical. Un bloc ATX prendra beaucoup de place, c'est pourquoi nous avons préféré bouger le support de connectique. Le volume global reste intéressant puisqu'il permet d'installer une belle configuration et de jouer avec la ventilation ou du watercooling. Mis à part les organes vitaux du PC, nous ne trouverons rien de plus à nous mettre sous la dent ici.

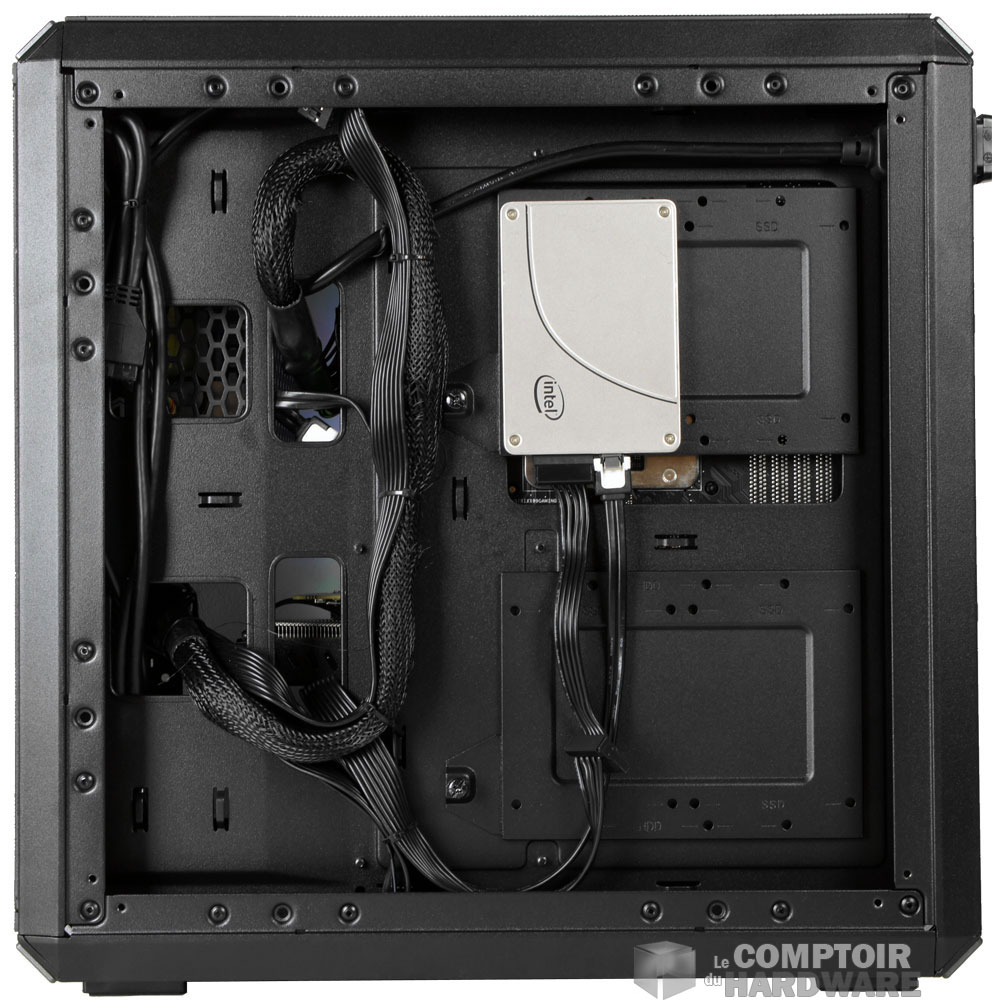

On retourne donc le Q500L pour voir ce qu'il nous cache. Les emplacements pour disques durs sont de ce côté. On retrouve deux supports verticaux, compatibles 3.5" et 2.5". L'un d'eux est placé directement derrière le socket de la carte mère. Sur ces supports, vous pouvez placer au choix deux SSD ou un disque dur classique. Cela nous fait au total deux unités de 3.5" ou 4 unités de 2.5". À l'heure de la multiplication des SSD NVMe, ce n'est pas forcément une hérésie. Ce détail tout de même à prendre en compte si vous cherchez un boîtier ATX compact avec beaucoup d'espace de stockage.



Nous en arrivons maintenant à... plus rien en fait. Nous avons fait le tour. Avant de passer au montage, nous pouvons ajouter qu'il y a un vide de 27 à 30 mm qui permet d'agencer proprement le câblage ici.



• Montage

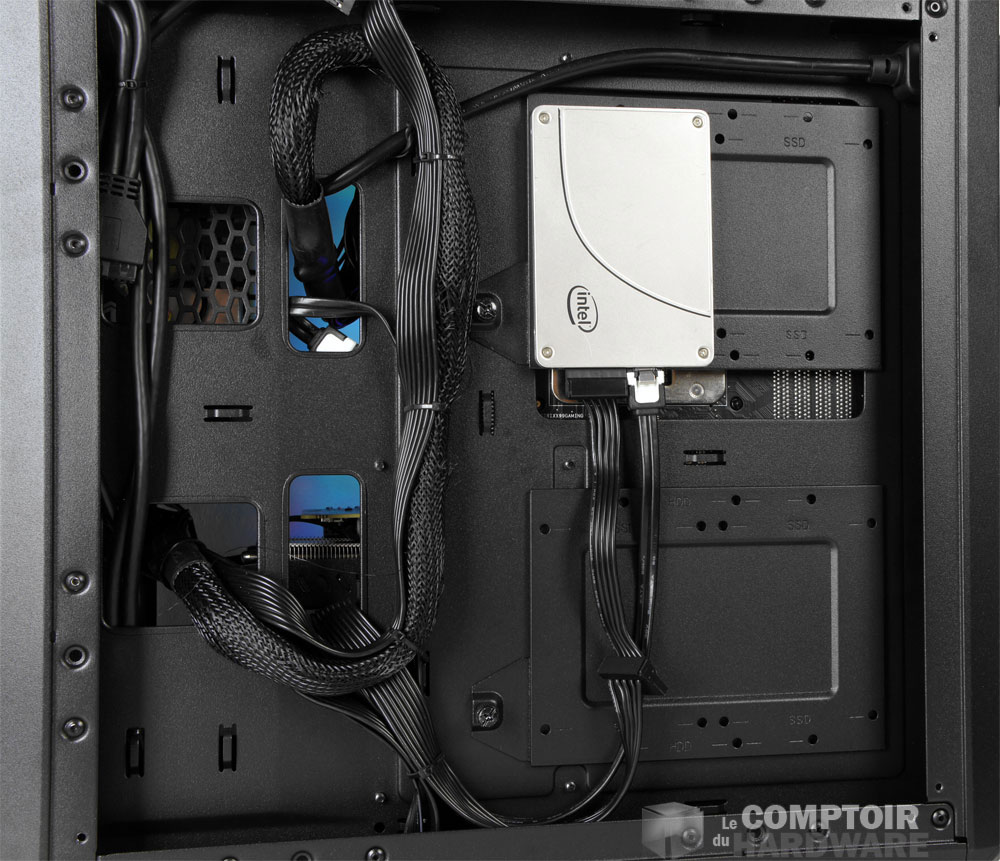

Les deux support de stockage [cliquer pour agrandir]La mise en place ne semble pas des plus aisée à priori. Nous avons commencé par le bloc d'alimentation dont le support doit être apprêté à l'extérieur. Nous avons installé notre bloc passif Seaonic, branché la rallonge et tenté de remettre en place le tout. C'est là que nous sommes venus buter contre le support de connectique. Une fois le support déplacé, et donc le problème résolu, nous avons pu réinstaller le support du bloc à l'intérieur. Sachez que vous aurez jusqu'à 180 mm pour votre alimentation. La carte mère est rentrée sans problème, mais ça aurait été une autre histoire avec quelques millimètres de plus.



Nous avons un instant eu peur pour notre Grand Macho. Sa tête arrive à fleur du châssis. Fort heureusement, nous disposons de 160 mm pour le ventirad, donc ça passe. Vient ensuite le moment d'installer la carte graphique. La notice indique un espace allant jusqu'à 360 mm, du moment que vous ne butez pas contre l'alimentation à l'avant. Si c'est le cas, il faut vous contenter de 270 mm. Notre carte de test étant équipée d'un Accelero S1 Plus aux dimensions généreuses, le doute nous a un instant envahis ! Un peu de pliage, quelques coups de marteau et voilà la carte en place ! Non, en fait elle passe sans trop se tortiller.



Série Masterbox, poids plume, le Q500L ne vous ruinera pas. Il faut compter 49,90 € pour vous en procurer un dans les bonnes crèmeries. Voilà que tout est en place, il est temps de faire chauffer tout ça.



Avant d'aller plus loin, il ne vous aura pas échappé que le modèle présenté est une édition limitée faite dans un acier prélevé sur une authentique BX modèle 82 ! Il dispose d'une filtration custom CDH Edition, qui a nécessité plusieurs mois de travail. Ces filtres particuliers permettent un gain assez important en termes de température. Par souci d'équité, nous avons testé le modèle avec les filtres d'origine. C'est parti.
