Test • Silverstone Raven RV05

• Le protocole pour les boîtiers ATX...

CDH: le matériel de test

Nous vous proposons d'analyser les nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.



En ce qui concerne la configuration de test, nous conservons les éléments habituels. Le Noctua NH-C14 équipé d'un 140mm à 5V viendra prendre place quand le HR-02 ne pourra pas être utilisé. Nous vous présenterons une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU. L'alimentation retenue est une P-460 passive de chez Seasonic, pour ne rien perturber dans les mesures.



Nous testerons ensuite les capacités de chaque boitier à contenir les vibrations des disques durs en les soumettant à l'épreuve du Raptor-X, bien connu pour ses tendances à secouer les châssis. Nous lancerons alors une copie de plusieurs Go pendant que l'ensemble de la configuration sera en position faible.



Gigabyte Z68 UD5HR-02Seasonic Platinum Fanless 460wWestern Digital Raptor X



Pour finir, nous vous proposerons un relevé des températures sur les différents éléments de la configuration. Nous gardons notre processeur quadcore de 95W, qui sera refroidi soit en passif par le HR-02, soit avec le NH-C14 en 5V lorsque la situation nous y contraindra. La carte graphique de 108W devra pour sa part survivre à l'aide de l'Accelero S1 Plus. Pour cette partie du test, nous lancerons alors le mode "Alimentation" (il fait chauffer CPU et GPU) d'OCCT 4 en boucle durant 1H avant de relever les températures CPU et GPU bien évidemment, mais également la température du disque dur et celle de la carte mère, le tout une fois encore aux différents modes de ventilation proposés par le boîtier. Les températures seront données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.



• ... Et les résultats

ventilation interne

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :



- Ventilation faible : Noctua NF-P14 à 9V / ventilation de la carte graphique forcée à 35%.

- Ventilation élevée : Noctua NF-P14 à 12V / ventilation de la carte graphique forcée à 45%.

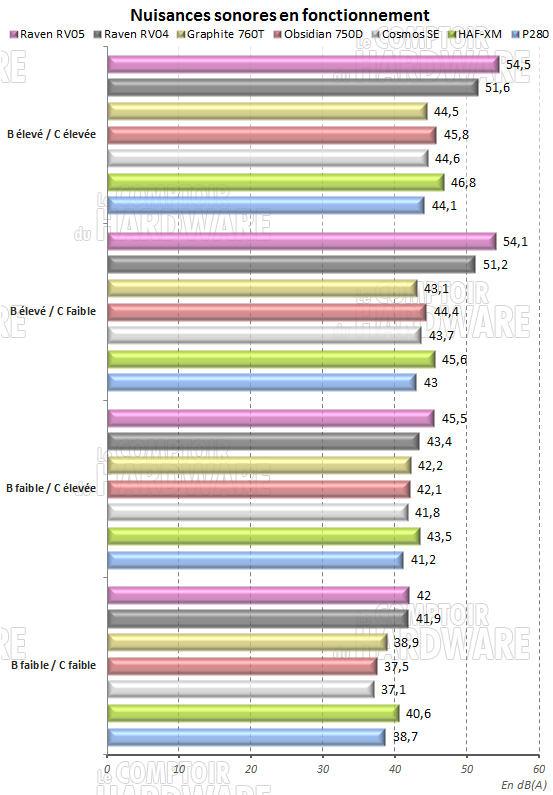

Bruits

Le RV04 était bruyant, le RV05 l'est tout autant. Les Penetrator 180 sont un clavaire à pleine vitesse, bien qu'ils ne tournent qu'à 1200tpm. Comme vous le voyez, quand ils sont au maximum de leur vitesse, les deux ventilateurs génèrent la quasi-totalité des nuisances. Réguler la configuration ne change pas grand-chose. En limitant la vitesse des deux 180mm, on retrouve des valeurs correctes. Le bruit qui subsiste provient cette fois de la configuration elle-même. Dans l'ensemble, le RV05 reste bruyant, car ne l'oublions pas, il est très aéré et le point de fuite principal est la grille supérieure. Si vous l'avez à vos pieds, sous le bureau, nul doute qu'un usage prolongé sera nocif pour vos oreilles.

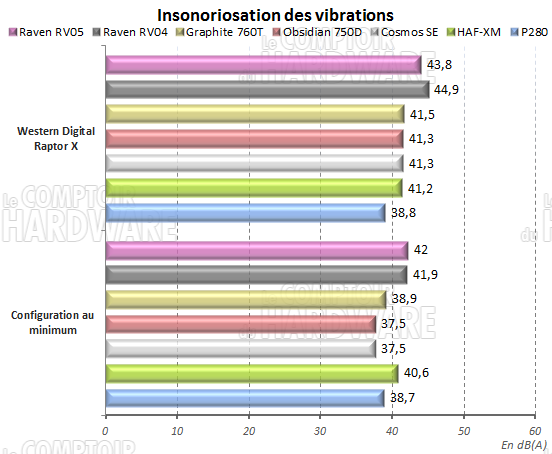

Vibrations

La cage en plastique est un peu plus efficace que le système qui existe sur le RV04. Les nuisances enregistrées sont certes plus élevées que sur l'ensemble des modèles du panel, mais elles restent dans un seuil dit "tolérable" (sous les 44dB). Mais qui tolèrerait un Raptor X tournant à 10000tpm, et dont les têtes grattent aussi fort que Guillaume avec ses Morpions (le jeu de la FDJ, soyons clairs!).



Performances en refroidissement

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du NH-C14. La gestion de la vitesse de rotation du blower de la carte graphique sera réglée sur auto comme indiqué dans le protocole. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante

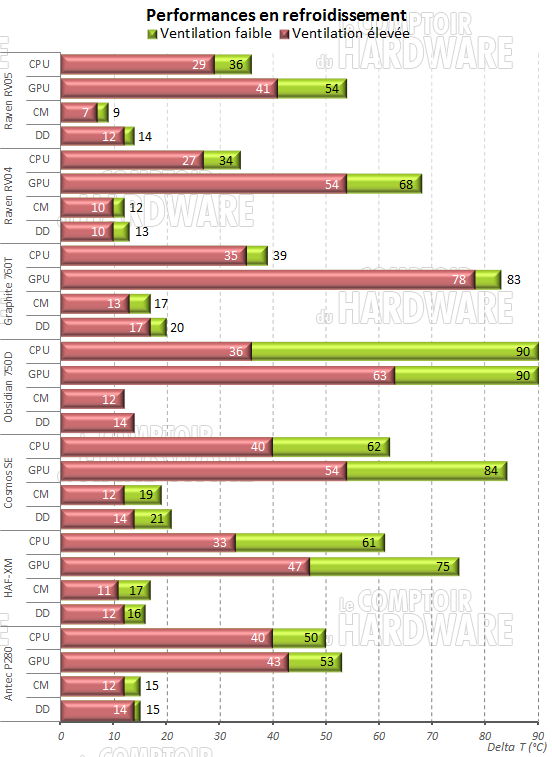

temperatures

Les Penetrator sont bruyants, mais est-ce que tout le matériel en profite ? La réponse est clairement OUI. Avec un Delta de 29°C enregistré sur le CPU, et un tout petit 41°C sur le GPU, le Raven RV05 est un monstre. Les grilles placées sur les ventilateurs remplissent leur office et dirigent au maximum le flux d'air vers les composants. Nous n'avions pas vu ça depuis l'Antec P280, c'est dire. Le Raven lui passe même devant le nez à pleine vitesse. Les éléments annexes profitent eux aussi de l'air apporté comme vous le voyez, bien que le HDD soit enfermé dans sa cage en plastique. Une fois au minimum, on pouvait imaginer des perfs de moins bonne facture. Que nenni mon ami ! 36°C au CPU et 54 au GPU ! Si ce dernier reste 1°C plus chaud dans le RV05 que dans le P280, le corbac colle au CPU un joli -14°C par rapport à l'Antec. Un monstre qu'on vous a dit !
