Test • Xigmatek Talon

• Le protocole...

Graphite 600T : matériel de test

Nous vous proposons d'analyser les nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.



En ce qui concerne la configuration de test, nous conservons les éléments habituels et nous en profitons pour introduire le Noctua NH-C14 équipé d'un 140mm à 5V qui viendra prendre place quand le HR-02 ne pourra pas être utilisé. Nous vous présenterons une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU.



Nous testerons ensuite les capacités de chaque boitier à contenir les vibrations des disques durs en les soumettant à l'épreuve du Raptor-X, bien connu pour ses tendances à secouer les châssis. Nous lancerons alors une copie de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".



Pour finir, nous vous proposerons un relevé des températures sur les différents éléments de la configuration. Nous gardons notre processeur quad-core de 95W, qui sera refroidi soit en passif par le HR-02, soit avec le NH-C14 en 5V lorsque la situation nous y contraindra. La carte graphique de 108W devra pour sa part survivre à l'aide de l'Accelero S1 Plus. Pour cette partie du test, nous lancerons alors le mode "Alimentation" (il fait chauffer CPU et GPU) d'OCCT 4 en boucle durant 1H avant de relever les températures CPU et GPU bien évidemment, mais également la température du disque dur et celle de la carte mère, le tout une fois encore aux différents modes de ventilation proposés par le boîtier. Les températures seront données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test



• ... Et les résultats

ventilation interne

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :



- Ventilation faible : Noctua NF-P12 avec LNA / ventilation Scythe Musashi potentiomètre à mi-course.

- Ventilation élevée : Noctua NF-P12 en 12V / ventilation Scythe Musashi potentiomètre au maximum.



Xigmatek Talon

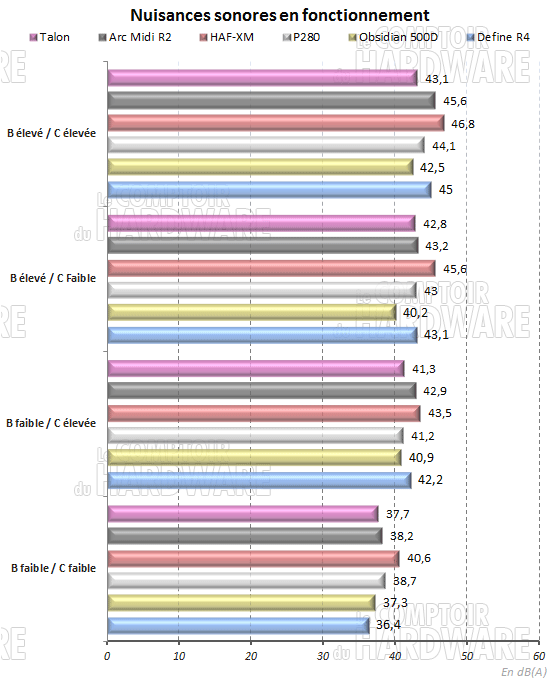

L'utilisation de ventilateurs de gros diamètre et relativement lents rend le Talon assez discret. Nous notons un bon 43.1dBA à pleine vitesse, ce qui s'ignifie que la configuration complète est audible, mais pas du tout gênante. Lorsque l'ensemble des composants est régulé, boitier + configuration, nous tombons à 37.7 dBA.



Lorsque les ventilateurs du boitier sont régulés à 5V, le bruit généré se situe autour des 42dBA. Lorsque c'est la configuration seule qui est régulée, nous relevons alors 42.8dBA. Comme vous le voyez, les performances sont plutôt bonnes sur ce modèle orienté gamer.

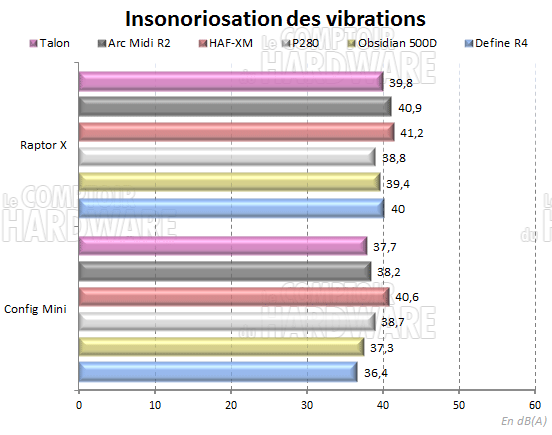

xigmatek_talon_vibrations

Les mesures effectuées lors des transferts de fichiers sur le Raptor X sont également d'un bon niveau. Lors du transfert, nous notons un pic à plus de 39.8dBA lorsque les têtes de lecture se mettent à gratter. De quoi lui permettre de rester allumé dans une chambre par exemple, à condition que les lumières orange ne vous gênent pas.



Performances en refroidissement

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du HR-02. La carte graphique ne sera équipée que de l'Accelero S1 Plus pour ce test. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante.

Xigmatek Talon - temperatures



Les résultats obtenus lors des tests de performance en refroidissement sont une bonne surprise, du moins à pleine vitesse. Malgré sa discrétion, la ventilation se révèle efficace. Sur le CPU, nous relevons un Delta de 40°C au plus fort de la charge. La carte graphique pour sa part ne profite pas pleinement du souffle produit par le 200mm de façade et monte à +65°C par rapport à la température ambiante. La carte mère et le disque dur sont quant à eux bien rafraichis. Comme vous pouvez le voir, le Talon vient se frotter directement aux modèles Fractal Design ici; le R4 étant plus axé silence, alors que l'Arc Midi est lui clairement aéré.



Une fois régulée, la ventilation devient asthmatique. Nous notons alors une montée de 25°C sur le processeur et 21°C sur la carte graphique. Carte mère et disque dur augmentent respectivement de 8°C et 4°C. Dans ces conditions, le souffle produit n'apporte pas suffisamment d'air frais et chaque élément est soumis à des contraintes qui ne permettent pas une utilisation quotidienne.



Mais l'inclinaison du boitier joue-t-elle un rôle dans les performances obtenues? Nous avons élaboré une expérience dont la complexité ne permettra pas au commun des mortels de la réaliser chez lui... bon, en fait on a disposé une cale sur l'avant du boitier pour le redresser... Bref, les résultats obtenus à 12V sont les suivants (exprimés en delta T) : CPU +41°C, GPU +63°C, CM +14°C et disque dur +12°C . À plat, le processeur prend 1°C en charge, mais la carte graphique gagne pour sa part 2°C en charge, autant dire pas grand-chose.
