Test • Quel ventirad pour votre plateforme Mini-ITX ?
Plateforme X99
Antec HCP 750w
Les modèles en compèt'

• PLATEFORMES DE TEST

Plateforme X99 [cliquer pour agrandir]

Photo non contractuelle !



Pour ce test nous avons besoin d'une carte mère Mini-ITX et d'un processeur qui va bien. ça tombe bien, nous avons une plateforme dédiée aux tests de boîtiers de ce format. Nous avons donc choisi de poser un i5 4440 sur la MSI Z87i. Le détail des éléments qui composent la plateforme se trouvent juste en dessous :



prot msi z87iprot ballistix tactical lp ddr3Antec HCP 750w [cliquer pour agrandir]

Plateforme de mesure:

Intel Core i5 4440 @ 3.1 GHz (84W)

MSI Z87i Mini-ITX

Ballistix Tactical LP 2x8Go DDR3 PC12800 @ 1600Mhz

Intel HD4600 pour l'affichage

SSD Plextor PX-M5S 120 Go

Antec High Current Pro HCP-750

Configuration logicielle

Windows 10 Pro 64bits

OCCT 4.5.2

Core Temp 1.21.1

SpeedFan 4.52



Le processeur est un quad-core sans HT de 84W de TDP. Nous utiliserons l'APU intégrée à l'i5 pour l'affichage. L'OS utilisé est Windows 10 Pro 64, entièrement à jour. Du côté des logiciels, nous utiliserons la version 4.5.2 d'OCCT pour la charge (en mode CPU uniquement). Le contrôle de la température se fera avec Core Temp 1.21.1 et la régulation de la ventilation se fera via SpeedFan 4.52. C'est bon pour vous ?

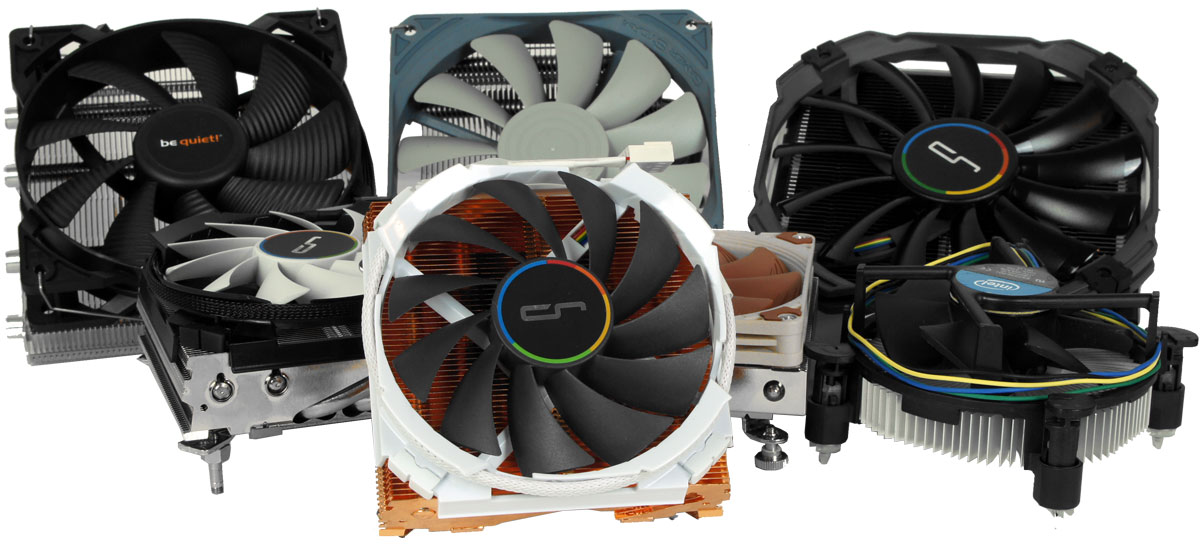

Les modèles en compèt' [cliquer pour agrandir]



Les modèles que nous avons choisis, nous les avions presque tous en stock. Nous avons sélectionné des modèles de 90 mm, 120 mm et jusqu'à 140 mm en top flow exclusivement puisque nous cherchons à conserver le maximum de compacité pour notre plateforme. Les modèles retenus sont :



Céki ? Cégro ? (HxlxL) Célour ? Satube ? Cétenkoi ? Sasouffle ? Sabrasse ? Céreuch ?
Cryorig C7 37 x 97 x97 355g 4 x 6 mm Aluminium 1 x 92 mm 68,8 m³/h 39.95€
NH-L9x65 65 x 95 x 95 413g 4 x 6 mm Aluminium 1 x 92 mm 57,5 m³/h 44.90€
NH-L9i 37 x 95 x 95 420g 2 x 6 mm Aluminium 1 x 92 mm 57,5 m³/h 39.90€
Rad Stock Intel 46 x 92 x 92 262g euh... Aluminium 1 x 80 mm euh... 6€
G100M 74.5 x 145 x 145 320g 1 gros ! Aluminium 1 x 100 mm 39 m³/h 39.90€
Gabriel 60 x 123.5 x 126.5  426g 4 x 6 mm Aluminium 1 x 120 mm 105,2 m³/h 47.90€
Shadow Rock LP 75.5 x 122.4 x 135 390g 4 x 6 mm Aluminium 1 x 120 mm 87,2 m³/h 37.90€
NH-L12S 70 x 126 x 146 520g 4 x 6 mm Aluminium 1 x 120 mm 94,2 m³/h 59.95€
Cryorig C1 74 x 140 x 144.5 628g 6 x 6 mm  Aluminium 1 x 140 mm 110,4 m³/h 69.90€





• PROTOCOLE

Les conditions générales de test ne changent pas puisque nous évoluons toujours dans une pièce dont le niveau sonore ambiant (mesuré au-dessus de la plateforme) n'excède pas les 30dB. La température est au plus proche des 22°C lorsque nous effectuons les mesures et les résultats obtenus lors des tests de charge seront exprimés en Delta T, c'est-à-dire la différence entre la température ambiante et la température du processeur (Delta T = T°C CPU - T°C Ambiante).



Mesures de performances brutes

Nous ferons simple pour ce test. La plateforme est hors boîtier pour ne pas influencer les résultats. Nous effectuons une bonne grosse charge avec une passe de 30 minutes d'OCCT. Nous effectuons les mesures à 100%, 75%, 50% et 25% de la vitesse des ventilateurs. Nous relevons la température maximale atteinte pendant les tests et nous la retranscrivons en Delta T, c'est-à-dire la différence entre la température ambiante et la température en charge du processeur.
