Test • Shuttle XPC Slim DS10U3

• L'extérieur du Shuttle DS10U3

Le DS10U3 de Shuttle

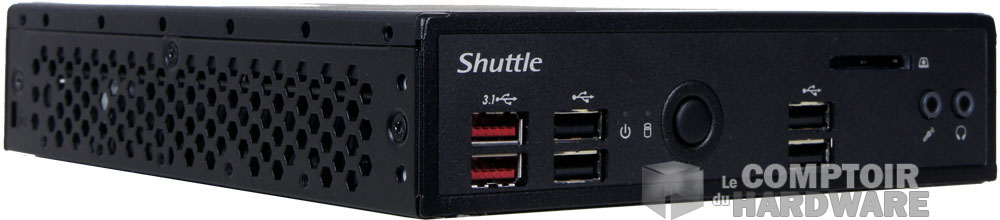

Le design est toujours aussi austère chez Shuttle. Nous découvrons un boîtier noir mat, à la finition granuleuse, dont les seules pointes de couleur proviennent des ports USB de la façade. L'ensemble fait 165 mm de largeur, 39.5 mm d'épaisseur (sans pieds) et 200 mm de profondeur. Le volume interne n'est que de 1.3L.

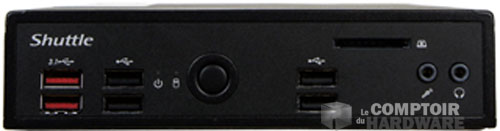

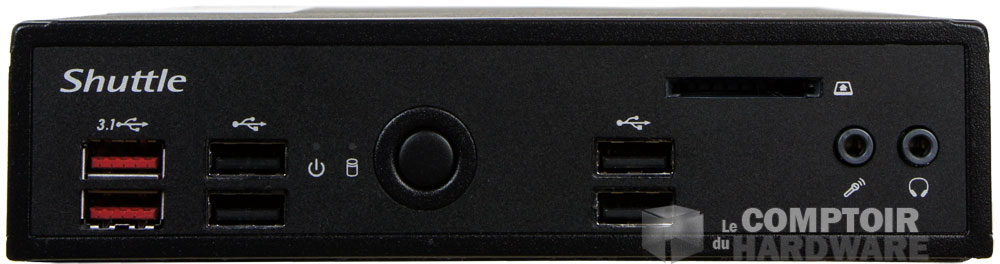

Sur la façade du boîtier, nous trouvons deux ports USB 3.1 Gen 2 (Type-A), quatre ports USB 2.0, le bouton de mise en marche au centre, un lecteur de carte SD et les E/S audio pour terminer. Notez que si vous optez pour le modèle équipé du Celeron 4205U, vous serez limité à de l'USB 3.1 Gen 1.

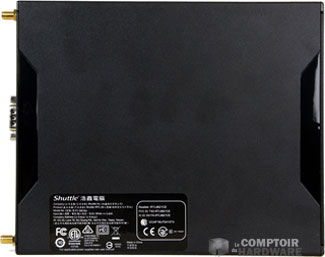

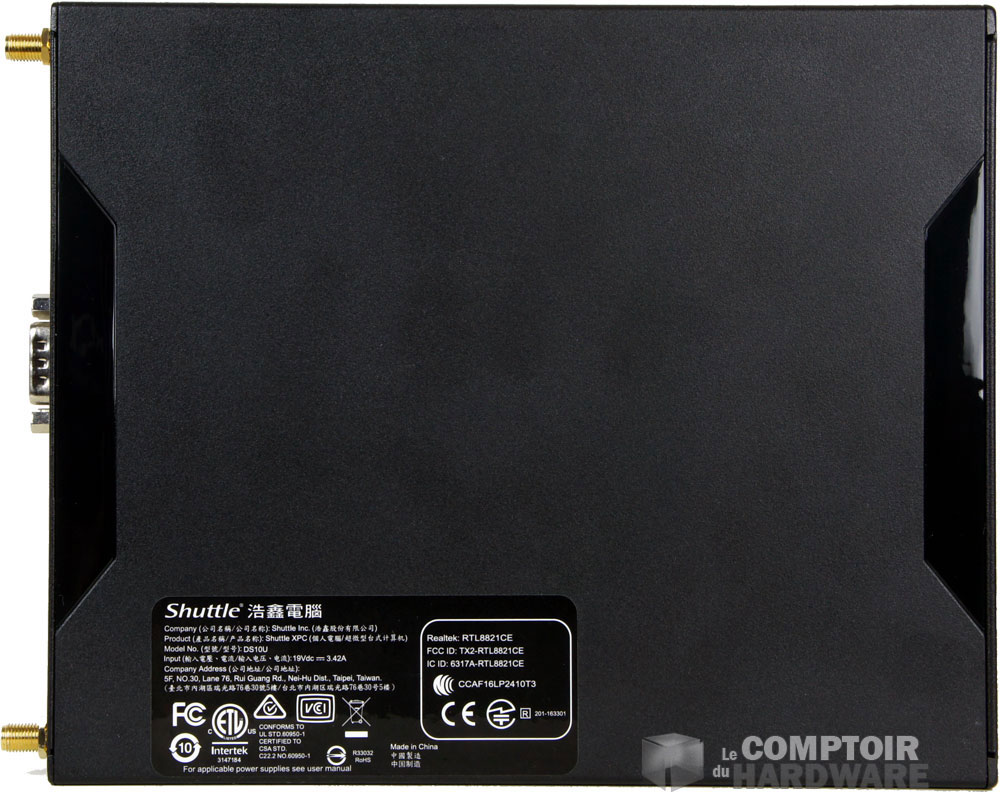

Le dessus ne propose rien d'alléchant, si ce n'est une étiquette portant quelques informations sur la machine et deux bandes à la finition glossy sur l'avant et l'arrière. Les tranches du boîtier sont ouvertes afin de laisser circuler l'air à l'intérieur.

Dessus et dessous

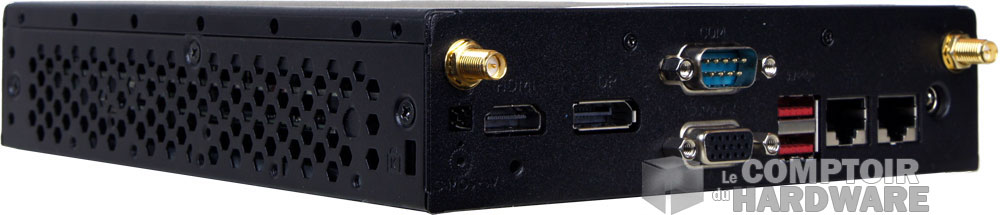

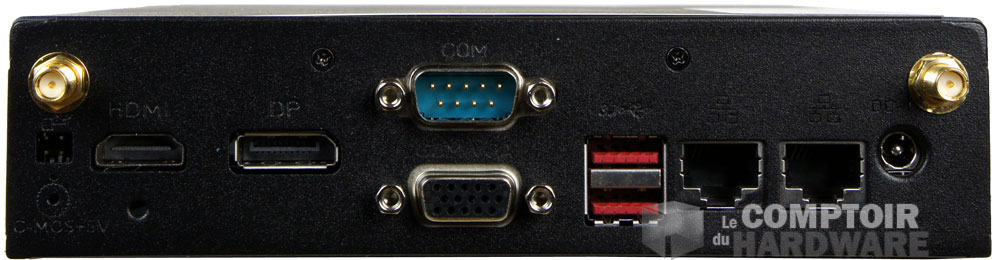

À l'arrière, nous trouvons deux emplacements pour les antennes Wi-Fi (AC+BT), un port HDMI, un port DP, un port COM et un VGA, deux USB 3.1 Gen 2 sur notre exemplaire et deux ports RJ45 1GbE pour le réseau. Il est possible d'ajouter en option un kit 4G LTE si vous aimez vadrouiller. L'alimentation se fait via un bloc externe de 65W.

• L'intérieur

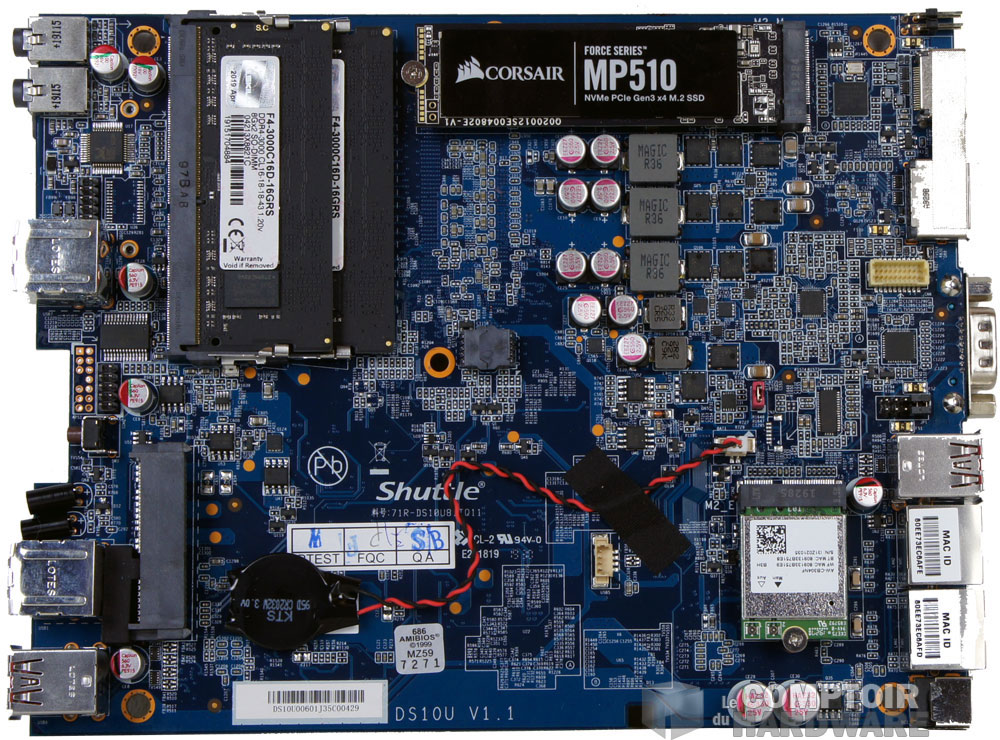

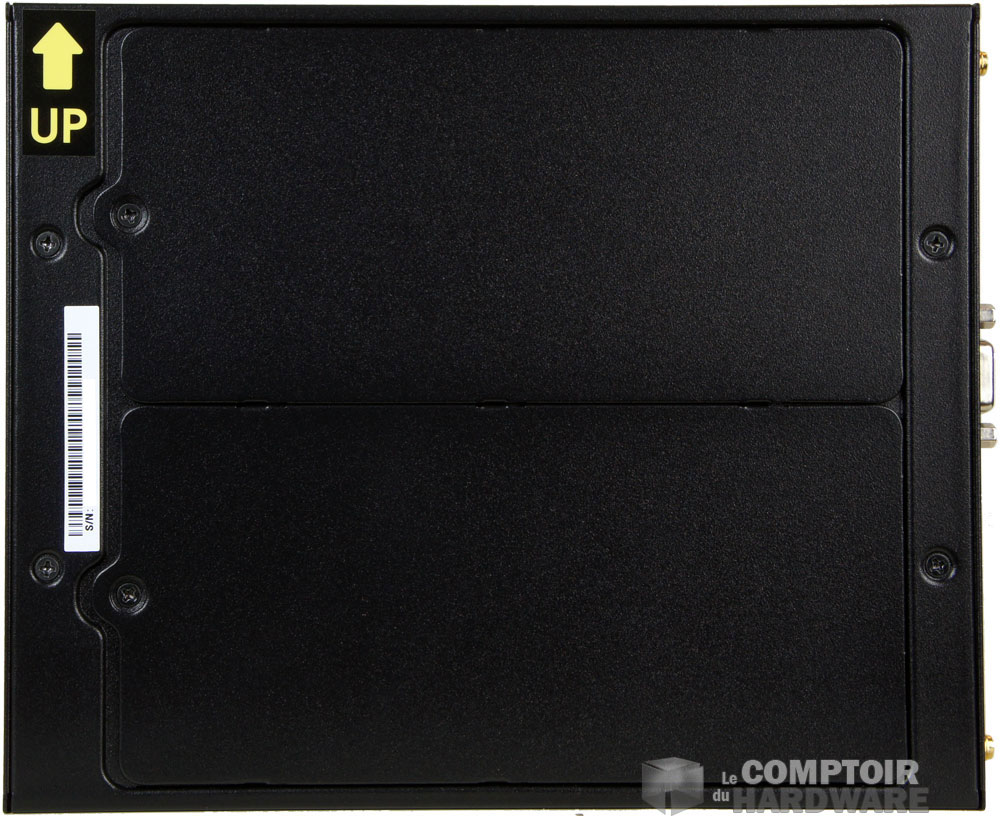

Sous le châssis nous découvrons deux trappes. En les retirant, nous accédons aux différents supports à combler. La carte mère est équipée de deux slots So-DIMM qui peuvent accueillir un kit de 32 Go de DDR4 à 2400 MHz. En face, vous verrez le support M.2 SATA/NVMe. Le second compartiment permet l'installation d'un disque dur ou SSD de 2.5".

La carte mère installé dans le DS10U3

En retirant la première couche, nous en voyons un peu plus. Le contrôleur Wi-Fi se trouve de ce côté. Il s'agit d'un module AzureWave AW-CB304NF. On creuse encore pour découvrir l'envers de la carte mère et le système de refroidissement passif.

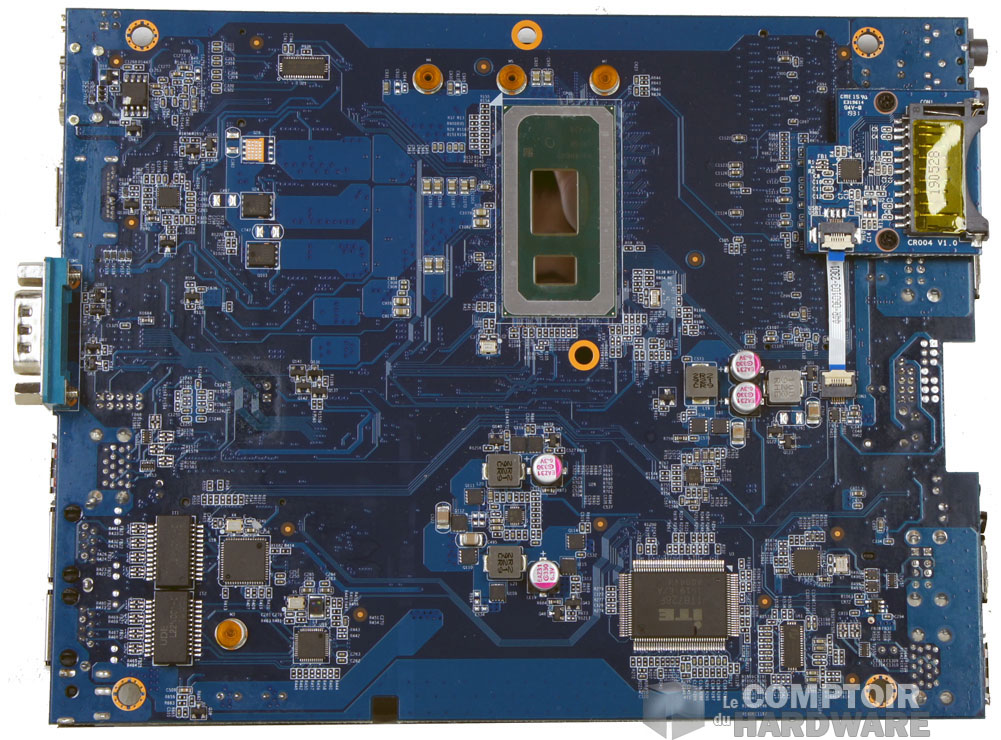

Le PCB est un peu plus dépouillé de ce côté. Le processeur est visible sur le haut, en position centrale. Dans notre version, il s'agit de l'i3-8145U, un processeur dual-core cadencé à 2.1/3.9 GHz et hyperthreadé bien entendu. Le TDP est donné pour 15 W. L'affichage est confié à un iGPU de chez Intel toujours. Nous trouvons un UHD Graphics 620, dont la fréquence varie de 300 à 1150 MHz selon la charge. Il ne dispose pas de mémoire dédiée et devra piocher dans celle du système.

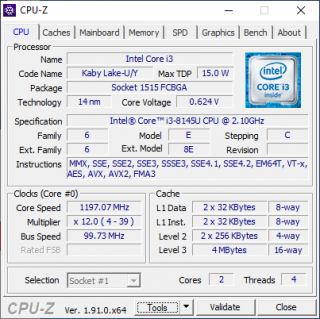

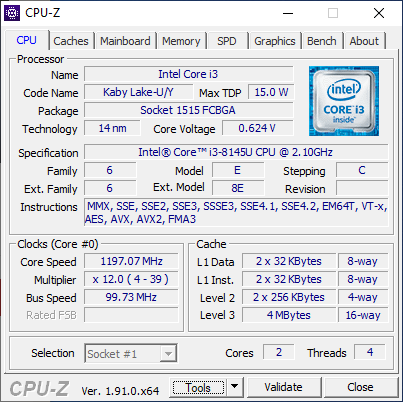

CPU-Z

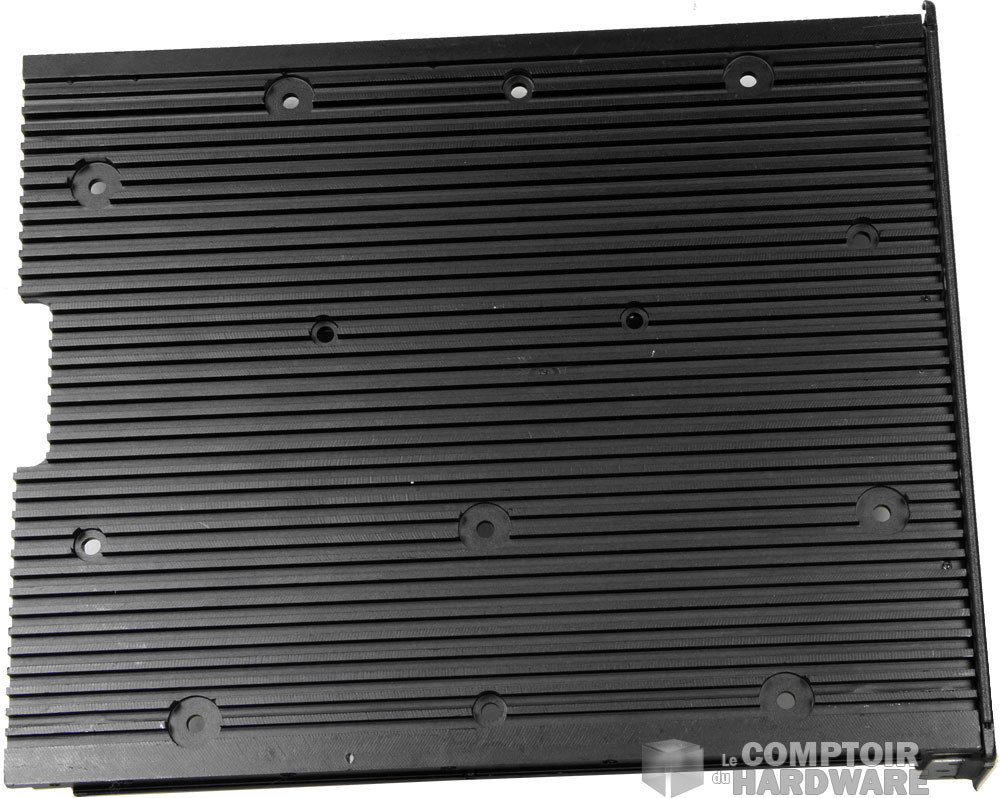

Le DS10U3 est équipé d'un système de refroidissement passif. Le radiateur est une grosse plaque d'aluminium ajustée aux dimensions du boîtier. Elle est placée sur le fond, collée au châssis. Sur sa face externe, nous voyons une trentaine de rainures qui servent à acheminer et évacuer la chaleur en permettant à l'air de circuler.

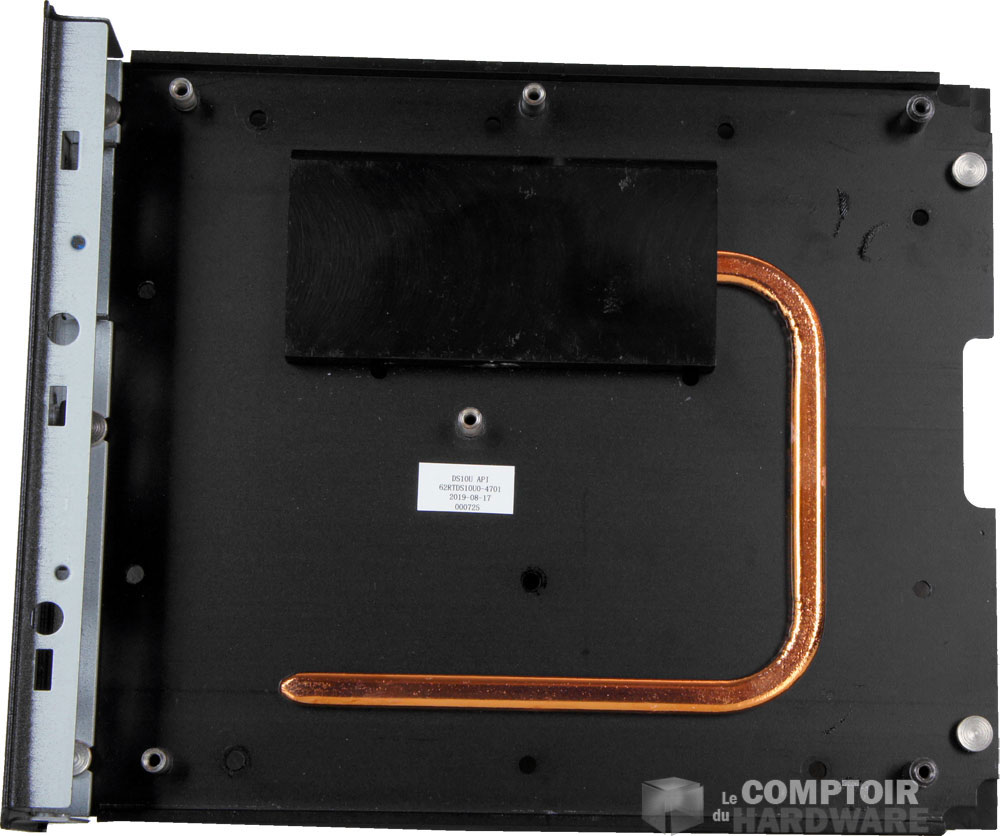

Sur la face interne, nous trouvons un gros caloduc plat en cuivre et en forme de U, collé à la plaque. Il vient s'enfoncer dans un bloc d'aluminium épais qui assurera le contact avec le processeur. C'est assez basique en soi et nous en mesurerons l'efficacité plus loin. Ce qui est certain, c'est que cela n'émet aucun bruit.

Le système de refroidissement entièrement passif du DS10U3

En ce qui concerne les tarifs, comptez un bon 450 € pour notre version. Il faudra ajouter le coût de la mémoire et du stockage. Les versions DS10U (Celeron 4205U), DS10U5 (i5-8265U) et DS10U7 (i7-8568U) sont respectivement affichées à 280 €, 580 € et 735 €, hors RAM et stockage. Il est temps de faire le point sur les performances du système.

Pour compléter la configuration, nous avons ajouté deux modules So-DIMM G-Skill RipJaw de 8 Go chacun, cadencés à 3000 MHz cas 16. Le stockage pour ce test est confié à un SSD Corsair MP510 de 480 Go fourni par le fabricant. Tout est en place, allons faire chauffer le DS10U3.
