Test • GIGABYTE Z97MX-Gaming 5

• Le protocole...

Comme d'habitude, on récupère le dernier BIOS disponible sur le site constructeur au moment du test et on laisse dans un premier temps les paramètres par défaut, sans rien modifier. Après avoir vérifié la stabilité du système, on lance notre batterie de tests. Même chose pour les pilotes, dernière version à jour du site constructeur, les DVD livrés en bundle, ça fait petit joueur. En voici la liste.

Configuration Logicielle :

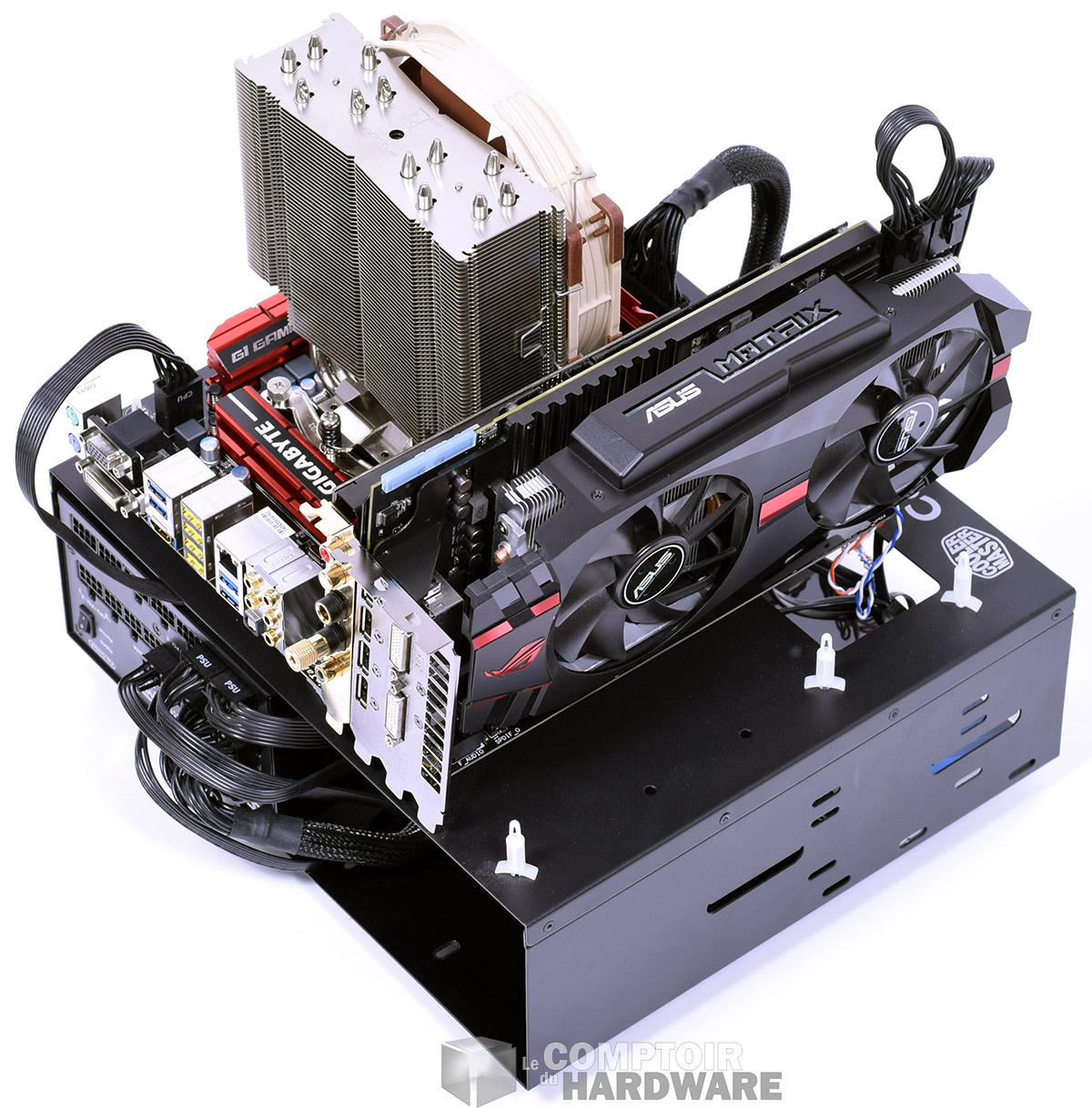

Configuration matérielle :

En ce qui concerne l'overclocking, on se sert d'abord du profil automatique histoire de voir si le logiciel s'en sort bien et si c'est stable. Après on passe en mode manuel et on torture les processeur, bus et mémoire pour leur faire atteindre les plus hautes fréquences possible. Une fois arrivés à la phase max ou suicide, on passe à l'overclocking stable. C'est-à-dire que nous avons poussé le système dans le but de gagner le plus de performances pour un usage quotidien réalisable à la maison. La stabilité du système est validée après une heure de stress test XTU et après avoir complété 140 % sous HCI Memtest sans erreur.

Les Benchmarks :

Pour ce qui est du test audio, c'est toujours la Xonar Essence STX qui nous sert d'élément de comparaison et de carte de mesure. On a retenu le taux d'échantillonnage le plus utilisé : 24 bits, 48000Hz et limité les mesures à la plage de fréquences 20 à 20000Hz que vos oreilles sont normalement capables de distinguer.

• Stabilité de la carte et Overclocking Auto

Les spécifications Intel concernant le Turbo sont respectées de base par le BIOS par défaut. En fait, même si on voulait tricher, on ne peut pas puisque l'option permettant de pousser les quatre coeurs que l'on a trouvée sur d'autres cartes n'est pas présente sur cette dernière. Par contre, chose étrange, alors que la plupart des cartes désactivent l'IGP lorsqu'une carte graphique est utilisée, ici l'IGP reste activé. Ce n'est pas à proprement parler gênant, puisque nous n'avons pas constaté de hausse de consommation ni de température, par contre cela pourrait créer quelques incompatibilités avec certains logiciels. À part ces détails, la carte est stable RAS.

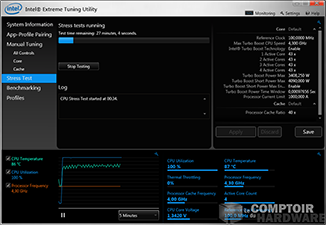

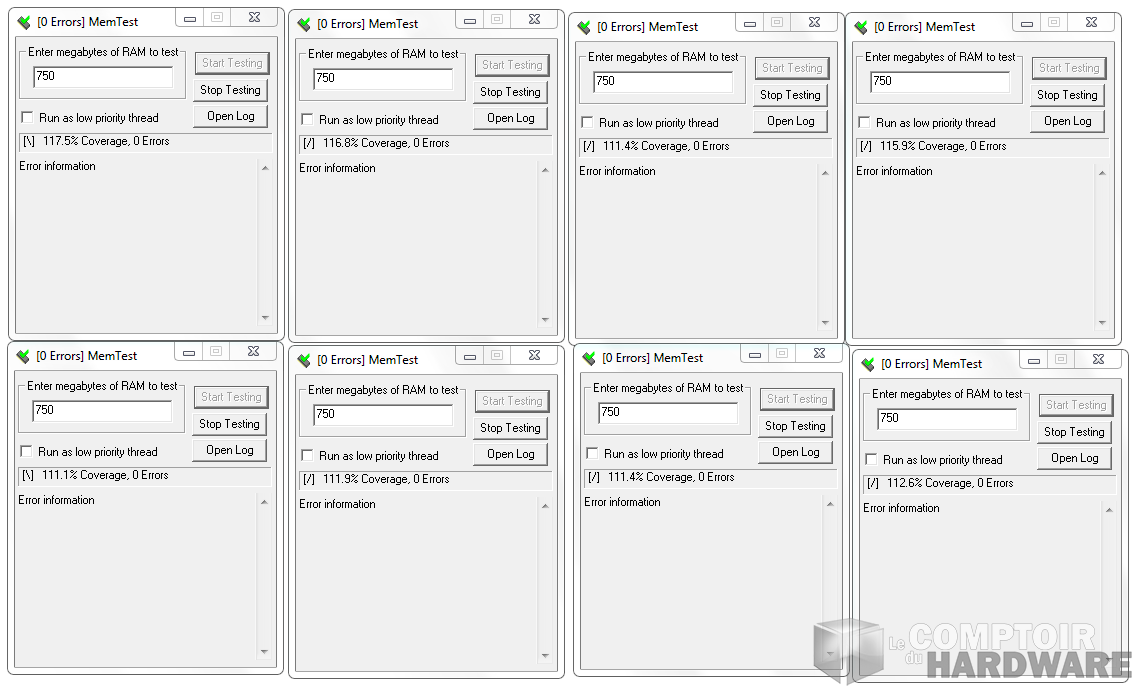

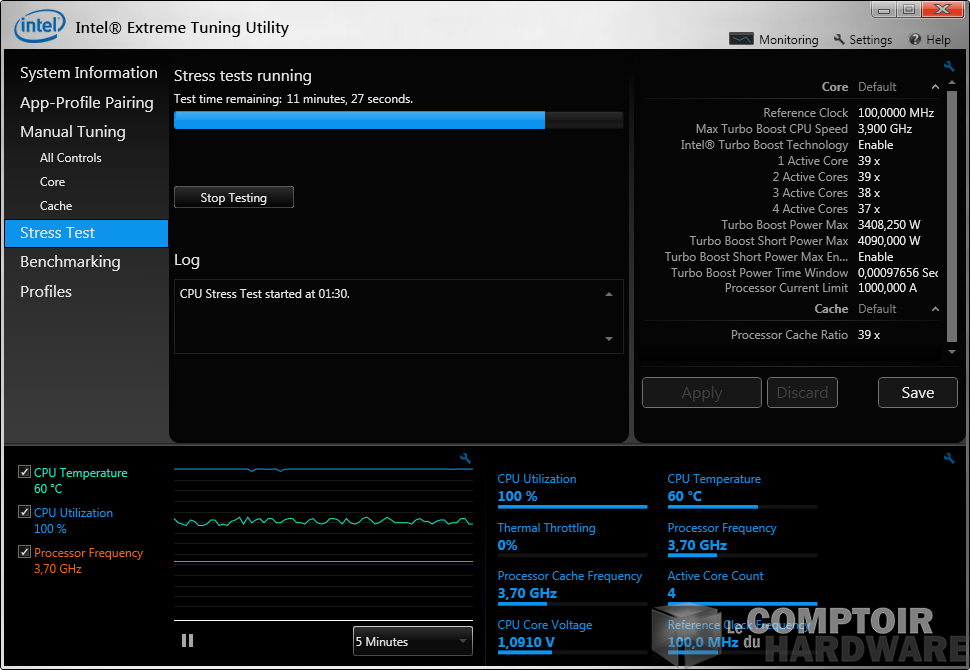

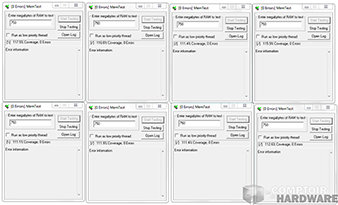

HCI MemTest à gauche et XTU à droite

On trouve cinq profils d'overclocking, de 4.3 à 4.7GHz par paliers de 100 MHz, activables depuis le BIOS ou EasyTune. Ils sont stables, même avec le pire des processeurs. Dès le profil 4.3GHz, le BIOS va coller 1.36v dans la tronche de votre CPU alors que 1.20v seraient amplement suffisant, Mer il et fou. Avec une tension aussi élevée, même un système de refroidissement de qualité comme le Noctua NH-U14S n'arrivait pas à maintenir le processeur sous la barre des 80°C. Avec les autres profils, c'est pire, la tension augmente toujours plus et nous n'avons pas voulu sacrifier notre processeur. Nous déconseillons fortement l'utilisation des profils d'overclocking sur cette carte. En plus ils ne chargent pas le profil XMP de la mémoire.

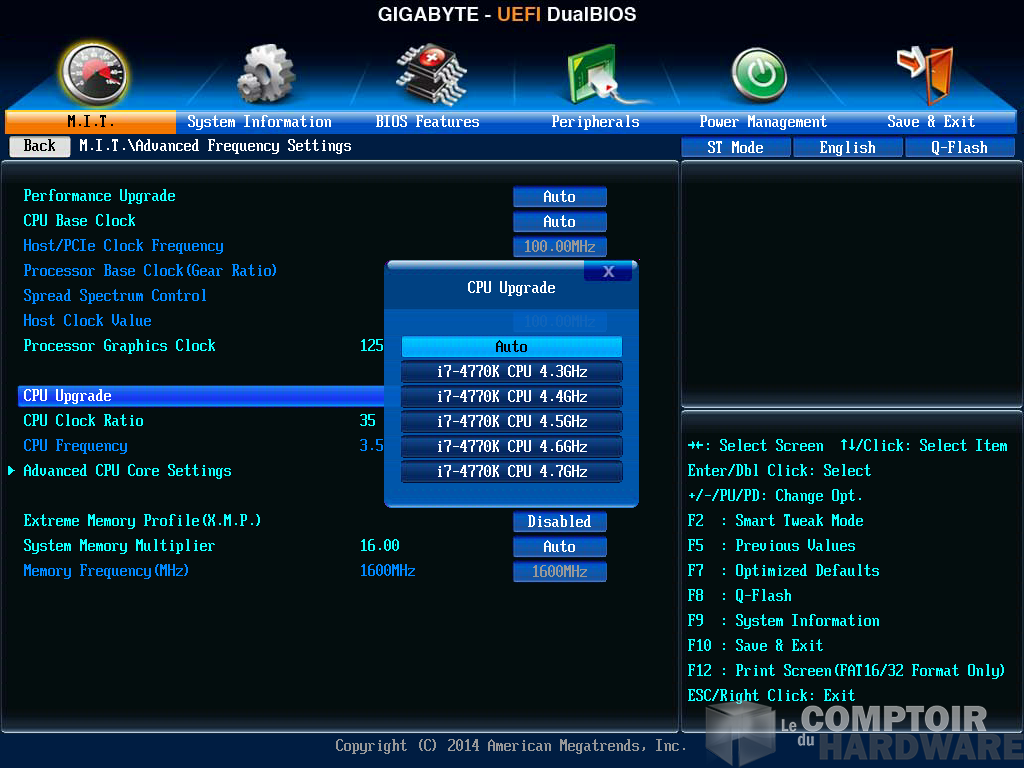

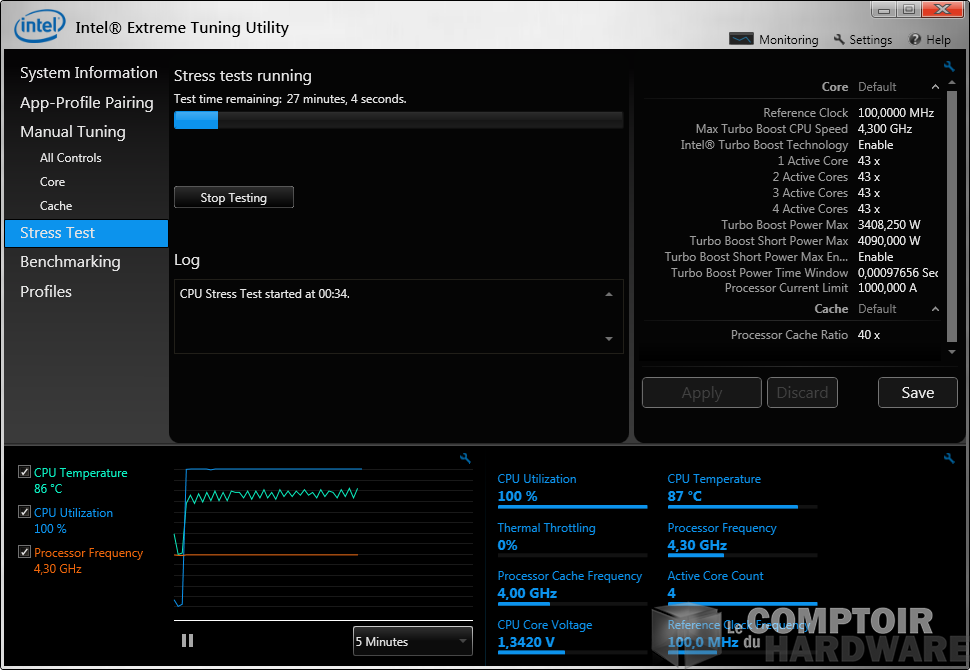

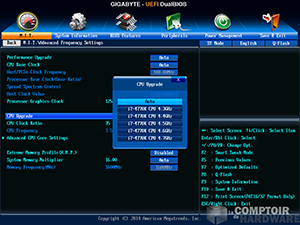

Profils dispo dans le BIOS et vérification de la stabilité sous XTU

• Overclocking Manuel

L'absence d'options inutiles, l'organisation et la simplicité du BIOS facilitent énormément l'overclocking. Nous avons réussi à overclocker le processeur encore plus haut tout en gardant la même tension comparativement aux cartes précédentes. Pas de soucis non plus concernant l'overclocking mémoire, il y a même des profils faits par des potes clockeurs pro. Pareil pour l'overclocking du bus, 185 MHz au démarrage sans broncher.

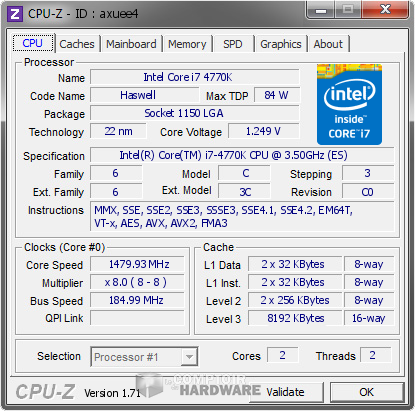

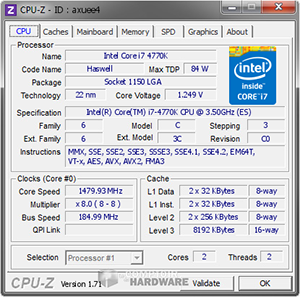

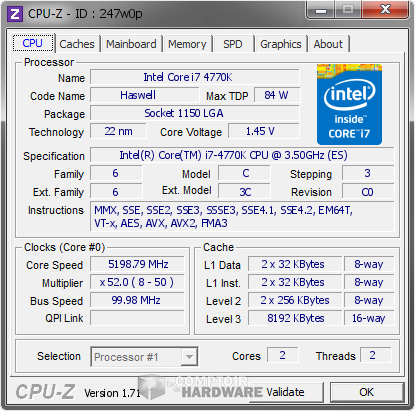

5.2 GHz et 185 MHz

Comme d'hab, quand on a fini de se la péter avec des gros scores, on cherche à trouver une configuration stable et performante pour le quotidien. Petit réglage de BIOS pour le CPU stable à 4,6GHz avec 1,28V et la mémoire à DDR3-2666 CL10 à 1,7V et on est parti. Côté stabilité, même chose que pour les tests précédents, si on pousse trop haut le vcore le CPU plante et si on le passe à 4,7GHz, il chauffe trop pour un usage quotidien. Pour la mémoire, c'est toujours notre kit Samsung qui limite les choses à 2666MHz, on pourra faire ce qu'on veut, il ne peut pas aller plus haut.

Côté performances mémoire, on retrouve les mêmes chutes que sur les autres cartes à DDR3-2600 MHz. On commence à croire que le problème vient du BIOS qu'Intel a fourni aux fabricants de cartes mères, la plupart des cartes - si ce ne sont toutes les cartes - sont affectées. Toujours la même chose, certains timings tertiaires sont trop relâchés, il faut donc les resserrer manuellement ou attendre une mise à jour BIOS pour corriger le problème. Cela nous a aussi permis de constater que par rapport aux autres cartes le BIOS de la Z97MX-Gaming 5 est capricieux en overclocking mémoire. Il ne permet pas de resserrer les timings autant et parfois ne veut pas démarrer alors qu'au boot d'après avec exactement les mêmes paramètres tout est parfaitement stable. Mais d'un autre côté, au comptoir on aime les capricieuses.

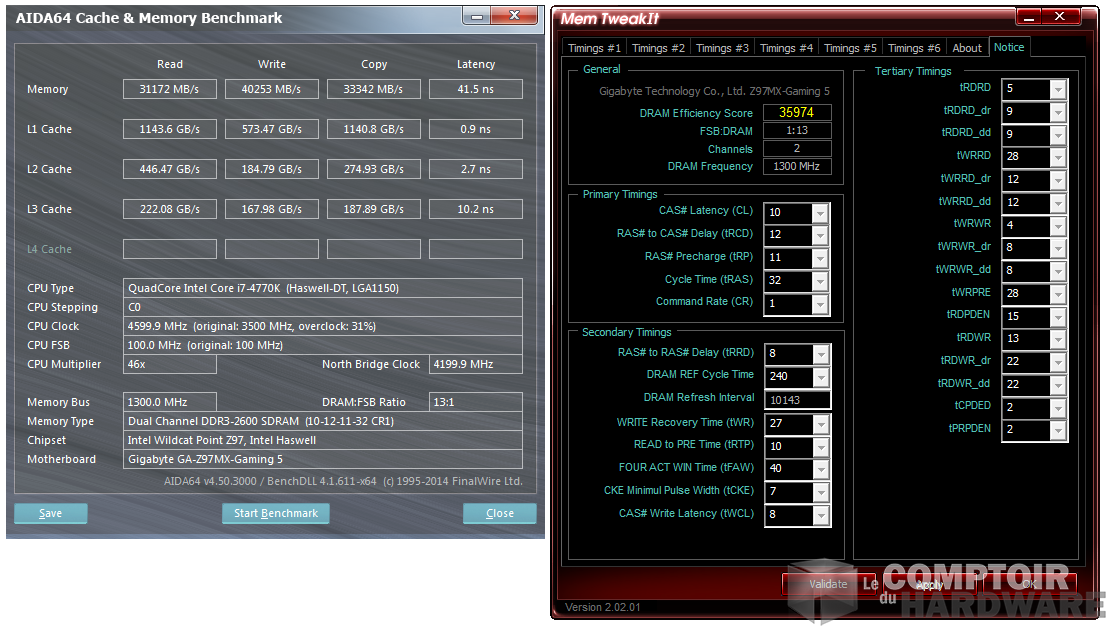

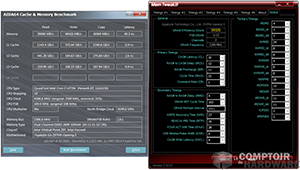

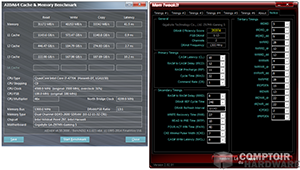

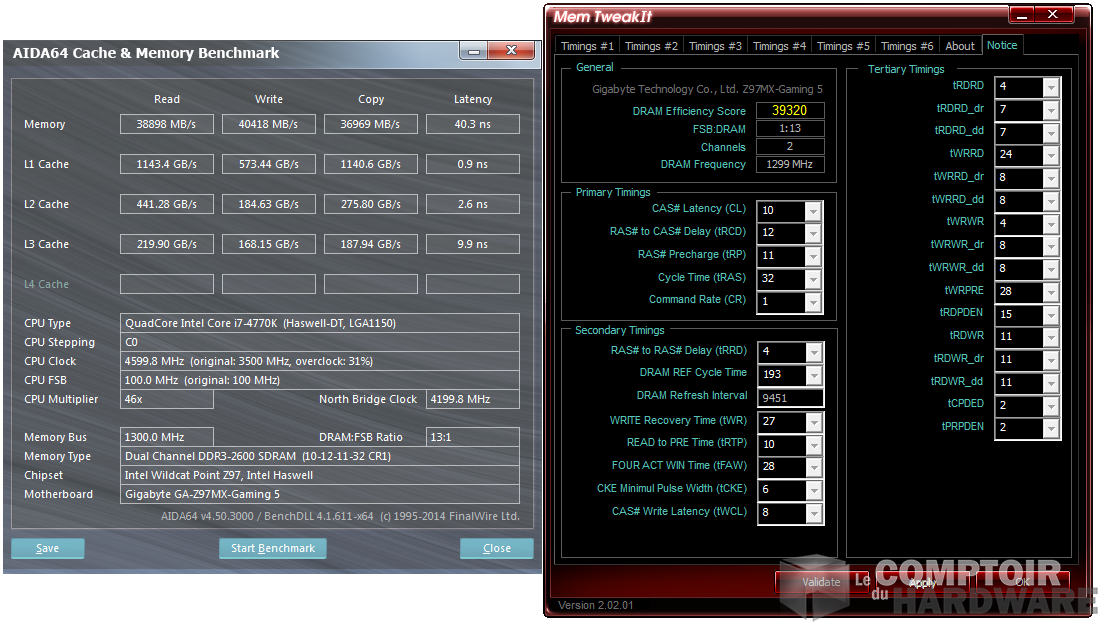

Timings tertiaires réglés automatiquement à gauche et manuellement à droite

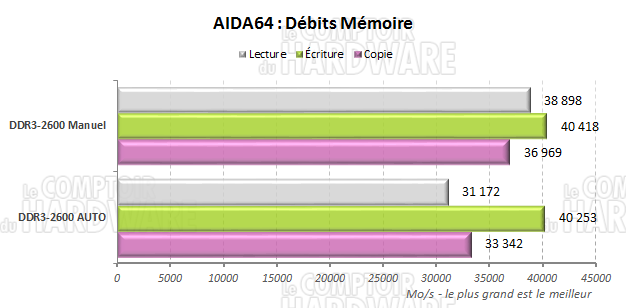

Un petit graph pour plus clairement illustrer la situation.
