Test • Intel Ivy Bridge et Z77 Express

• Z77 Express

C'est avec un certain soulagement que nous avons appris il y a quelques temps déjà qu'Ivy Bridge serait compatible avec le Socket LGA 1155 et les cartes mères existantes, pour peu que les constructeurs aient respecté les normes électriques d'Intel et proposent une mise à jour du bios. Toutefois, fidèle à son habitude, Intel ne pouvait pas faire l'impasse sur le lancement d'un chipset compagnon dédié. En fait ce sont pas moins de 6 déclinaisons qui sont lancées sur le marché Desktop, les différences entre ces dernières sont bien maigres et font penser à une segmentation quelque peu artificielle...

On distinguera principalement les solutions destinées aux professionnels et constituées des B75/Q75/Q77 intégrant une gestion native du bus PCI et les H77/Z75/Z77 destinés au grand public. Le H77 se voit dépourvu d'overclocking mais dispose de l'Intel Smart Response Technology, c'est l'inverse pour le Z75 alors que le Z77 propose les 2, bref pourquoi faire simple quand on peut faire compliqué ? Pour les détails c'est ci-dessous !

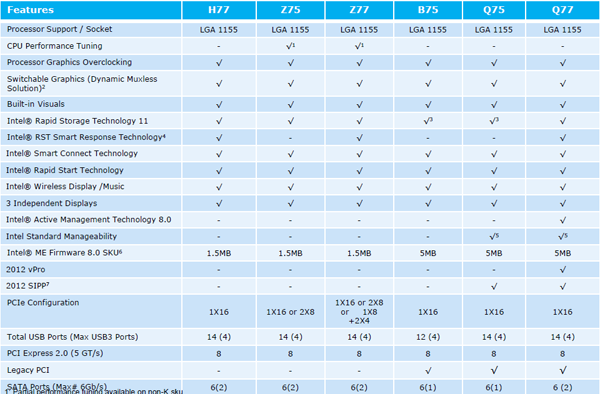

Les "différents" chipsets série 7 desktop

Etudions plus en détail le diagramme du Z77 puisque les autres sont similaires à quelques bridages artificiels détails près. On note la présence 4 ports USB 3.0 natifs ce qui constitue à n'en pas douter la principale nouveauté de ce chipset auquels s'ajoutent 10 ports USB 2.0, les ports SATA ne changent pas depuis la série 6, toujours au nombre de 6 dont seulement 2 à la norme 6 Gbps bien que ce point ne soit pas réellement problématique, seuls les SSD sont en mesure de sâturer la norme 3 Gb/s et il est rare d'en posséder plus de 2...

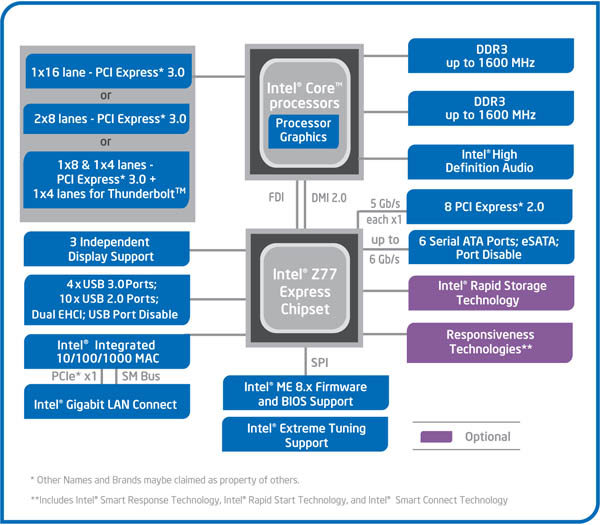

Diagramme Intel Z77 Express

On note donc la présence des technologies Responsiveness Technology qui permettent par exemple d'accélérer la sortie de veille à l'aide d'un SSD, l'amélioration des performances d'un HDD via la mise en cache par un SSD ou encore la sortie rapide de veille pour effectuer les mises à jour windows ou consulter des pages Web, bref rien de très très utile sauf cas particulier, cela constitue en fait une extension des fonctionnalités apparues avec le Z68 et que nous avons testées ici. Pour le reste, pas de changement particulier avec toujours la présence par exemple des 8 lignes PCIE 2.0. Voyons voir à quoi peut bien ressembler ce Z77 :

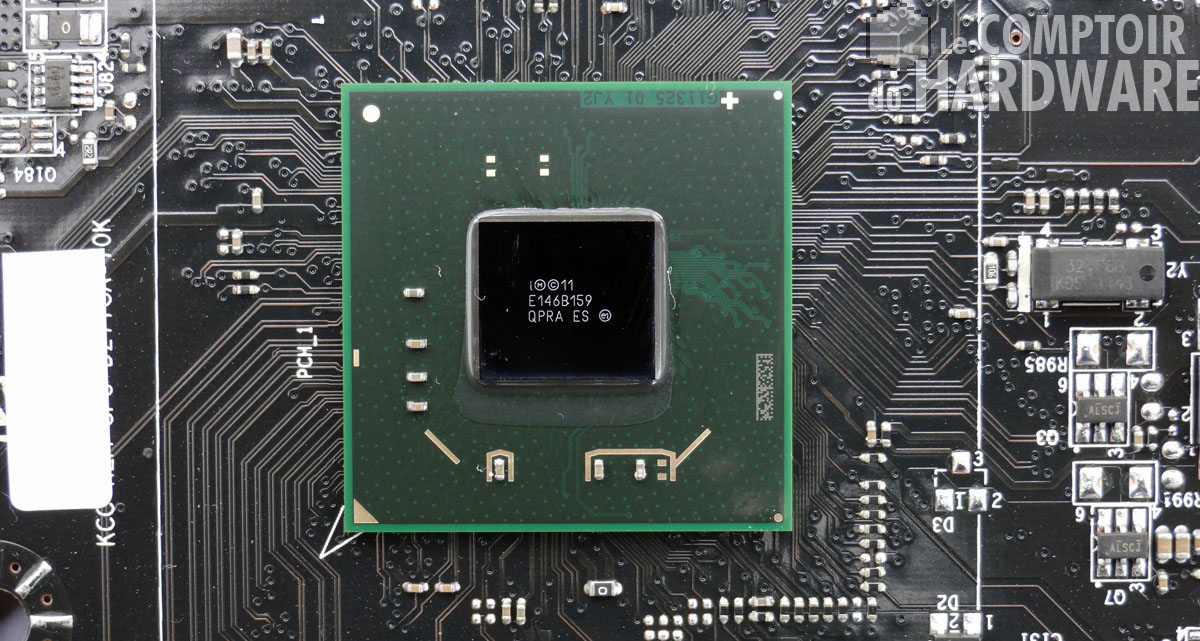

L'intel Z77 Express débarassé de son refroidisseur

Intel nous a fait parvenir avec le Core i7-3770K sa propre carte mère haut de gamme embarquant le Z77 Express et poétiquement dénomée DZ77GA-70K ! Au menu, la tête de mort bien sûr, mais aussi et surtout une connectique complète avec la présence de 4 ports USB 3.0 sur le panel et 2 connecteurs internes pour ces derniers avec un front panel panel 3"1/2 pour 2 ports dans le bundle. Deux ports ethernet gigabit complètent la connectique comprenant également FireWire, e-SATA et HDMI 1.4A pour l'IGP. Enfin 2 ports PCIe 16x (2 fois 8x si utilisation simultanée, mais avec la norme 3.0 gérée ça devrait le faire quand même !) ainsi qu'un 4x et deux 1x complètent la dotation interne à laquellle il faut ajouter 2 ports PCI.

Côté SATA, on a le droit à 4 ports 3 Gbps et 4 ports 6 Gbps dont 2 via une puce Marvell additionelle. L'alimentation du CPU emploie pas moins de 10 phases et 2 pour la mémoire. Du côté des bons points, la présence de l'afficheur LCD pour le diagnostic lors du POST et le bouton B2B (Back to Bios) permettant de booter sans perdre ses réglages précédents lors d'une tentative d'overclocking infructueuse par exemple. Pour le moins bien, la position du permier port PCIE 16x interdissant le déclipsage des câbles (avec verrouillage comme ceux fournis) SATA 6 Gbps du Z77 sans retirer la carte graphique (si longue). On note la présence d'un emplacement sur le PCB à l'autre bout de ce port où une puce du fondeur gérant Thunderbolt prendra place sur le modèle 75K (le connecteur prendra place à côté des sorties audio, l'emplacement est également prévu).

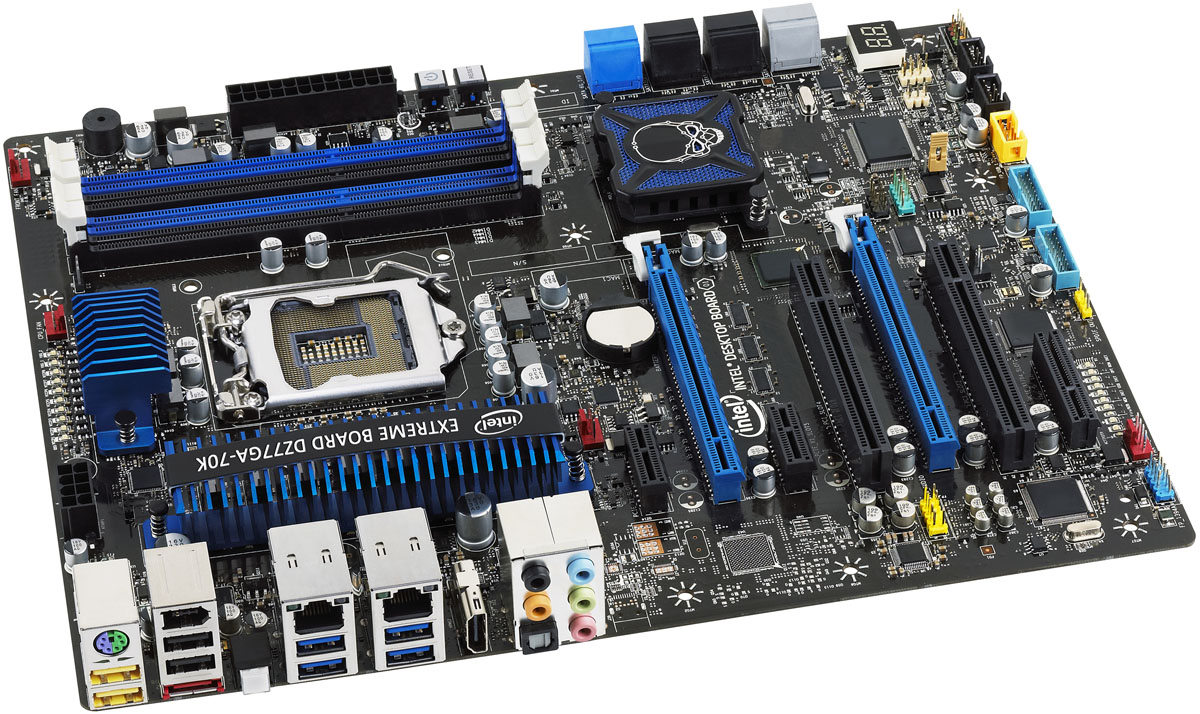

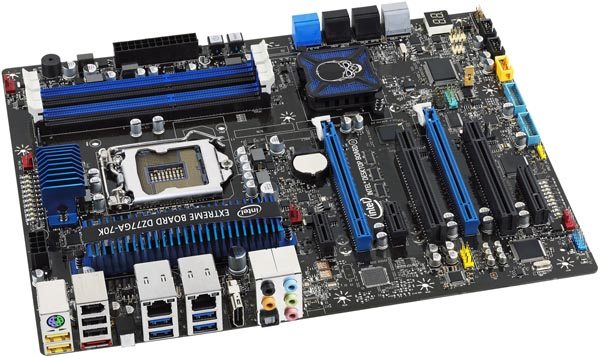

La DZ77GA-70k - cliquer pour agrandir

Grosse nouveauté chez Intel, l'apparition enfin d'un bios UEFI "visuel" utilisant la souris alors que la cncurrence le propose depuis Sandy Bridge, mieux vaut tard que jamais ! Il se nomme d'ailleurs logiquement Visual Bios et s'il a encore besoin de mûrir un peu, on appréciera sa simplicité d'emploi avec un mode d'overclocking simplifié que les novices apprécieront sans doute :

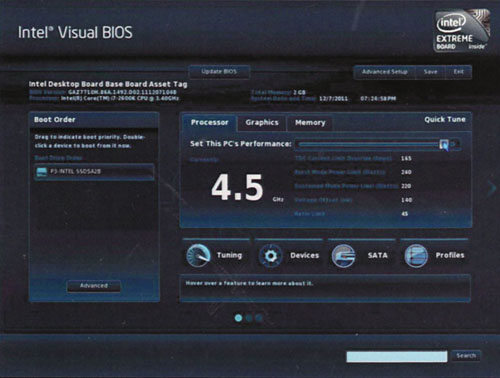

L'Intel Visual Bios en image

On vous fera grâce de développer l'offre de LucidLogix Virtu que nous avions également testé lors de notre article dédié au Z68, toujours aussi peu utile à notre sens si ce n'est permettre l'encodage à l'aide de l'IGP tout en utilisant une carte 3D dédiée. Voilà c'est tout pour la description, passons au protocole de test page suivante.
