Express • Overclocking de la HD4770

• Overclocking avec flashage

Il existe plusieurs moyens de contourner la limite d'overclocking du Catalyst Control Center. Nous allons opter pour celle qui est à la fois la plus radicale par son principe, mais également la plus "propre". Si certains logiciels d'overclocking peuvent en effet désormais repousser les limites imposées par AMD pour sa HD4770, la première solution trouvée fut celle de flasher sa HD4770 avec le BIOS d'une carte bien particulière : la HD4770 Top de la marque ASUS.

Cette carte bénéficie de conditions particulières par rapport aux autres HD4770 du marché, ASUS a d'ailleurs baptisé désormais ses cartes reprenant le même principe "Voltage Tweak". La HD4770 Top est en effet prévue pour l'overclocking, avec un logiciel fourni par ASUS et qui permet de modifier la tension du GPU. Afin de ne pas se retrouver avec l'aberrante limitation du CCC sur une telle carte, les fréquences maximales dans le Catalyst Control Center ont été repoussées et pas qu'un peu : 1000MHz pour le GPU et 1200MHz pour la mémoire au maximum !

Il suffit donc, quand on possède une HD4770 au design de référence, de la flasher en ASUS Top pour bénéficier des mêmes limitations du CCC, et même bien plus comme nous le verrons en page suivante...

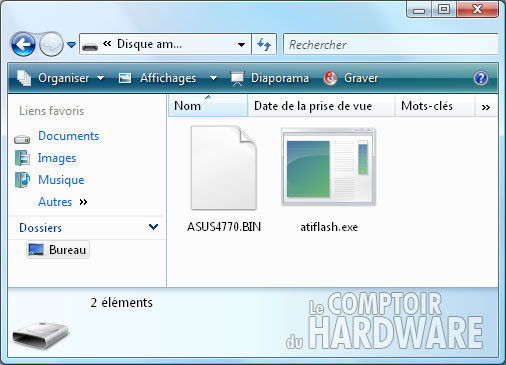

Pour le flashage une petite clé USB fait l'affaire. On la rend bootable pour commencer, à l'aide par exemple de ce petit logiciel. Il suffit ensuite de placer sur la clé le logiciel ATI Flash, ainsi que le BIOS de la ASUS HD4770 Top.

Il reste alors à redémarrer le PC sur la clé USB ainsi préparée, et taper la ligne de commande suivante :

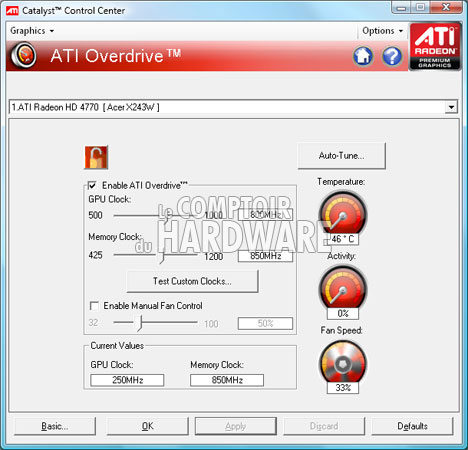

Au démarrage suivant, nous voilà en possession de l'équivalent d'une ASUS Top, avec maintenant le Catalyst Control Center comme suit :

A vous désormais les tentatives d'overclocking qui peuvent atteindre le GigaHertz pour le GPU, et même 1.2GHz pour la GDDR5. Des limites désormais plus que suffisantes pour notre carte. On remarque également que la ASUS Top propose d'origine des fréquences surévaluées de 50MHz : 800/850 au lieu de 750/800.

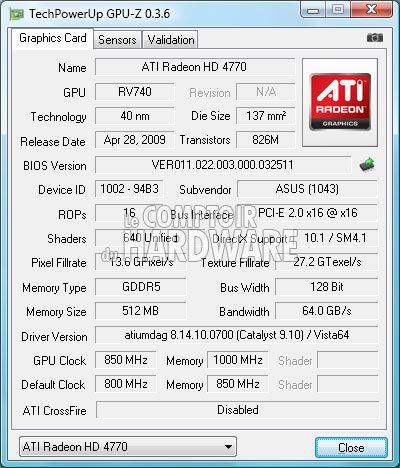

Après quelques essais nous en sommes finalement arrivés aux fréquences maximum stables suivantes, validées sous OCCT 3.1.0 :

Le GPU ne monte finalement pas beaucoup plus avec 850MHz contre les 830MHz avant débridage. Un overclocking donc de 100MHz par rapport à la fréquence d'origine, on a déjà vu mieux même si cela reste satisfaisant, les HD4850 et HD4870 par exemple ne parvenant souvent que très difficilement à +100MHz... Du côté de la mémoire les choses sont déjà plus satisfaisantes avec 150MHz de plus que notre premier overclocking avant le flashage ! On obtient au total +200MHz comparé à la fréquence d'origine de la carte, soit +25%. Intéressant, d'autant que la bande passante mémoire était assez basse d'origine sur cette carte à cause du bus mémoire 128bits. On peut donc espérer un gain intéressant en termes de performances.

Il nous reste cependant encore une possibilité d'amélioration : en effet maintenant que notre HD4770 est flashée en ASUS Top, nous pouvons installer le logiciel de la firme qui permet de toucher à la tension du GPU : Smart Doctor...

&verclocking avec flashage	850 / 1000
