Thermalright refroidit vos SSD M.2, mais faut de la place !

Thermalright s'attaque encore au cooling SSD M.2 avec deux munitions. Pour la chasse au lapin, il y a le HR-09 2280, pour du gibier plus gros, il faudra le HR-09 2280 PRO. Honneur au plus discret des deux, le non PRO. C'est un radiateur qui mesure 79 mm de long x 24 mm de largeur x 48 mm de hauteur. Il y a 32 lamelles d'aluminium de 0.4 mm d'épaisseur, espacées de 1.8 mm. La base en cuivre nickelé est au contact d'un caloduc de 6 mm de diamètre, en U. Le SSD vient se loger dans un réceptacle dans la base, pour être caché finalement, exception faite des broches de contact sur la carte mère.

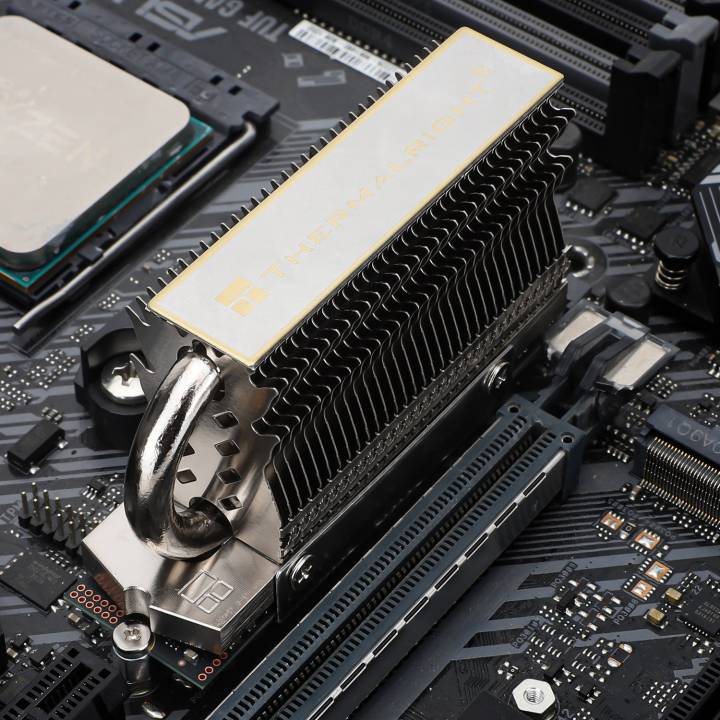

thermalright hr09 2280Le petitou HR-09 2280



La version PRO est plus grosse et plus haute. Mesurant toujours 24 mm de largeur, la longueur passe à 86 mm et la hauteur à 74 mm. Du coup, il y a deux caloducs en U de 6 mm de diamètre, chacun s'occupant de fournir en joules une demi-hauteur de radiateur. 33 ailettes verticales constituent le radiateur, tandis que le principe de fixation ne change pas. Ce n'est pas la première fois que nous voyons des refroidisseurs à SSD, nous en avons présenté avec un ventilateur même chez Jonsbo, ou encore Thermalright déjà aperçus il y a plusieurs mois avec la gamme TR-M.2, mais celle-là les complète bien. Garantie 6 ans mesdames et messieurs !

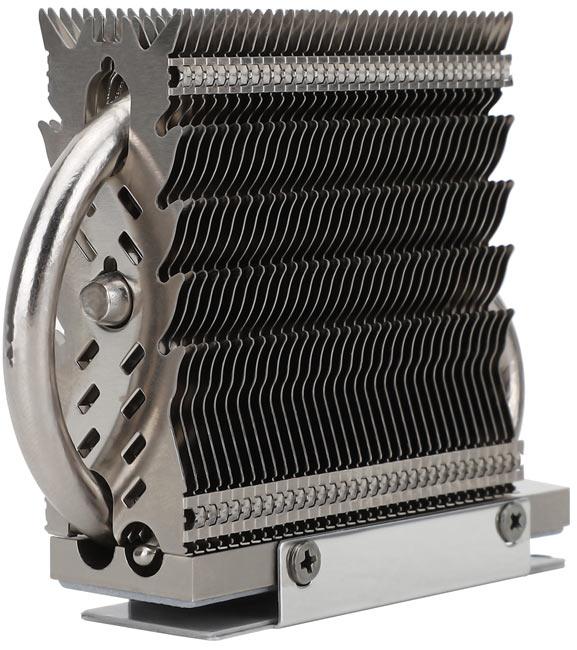

thermalright hr09 2280 proLe grandas HR-09 2280 PRO



Un poil avant ?

Finalement, le refresh RDNA serait plutôt pour le 10 mai

Un peu plus tard ...

L'AMD Software tripote un peu trop votre CPU rouge à votre place !

Les 17 ragots
Les ragots sont actuellement
ouverts à tous, c'est open bar !
par scharnhorst, le Mercredi 13 Avril 2022 à 11h29
Environ 15°C de gagné par rapport au rad en cuivre de SSD
par scharnhorst, le Mercredi 06 Avril 2022 à 12h00
Version pro commandée
On verra bien si cela calme les ardeurs de mon M2 Gigabyte (75°C sous MSFS)
par dfd, le Mardi 05 Avril 2022 à 15h30
Hey m'engueulez pas bourdel !
Je faisais juste remarquer qu'on est passé du sticker ultra mince à base de cuivre ou de graphène, aux refroidisseurs alu de 3 mm de haut livrés en bundle avec les CM récentes, à ce truc qui va bientôt dépasser la hauteur de la CG...
Ok les M.2 en PCIe 5 HdG vont chauffer plus sévères lors d'une écriture séquentielle massive,
mais c'est quand même pas l'usage courant de son SSD...
par Un ragoteur Gaulois embusqué, le Mardi 05 Avril 2022 à 14h21
Je suis surpris par les réactions négatives sur ces rads qui pour une fois ne sont pas de vulgaires blocs pleins d'alu peu efficaces qui mettent tout dans le design
Dommage qu'ils n'aient pas sorti de radiateur pour les chipsets X570 d'AMD ou pour les étages d'alim limite de pas mal de cartes mères comme ils faisaient avant.
par Feeldapayne, le Mardi 05 Avril 2022 à 13h38
par Un ragoteur qui draille embusqué, le Mardi 05 Avril 2022 à 09h36
Comme si les ssd chauffait de malade comme les gpu hdg ça me rappelle les refroidissement pour chipset sur le lga 775 x38 x48 la mode de celui qui avait le plus gros
Ce n'est pas parce que tu n'es pas concerné que le souci n'existe pas. Les SSD Pci-E qui surchauffent, c'est le throttle assuré, et donc la baisse des performances. Comme un CPU et un GPU.
D'autant qu'il y a inégalité entre les modèles: à 70°C certains tiennent sans montrer de signe de faiblesse, d'autres commencent à throttler, ce qui est génant dans le monde du travail intensif auquel les modèles "performances" sont destinés.

Un SSD SATA 2.5 ne chauffait pas énormément, étant moins performant et surtout "refroidi" par un boitier souvent en alu, les M.2 sont à nu pour certains, à peine refroidis par un sticker metallique (cuivre ou autre).
D'autant que ces fameux SSD M.2 sont situés à des endroits sur la carte mère franchement hostiles: le splus perf sont entre les sockets CPU et GPU, donc pile entre les 2 éléments qui chauffent le plus dans un pc. Je ne parle même pas du second slot M.2 juste au niveau du rad du GPU.
Le phénomène est empiré quand un Aio est en place sur le CPU (et le GPU éventuellement): aucun flux d'air pour ventiler la zone du slot M.2 qui doit se contenter du flux général du boitier et de la convection.
Et comme les Aio sont de plus en plus populaire, les SSD de plus en plus perf, les dissipateurs se doivent d'être efficaces (d'où les rad de plus en plus généralisés sur les CM).
Après, la question d'un tel monstre qu'il va falloir caser entre le CPU et le GPU (dont certaines backplates vont bien faire suer), laissons le soin aux concernés de l'étudier.
par Un ragoteur RGB en Île-de-France, le Mardi 05 Avril 2022 à 12h11
par Un ragoteur qui draille embusqué, le Mardi 05 Avril 2022 à 09h36
Comme si les ssd chauffait de malade comme les gpu hdg ça me rappelle les refroidissement pour chipset sur le lga 775 x38 x48 la mode de celui qui avait le plus gros
Dixit le gars qui fait que du excel avec son ordi ou/et qui confond M2 avec ssd sata. C'est incroyable a quel point tu peux nier qu'un souci existe juste pour avoir l'air du 90's linux hispter guy "waiiii moi jai pas un avis mainstream t'as vu, genre j'met pas de RGB dans mon pc woah je suis trop intelligent ! J'sais faire 4 requetes sous Sql je suis un codeur oui oui" Sérieux faut arrêter les gars, vous êtes ridicules. Moi je vois juste que ya un souci qui grossit : la chaleur sur les M2, et j'ai perso une config qui a pris 5-8°C en charge dans le boitier après avoir installé un 2eme M2 et de l'autre coté ya une firme qui propose une solution pour quedalle (pour une fois) ...
par Un ragoteur qui draille embusqué, le Mardi 05 Avril 2022 à 09h36
Comme si les ssd chauffait de malade comme les gpu hdg ça me rappelle les refroidissement pour chipset sur le lga 775 x38 x48 la mode de celui qui avait le plus gros
par Thibaut G., le Mardi 05 Avril 2022 à 07h05
par Un #ragoteur connecté des Hauts-de-France, le Mardi 05 Avril 2022 à 04h00
J'aime bien le concept de garantie longue durée sur un élément inerte
Du coup ça fait super généreux
par Un #ragoteur connecté des Hauts-de-France, le Mardi 05 Avril 2022 à 04h00
J'aime bien le concept de garantie longue durée sur un élément inerte
par Un ragoteur bio embusqué, le Mardi 05 Avril 2022 à 03h32
TR-M.2 HR-09 2280 14€
TR-M.2 HR-09 2280 PRO 17€
par Un ragoteur bio embusqué, le Mardi 05 Avril 2022 à 03h25
par dfd, le Lundi 04 Avril 2022 à 19h44
Vraiment nimp' le refroidissement des SSD M.2 !
Même sur des VRM y'a pas -limite- la même monstruosité...
Et vu que le PCIE5 va se trouver au plus proche du CPU, tout comme les 16 lignes de la CG, va falloir faire gaffe aux cartes style 3090 Ti qui débordent de tous les côtés du slot...
Comme ton commentaire?
Mes VRM ne montent pas au delà de 60°C quand mon SSD (pourtant équipé d'un rad) monte à plus de 70°C
par Un #ragoteur connecté des Hauts-de-France, le Lundi 04 Avril 2022 à 23h06
