Juha Luoma nous avait déjà présenté sa petite copine "Project ZOE" au mois de janvier, et il nous présente aujourd'hui sa participation à la Cooler Master Casemod Competion 2013 : le dénommé "Vectre". Ce mod n'a malheureusement pas retenu les faveurs du jury lors de la compétition, mais ne manque pas de charme pour autant.

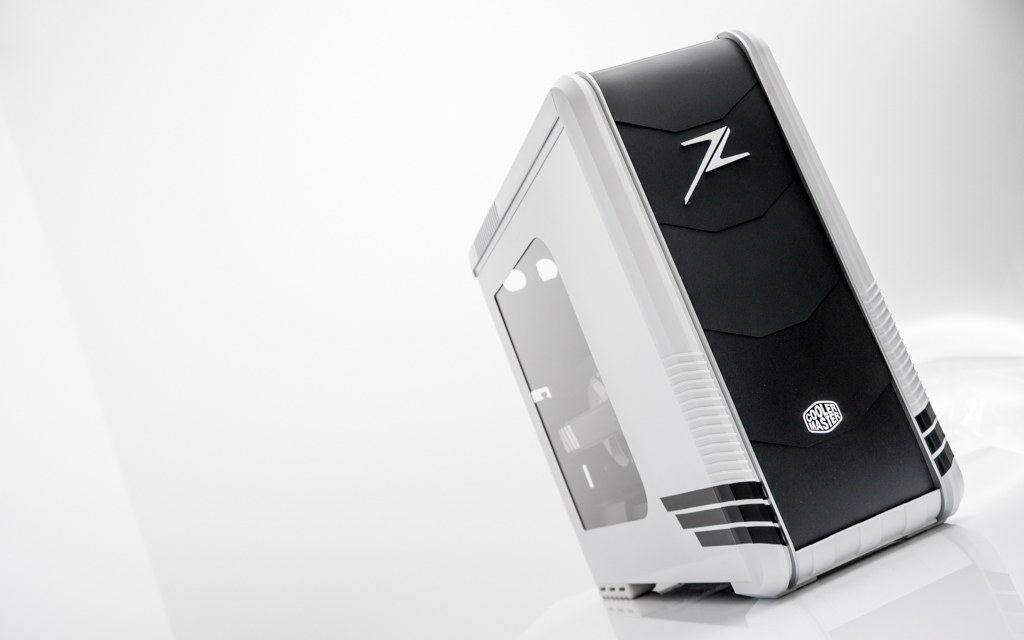

Modding : Juha Luoma - Vectre : Les modifications extérieures sont légères. [cliquer pour agrandir]

Les modifications extérieures sont légères.



Compétition Cooler Master oblige, c'est un boitier CM 690 II Advanced Black & White edition qui a été utilisé, avec un objectif pour Juha, réaliser un mod minimaliste et ultra-moderne. Pour cela il a gardé les couleurs d'origine du boitier pour l'ensemble du mod et de ses composants. Le boitier n'a pas été torturé outre mesure, les grilles mesh d'origine ont été retirées et quelques coups de Dremel ont été donnés sur le châssis.

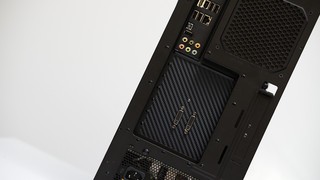

Modding : Juha Luoma - Vectre : Les slots PCI ont été découpés et remplacés par un cache en alu recouvert de film carbone. [cliquer pour agrandir]Modding : Juha Luoma - Vectre : Les slots PCI ont été découpés et remplacés par un cache en alu recouvert de film carbone. [cliquer pour agrandir]

Les slots PCI ont été découpés et remplacés par un cache en alu recouvert de film carbone.

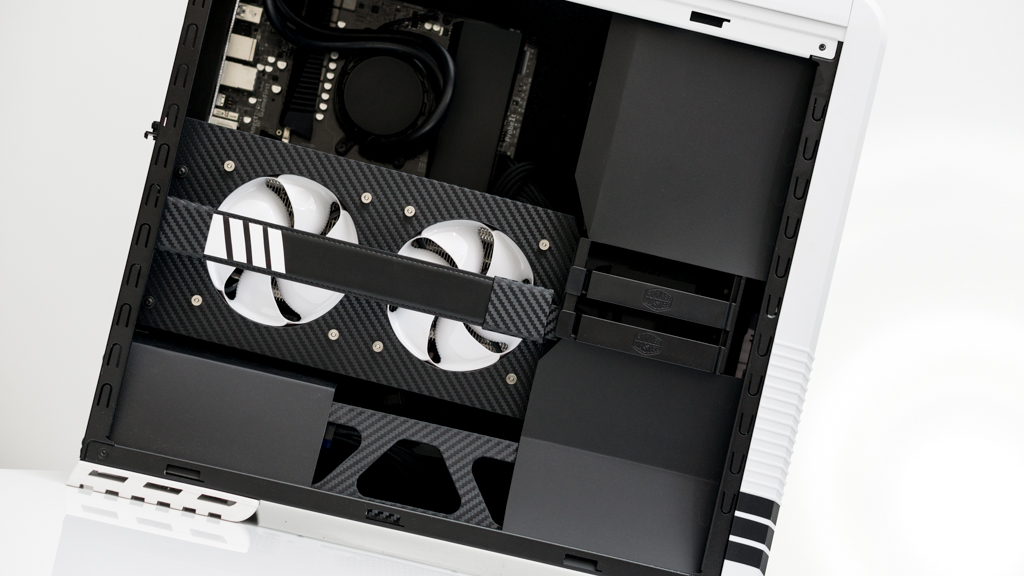

La partie arrière du boitier a été retouchée pour revoir le système de fixation de la carte graphique. Comme c'est la mode depuis quelque temps, la HD 7970 a fait une rotation de 90° pour se retrouver à la verticale devant la carte mère. Juha a donc fabriqué une équerre PCI en aluminium pour la fixer dans cette position, et n'étant pas satisfait du refroidissement, il a remplacé le radiateur d'origine par un Alpenföhn Peter ventilé par deux Noiseblocker eLoop. Un carter en alu recouvert de film carbone surplombe tout ce petit monde. Petit détail artistique, une bande recouverte de cuir et de film carbone parcourt la carte graphique dans sa longueur. C'est absolument inutile mais ça apporte un petit charme supplémentaire.



Modding : Juha Luoma - Vectre : Le design intérieur est sobre et les matériaux employés sont bien choisis. [cliquer pour agrandir]

Le design intérieur est sobre et les matériaux employés sont bien choisis.

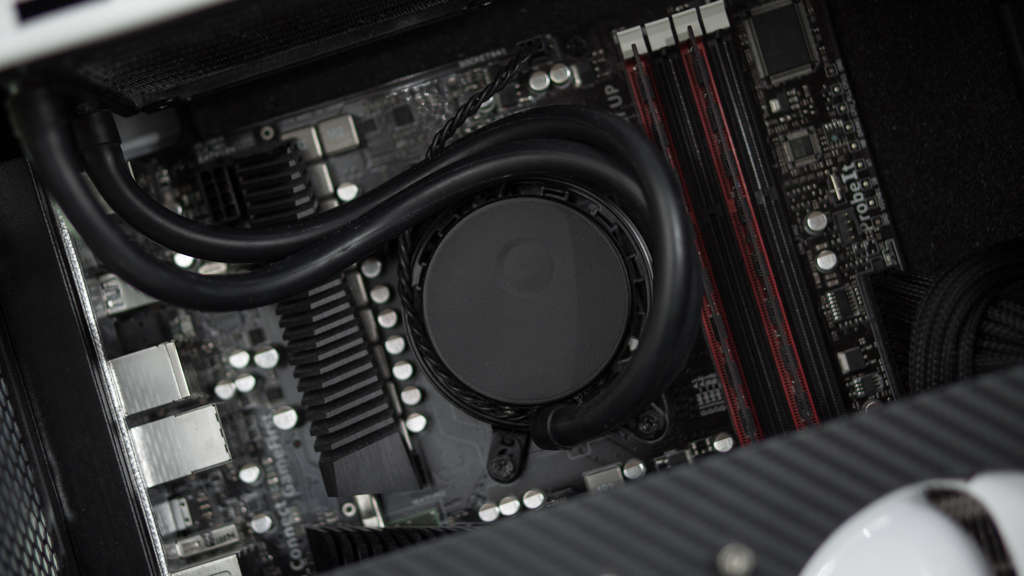

La carte mère Asus Crosshair IV Formula a été débarrassée des stickers se trouvant sur ses radiateurs, pour un look plus sobre. Le Phenom X6 1090T est refroidi par un Antec Kühler 620 dont le dessus a été recouvert de film vinyl noir pour effacer les inscriptions d'origine. L'alimentation Silverstone Strider 750 a été gainée intégralement en noir avec de la gaine provenant de chez MDPC-X, une gaine reconnue pour sa grande qualité et son pourvoir couvrant.



Boitier : Cooler Master CM 690 II Advanced Black & White edition

Processeur : AMD Phenom X6 1090T @ 4GHz

Carte mère : Asus Crosshair IV Formula

Carte graphique : XFX HD 7970 @ 1.15GHz

RAM : 8GB g.Skill Ares 1866MHz

Refroidissement : Antec Kühler 620

Alimentation : Silverstone Strider 750W

Ventilateurs : Noiseblocker eLoop

Gaines : MDPC-X

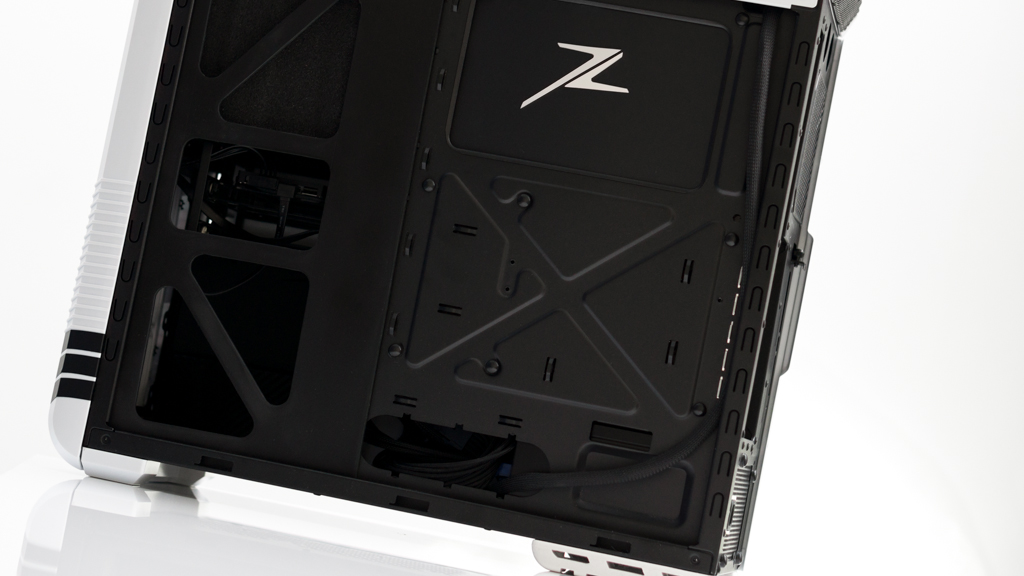

Pour terminer avec la partie intérieur, on notera la présence de nombreux caches en alu peints en noir : sur les barrettes de RAM, sur le côté des baies en façade, etc. Avec leurs formes biseautées ils donnent cet aspect moderne recherché par Juha, tout en masquant intelligemment les parties indésirables, comme les différents câbles par exemple. La partie droite du châssis se trouve ainsi très épurée, avec uniquement un logo "Z" qui tranche avec la dominante noire de ce côté.



Modding : Juha Luoma - Vectre : Les petits détails ne sont pas oubliés et tout est camouflé pour rester le plus simple possible. [cliquer pour agrandir]Modding : Juha Luoma - Vectre : Les petits détails ne sont pas oubliés et tout est camouflé pour rester le plus simple possible. [cliquer pour agrandir]

Les petits détails ne sont pas oubliés et tout est camouflé pour rester le plus simple possible.

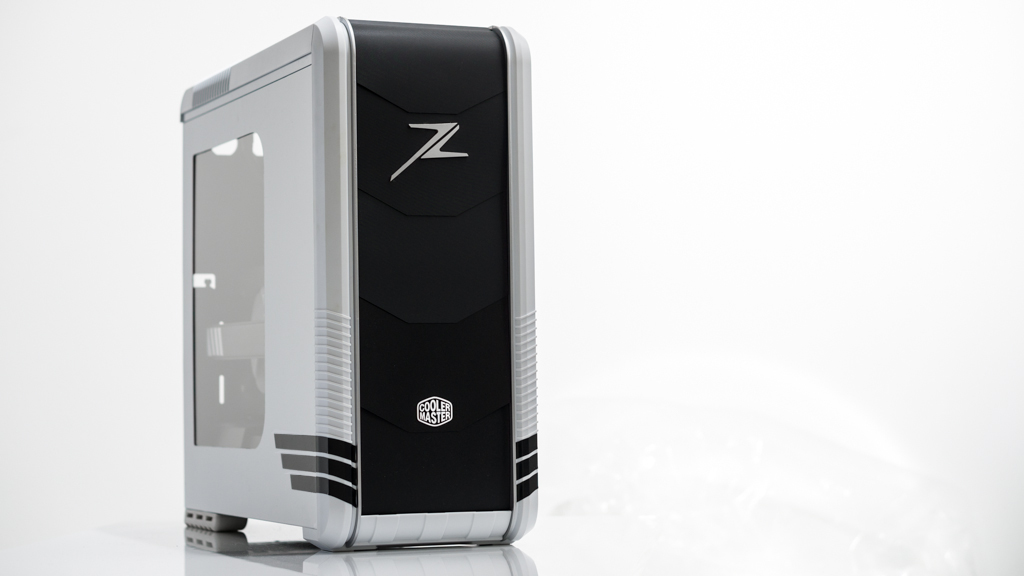

L'extérieur se veut minimaliste, avec une façade très sobre mais très réussie, avec des pièces ajustées comme des écailles dont le noir tranche avec le logo Cooler Master et le logo"Z". Les portes latérales restent blanches comme à l'origine, uniquement soulignées par trois petits traits noirs qui se joignent à la façade tels des moustaches de chat. La porte gauche a tout de même été découpée pour pouvoir admirer tout le travail réalisé à l'intérieur. Il aurait été dommage de masquer tout ça !



Modding : Juha Luoma - Vectre : Vectre, le mod à moustaches. [cliquer pour agrandir]

Vectre, le mod à moustaches.



Le Vectre de Juha sur le forum Cooler Master
