Le watercooling améliore de manière significative le refroidissement des composants et assure un look plus sympa à son montage, surtout quand il est superbement intégré comme dans le "Project Reflector 900D" de Twister7800gtx, un membre italien du forum Bit-Tech.

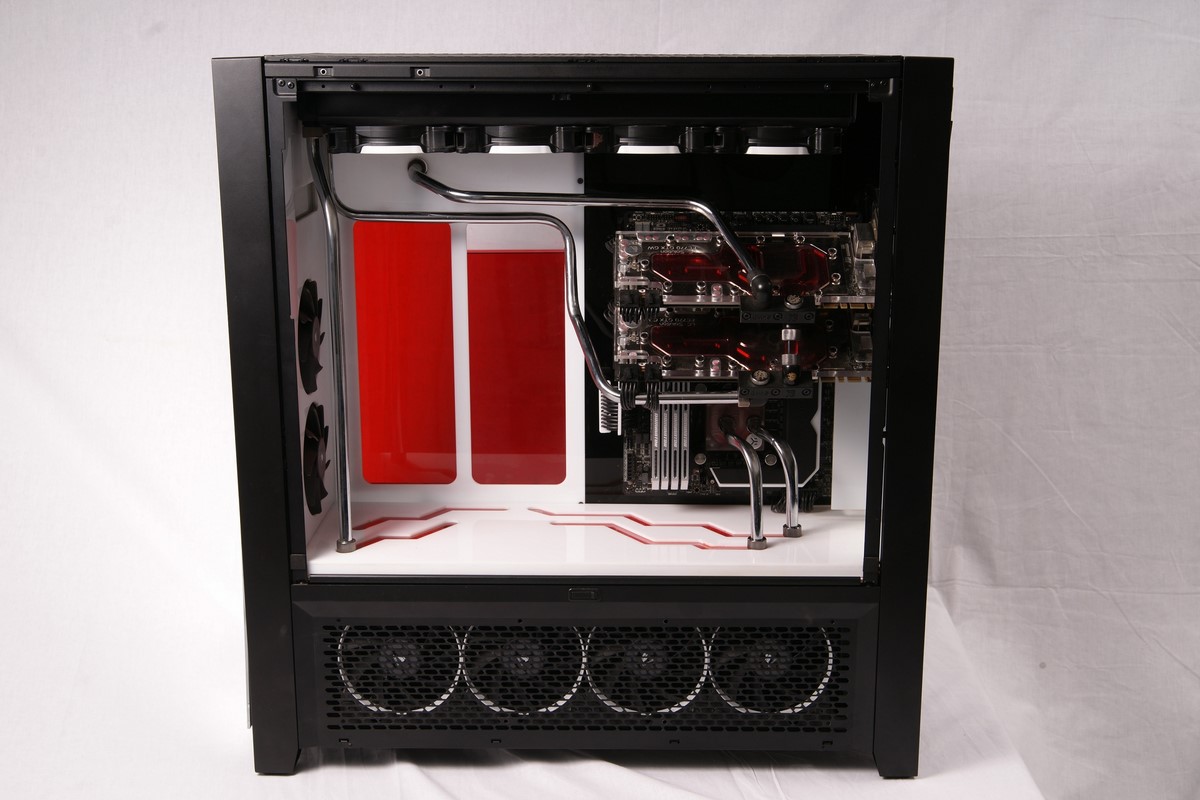

Modding : Twister7800gtx - Project Reflector 900D : Lallure générale est sobre, mais assez réussie. [cliquer pour agrandir]

L'allure générale est sobre, mais assez réussie.



Le boitier nous vient de chez Corsair, et c'est le gigantesque 900D qui est passé sur le billard. La principale modification concerne l'agencement interne et la transformation au format BTX. Pour cela, les façades avant et arrière ont été interverties. La carte mère a fait un double back-flip mais a malencontreusement atterrie la tête en bas. L'inversion des façades permet de retrouver les ports de la carte mère du bon côté sans trop de modifications.

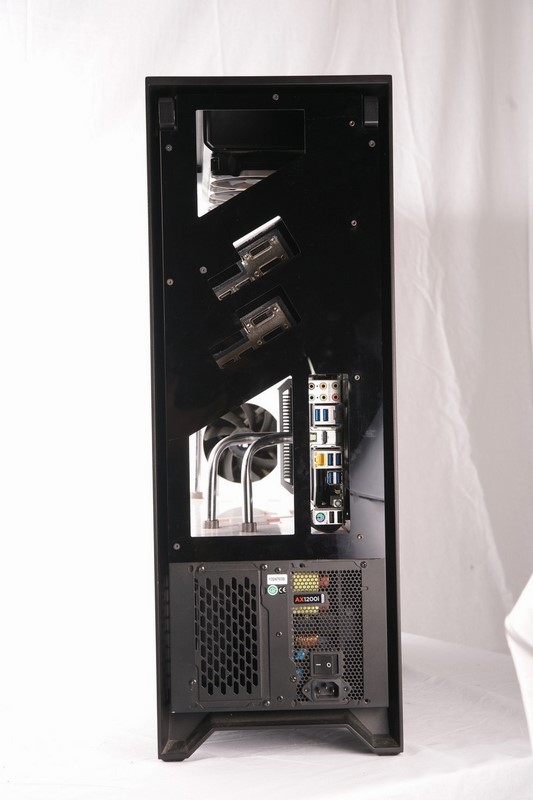

Modding : Twister7800gtx - Project Reflector 900D : Inverser les façades est bien plus compliqué qu'il n'y paraît. [cliquer pour agrandir]Modding : Twister7800gtx - Project Reflector 900D : Inverser les façades est bien plus compliqué qu'il n'y paraît. [cliquer pour agrandir]

Inverser les façades est bien plus compliqué qu'il n'y paraît.



Notre moddeur a quand même pas mal sorti la Dremel pour arriver à ses fins. Le support d'origine de la carte mère n'étant plus du tout au bon endroit, un tout nouveau tout beau a été créé en plexi noir pour supporter la MSI Z87 MPower Max. Dans les slots PCI-Express on retrouve deux GTX 770 de chez Gainward fixées en biais de manière a admirer leurs waterblocks et le liquide qui y circule. Pour cela, deux extensions PCI-Express font le relais entre la carte mère et la carte graphique. Il a fallu modifier la façade arrière en conséquence pour y fixer les cartes en biais également.

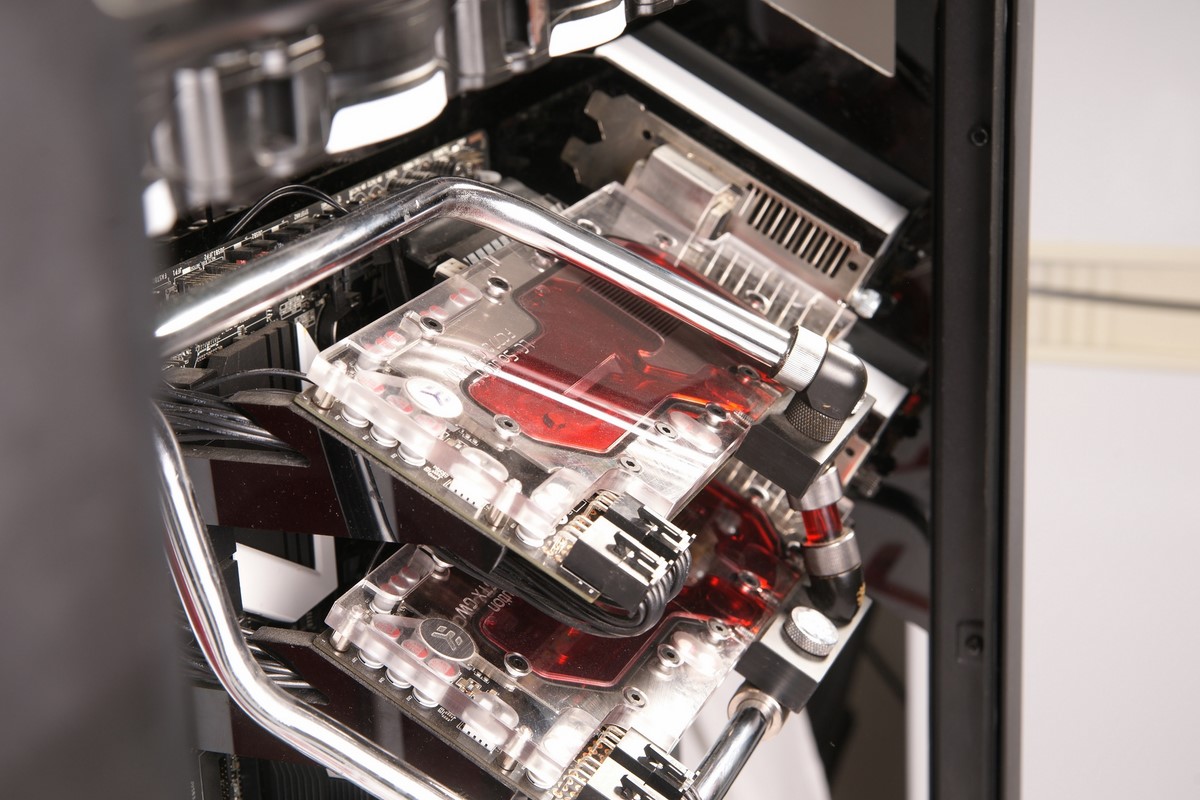

Modding : Twister7800gtx - Project Reflector 900D : Les cartes graphique sont tordues, un peu comme les membres de la rédac. [cliquer pour agrandir]

Les cartes graphique sont tordues, un peu comme les membres de la rédac.



Boitier : Corsair 900D

Processeur : Intel Core i5 4670K

Carte mère : MSI Z87 MPower Max

Carte graphique : 2x GTX 770 Gainward

RAM : 16GB Corsair Dominator Platinum

Alimentation : Corsair AX 1200i

Ventilateurs : Corsair AF 120

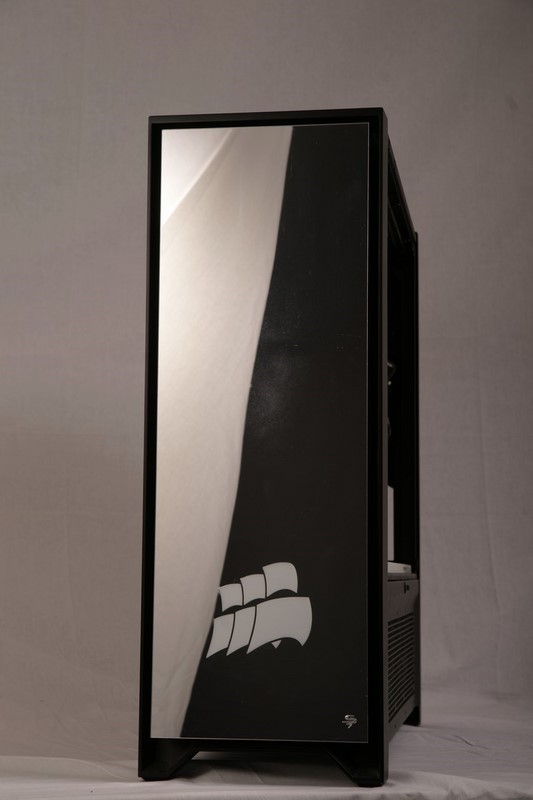

Sur la partie extérieure, la façade avant est constituée d'un panneau en miroir dans lequel apparaît le logo Corsair rétroéclairé. Derrière se cachent deux ventilateurs qui apportent un peu d'air frais à la configuration? Ainsi que le rhéobus pour piloter la ribambelle des autres ventilos.

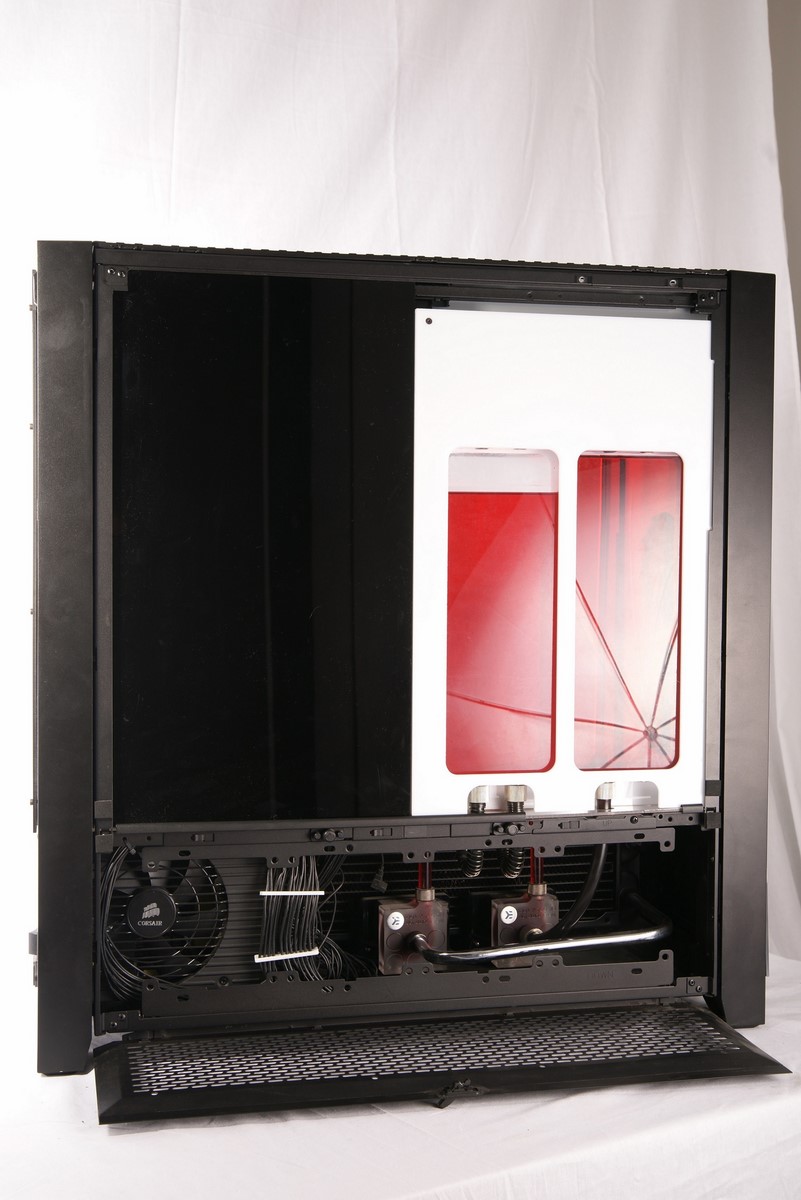

A côté de la carte mère, on trouve les réservoirs ultraplats du watercooling, fabriqués en plexi blanc et transparent, qui s'intègrent parfaitement dans cet emplacement et remplissent habilement ce grand espace vide.



Modding : Twister7800gtx - Project Reflector 900D : Umbrella Corporation [cliquer pour agrandir]

Umbrella Corporation



Fixé tout en haut, on retrouve le premier radiateur de 480mm du watercooling surmonté de ses quatre ventilateurs Corsair AF120, qui alimente le circuit de refroidissement des deux cartes graphique équipées de blocs EK Waterblock.

Le deuxième circuit est lui aussi équipé d'un radiateur de 480mm, mais est uniquement dédié au refroidissement du processeur Intel Core i5 4670K. Ca doit être bien efficace !

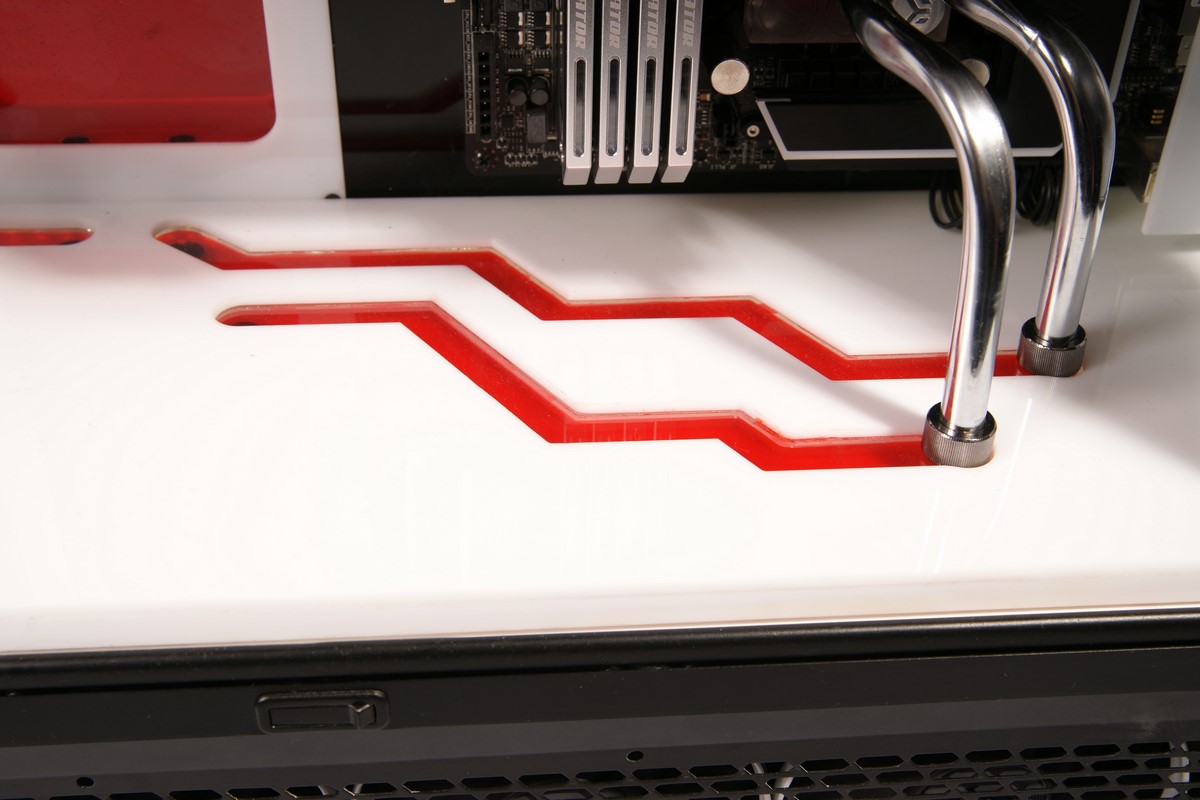

Modding : Twister7800gtx - Project Reflector 900D : Lintégration du watercooling est très travaillée sur ce mod. [cliquer pour agrandir]

L'intégration du watercooling est très travaillée sur ce mod.



La plaque de séparation en plexi blanc, entre la partie basse et la partie haute du boitier, possède deux canaux découpés pour laisser circuler le liquide du watercooling. Ces canaux sont recouverts et fermés par des pièces en plexi transparent pour y voir le liquide s'écouler par transparence. Les différents éléments du watercooling sont reliés entre eux par des tubes rigides chromés.



La worklog chez Bit-Tech
