Une GTX 460 sacrément modifiée chez Onda

Si vous aimez les PCB maison ou encore les refroidissements imposants, la Onda GTX 460 ES 1Go a de quoi vous séduire puisqu'elle regroupe ces deux caractéristiques en un modèle, qui ressemblerait bien au croisement entre un barbecue électrique des années 80 et Wall-E...

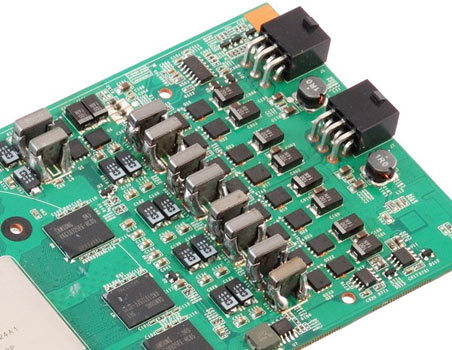

On commence l'état des lieux par le PCB, doté de composants haut de gamme. Condensateurs au tantale, 4+1 phases d'alimentation composées chacune de 2 inductances et 4 mosfets (à noter d'ailleurs que comme les 10 inductances ne tenaient pas sur la surface du PCB, Onda les a placées perpendiculairement à celui-ci ! La mémoire utilisée est quant à elle de la Samsung 0.5ns, plutôt classique donc à ce niveau. Selon la firme cependant, quelques ajustements restent encore à faire sur ce PCB qui n'est pas définitif. Les deux principaux seront au niveau de la couleur puisqu'un PCB noir est prévu au final (cela va faire plaisir à quelques lecteurs ça !), et de plus le PCB final sera certainement un peu plus long puisque les inductances devraient retrouver un positionnement à plat sur la carte.

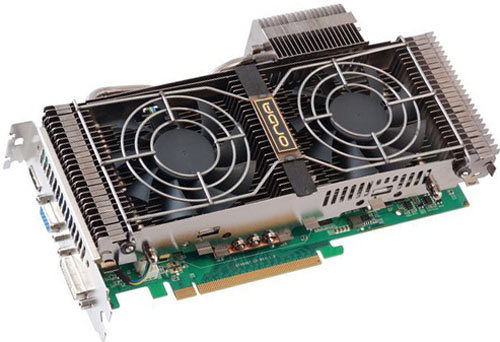

En ce qui concerne le refroidissement maintenant, il recouvre comme vous le voyez entièrement le PCB et déborde même sur le dessus et l'arrière de la carte. Deux ventilateurs de 80mm de diamètre sont chargé d'évacuer au plus vite les joules accumulés, tandis que 3 caloducs se chargent de les acheminer sur les diverses zones d'ailettes, un caloduc partant de la base au contact du GPU pour rejoindre directement la partie gauche du radiateur (en se basant sur le cliché ci-dessus), un second traverse lui le radiateur additionnel au sommet avant de venir sur la partie droite du radiateur principal, tandis que le 3è lui vient juste traverser ce fameux radiateur supplémentaire au sommet et arrête sa course là.

Un modèle en-tout-cas qui ne ressemble donc à aucun autre, même s'il y a fort à parier que la carte ne verra jamais le jour par chez nous... (Source Expreview)
