Test • Lexar NM790 (MaxioTech MAP1602A + TLC 232L)

Côté tech

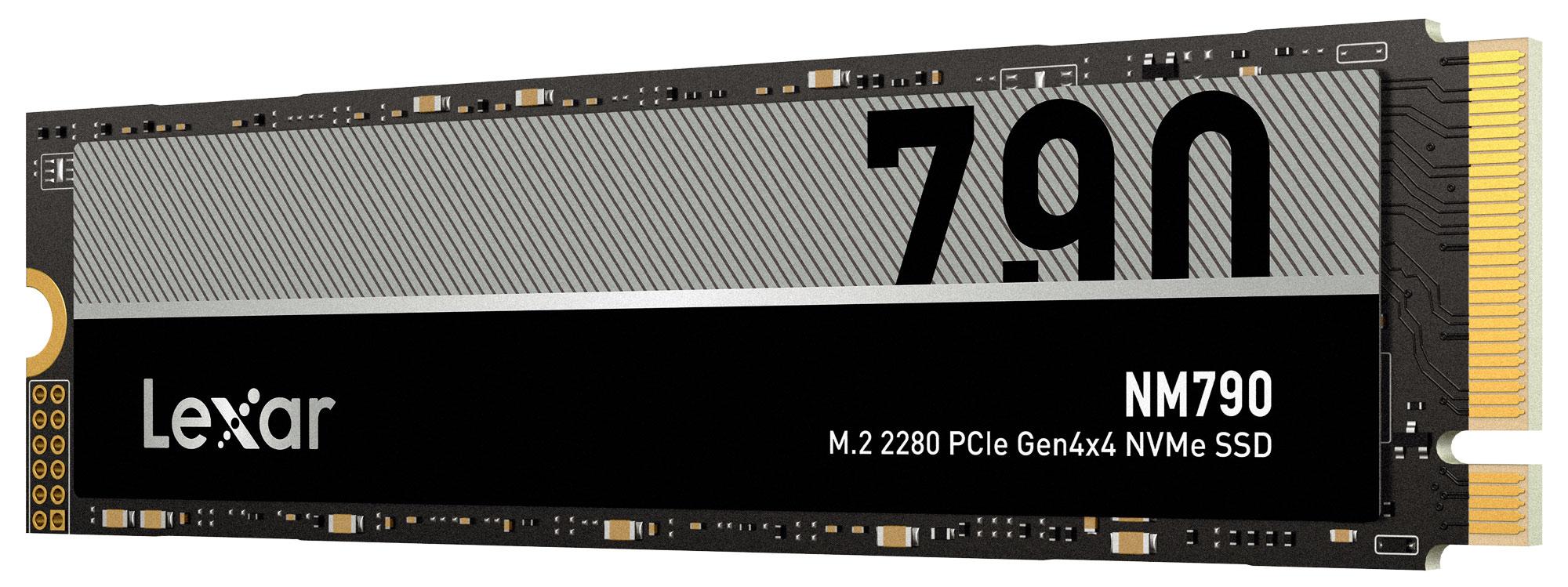

Pas de version avec radiateur passif proposé sur le NM790

Kessessé ça, MaxioTech ou Maxio pour les intimes ? C'est une filiale de JMicron, qui a migré ses activités SSD en 2016 vers cette marque. En dépit de l'historique de la marque dans le domaine, pas forcément des plus remarquables — vous rappelez-vous du pas trop regretté JMF602, carbonisé par le PC29AS21BA0 du X25-M postville d'Intel ? JMicron a continué le développement de ses solutions sur le segment low cost et donc plus ou moins dans l'ombre, puis scindait ses activités sous la marque Maxio, d'où naquit le MK8115 — déjà DRAM-less — premier vrai contrôleur moderne destiné à remplacer la gamme JMicron existante et toujours orientée entrée de gamme. C'est en 2019 que Maxio s'est invité sur le marché de tranche supérieure avec le lineup MAP1000, fabriqués en 28 nm, restant peu coûteux, mais toujours cantonné aux entrées de gammes. On retrouve aujourd'hui du Maxio majoritairement sur les marchés asiatiques, mais aussi en collaboration OEM avec quelques grands noms de l'industrie comme Acer, ADATA... ou Lexar. Pas de quoi faire rêver donc !

Sur ce NM790, c'est un MAP1602-A qui est embarqué, contrôleur gravé en 12 nm chez TSMC, de confession ARM Cortex-R5 et mono cœur. Il peut gérer jusqu'à 4 canaux NAND avec un bus jusqu'à 2400 MT/s par canal, suffisant pour saturer un lien PCIe 4.0 donc. Supportant des interfaces NAND ONFI 5.0 et Toggle 5.0, il est capable de délivrer jusqu'à 7,4 Go/s en lecture séquentielle et 6,5 Go/s en écriture séquentielle, 1 M / 900K D'IOPS sur les accès aléatoires : il est donc, sur ce NM790, configuré pour délivrer le meilleur de ses performances.

Model : Lexar SSD NM790 2TB
 Fw : 9597
 HMB : 32768 - 32768 KB (Enabled, 32 M)
 Size : 1953514 MB [2048.4 GB]
 LBA Size: 512
 Firmware id string[0C0] : MKSSD_100000000095973100,Jan 7 2023,09:52:02,MAP1602,1SSYAA4C
 Project id string[080] : r:/x3-9070-8705-branch-9597
 Controller : MAP1602
 NAND string : CYAxxTE1B1xC3B
 Ch0CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die
 Ch1CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die
 Ch2CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die
 Ch3CE0: 0x9b,0xc5,0x58,0x71,0x30,0x0,0x0 - YMTC 3dv4-232L(x3-9070) TLC 16k 1024Gb/CE 1024Gb/die

Un petit tour de flash ID tool pour vérifier

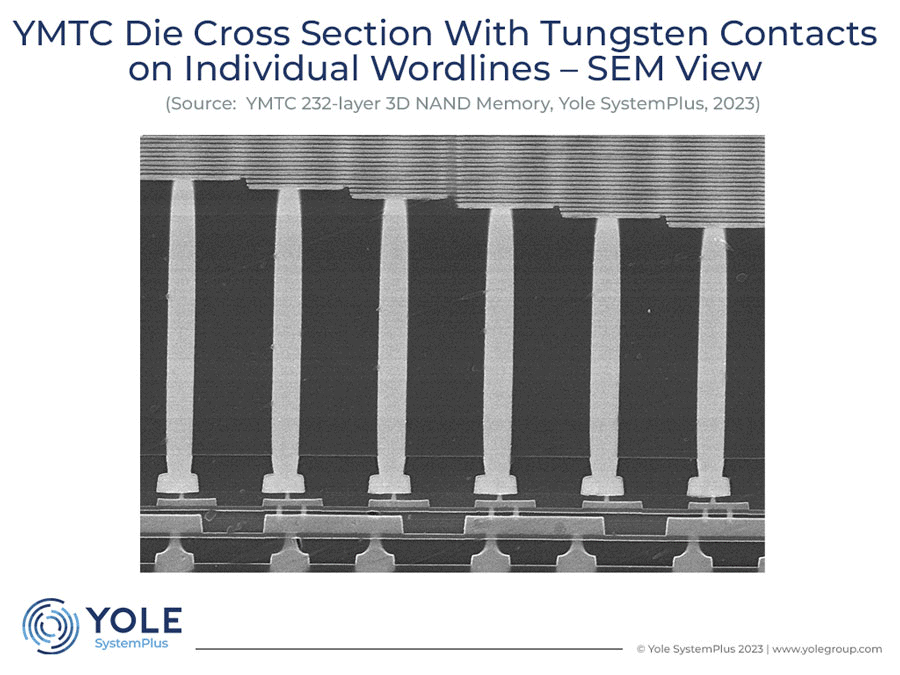

Côté NAND, c'est le sino-pendant TLC à 232 couches d'YMTC, plutôt proche des Micron B58R que l'on retrouve sur les premiers gros SSD PCIe 5.0, comme le T700 de Crucial ou le MP700 de Corsair. Yangtze Memory est le premier à avoir fourni aux clients des puces NAND de 200+ couches, 4e génération chez eux, officiant à 2400 MT/s et affichant une densité de 15,03 Gb/mm².

Vue de près, cette NAND !

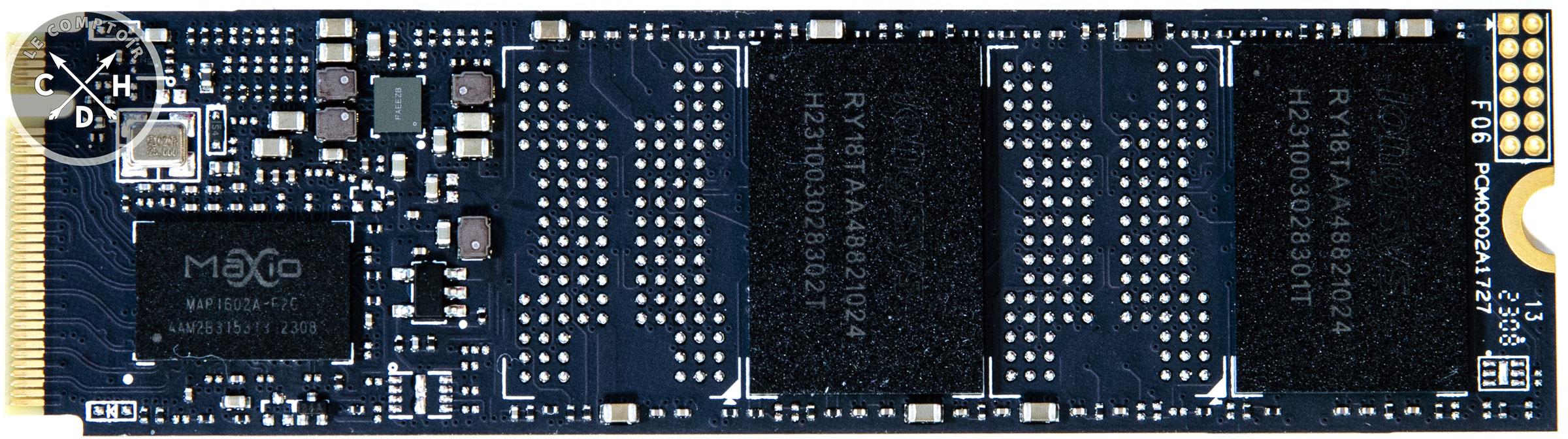

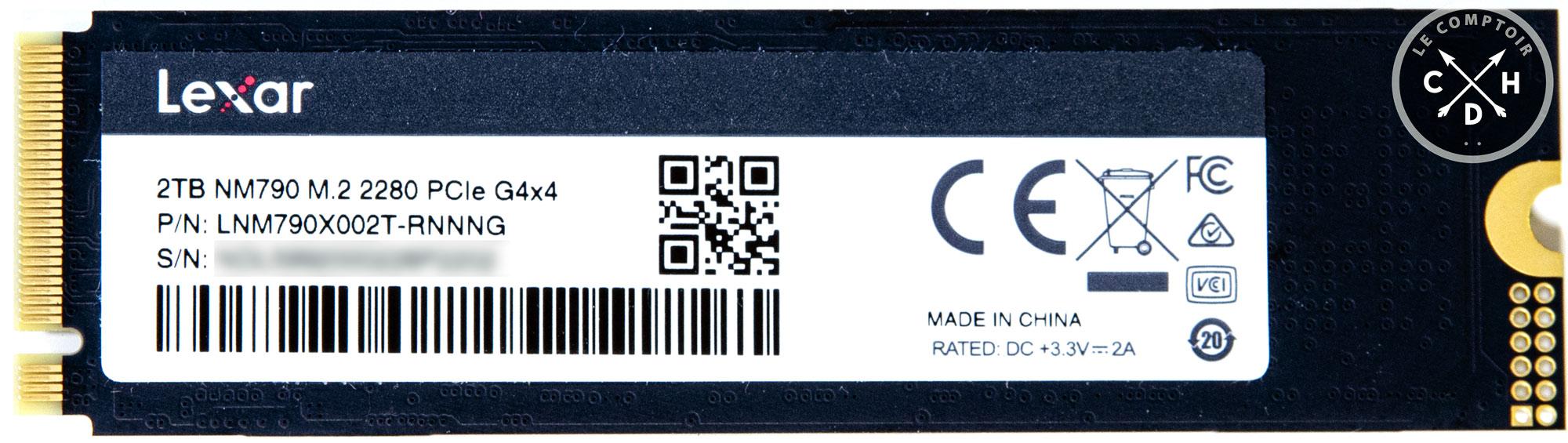

Côté conception, nous sommes sur un 2280 tout à fait classique, dans toutes les capacités avec des puces sur une seule face du PCB : de quoi anticiper la version 4 To, mais pas 8 To le contrôleur n'en étant pas capable. Pas de chichis ici, Lexar va au plus simple côté conception, et le SSD est simplement fourni avec une étiquette dissipatrice pour aider à juguler la chauffe, sachant que le SoC employé reste assez sage au niveau des chaleurs dégagées. C'est un clone du Predator GM7 de chez Acer.

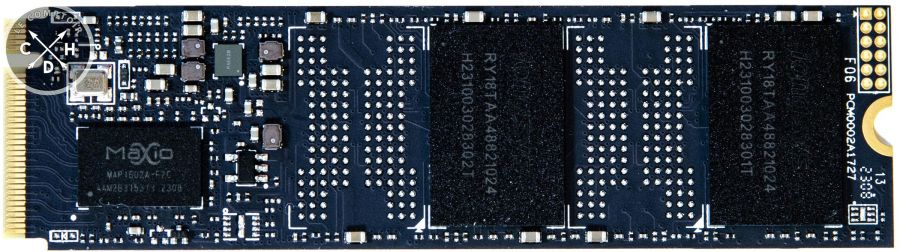

Une barrette M.2, quelques composants, et Hop, un SSD !

Une application ?

Ça va être rapide : non. Voilà, bonsoir, merci. Lexar propose bien une application pour gérer les opérations basiques sur ses SSD, alias SSD Dash, paru en verion 6 au début de l'année. Seulement, le NM790 n'est pas encore supporté et ne le sera probablement pas, le fabricant nous ayant indiqué travailler sur un nouveau logiciel pour la gestion de ses disques à paraitre sur Q4 2023.
