gigabyte z68x ud3h b3 carte recto pcb

Test • Gigabyte Z68X-UD3H et Z68XP-UD4
gigabyte z68x ud3h b3 carte recto pcb

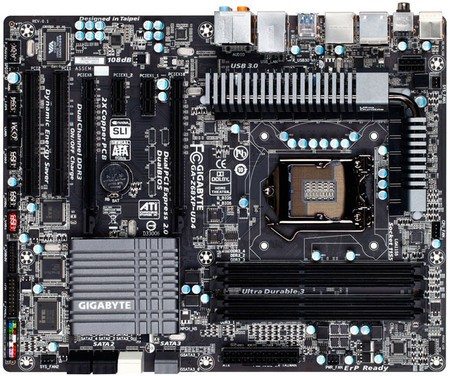

gigabyte z68xp ud4 carte pcb

• Protocole

Pour tester nos cartes mères, nous avons fait quelques tests pratiques, synthétiques, et ludiques, afin de voir si on pouvait mettre en avant des failles chez l'une ou l'autre des cartes mères. Il est, hors situations particulières de jeunesse de bios, acquis que les cartes ayant le même chipset délivreront peu ou prou les mêmes performances. Nous avons glissé un P67 dans le lot, histoire de voir d'éventuelles différences avec le Z68, ce salami faux-ami !



Par contre nous avons décidé de tester la consommation, l'overclocking manuel et automatisé par softs propriétaires, de contrôler la température lors de charges CPU+GPU, et c'est grâce à cela plus les "à côté" que nous pourrons établir une conclusion personnalisée sur chacune des cartes mères. Les tarifs s'étalant de 150 à 170€, nous en tiendrons également compte au moment de conclure.



• Configurations

Matérielle :

Intel Core i7 2600K + Noctua NH U12P + Arctic Silver 5

Gigabyte P67A-UD5

Gigabyte Z68X-UD3H-B3

Gigabyte Z68XP-UD4

Corsair Vengeance 2x4 Go DDR3 1600 cas 9-9-9-24

Asus HD 6970 Direct CU II

Velociraptor 150Go

Crucial C300 256Go (débits USB3)

Antec TruePower Quattro 1200W



Logicielle :

Windows Entreprise SP1 x64 avec toutes les mises à jour

Derniers Bios mis à jour au moment des tests

Intel Installation Chipset Utility 9.2.0.1021

Intel Rapid Storage 10.6.0.1002



gigabyte z68x ud3h b3 carte recto pcb [cliquer pour agrandir]gigabyte z68xp ud4 carte pcb [cliquer pour agrandir]

Les deux stars du jour
Un poil avant ?

L'Hyper 412S débarque chez Cooler Master, et est compatible LGA 2011

Un peu plus tard ...

Performance test de Modern Warfare 3

Les 20 ragots
Les ragots sont actuellement
ouverts à tous, c'est open bar !
par Un ragoteur inspiré, le Dimanche 04 Décembre 2011 à 20h27
Bon bah moi je viens de renvoyer ma Z68X-UD3-B3 deja elle bootait pas avec mes 2 barrettes de 2x4 go en 1600 sur les ports dims bleu qui sont censer fonctionner en dual channel hein bien les 2 ports dimms cotés processeur ne fonctionnent pas du tout!! même en changeant de barrettes et de marque rien y fait.Donc 2 ports HS bien Gigabyte !!
sans compter les instabilités de l'usb 3.0 ... bref gygabyte c'est poubelle pour moi maintenant
par Un ragoteur qui passe, le Mardi 15 Novembre 2011 à 20h49
Donc si j'ai bien compris ça passe mais faut seulement deux barettes. c'est noté.
MErci (tardif) beaucoup pour votre attention, vous êtes au top.
par David S., le Mardi 15 Novembre 2011 à 11h47
On a hésité à en faire un Bon plan, mais finalement non car elle n'a tout de même pas bcp de qualités cette carte. Pas de compatibilité PCIe Gen3 (seule la Z68XP-UD3P est compatible), pas de prise en charge de l'IGP des Sandy Bridge, et des phases d'alimentation en plus, mais qui ne changent a peu près rien au potentiel d'overclocking. Finalement le seul plus pourrait être les 10 ports USB, pour ceux qui en auraient besoin...

Donc la Z68X-UD3P à 119e chez Amazon ce n'est aps trop mal, mais quand on voit que la Z68X-UD3H se trouve à partir de 125€ avec gestion de l'IGP et compatibilité Gen3, pour seulement quelques USB en moins à l'arrière, ça fait relativiser très franchement l'"affaire" Z68X-UD3P à 119€
par Un ragoteur temporaire, le Mardi 15 Novembre 2011 à 11h42
par David S. le Mardi 15 Novembre 2011 à 10h39
Entre Z68X-UD3H et Z68X-UD3P les différences les plus notables je dirais sont:
- gestion de l'IGP sur la UD3H (VGA, DVI et HDMI), pas sur la UD3P (aucune sortie vidéo).
- 7 phases CPU sur la UD3H, 12 sur la UD3P (censées améliorer le potentiel d'OC de la UD3P, même si en réalité ça ne change à peu près rien).
- 6 USB à l'arrière de la UD3H, 10 pour la UD3P.

Après je compare bien les 2 cartes en Z68X, en UD3P il y a aussi la Z68XP qui dispose de son côté d'une sortie HDMI pour gérer l'IGP.
merci bcp David,suis très tenté par la UD3P vue à 119 € fdp in sur AMAZON, me semble être pas mal comme offre.
par David S., le Mardi 15 Novembre 2011 à 10h39
Entre Z68X-UD3H et Z68X-UD3P les différences les plus notables je dirais sont:
- gestion de l'IGP sur la UD3H (VGA, DVI et HDMI), pas sur la UD3P (aucune sortie vidéo).
- 7 phases CPU sur la UD3H, 12 sur la UD3P (censées améliorer le potentiel d'OC de la UD3P, même si en réalité ça ne change à peu près rien).
- 6 USB à l'arrière de la UD3H, 10 pour la UD3P.

Après je compare bien les 2 cartes en Z68X, en UD3P il y a aussi la Z68XP qui dispose de son côté d'une sortie HDMI pour gérer l'IGP.
par Un ragoteur qui se tâte, le Mardi 15 Novembre 2011 à 10h11
BJR

qq'un connait la différence entre les UD3H et UD3P ? MERCI
par Thibaut G., le Lundi 14 Novembre 2011 à 16h15
par Un ragoteur lambda le Dimanche 13 Novembre 2011 à 20h04
Bonjour, je vois que le test est fait avec de la ram corsair vengance, donc très haute. J'ai aussi une z68xp-ud4 avec de la ram vengance, 16Go, donc les 4 slots sont occupé. J'ai encore le rad stock intel. Je trouve qu'en plus les slot de ram son très proches du proco.

Ma question à ceux qui ont testé, est ce que malgré votre imposant ventirad, tous les slot dimm étaient encore dispo malgré les imposantes barrette Corsair vengance, sur la ud4 ?

Merci par avance.
avec notre Noctua, ca passait juste avec juste les slots 1 et 3, mais avoir les 4 slots occupés, c'est pas bon
par Thibaut G., le Lundi 14 Novembre 2011 à 16h14
suffit de regarder les photos, c'est la 1.0 qu'on a testé dans les 2 cas. Il n'y a effectivement aucun moyen de savoir SAUF joindre le VPC, ou mieux, se rendre en boutique. Par contre nous avons les cartes depuis début juin, ce qui signifie qu'il y a moins de risques d'avoir une 1.0, mais sans garantie.
par CameleonBOND, le Dimanche 13 Novembre 2011 à 23h57
salut

je ne sait pas si c'est préciser dans l'article, mais vous avez tester la version 1.3 ou 1.0 de la UD3H ?

et je présume qu'il n'y a aucun mayen de le savoir sur les site de vente ?
par Un ragoteur lambda, le Dimanche 13 Novembre 2011 à 20h04
Bonjour, je vois que le test est fait avec de la ram corsair vengance, donc très haute. J'ai aussi une z68xp-ud4 avec de la ram vengance, 16Go, donc les 4 slots sont occupé. J'ai encore le rad stock intel. Je trouve qu'en plus les slot de ram son très proches du proco.

Ma question à ceux qui ont testé, est ce que malgré votre imposant ventirad, tous les slot dimm étaient encore dispo malgré les imposantes barrette Corsair vengance, sur la ud4 ?

Merci par avance.
par Un ragoteur de transit, le Samedi 12 Novembre 2011 à 16h00
Pareil j'ai choppé la Z68XP-UD4 à ~140€ avec codes promo chez ldlc, j'en suis pas déçu, elle est archi stable, même en OC, impressionant, jamais vu ça à part sur des mobo hors de prix...
par Un ragoteur temporaire, le Vendredi 11 Novembre 2011 à 07h29
Je m'étais pris la UD4 en promo sur Cdiscount pour quelque 150€, j'estime donc avoir faire une affaire pas dégueulasse puisque prise au prix de l'UD3.
