Si vous êtes intéressés par les détails de l'architecture RDNA2, nous vous invitons naturellement à consulter la partie correspondante dans le dossier consacré aux RX 6800. Comme nous l'indiquions en débutant cet article, AMD a procédé de manière similaire pour mettre à jour ses versions xx50 au sein de sa gamme. Pour la RX 6650 XT, il est donc parti d'un Navi 23 intégral, copie conforme de celui usité pour la RX 6600 XT.
Navi 23 | RX 6600 | RX 6600 XT | RX 6650 XT |
---|---|---|---|
Shader Engine | 2 | 2 | 2 |
CU | 28 | 32 | 32 |
SP | 1792 | 2048 | 2048 |
TMU | 112 | 128 | 128 |
RT Accelerator | 28 | 32 | 32 |
ROP | 64 | 64 | 64 |
L2 (Mo) | 2 | 2 | 2 |
L3 (Mo) | 32 | 32 | 32 |
Bus mémoire (bits) | 128 | 128 | 128 |
Identique donc, mais afin de lui permettre de prendre l'ascendant, les rouges ont poussé la limite de consommation de 160 W à 180 W (+12,5%), ce qui devrait avoir un effet positif sur les fréquences réelles du GPU en jeu. C'est aussi nécessaire pour supporter la surconsommation liée à l'usage de puces mémoires plus véloces (cadencées ici à 17,5 Gbps au lieu de 16 Gbps), ce qui permet d'augmenter de 9,4 % la bande passante par rapport aux RX 6600/6600 XT, hors effet Infinity Cache. AMD indique une fréquence Game Boost officielle (celle censée s'appliquer en jeu) en hausse de 2,2 % pour le GPU par rapport à celui de la RX 6600 XT. Pas très enthousiasmant, mais en pratique les fréquences GPU sont souvent bien plus élevées, en particulier avec les modèles customs s'affranchissant de la limite de puissance officielle. Voilà pour les "spécificités" de ce nouveau modèle utilisant un Navi 23 intégral, dont vous retrouverez le diagramme ci-dessous.

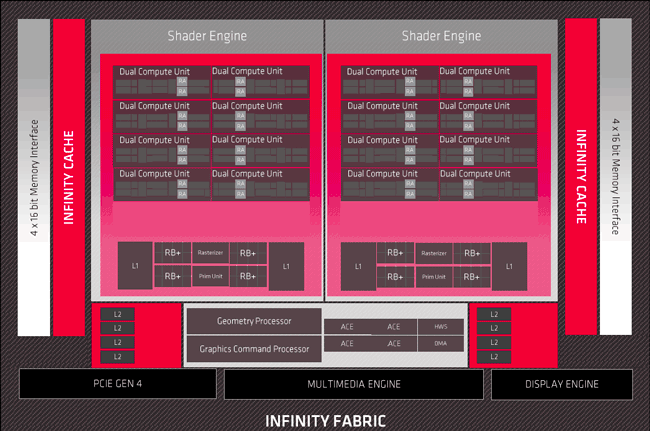

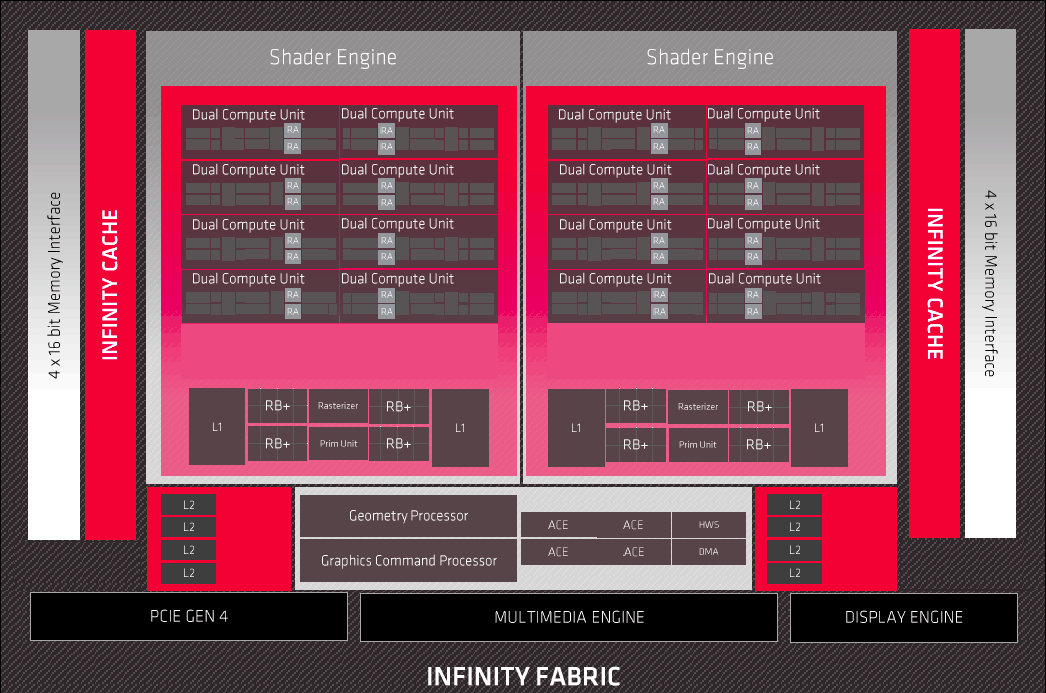

Navi 23, dans sa version intégrale telle qu'employée pour la RX 6650 XT

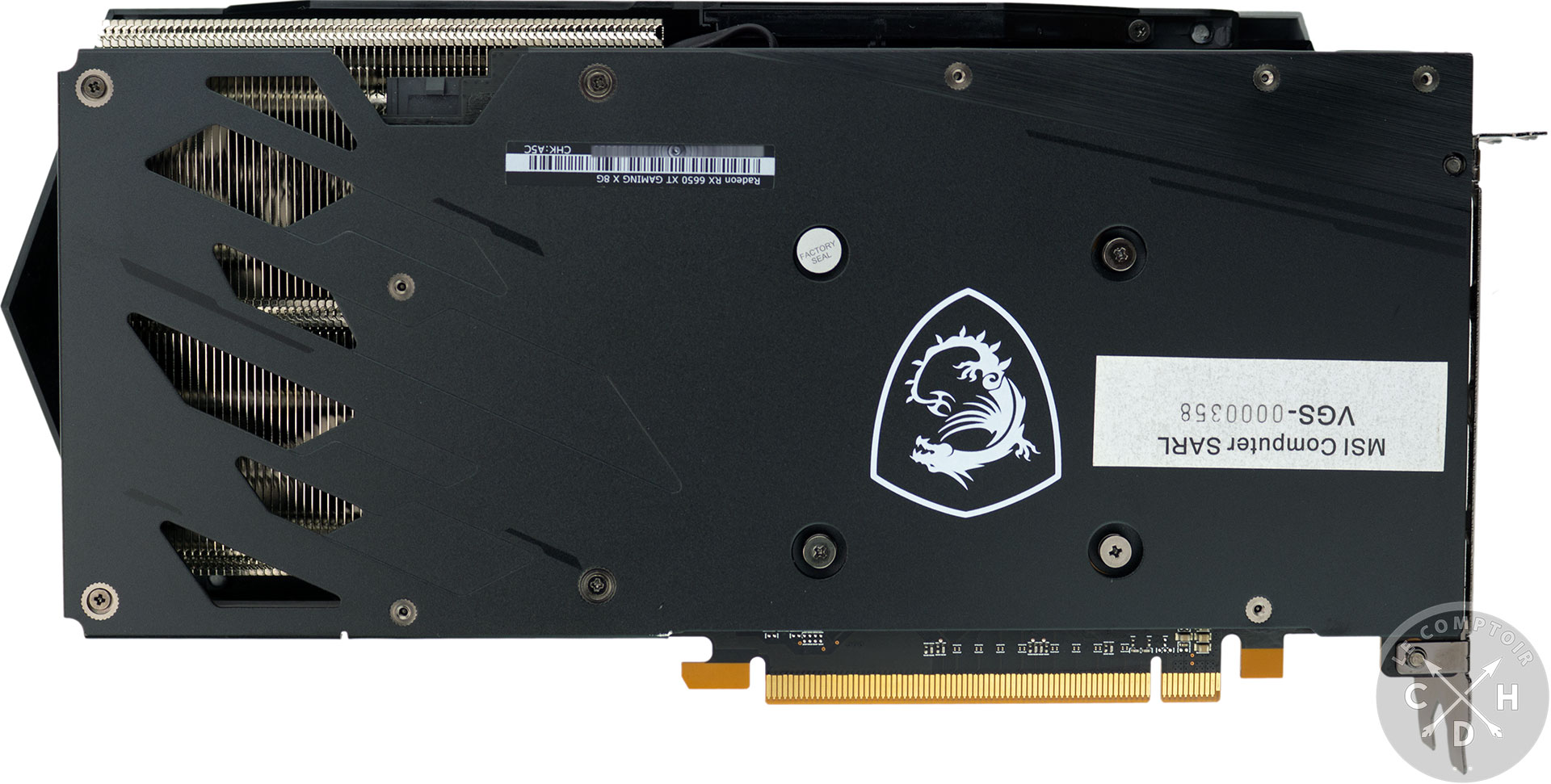

La MSi RX 6650 XT Gaming X côté pile
La face arrière se voit parée d'une plaque de dissipation en aluminium intégralement noire, hormis le célèbre dragon, cher à la marque, blanc. Quelques échancrures sont également présentes en bout de carte, permettant ainsi au flux d'air de traverser le radiateur aisément, puisque cette partie est dépourvue de PCB, plus court que le refroidisseur. La balance indique 890 grammes une fois la carte placée dessus.

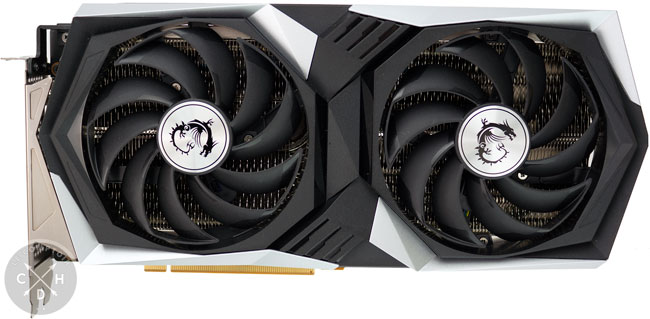

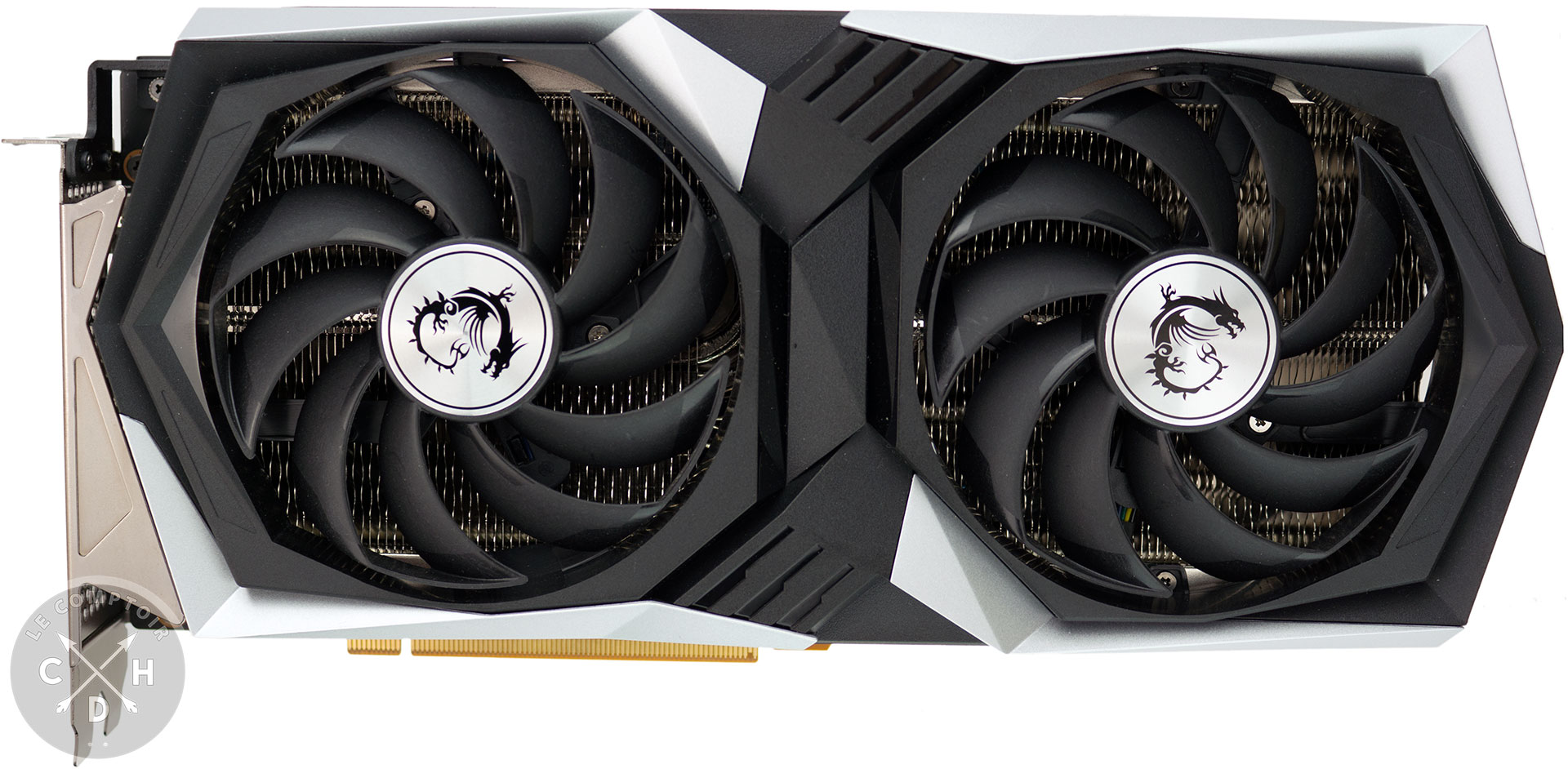

Et côté face

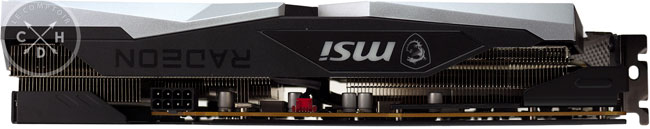

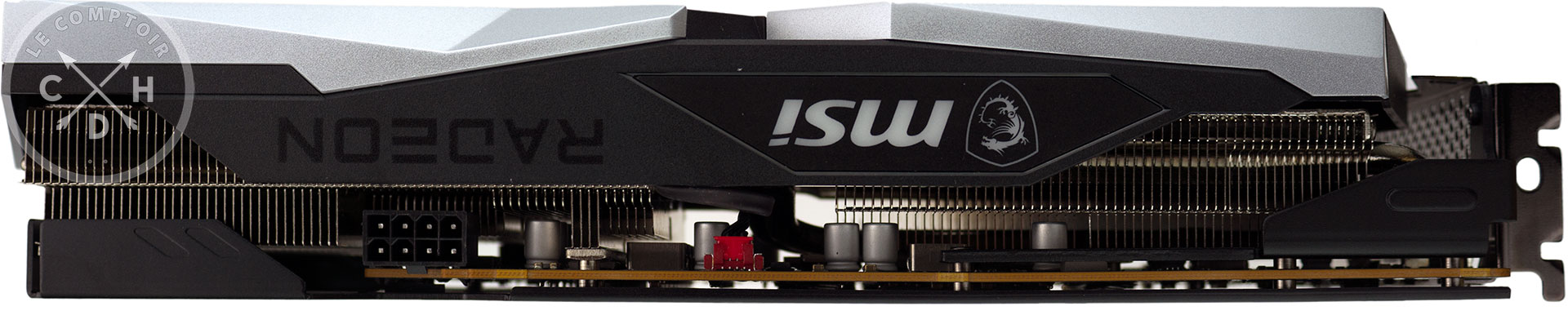

La carte vue de côté laisse apparaître le radiateur que nous détaillerons un peu plus bas. Le logo MSi est éclairé par LED RGB. Elle nécessite presque 3 slots pour se loger dans un boitier ATX, et ce même si elle se limite à 2 équerres de fixation. MSi a opté pour 1 connecteur d'alimentation PCIe à 8 broches pour l'alimentation de la carte, de quoi proposer jusqu'à 225 W au maximum avec l'apport du slot PCIe, pour un TBP annoncé à 175 W (sous-estimé d'après nos mesures). Le constructeur conseille en outre d'opter pour un bloc d'alimentation d'au moins 500 W pour alimenter sa carte.
La carte vue de haut

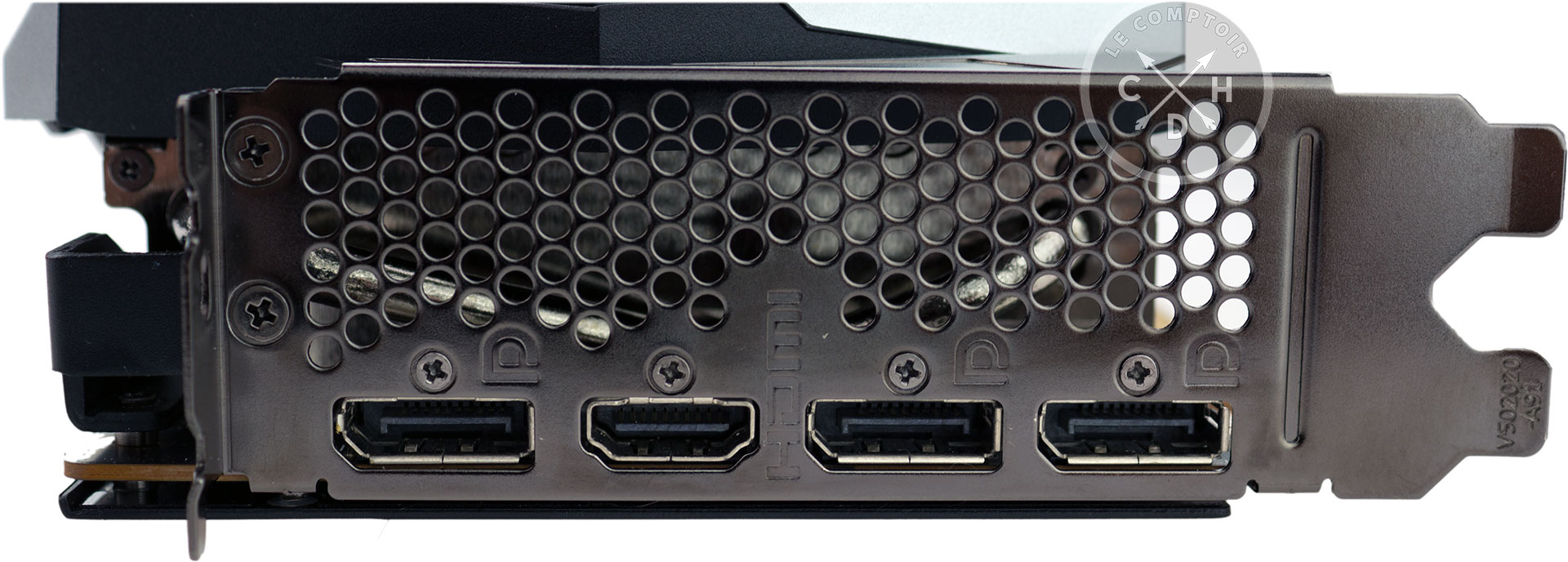

La connectique vidéo est plutôt classique, avec pas moins de 3 DisplayPort 1.4, complétés par un HDMI 2.1. Les équerres de fixations sont largement ajourées, pour faciliter le passage du flux d'air en provenance du ventilateur le plus proche.
Les connecteurs vidéo

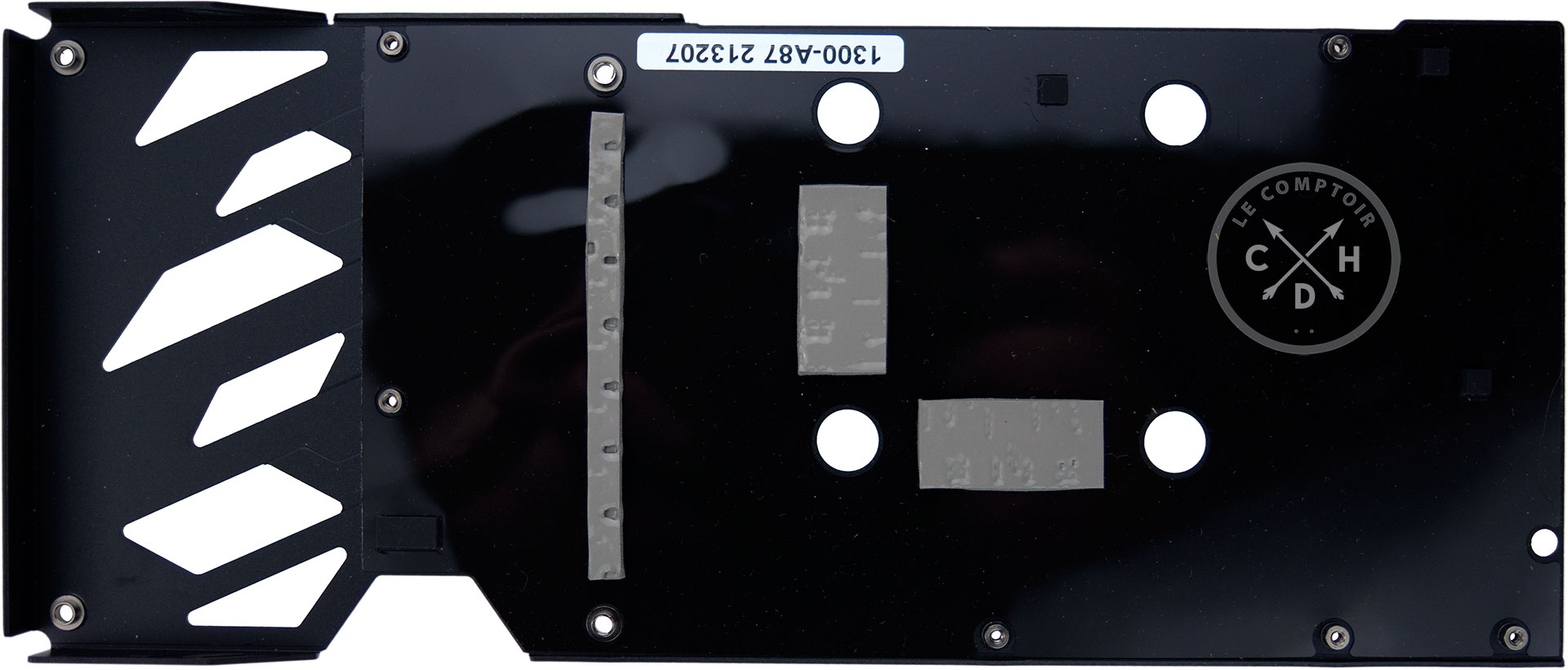

Avant de nous intéresser au refroidisseur principal, petit zoom sur la plaque arrière qui dispose de pads thermiques assurant le contact avec le dos du PCB accueillant les éléments dégageant beaucoup de chaleur : la GDDR6 & les VRM du GPU. Cela permet d'ajouter une dissipation thermique passive supplémentaire pour ces derniers.
La plaque de dissipation arrière

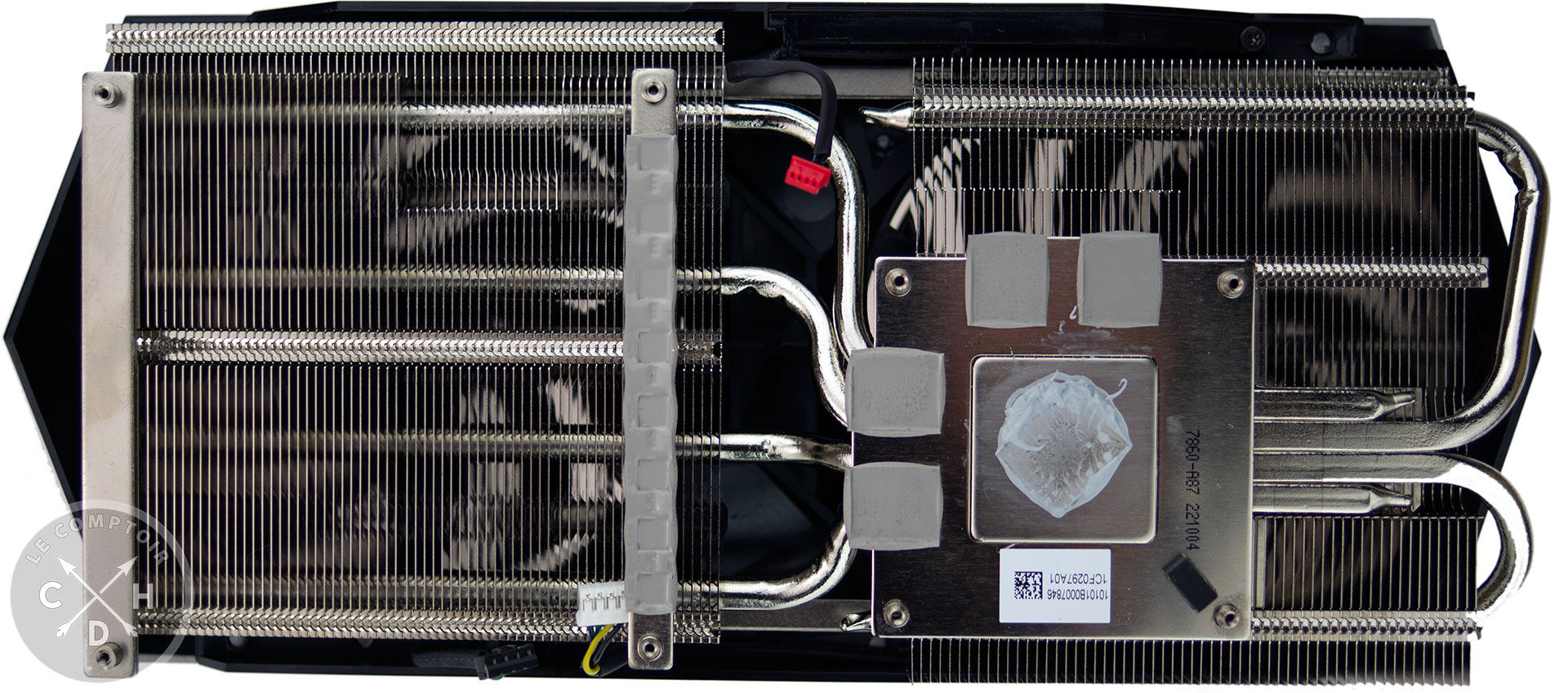

Le dissipateur actif est, lui, constitué d'un large radiateur en 2 parties raccordées entre elles par 4 caloducs. Ces derniers en cuivre nickelé traversent les ailettes en aluminium pour permettre une diffusion homogène de la chaleur à dissiper. MSi a opté pour le même matériau au niveau de la surface de contact avec les puces mémoire et le GPU. Le contact thermique est assuré au travers d'une pâte thermique argentée et de pads thermiques. Nous évaluerons un peu plus loin dans le dossier, l'efficacité de ce radiateur. Les composants de puissance de l'étage d'alimentation situé à l'arrière du PCB, disposent eux aussi de points d'appui avec le radiateur principal, des pads assurant là aussi l'interface thermique nécessaire.
Le radiateur

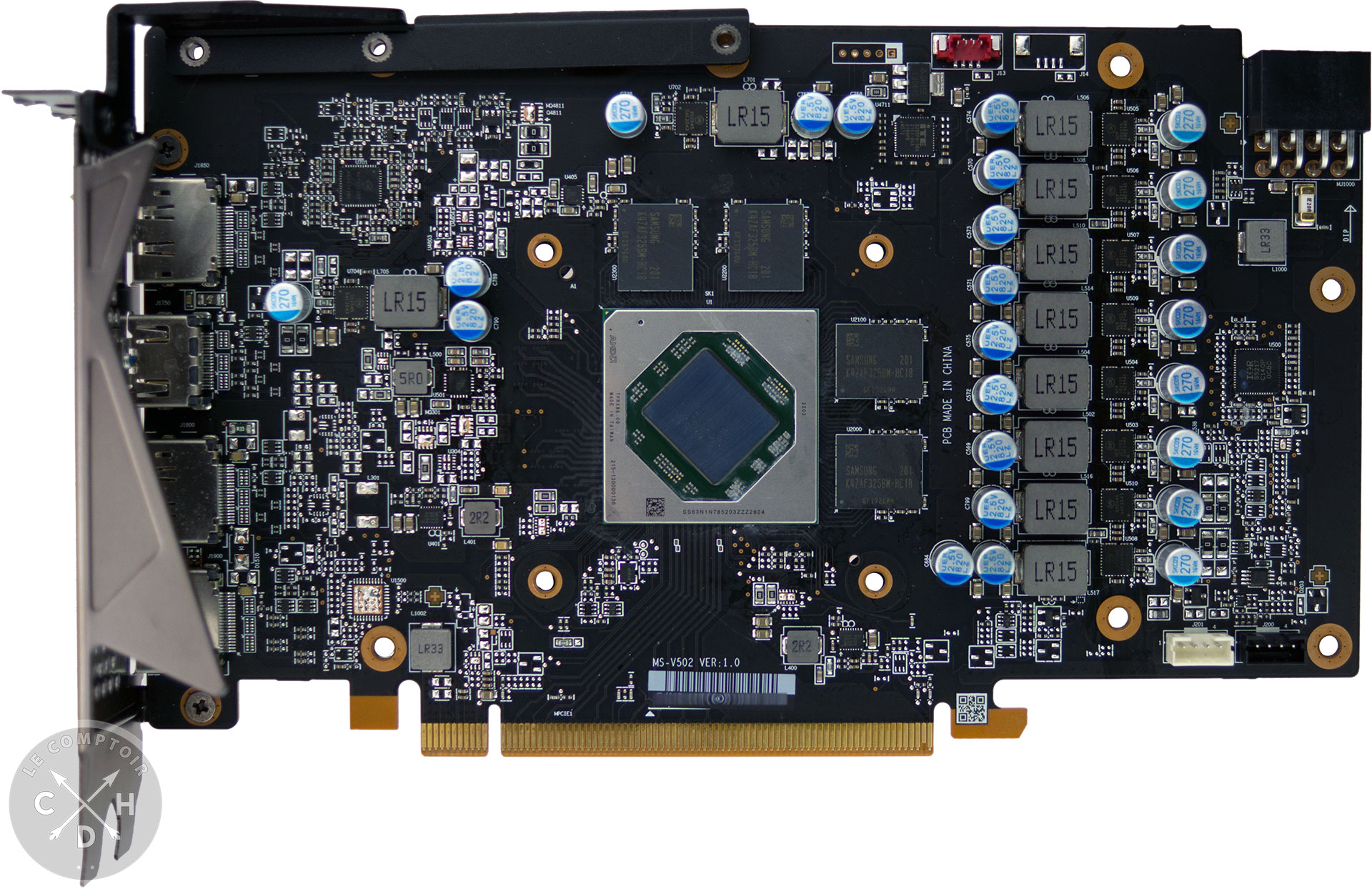

Le PCB, d'une longueur de 20 cm tout ronds, est relativement chargé. Au centre, on retrouve Navi 23 entouré de 4 puces mémoire. 2 phases dédiées à l'alimentation de cette dernière sont situées en haut du PCB et derrière l'équerre de fixation. Enfin, l'étage d'alimentation dédié au GPU est plus conséquent et situé à l'arrière du PCB cette fois.
Le PCB de la MSi RX 6650 XT Gaming X Trio

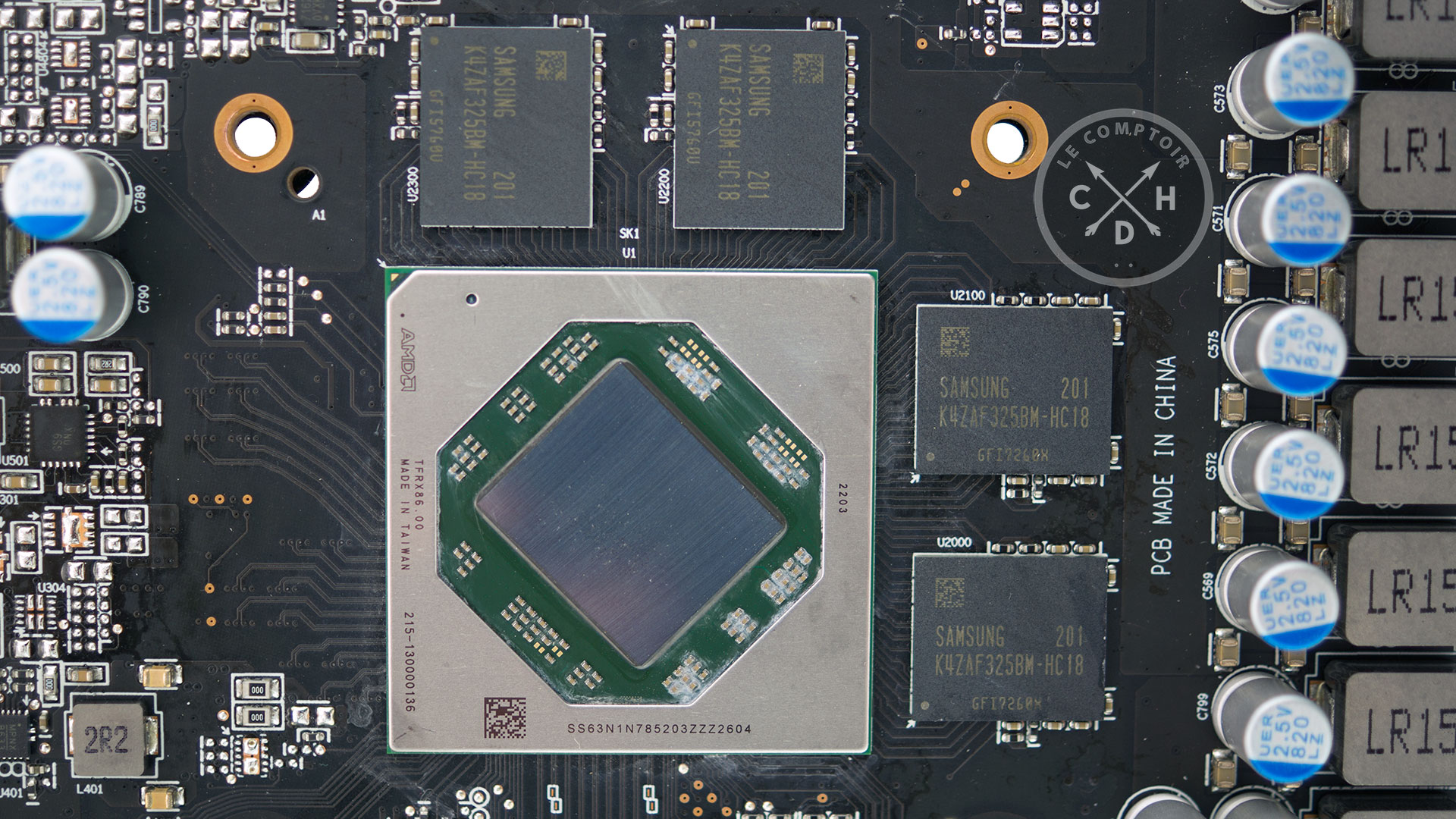

Les puces V-Ram d'une capacité de 2 Go sont de type GDDR6. Elles sont produites par Samsung et certifiées pour un débit de 18 Gbps par broche, soit 2250 MHz. Elles sont toutefois légèrement sous-cadencées sur la RX 6650 XT, probablement dans le but de limiter la consommation et ainsi laisser plus de marge au GPU. Puisque l'on évoque ce dernier, Navi 23 utilise une orientation à 45° au sein de son packaging, une technique fréquemment utilisée par AMD/ATi dans le passé.
Le GPU et la mémoire

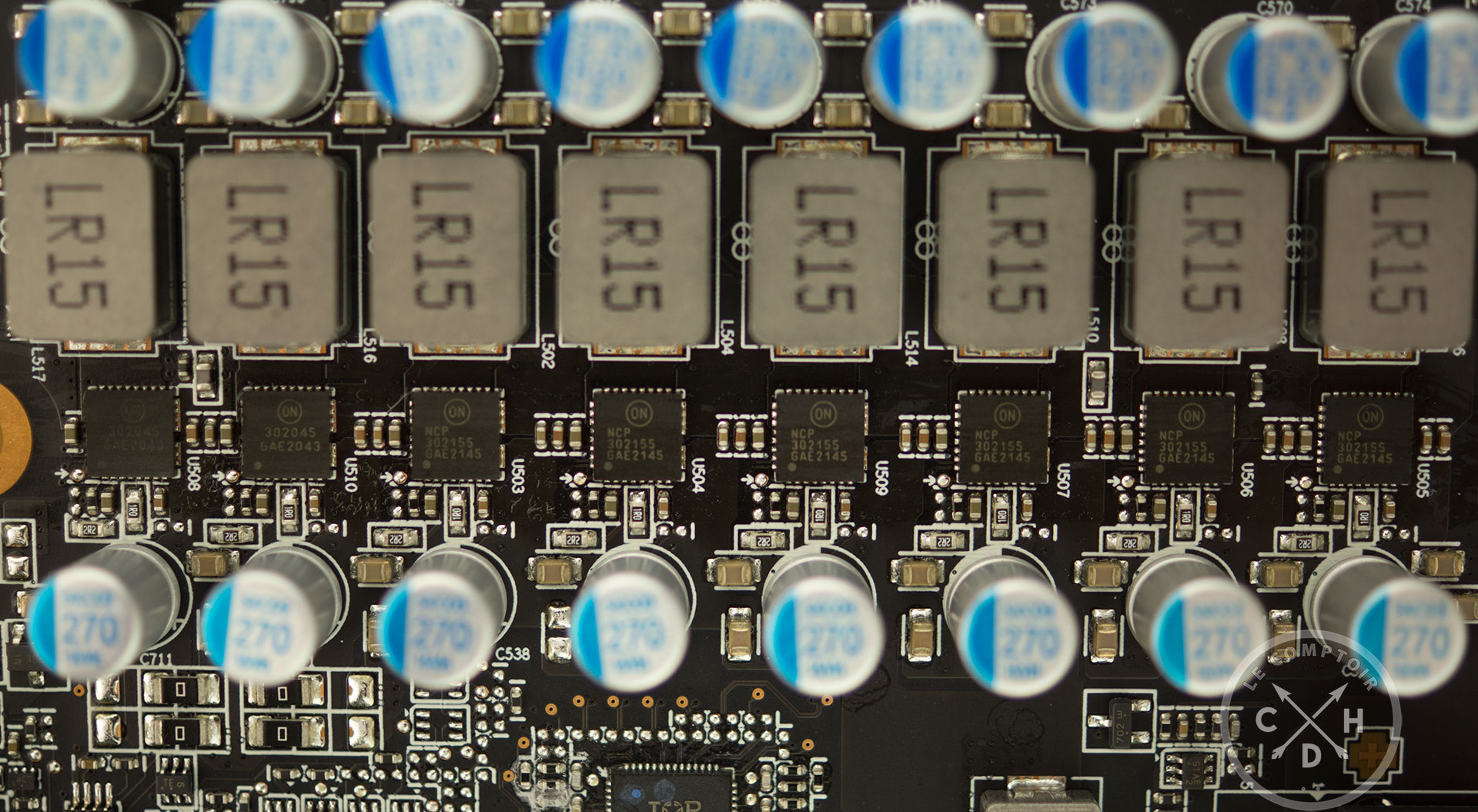

L'étage d'alimentation dédié au GPU comporte pas moins de 8 phases, s'appuyant sur des puces ON Semiconductor NCP302155 prévues pour délivrer jusqu'à 55 A chacune. La mémoire utilise de son côté des NCP302045 se limitant à 45 A.
L'étage d'alimentation de la carte

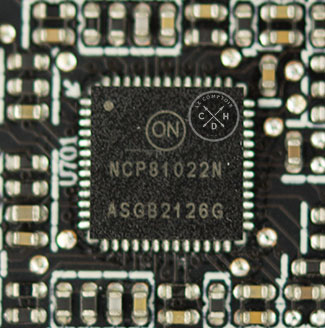

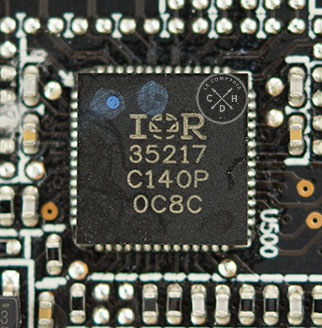

Les phases dédiées au GPU sont animées par un microcontrôleur International Rectifier 35217, quant aux 2 dévolues à la mémoire, c'est une solution d'ON Semiconductor via le microcontrôleur NCP81022N.
À gauche le µcontrôleur pilotant les phases du GPU, à droite celles de la VRAM

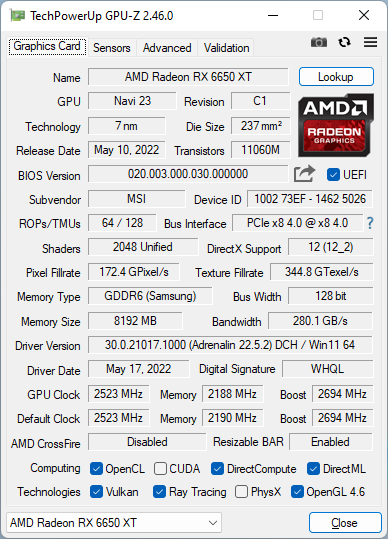

Poursuivons le descriptif de la MSI RX 6650 XT Gaming X, en vérifiant le comportement de cette dernière au travers de GPU-Z, dont la dernière version 2.46 la reconnait sans souci. Comme attendu, les 2048 unités de calculs et 128 TMU de Navi 23 sont bien toutes activées. Les 8 Go de GDDR6 adressés par un bus 128-bit, sont là aussi correctement reportés. La mémoire est officiellement cadencée à 2188 MHz, ce qui correspond à un débit de 17,5 Gbps par pin. Le GPU dispose lui d'un boost en crête fixé officiellement à 2694 MHz, soit 2,2% de plus que les 2635 MHz officiels d'AMD. À l'instar des verts, ce sont toutefois les différents algorithmes maîtrisant la puissance et la température en fonction de la qualité du silicium, qui sont décisionnaires de la fréquence réellement appliquée, quid en pratique donc ?
GPU-Z de la MSI RX 6950 XT Gaming X Trio

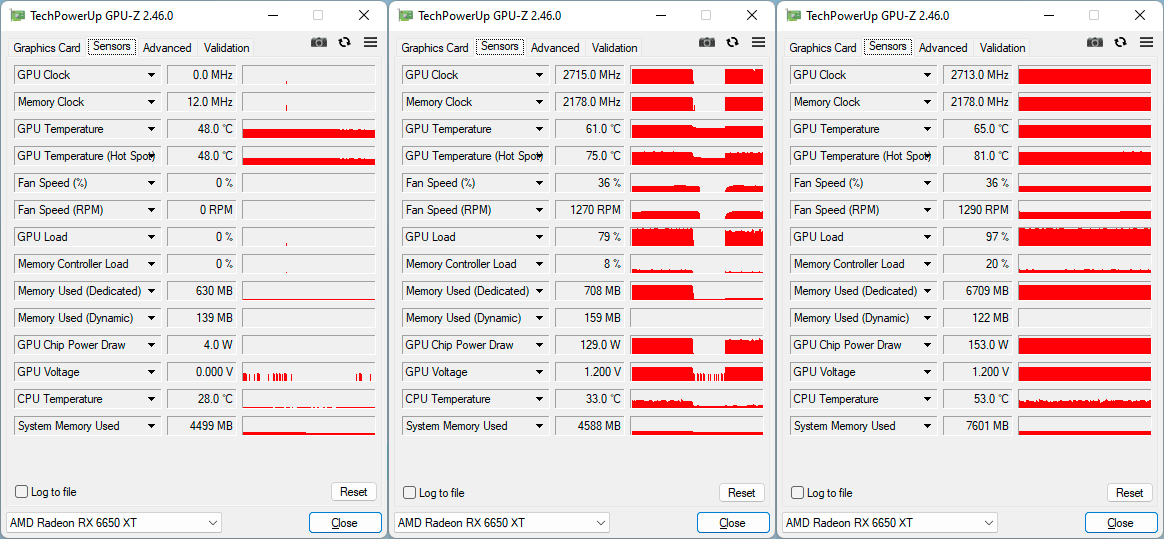

Au repos, le GPU reprend la traditionnelle fréquence nulle reportée par GPU-Z, la mémoire chutant quant à elle à 12 MHz. En charge, nous avons réussi à capturer un pic à 2715 MHz. La mémoire est quant à elle cadencée très légèrement en deçà de la consigne (-10 MHz), une constante sur les cartes RDNA2. La fréquence du GPU en jeu (Cyberpunk 2077) ne bouge presque pas de sa valeur de crête. On obtient une fréquence qui finit par osciller légèrement, avec une valeur moyenne durant 30 min s'établissant à 2707 MHz, soit 7,2 % de mieux que le Game boost affiché pour cette carte. (plus de détails page 9).
Les fréquences de la RX 6650 XT Gaming X de MSI
C'est tout pour cette Radeon RX 6650 XT, passons page suivante à la seconde que nous ayons évaluée lors de ce dossier.
|
