Test • Fractal Design Define R5

• Présentation

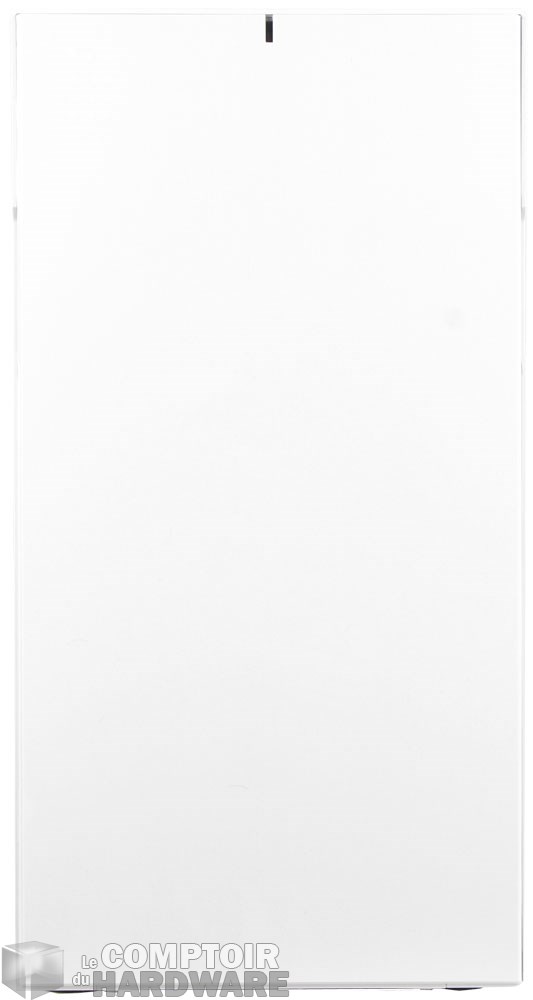

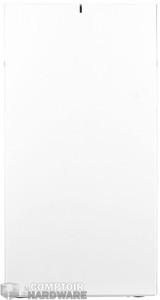

Le Define R5 de face, un peu moins de face et carrément pas de face!

À la sortie du carton nous découvrons un Define R5, tout de blanc vêtu, à la façade glossy. A priori, rien ne semble vraiment le différencier du R4 tant le gabarit est sensiblement le même. Nous avons là un boitier de 462mm de hauteur (pieds inclus), 232mm de largeur et 531mm de profondeur en tenant compte des vis. Quant à son poids, il est de 10.2kg.

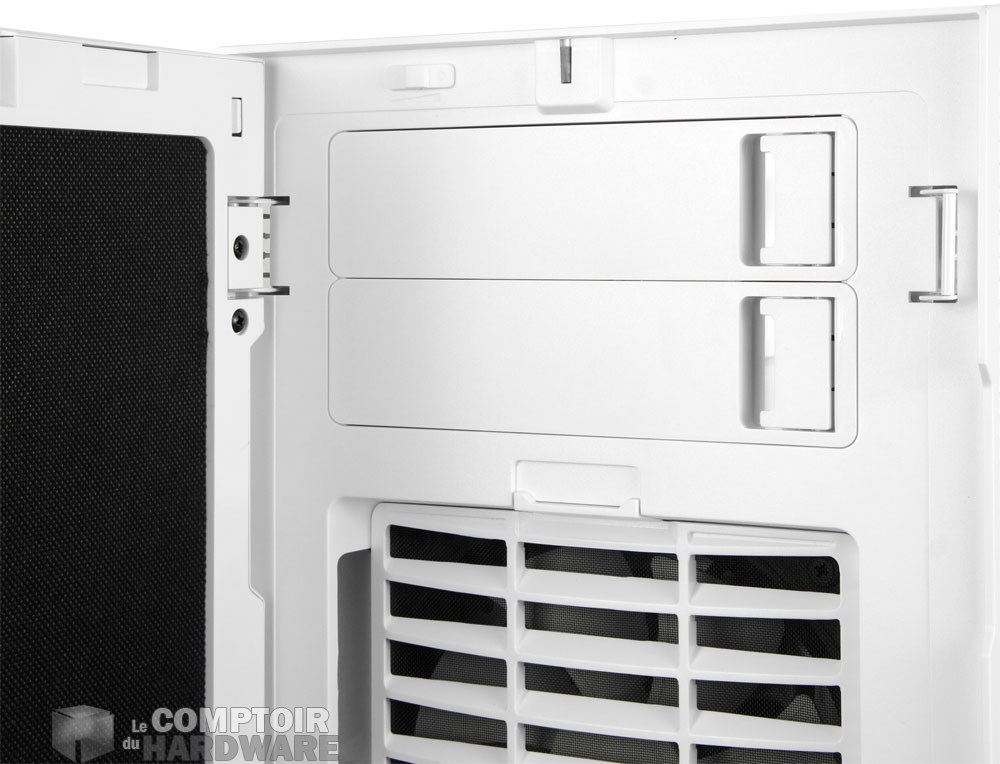

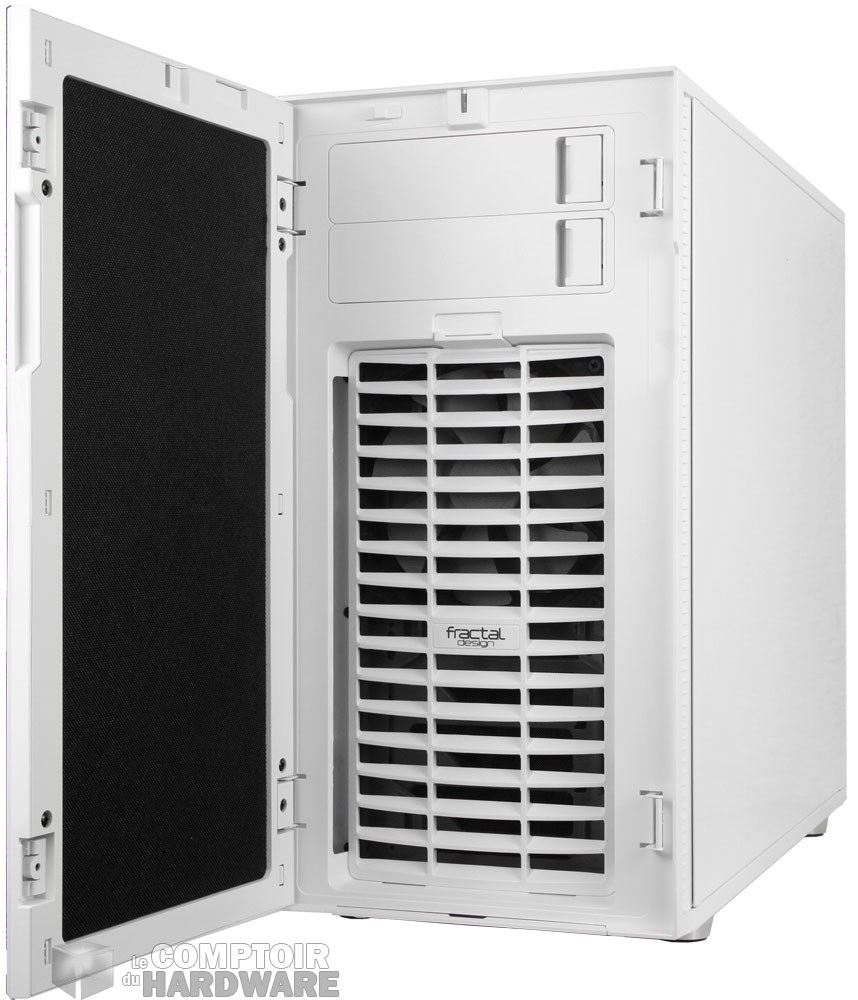

Rien ne dépasse vraiment de la carrosserie si ce n'est sur le top du boitier où l'on peut entrevoir trois plaques de protection, mais nous y reviendrons. Avant cela, faisons le tour habituel. On commence par la face avant qui comme sur les autres versions est parfaitement lisse. Il s'agit comme toujours d'une portière à la finition brillante. On l'ouvre (de droite à gauche d'origine) pour avoir un aperçu de ce qu'elle cache. Sachez avant d'aller plus loin que vous pourrez changer le sens d'ouverture si cela vous arrange. Voilà, derrière nous avons deux baies 5.25" externes situées sur le haut. Jusque là rien de neuf. On aperçoit juste au-dessus le régulateur à trois positions qui servira... ben à réguler les ventilateurs quoi ! En dessous des baies 5.25" se trouve la large grille, retravaillée et estampillée Fractal Design, qui sert de protection aux ventilateurs avant..

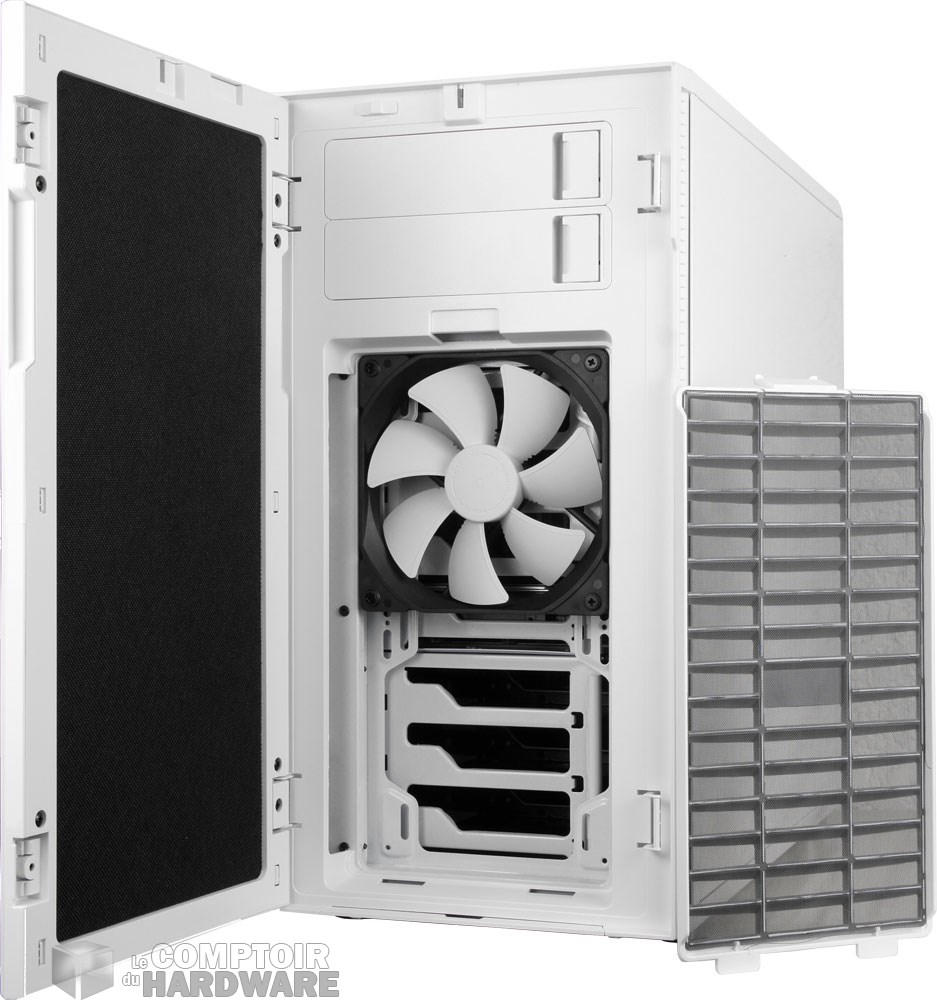

D'une simple pression sur la languette supérieure, nous libérons la vue. Un premier ventilateur se cache là derrière. Il s'agit d'un tout nouveau modèle conçu par Fractal Design et qui porte le doux nom de Dynamic GP14. Il s'agit d'un ventilateur de 140mm, composé de sept pales, qui tournera à 1000tpm. Fractal Design a réalisé un gros boulot sur ce ventilateur, afin d'en réduire les bruits parasites. Sans entrer dans les détails, nous remarquons les encoches placées près du moyeu sur chacune des pales, ou encore les bords de fuites retravaillés, tout cela pour réduire les ronflements et autres bruits désagréables. Bref, à cet endroit vous pourrez coller deux de ces ventilateurs si cela vous chante, ou les remplacer par des modèles de 120mm. Sur sa face interne, la portière est recouverte d'un revêtement bitumé qui permet de diminuer le bruit qui pourrait s'échapper de là.

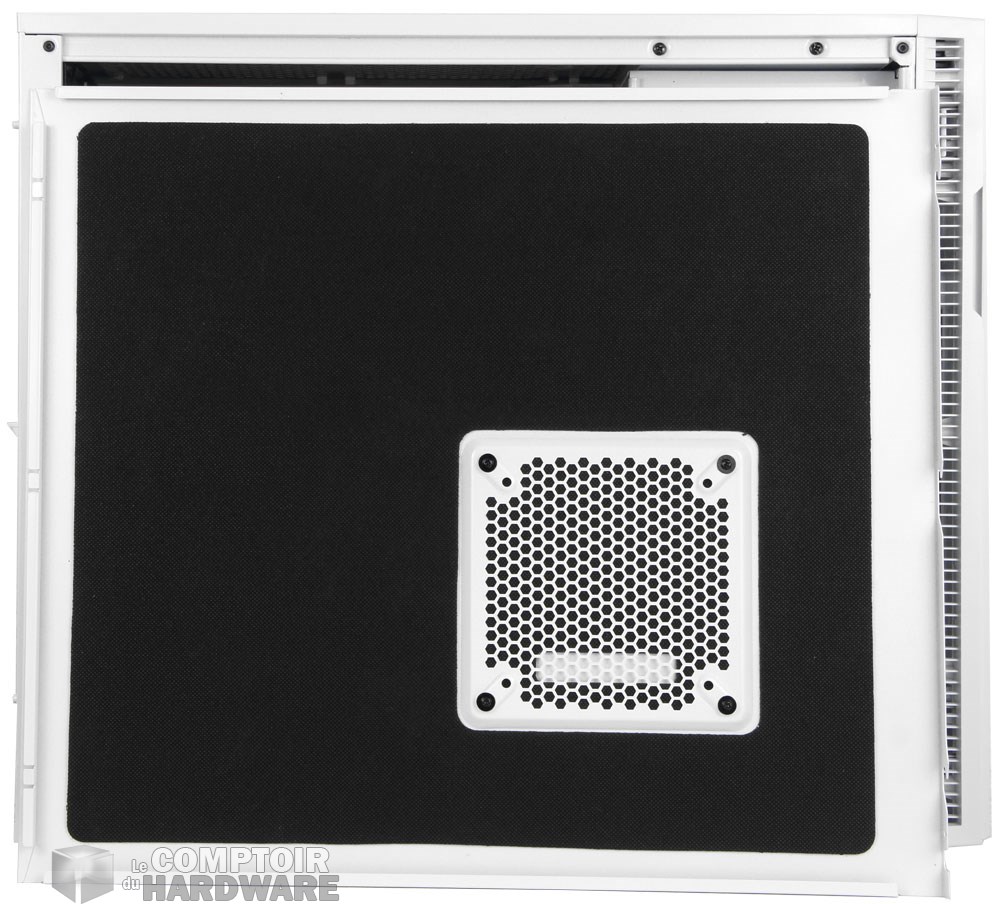

La cadre en plastique qui maintient le tout au châssis conserve les ouvertures de part et d'autre qui serviront à faire circuler l'air vers l'intérieur quand la porte est fermée. Un rapide coup d'oeil à droite ne nous apprend rien, tandis qu'à gauche nous découvrons une trappe protégeant l'accès à un emplacement de 120/140mm pour un ventilateur. Cette trappe est recouverte du même revêtement qu'à l'avant.

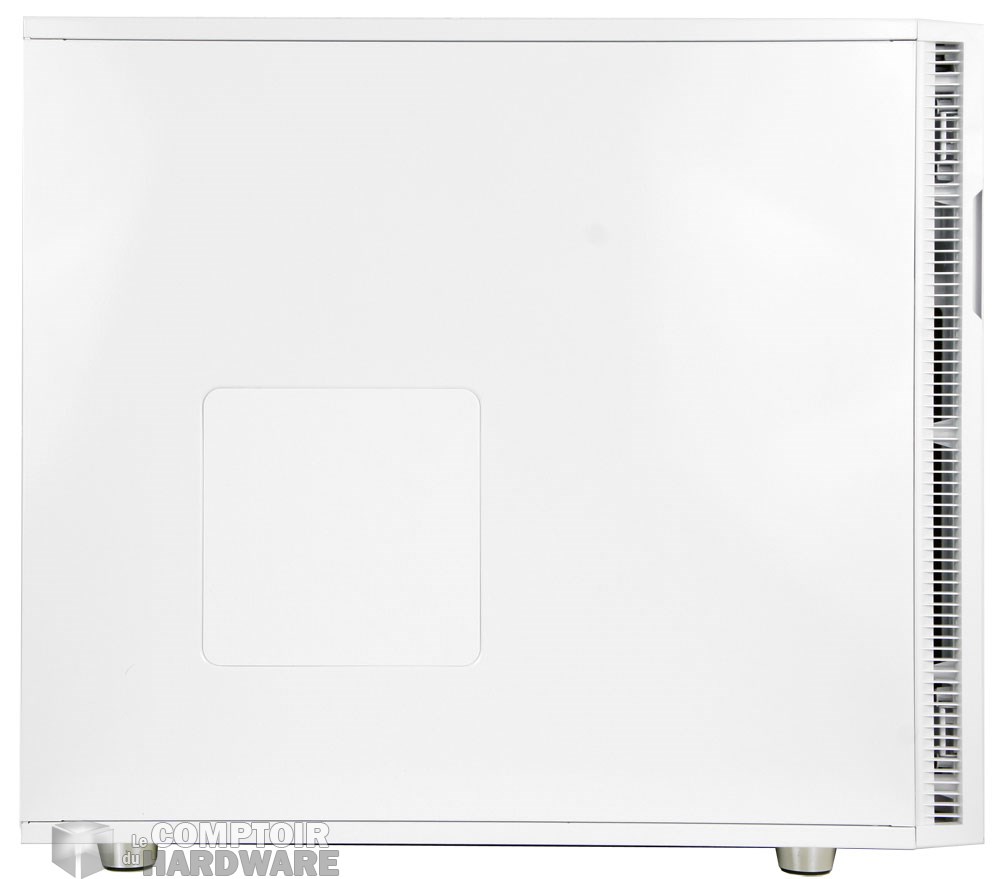

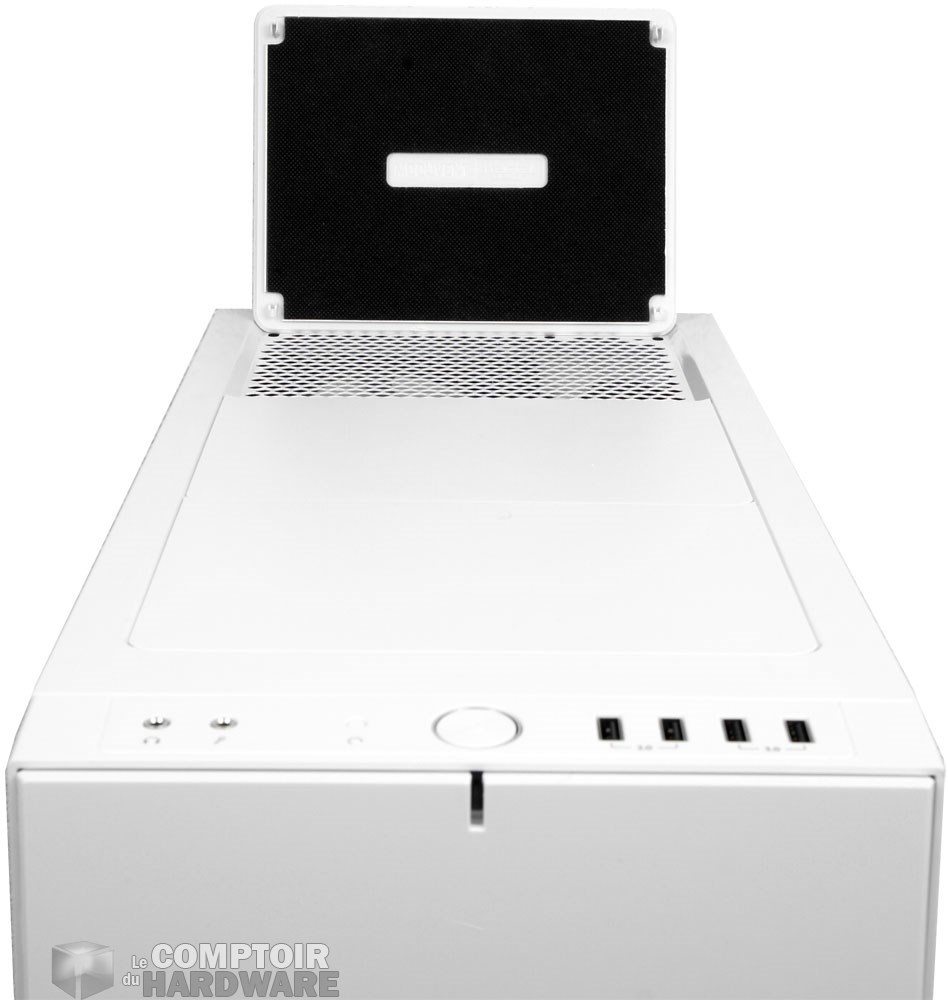

Le côté et les trappes du top

Sur le dessus nous avions remarqué les trois caches de protection. Ils servent à recouvrir trois emplacements 120/140mm lorsque ceux-ci ne sont pas utilisés. Comme pour la porte et la trappe latérales, ils sont recouverts de revêtement antibruit. Sur la tranche avant nous retrouvons le front panel composé ici de deux ports USB 3.0, deux ports USB 2.0 et des I/O audio. Le bouton de mise sous tension de la machine est également présent et placé au centre de tout ça.

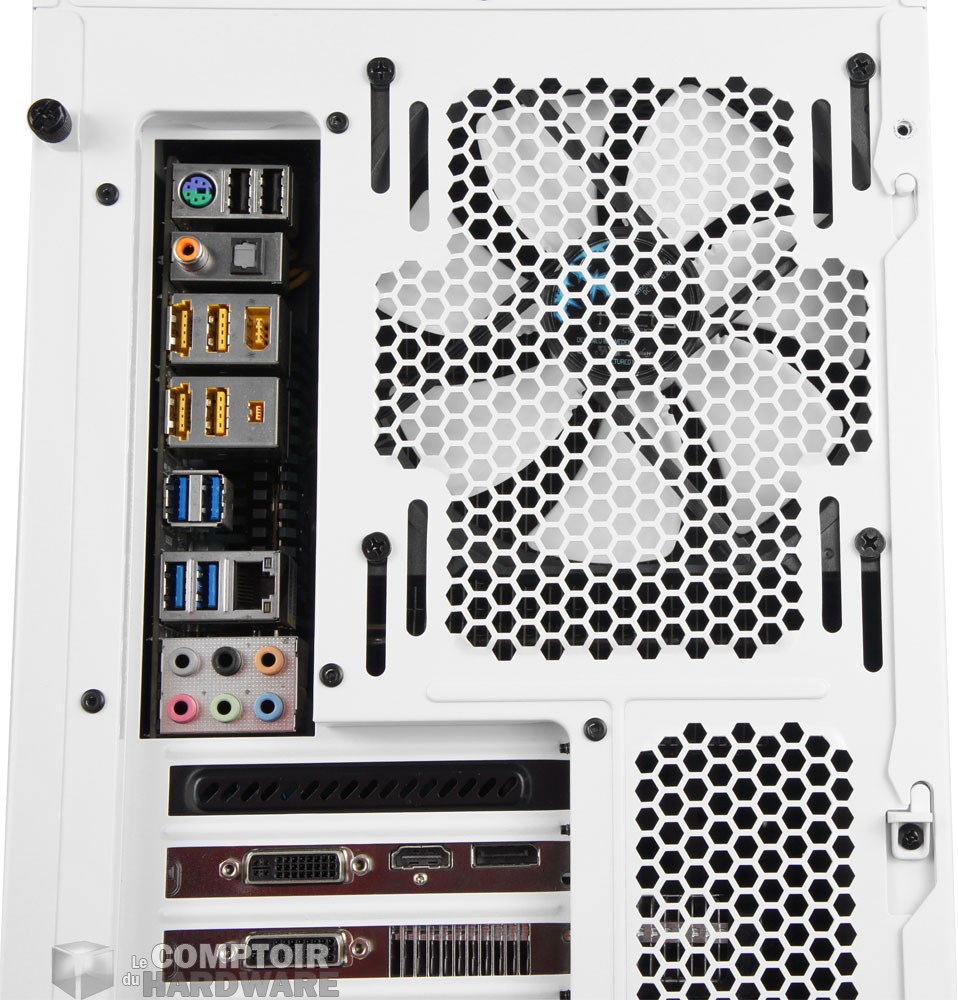

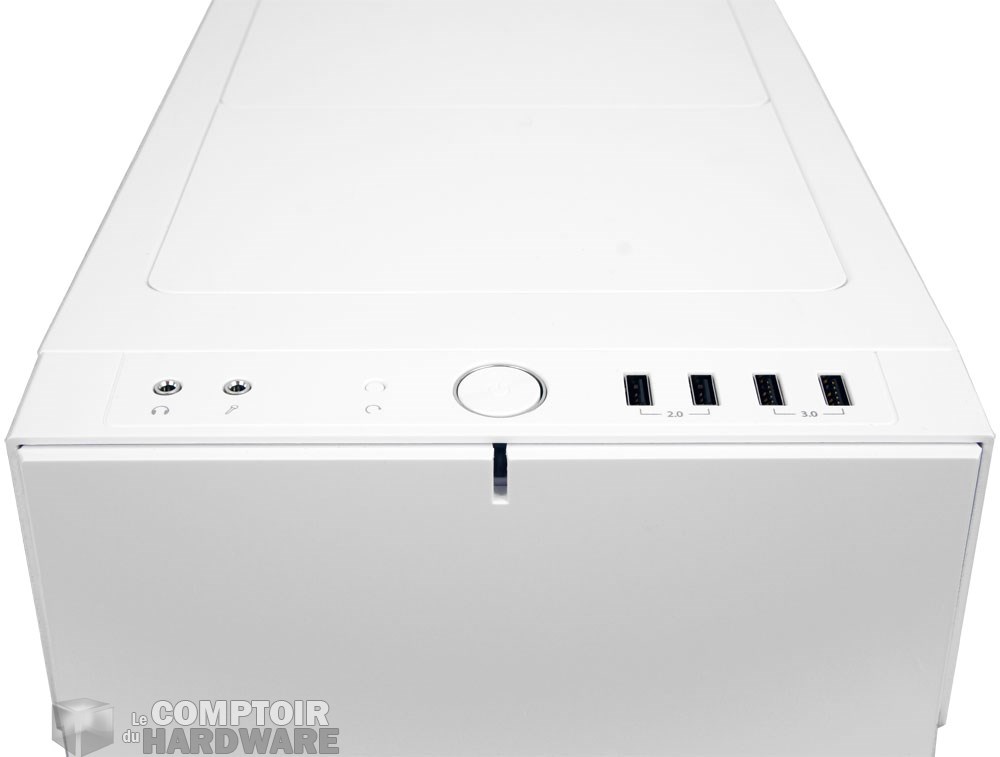

Front panel, petite vue sur le ventilo et le système de verrouillage du panneau arrière

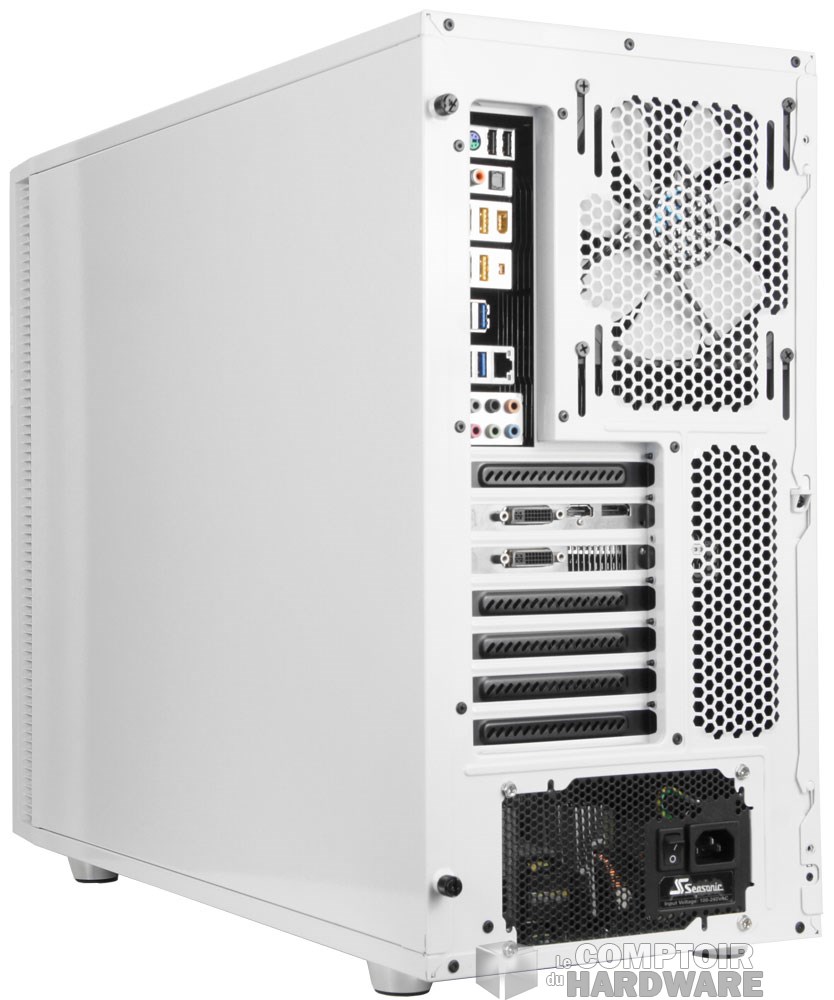

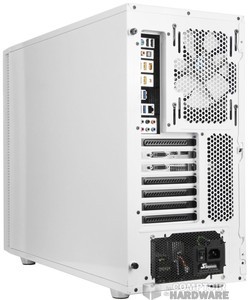

L'arrière pour sa part est dessiné comme n'importe quel boitier ATX. Un emplacement pour l'alimentation, en position basse sur ce modèle, sept slots d'extension au milieu et un emplacement de ventilateur occupé par le second Dynamic GP14 que Fractal Design livrera avec le Define R5. Nous voyons ici que le ventilateur est fixé sur des fentes qui permettent de le positionner en hauteur ou de le descendre un peu si besoin. Cette solution est intéressante et, vous le verrez, permettra quelques excentricités à l'intérieur. Le même système de "rail" est d'ailleurs repris sur l'avant.

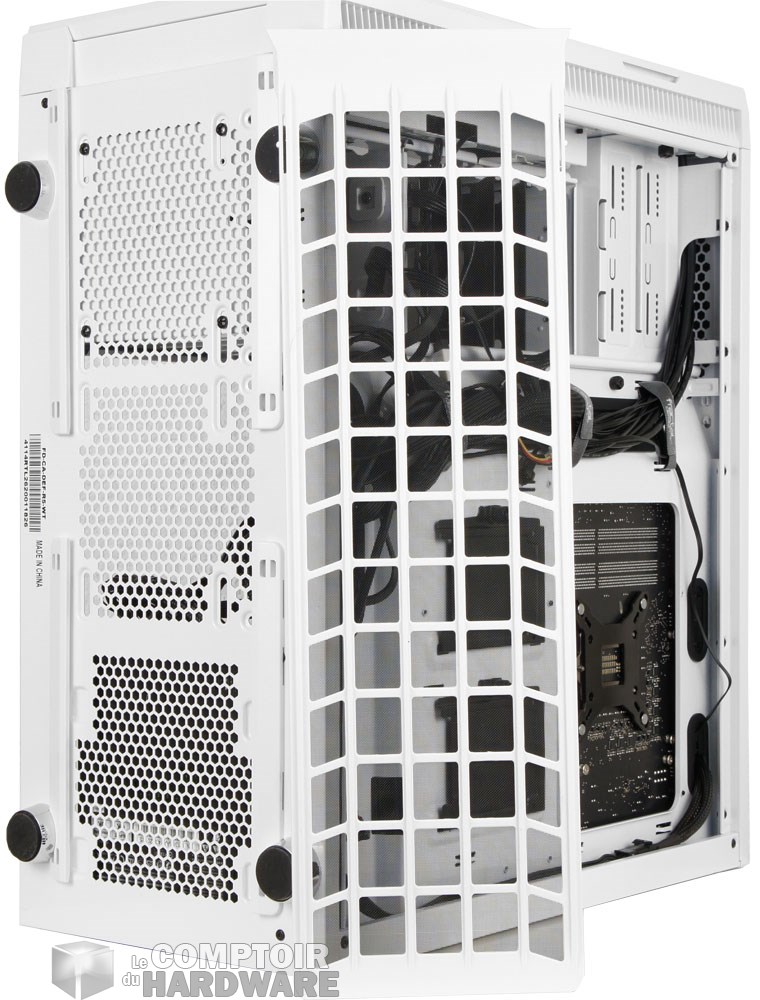

En dessous nous avons quatre pieds chromés et un large filtre microperforé qui protègera deux emplacements 120/140mm et l'emplacement PSU. Pour accéder à l'intérieur du boitier, Fractal Design nous a concocté un petit système d'ouverture simple, mais efficace. Le panneau gauche est dans un premier temps retenu par des vis moletées qu'il faudra retirer. Viens ensuite le moment où vous vous arracherez les cheveux si vous ne lisez pas la notice. Si vous la lisez, vous saurez qu'il faut pousser vers le bas la petite clé centrale placée sur la tranche arrière (voir photo). Ceci libèrera le panneau qu'il suffira de déposer. À gauche nous restons sur de classiques à vis moletées. Inutile de forcer comme un bourrin pour les sortir du panneau, puisqu'elles possèdent un système de retenu. Voilà qui est bien, cela fera deux vis perdues en moins!

L'intérieur et la vue interne du panneau gauche

Que découvre-t-on ici? hé bien, dans un premier temps nous voyons que les deux panneaux latéraux sont recouverts d'un revêtement antibruit comme on s'y attendait, puisque c'est ce traitement qui est appliqué à l'avant. On remarque également qu'aux lourds et solides panneaux du Define R4 succèdent des modèles plus souples, un peu à la façon de ceux qui équipaient le Define R3. Nous savons maintenant d'où vient l'allègement de 2.1kg. On aime moins au Comptoir, mais on fera avec.

Vient ensuite le moment d'apercevoir l'emplacement pour carte mère. Sur le Define R5, celui-ci est enfoncé par rapport au reste de la cloison. C'est une bonne idée puisque cela permet de libérer plus de place à l'arrière pour le rangement. Ce plateau peut accueillir des modèles au format ATX standard, mais également µATX et Mini-ITX si vous le désirez. Le côté droit et le dessous du plateau sont bisotés et accueillent des passes-cloison protégés (5 au total). Votre câblage trouvera vite son chemin.

;

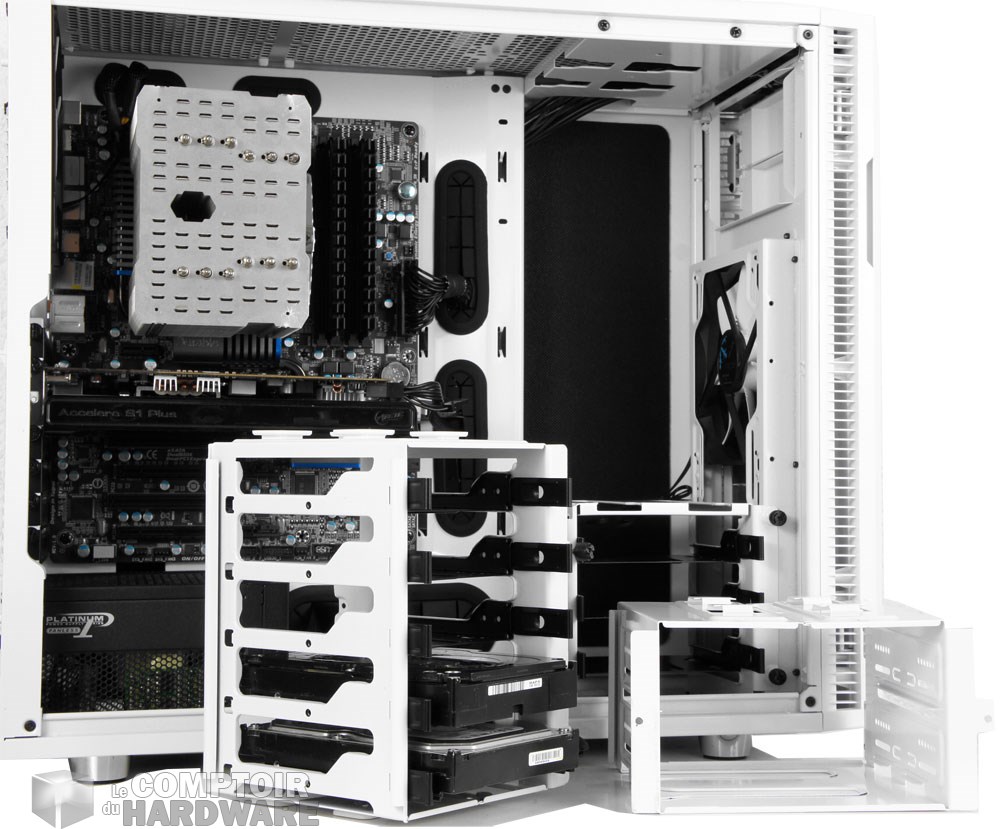

Les Racks HDD

On arrive sur la partie stockage qui comprend huit emplacements 2.5"/3.5" placés dans deux cages amovibles (5+3). Il vous sera possible de les déplacer, de les enlever, d'en suspendre une. Bref c'est modulable à souhait. Chacun des emplacements contient un rack sur lequel vient se fixer le disque dur. Nous ne revenons pas sur le système adopté puisque c'est le même que sur les autres modèles de la gamme. On sait juste que la circulation d'air a été améliorée sur ces emplacements ce qui, en plus d'avoir des disques durs moins bruyants, devrait se traduire par de bonnes températures.

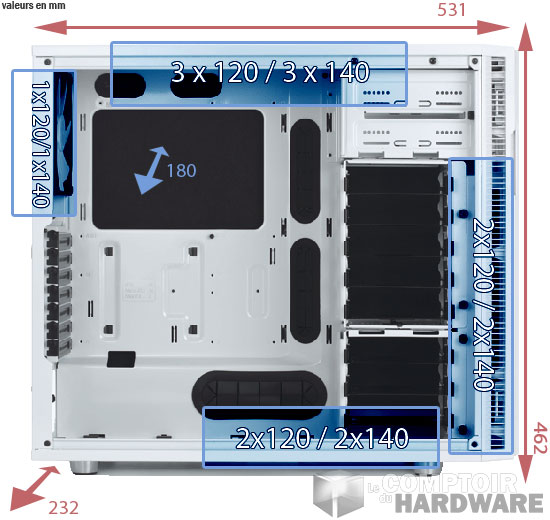

Les baies 5.25" se trouvent tout en haut et sont également amovibles si vous ne vous les utilisez pas. Tout au-dessus nous retrouvons les trois emplacement 120/140mm et leurs caches qu'il faudra extraire en poussant sur les petites pates internes. Si nous faisons le compte à ce stade, ce ne sont pas moins de neuf ventilateurs 120/140 qui peuvent prendre place dans le Define R5. Il y a de quoi faire donc, mais ce n'est pas tout puisque chacun des emplacements peut accueillir des radiateurs à la place. À l'avant ce sont des modèles de 120 à 360mm (140 et 280mm inclus) qui pourront être installés. Sur le top vous aurez un choix très large allant de 120 à 420mm, avec une petite restriction d'épaisseur pour les modèles 140mm (140, 280 et 420) qui ne devront pas excéder les 55mm d'épaisseur ventilateur(s) inclu(s). L'arrière quant à lui peut accueillir des radiateurs de 120 ou 140mm, alors qu'au fond un modèle jusqu'à 240mm pourra prendre place.

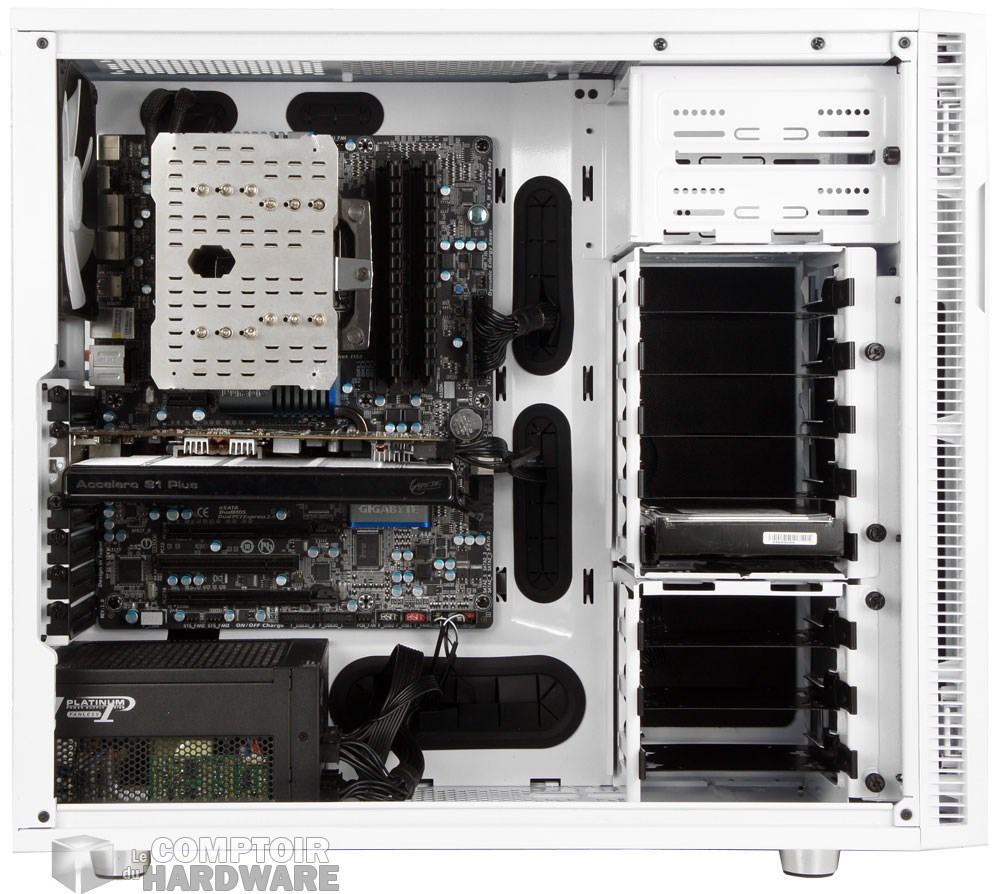

Lors du montage nous ne rencontrons aucun problème particulier puisque la place permet de bien travailler. Nous remarquons juste que les protections des passes-cloison ont tendance à partir si vous êtes un peu brutal. Mis à part cela il n'y a rien à signaler. Dans ce boitier nous disposons de 180mm pour étaler le ventirad CPU. Selon la configuration des cages de stockage, vous pourrez installer un GPU de 310mm ou bien un monstre de plus de 440mm ! Quant au bloc d'alimentation, il ne souffrira d'aucune limitation, du moment que vous n'installez rien sur son passage. Les ventilateurs pour leur part seront raccordés au système de régulation via des connecteurs 3 pins classiques (trois en tout) et seront alimentés par un connecteur Power-SATA.

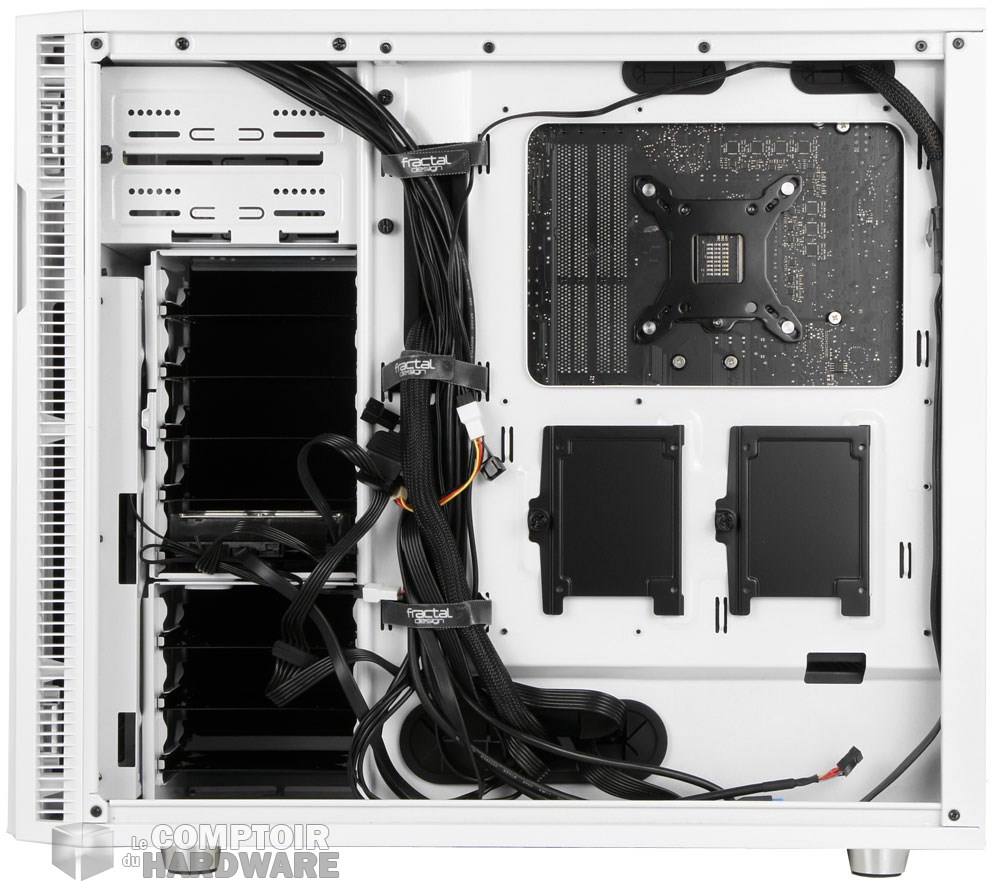

Quelques détails à l'arrière du plateau de CM

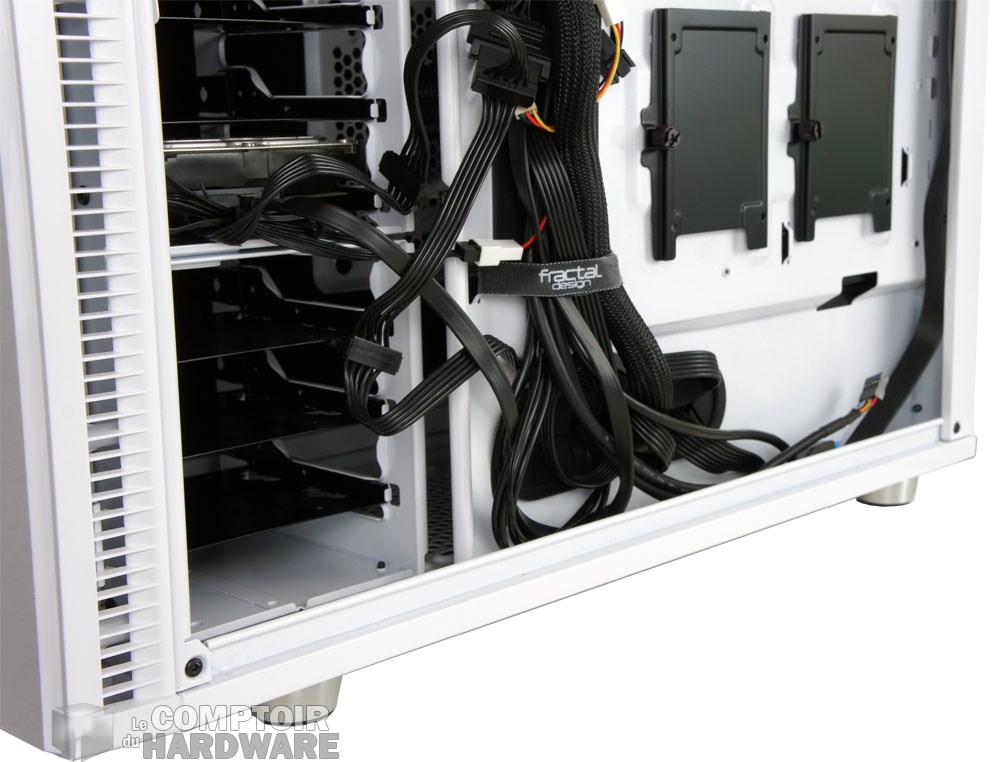

Le surplus de câbles pourra prendre place dans le renfoncement situé derrière le plateau de carte mère. Fractal Design a placé de ce côté quelques éléments qui nous faciliteront la vie. Dans un premier temps, c'est vers les supports de HDD 2.5" que notre regard se porte. Il s'agit de deux plaquettes fixées par une vis et qui offrent un support amovible. Vous n'aurez plus besoin de démonter la carte mère pour récupérer vos SSD comme c'était le cas sur le R4. Vient ensuite le management des câbles qui sera facilité par l'adoption de velcros, plus simple à manipuler, qui facilite le postionnement. Vous aurez ensuite près de 3.5cm pour caser tout ce qui reste là derrière.

Le montage est enfin terminé. Nous refermons la bête pour la passer à la moulinette. Ça se passe en page suivante.
