Test • Xigmatek Aquila

• Le protocole pour les boitier µATX...

Nous vous proposons d'analyser les nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.

En ce qui concerne la configuration de test, elle se compose d'une carte mère µATX et d'un CPU de 95W surmonté du Top-Flow de chez Noctua, le NH-C14 équipé d'un seul NF-P14. La carte graphique reste un modèle de 108W équipé cette fois du système de refroidissement d'origine. L'alimentation retenue est une P-460 passive de chez Seasonic, pour ne rien perturber dans les mesures.

Nous vous présenterons dans un premier temps une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU.

Nous testerons ici encore les capacités de chaque boitier à contenir les vibrations des disques durs en les soumettant à l'épreuve du Raptor-X, bien connu pour ses tendances à secouer les châssis. Nous lancerons alors une copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position faible.

Pour finir, nous vous proposerons un relevé des températures sur les différents éléments de la configuration. Nous gardons notre processeur quadcore de 95W, qui sera refroidi avec le NH-C14 en 9V alors que la gestion de la ventilation sera laissée à l'appréciation de la carte graphique de 108W (entendez par là que la régulation sera en mode automatique). Pour cette partie du test, nous lancerons alors OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures CPU et GPU bien évidemment, mais également la température du disque dur et celle de la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie soit à 5V, soit à 7V quand cette dernière ne démarre pas. Les températures seront données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.

• ... Et les résultats

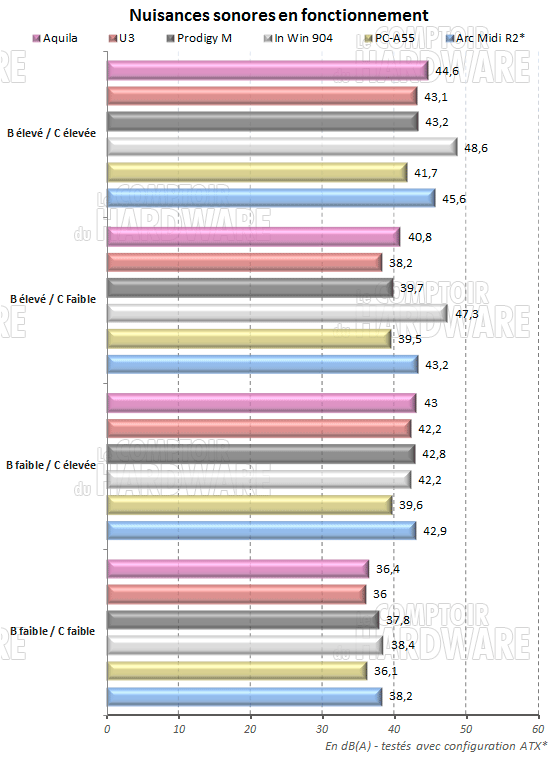

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :

En pratique, l'Aquila se fait entendre. La majeure partie des nuisances proviennent des larges ouvertures situées sur l'avant et le top du boitier. Comme vous pouvez le voir, malgré la présence d'un seul ventilateur, l'Aquila est  plus bruyant que les autres modèles µATX du panel. Lorsque la ventilation de la configuration est régulée, nous percevons bien le bruit qui provient du XOF 120.

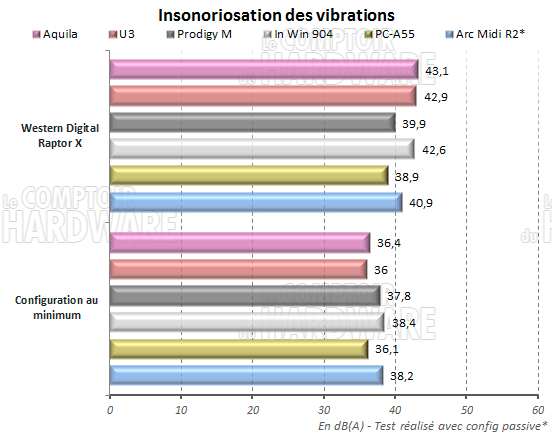

Même problème lors des mesures réalisées avec le Raptor X. L'Aquila laisse échapper tout le bruit par l'avant ou le dessus du boitier. Si les vibrations sont bien maitrisées dans ce boitier, nous entendons clairement les têtes de lecture gratter lors des phases de travail, ce qui produit l'essentiel des nuisances ici.

Performances en refroidissement

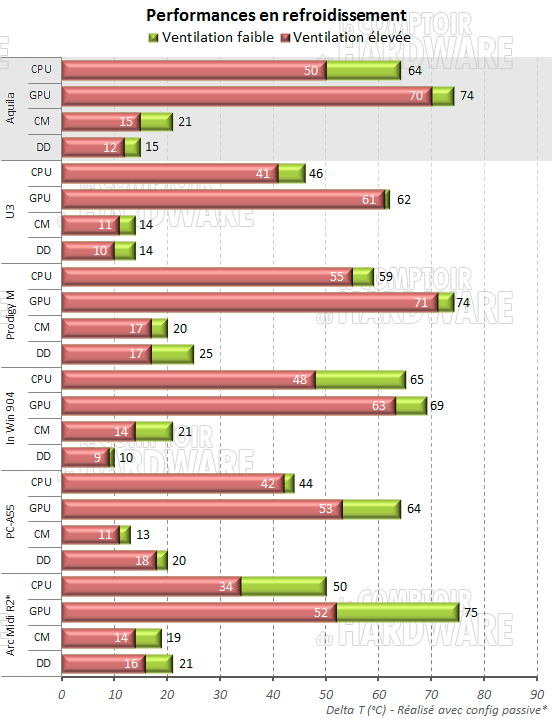

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du NH-C14. La gestion de la vitesse de rotation du blower de la carte graphique sera réglée sur auto comme indiqué dans le protocole. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante

Contrairement à l'U3 équipé lui aussi d'un seul ventilateur, l'Aquila ne parvient pas à évacuer toute la chaleur emmagasinée dans le boitier. Le processeur reste sous son seuil de sécurité malgré tout, mais la température reste relativement élevée ici. La carte graphique est obligée de pousser sur sa ventilation pour ne pas flamber. Les mesures annexes sont pour leur part plus modérées sans pour étant être extraordinaires. Une fois la ventilation de boitier régulée, la température grimpe encore d'un cran. Le processeur est à la limite de l'asphyxie ici, alors que la carte graphique souffle beaucoup plus encore avec un blower à +/- 2900tpm; on vous laisse imaginer les répercussions sur les nuisances sonores. Si ici le disque dur reste a un seuil acceptable, la carte mère elle, chauffe beaucoup. L'absence d'un ventilateur avant se fait ici cruellement ressentir.
