Test • Cooler Master HAF-XB

• Présentation

Vue d'ensemble du Cooler Master HAF-XB

Le HAF-XB est un boitier ATX Desktop volumineux. L'engin fait 442mm de largeur, 423mm de profondeur et seulement 330mm de hauteur.

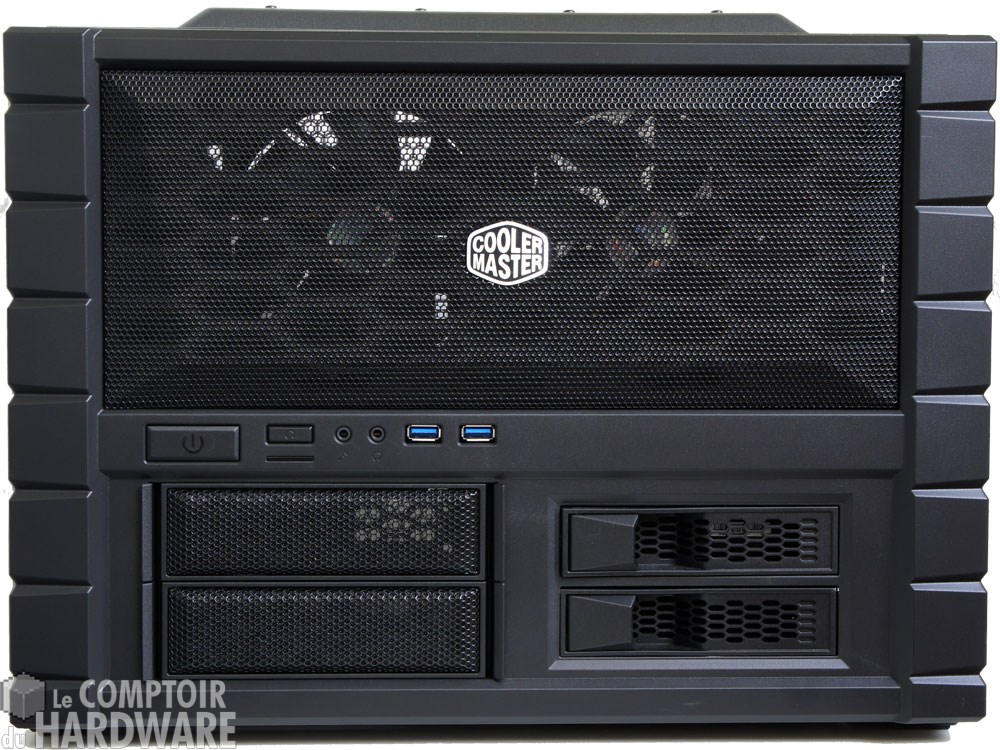

La façade jouit d'une ventilation omniprésente avec, sur sa moitié supérieure, une large ouverture en mesh qui dissimule deux ventilateurs de 120mm. Au centre, se trouve le front panel réduit à son plus simple appareil : 2 USB 3.0, les I/O Audio, une LED d'activité et les boutons de mise sous tension et Reset. Et juste en dessous nous trouvons à droite deux racks hot-swap pour HDD 3.5" compatibles 2.5" et deux baies 5.25" sur la gauche cette fois.

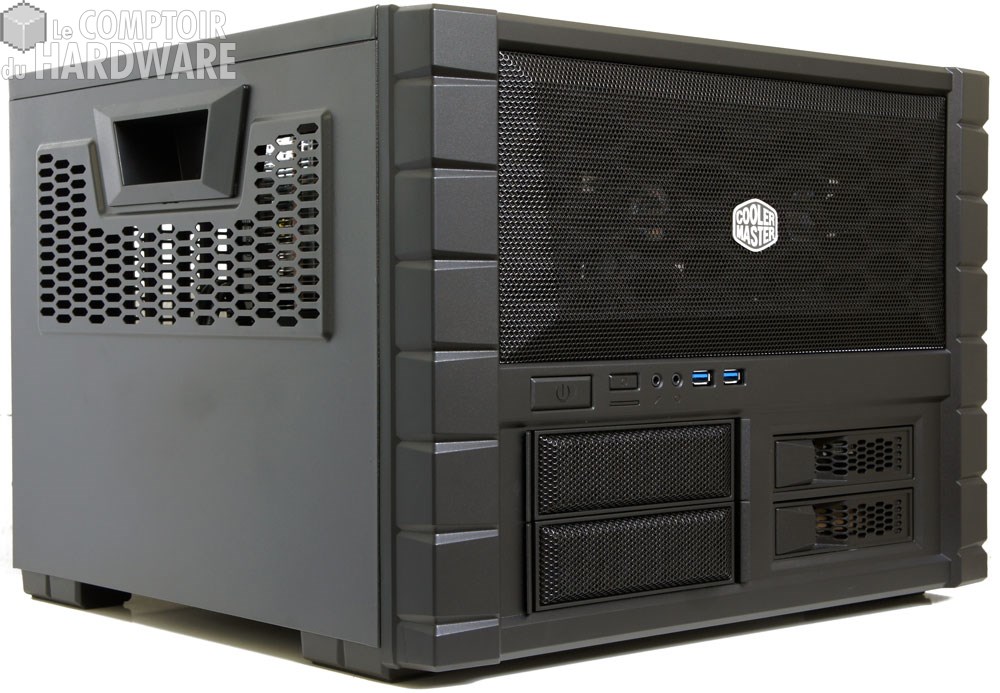

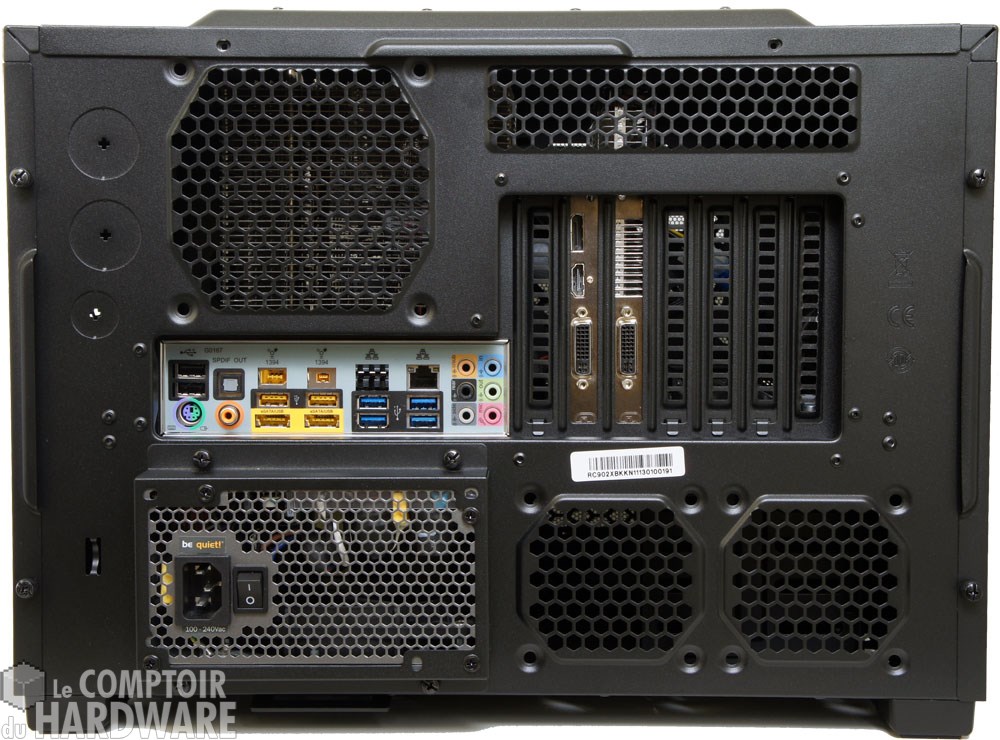

Les côtés sont fermés par des panneaux munis d'aérations et de poignées qui facilitent le transport. À l'arrière nous découvrons un emplacement vacant dédié à un ventilateur de 120mm sur le haut, 7 slots d'extensions et deux emplacements de 80mm juste en dessous. L'alimentation pour sa part est située au fond du boitier et possède un carénage afin de la déporter vers l'extérieur. Le bloc utilisé ne devra pas excéder les 180mm sous peine de venir heurter des éléments à l'intérieur.

Vue générale, ventilation et top du HAF-XB

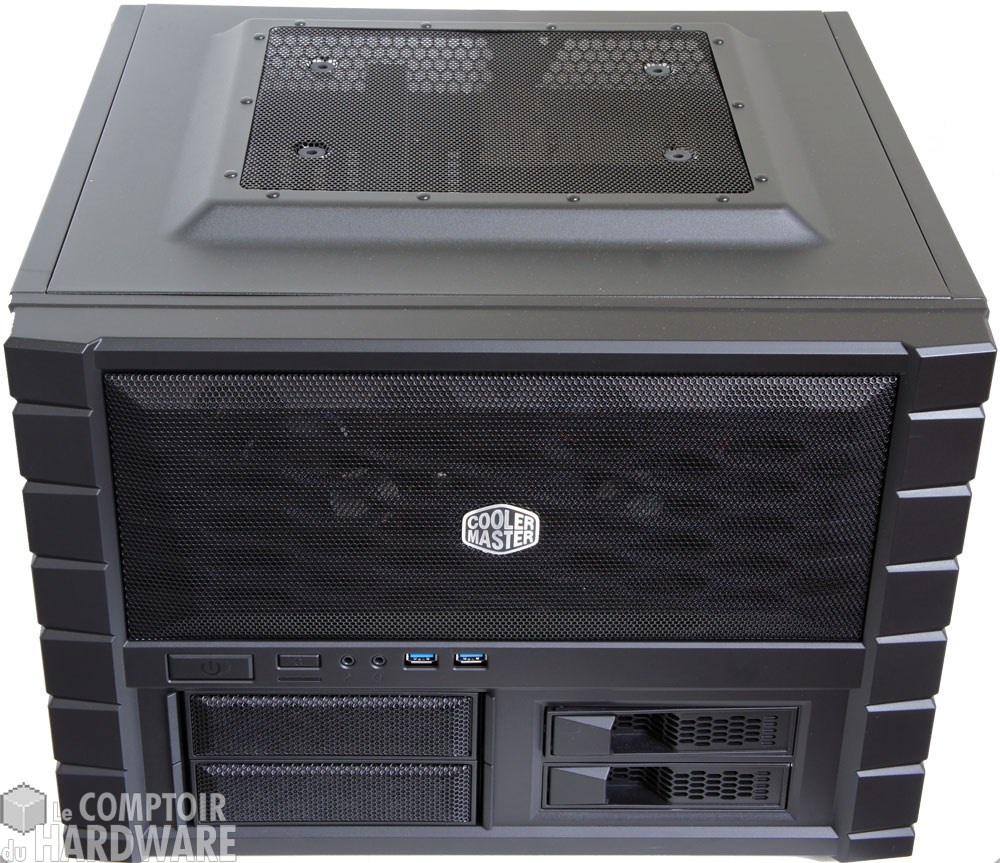

Le top est équipé d'une large grille d'aération sur laquelle un ventilateur de 200mm peut prendre place. L'utilisation de cet emplacement réduira l'espace disponible pour le ventirad CPU.

L'étage de la carte mère et le fond du boitier

Allez, on ouvre la bête en retirant 6 vis moletées pour découvrir le plateau de carte mère. À l'horizontale donc ici, il accueillera des modèles au format ATX, Micro-ATX et Mini-ITX. Une large ouverture dans le plateau permet d'accéder à l'arrière de la carte mère pour changer le ventirad sans avoir besoin de démonter le tout. Une petite découpe est également disponible pour le câblage des headers de la connectique de façade.

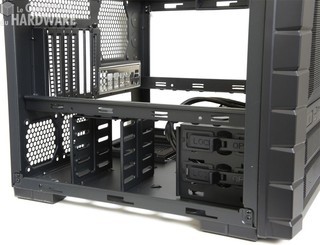

Emplacement alim et baies de stockage

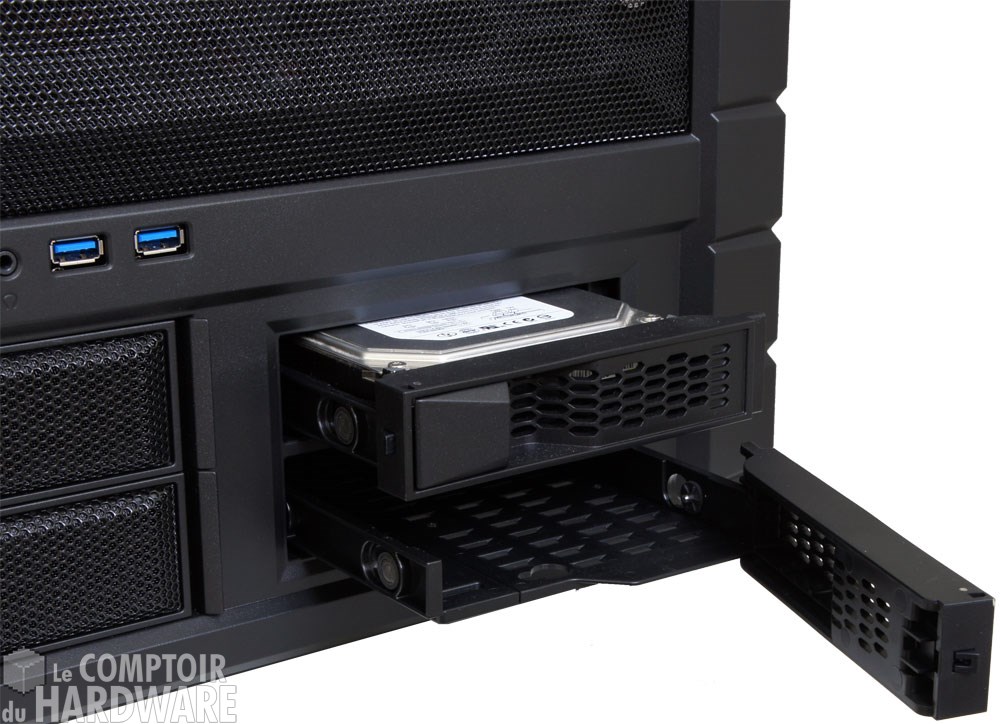

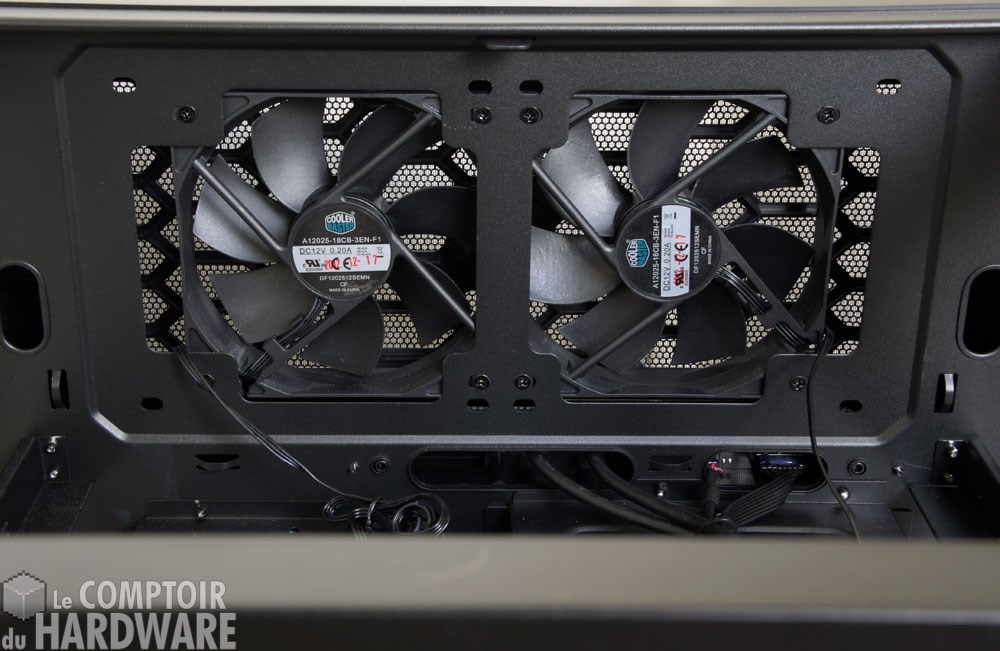

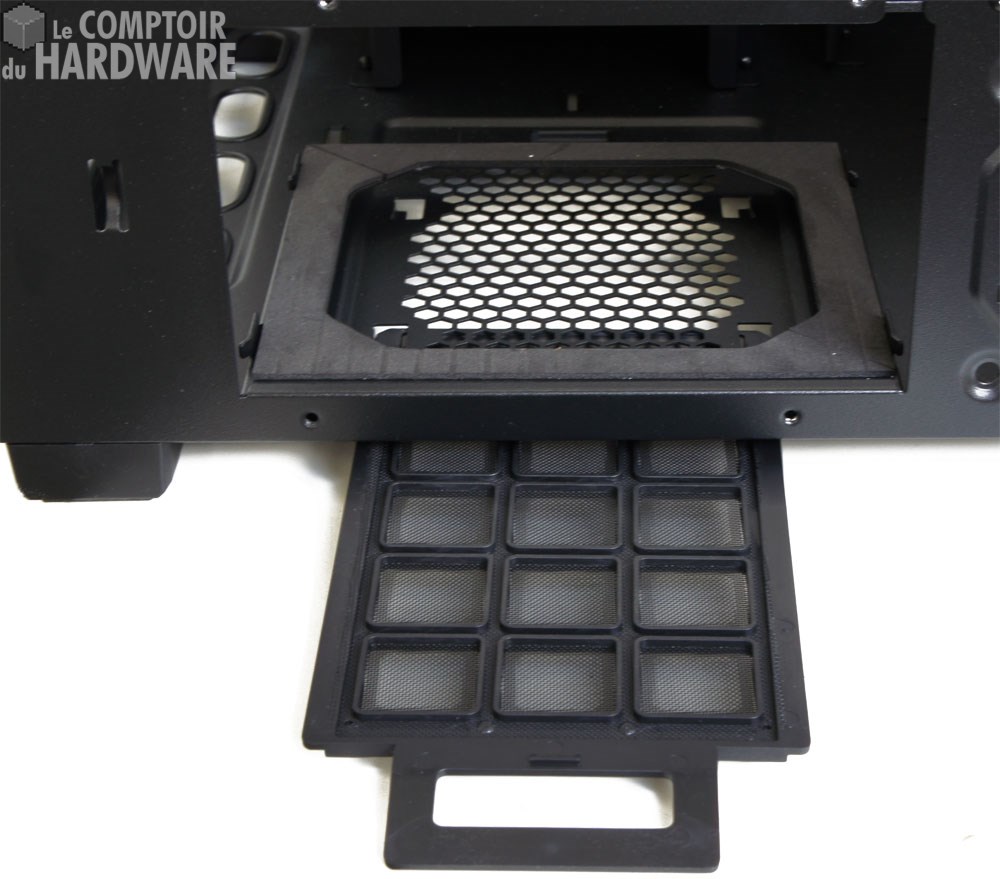

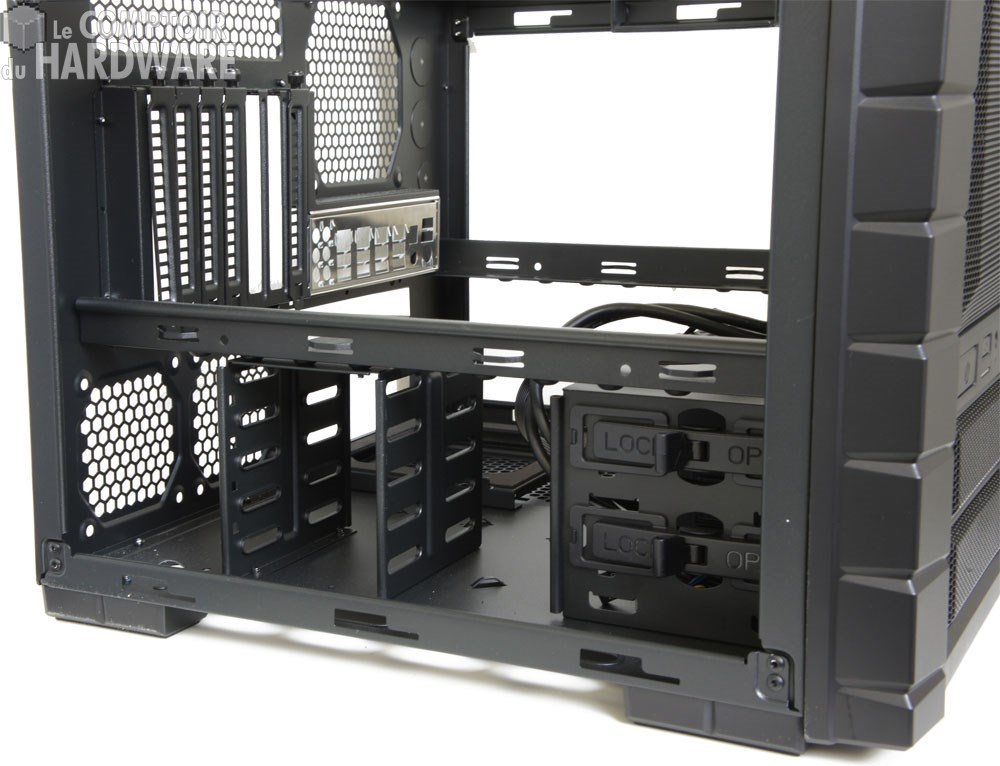

Pour accéder à l'étage inférieur, on retire le plateau après avoir enlevé les quatre vis qui le maintiennent. Nous découvrons alors les deux emplacements 3.5" hot-swap et leur PCB alimenté par une prise Molex, l'emplacement pour les unités de 5.25" avec verrouillage rapide et une cage permettant l'installation de quatre unités de 2.5". L'emplacement de l'alimentation est pour sa part équipé d'un tampon antivibrations et d'un filtre à poussière. Les deux ventilateurs sont des modèles moulinant à 1800tpm et alimentés via une prise Molex ou des connecteurs 3 pins classiques. Il est possible d'installer ici un radiateur de 240mm.

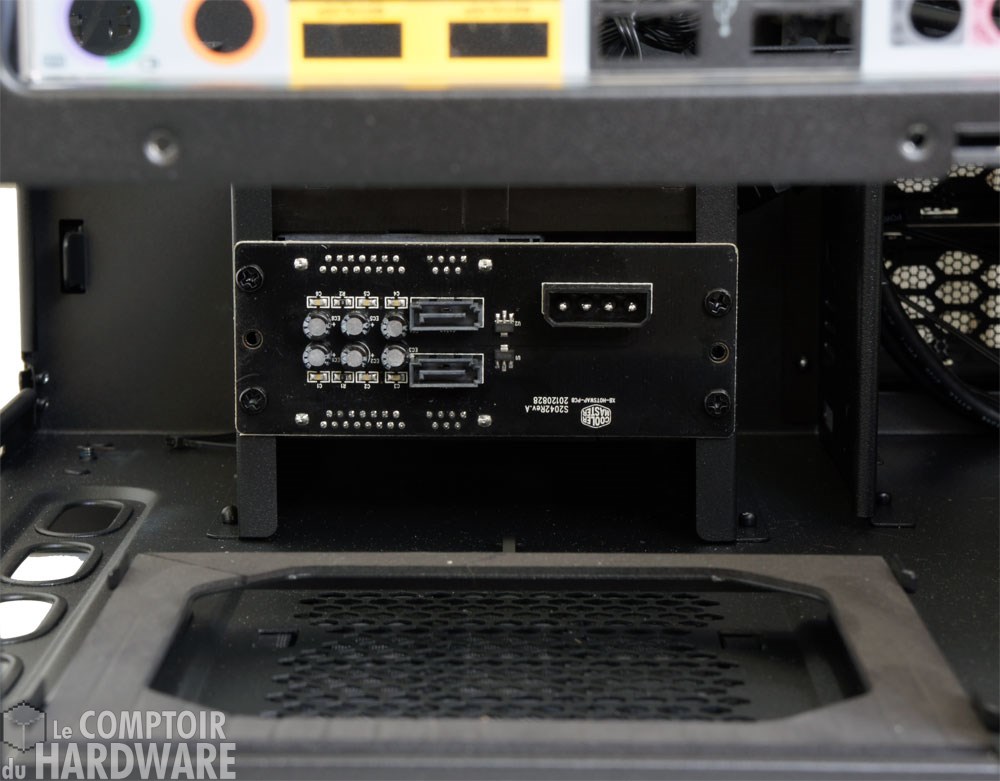

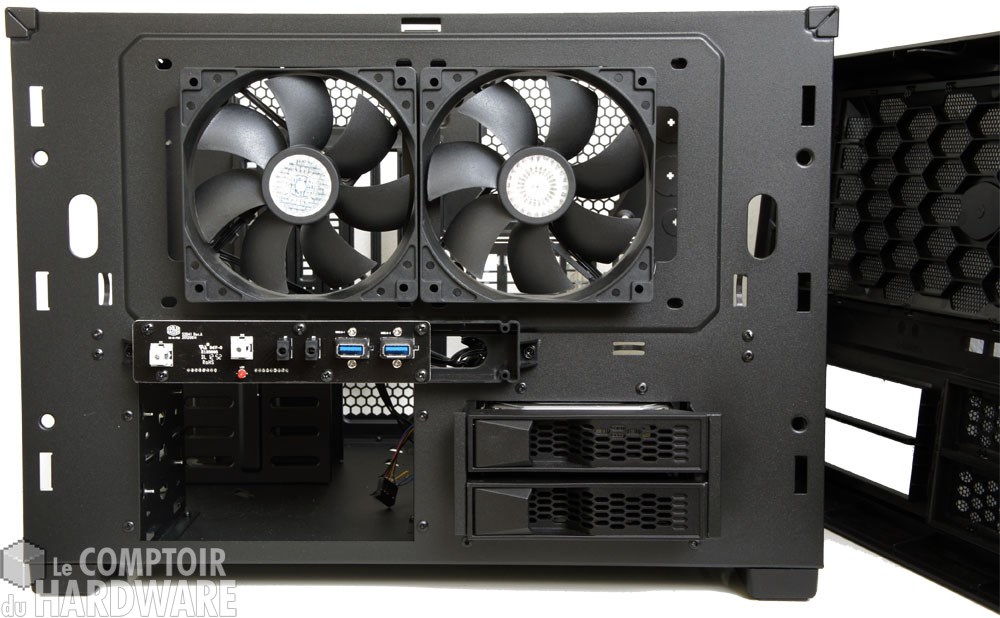

PCB des racks Hot Swap et emplacement 240mm avant

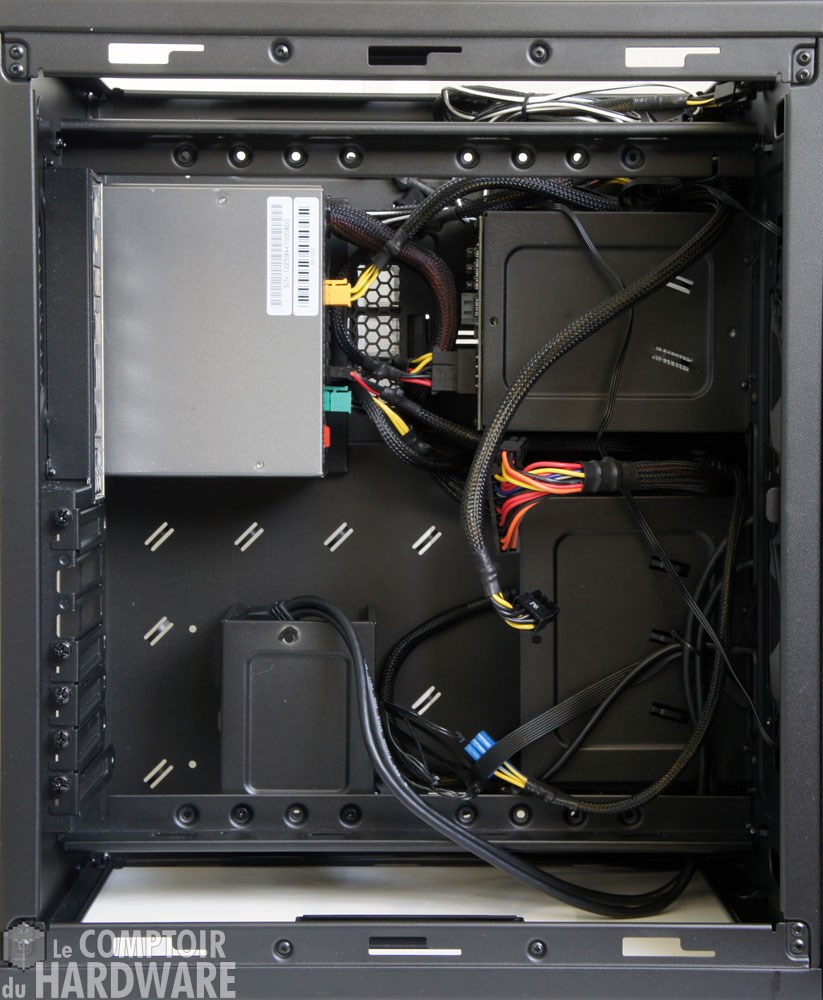

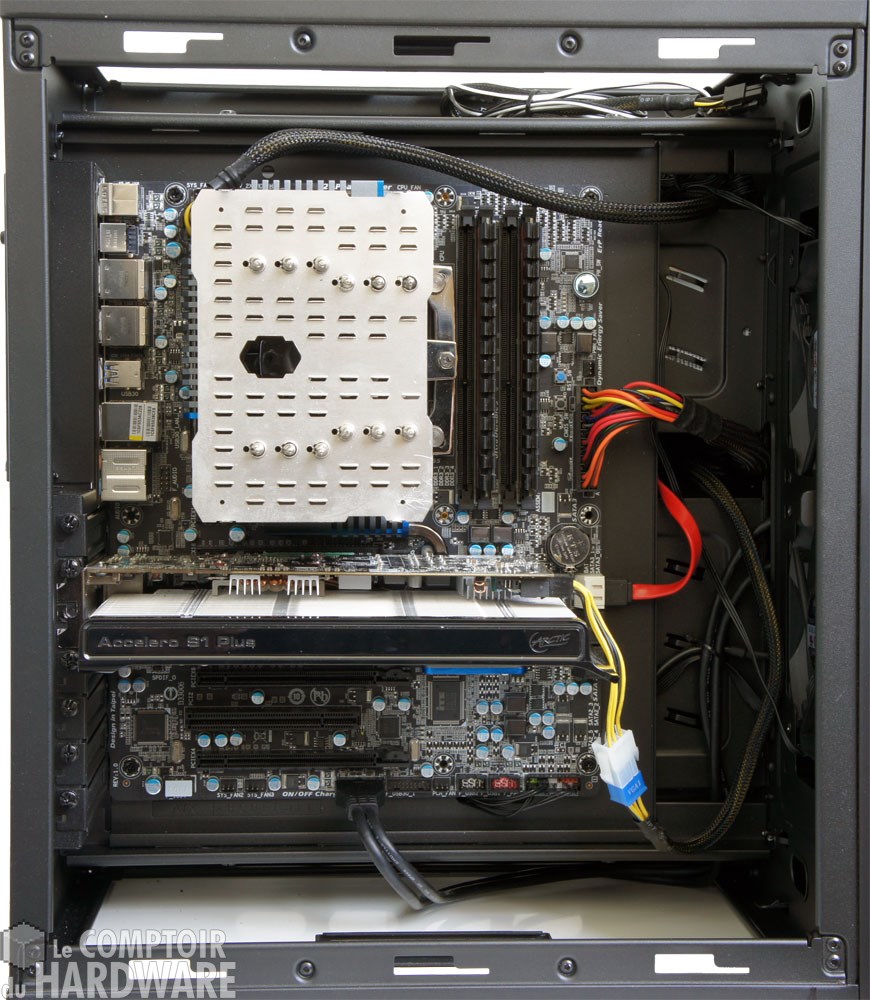

Au niveau de l'installation, nous ne rencontrons aucun obstacle. On commence bien entendu par la mise en place de l'alimentation dans son rack et on l'introduit en vérifiant que rien ne touche. La carte mère est préparée hors boitier, rien de compliqué ici. On place les HDD dans les tiroirs hot-swap, sans oublier d'alimenter le tout. On branche également les ventilateurs sur le 12V. On place ensuite le plateau et on câble le tout. Il y a de quoi ranger le surplus de connecteurs et rendre le tout très propre. Le HR-02 a de la place, 180mm, et la carte graphique dispose de plus de 330mm pour s'étaler. On referme le tout et le HAF-XB est prêt à en découdre.
