• Caractéristiques



  Xigmatek Asgard Pro
Couleur Noir
Famille

Moyen tour
Dimensions 445 x 200 x 470 (HxLxP en mm)
Poids 6 kg
Matériaux

Acier, plastique, métal mesh
Formats de la carte mère acceptés ATX, µATX, ITX
Emplacements 5,25" 3
Emplacements 3,5" 7 + 1 floppy
Emplacements 2,5" 1
Connectique en façade 1 x USB 3.0, 2 X USB 2.0, mini jack micro et casque
Ventilation d'origine

1 x 120mm sur l'avant, 1 x 120mm à l'arrière
Prix moyen

40 €



• Installation

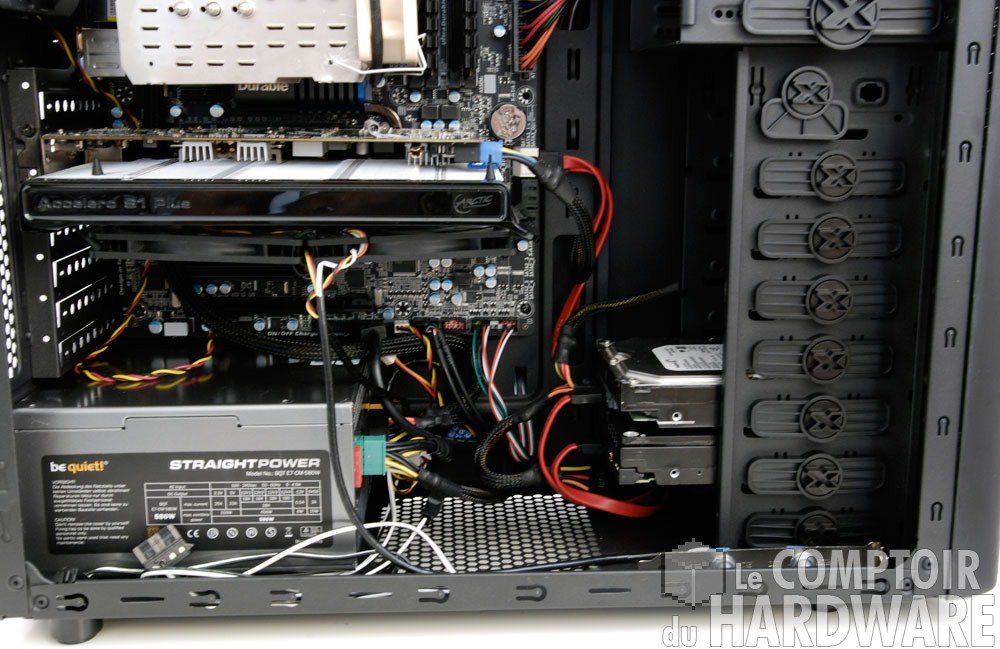

Asgard Pro - Alimentation [cliquer pour agrandir]Pas de fioriture dans le bundle, juste des vis, des entretoises et des serres-câble. Nous commençons l'installation par la pose de la carte mère sur son emplacement et l'alimentation juste en dessous. Le câblage est introduit dans le passage situé juste devant le bloc afin de libérer l'espace pour ne pas gêner le flux d'air.



En voulant connecter les différentes fiches sur la carte mère, nous rencontrons un problème avec l'EPS-12V dont le connecteur 8 pins, trop large, ne passera pas l'orifice dédié situé en haut de la carte mère. Ça n'est pas grave, nous le ferons passer sous la carte graphique.



La mise en place de la carte graphique justement nécessite au préalable d'enlever les lamelles de protection sur les slots d'extension. Nous installons ensuite le lecteur CD dans la première baie 5,25" en retirant au préalable le cache baie. Si vous souhaitez utiliser les deux autres emplacements, il faudra retirer des lamelles en acier au choix par l'intérieur ou en retirant complètement la façade (l'emplacement du haut n'en est pas équipé).

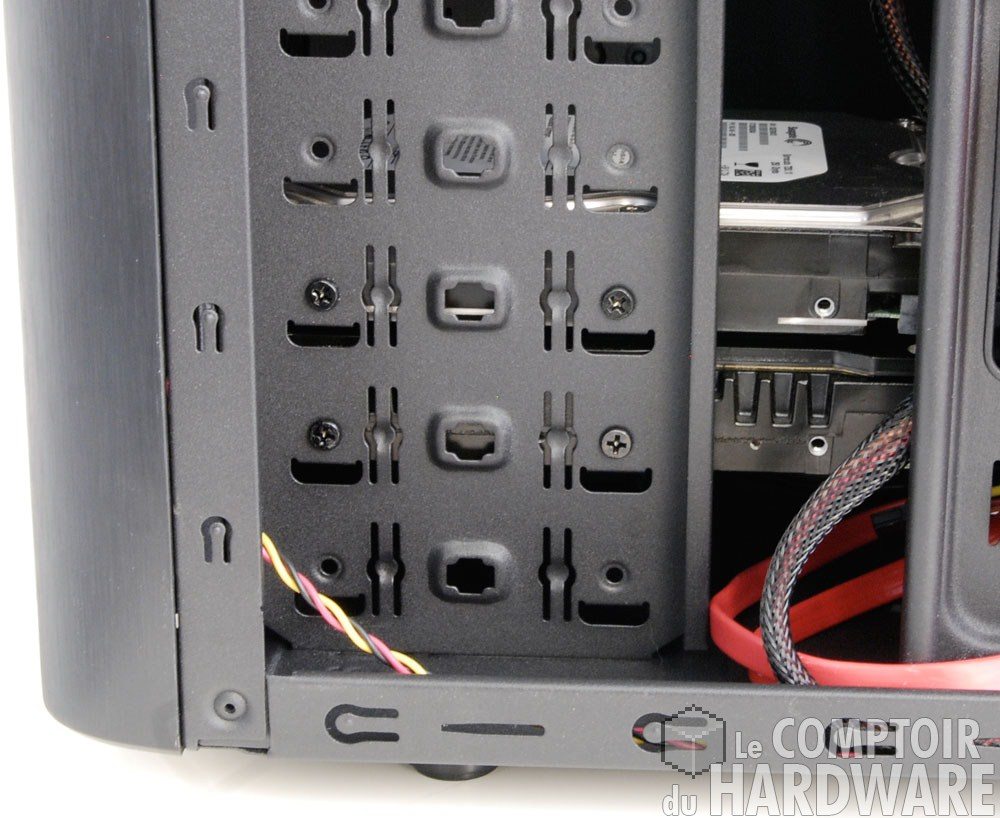

Asgard Pro - mise en place HDD [cliquer pour agrandir]

Pour fixer disque dur et lecteur optique, il suffit de tourner le "X" placé sur la fixation pour la libérer. Introduisez ensuite l'unité de stockage dans l'emplacement et remettez le verrou en prenant soin de faire coïncider les pics de maintien avec les trous disposés sur l'unité. Une fois le tout bien en place, il ne reste plus qu'à remettre un tour de clé pour verrouiller la fixation. Vous remarquerez que les disques durs ne sont fixés que d'un seul côté et semblent alors flotter légèrement. Nous avons décidé de les fixer à l'aide des vis livrées en bundle.

Si vous devez installer un SSD, il faut le déposer sur le bas de la cage ODD et le fixer par le dessous. Vous ne pourrez installer qu'un seul disque de ce type dans l'Asgard Pro.



Tout est en place? Il ne reste plus qu'à connecter le reste des éléments à l'alimentation et à la carte mère. Le rangement des câbles superflus se fera sans trop de difficulté malgré le peu de place disponible et à condition de disposer d'une alimentation modulaire.

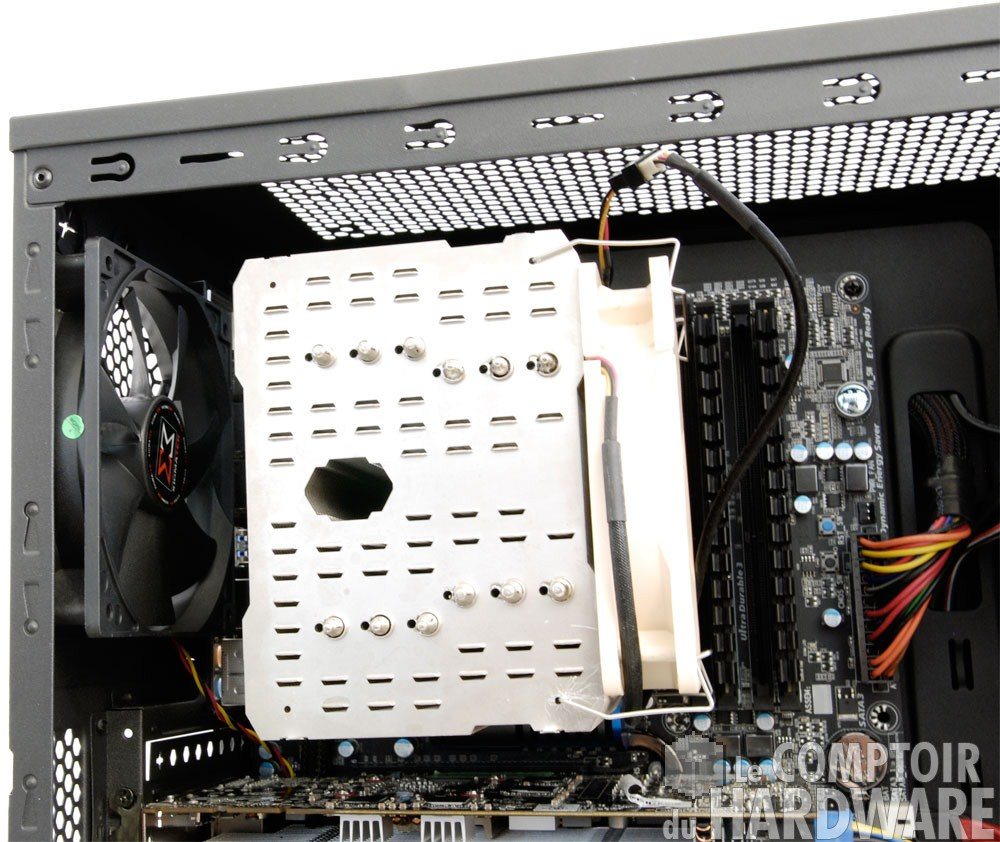

Asgard Pro et HR02 [cliquer pour agrandir]Asgard Pro - management [cliquer pour agrandir]

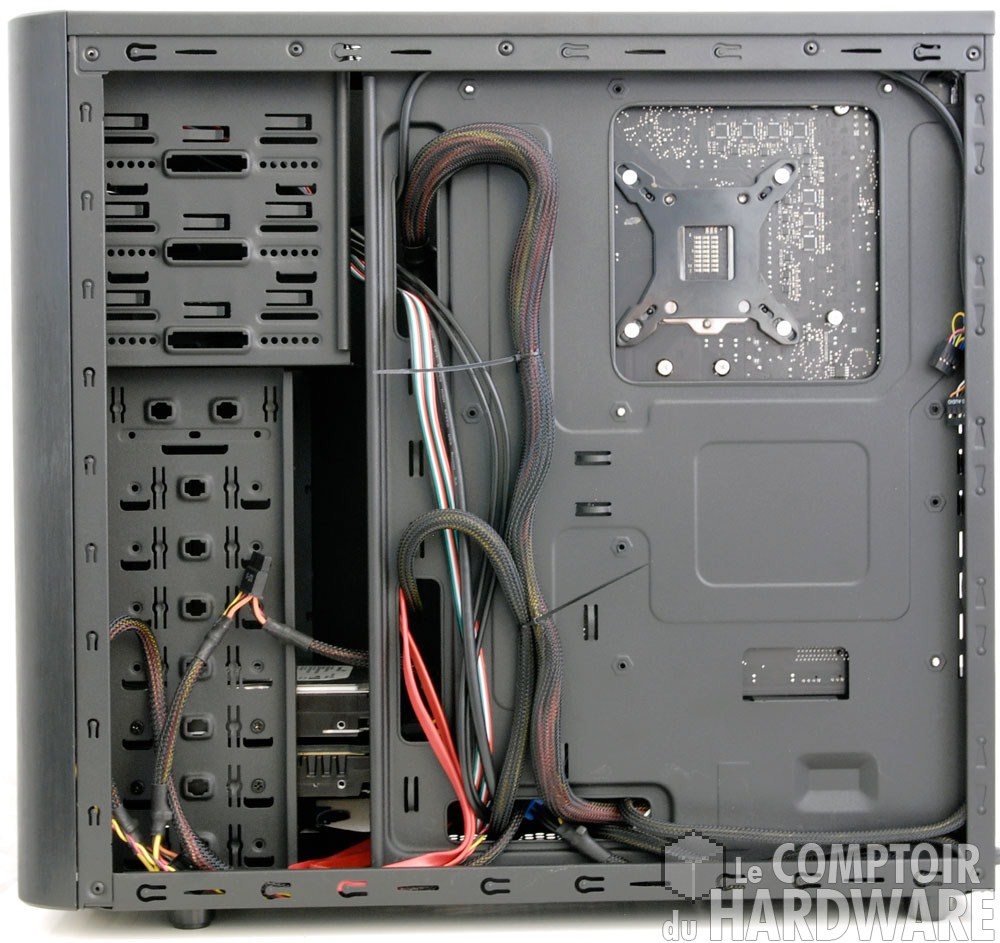

Vue du HR-02 dans la boite et management du câblage



Voilà l'Asgard Pro prêt à en découdre.
