Test • Corsair Obsidian 550D
obsidian 550d vu de lintérieur
obsidian 550d - arrière cm
hr-02 à laise
au dessus du ventirad
contre plaque sur lobsidian 550d
raptor en place dans le 550d
obsidian 550d - header usb 3

• Caractéristiques



  Corsair Obsidian 550D
Couleur Noir
Famille

Moyen tour
Dimensions 495 x 221 x 531 (HxLxP en mm)
Poids 9.6 kg
Matériaux

aluminium, acier et plastique
Formats de la carte mère acceptés ATX, µATX
Emplacements 5,25" 4
Emplacements 3,5" 6
Emplacements 2,5" 6 (baies 3,5" convertibles
Connectique en façade 2 x USB 3.0 (compatible 2.0), mini jack micro et casque
Ventilation 2 x 120mm en façade, 1 x 120mm à l'arrière
Prix moyen

130 €



• Installation

obsidian 550d vu de lintérieur [cliquer pour agrandir]obsidian 550d - arrière cm [cliquer pour agrandir]

La config montée



On saute directement la partie bundle puisque, mis à part un adaptateur USB 3.0 vers 2.0 et des attaches de portière supplémentaires, celui-ci ne présente rien d'intéressant. Comme vous le voyez, la place ne manque pas et notre HR-02 est parfaitement à l'aise dans l'Obidian 550D. Chose intéressante, nous pouvons passer les mains au-dessus, à condition de ne pas mettre de ventilateur supplémentaire sur le haut du boitier.



hr-02 à laise [cliquer pour agrandir]au dessus du ventirad [cliquer pour agrandir]

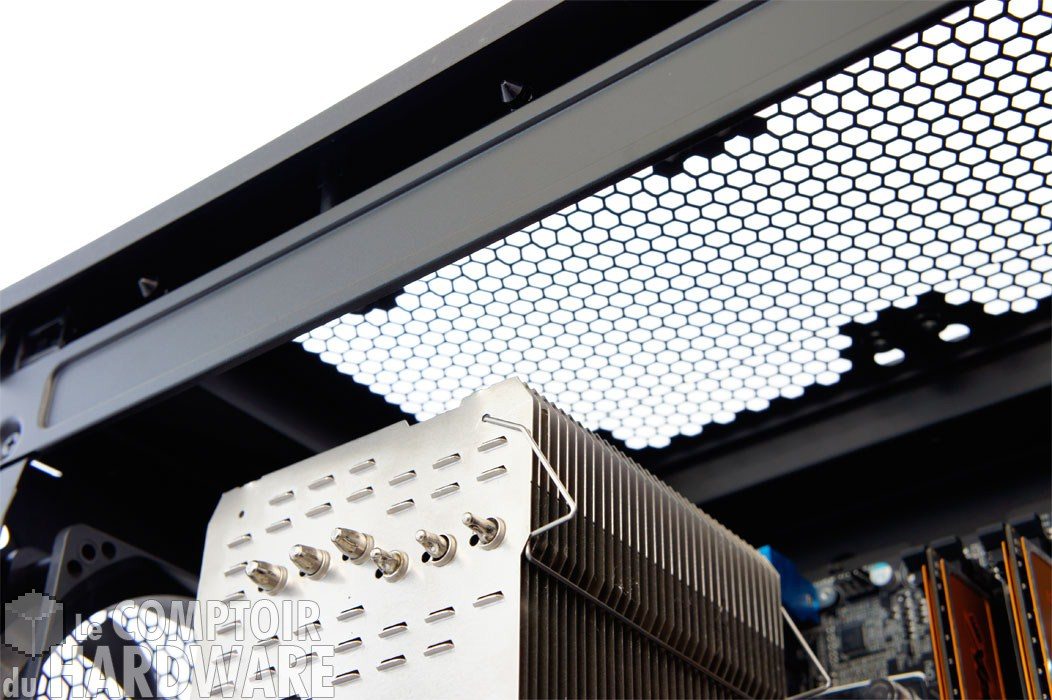

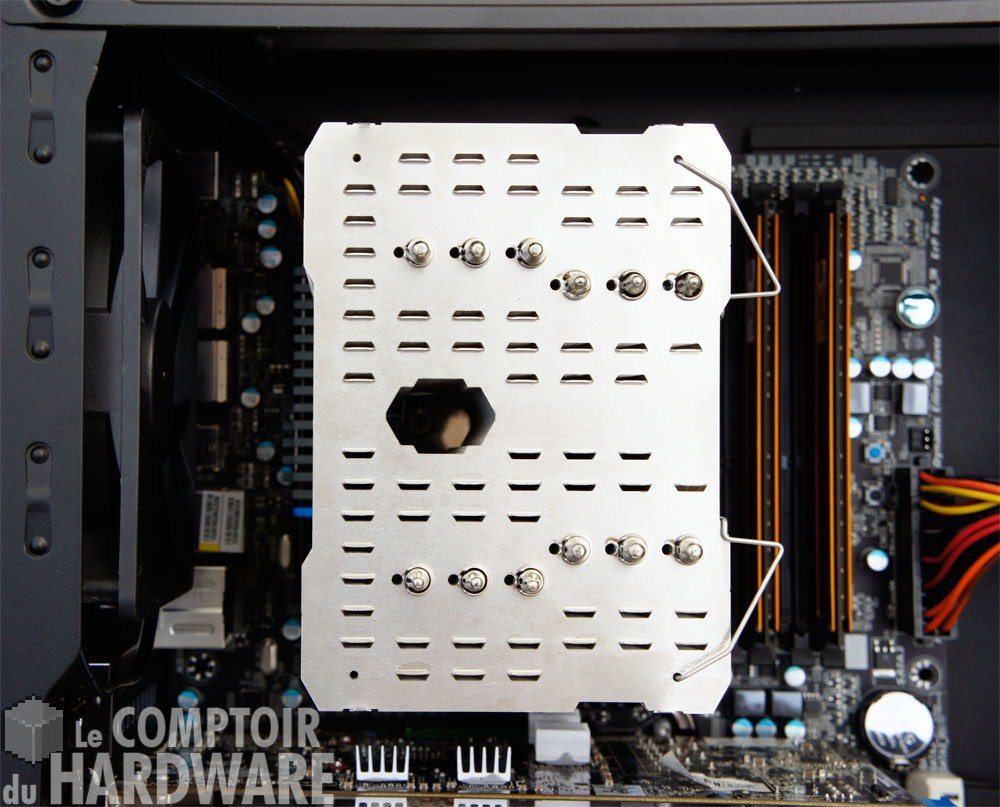

Le HR-02 est franchement à l'aise



La mise en place de l'alimentation ne pose aucun problème particulier et il n'y a aucune restriction de taille. Le câblage trouvera un passage par le passe-cloison situé juste devant le bloc qui risque cependant d'être légèrement réduit si vous placez un bloc long. La protection en caoutchouc est très solide et ne bougera pas en tirant sur le câble tressé. Lors de cette manip nous gardons toujours un souvenir amer du Define R3 et ses protections baladeuses.

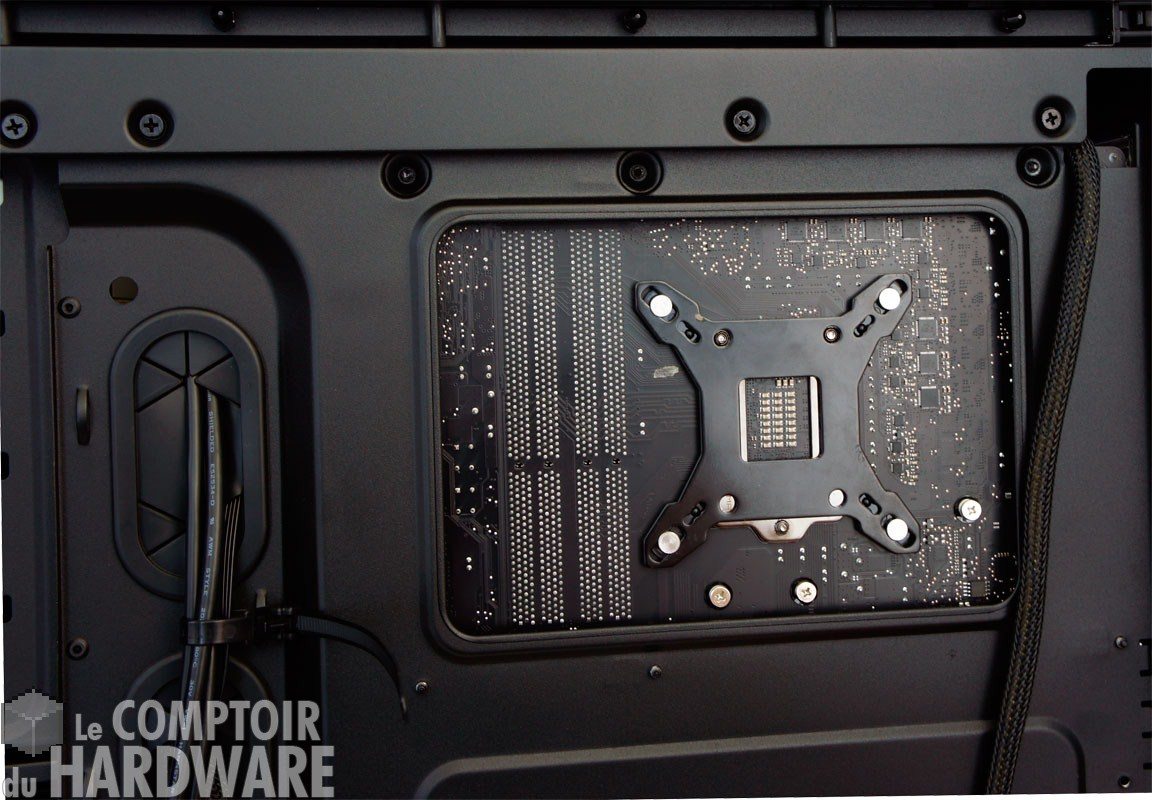

contre plaque sur lobsidian 550d [cliquer pour agrandir]La connectique EPS-12V trouve un accès en haut à droite (sur la vue arrière) de l'emplacement de la carte mère. Le câble de notre StraightPower E7 arrive juste à sa place et se trouve tendu en travers de l'arrière de la carte mère (toujours sur la vue arrière). Prévoyez alors une rallonge (non livrée) si votre câble est trop court ou si vous êtes un maniaque du management de câble.

L'accès à la contre plaque est très largement suffisant pour pouvoir mettre en place le ventirad une fois la carte mère montée. Nous ne nous sommes pas livrés à l'exercice et nous avons préféré installer le HR-02 hors du boitier.



L'installation des unités de stockage se fait de façon simple et rapide. Vous n'aurez à utiliser de vis que si vous installez un SSD. Pour la connectique en façade, l'USB 3.0 est alimenté à l'aide d'un header de nouvelle génération, mais est accompagné d'un adaptateur USB 2.0 si votre carte mère n'en est pas équipée.



raptor en place dans le 550d [cliquer pour agrandir]obsidian 550d - header usb 3 [cliquer pour agrandir]

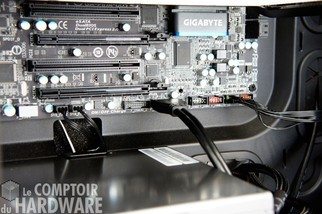

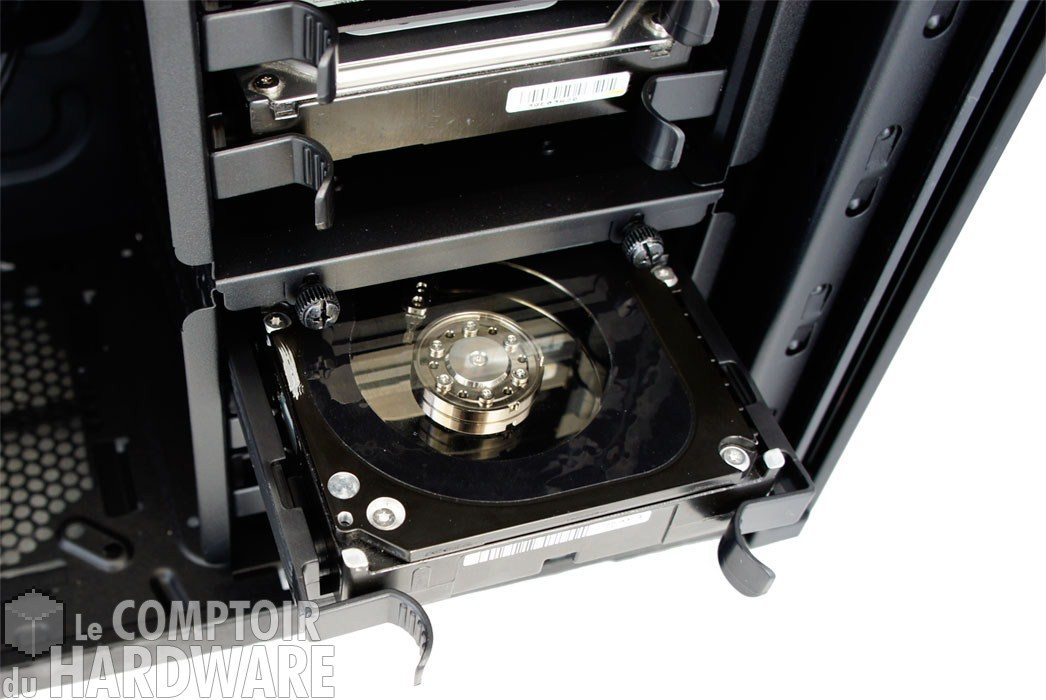

Le Raptor X dans le tiroir et le header USB 3.0 en position



Comme nous le signalions dans la description intérieure, les slots d'extension ne sont pas équipés de système de fixation rapide. Le tournevis est donc nécessaire ici pour mettre en place la carte graphique. L'Accelero S1 Plus bénéficie de suffisamment d'espace en largeur pour respirer et la place disponible vers l'arrière (34cm) peut être étendue jusqu'à 450mm pour les cartes graphiques les plus longues, à condition de se séparer de la cage de disque dur du haut.



Enfin côté rangement, la place à l'arrière de la carte mère est, comme nous le pensions, juste suffisante; un centimètre supplémentaire n'aurait pas été du luxe. Nous vous conseillons donc d'employer une alimentation modulaire si vous ne voulez pas de mauvaise surprise.



Le montage est terminé, ce fut un moment agréable malgré les quelques petits points soulignés. Il est temps maintenant de faire chauffer le bestiau.
Un poil avant ?

OCZ dévoile son Vertex 4 : c'est bien ?

Un peu plus tard ...

Complément d'informations sur les SSD 330 et lancement du SSD 313 chez Intel

Les 48 ragots
Les ragots sont actuellement
ouverts à tous, c'est open bar !
par Thierry C., le Jeudi 02 Août 2012 à 09h41
par Un ragoteur qui remercie le Jeudi 02 Août 2012 à 08h35
Génial, merci beaucoup pour ton aide... je vais reporter ma commande de quelques jours dans l'espoir d'avoir ton retour

Juste une précision concernant le P14 : j'en ai un "d'avance" à la maison (il ne passait pas dans ma tour actuelle ) du coup je pourrai toujours vérifier s'il passe dans le 550D, mais il me semblait avoir lu qu'il était un peu plus bruyant (série P et non S) et donc qu'au final le S12 était plus avantageux : est ce que c'est aussi ton sentiment ?
il sera effectivement plus bruyant
par Un ragoteur qui remercie, le Jeudi 02 Août 2012 à 08h35
par Thierry C. le Jeudi 02 Août 2012 à 02h29
Réponses ci-dessus.
Génial, merci beaucoup pour ton aide... je vais reporter ma commande de quelques jours dans l'espoir d'avoir ton retour

Juste une précision concernant le P14 : j'en ai un "d'avance" à la maison (il ne passait pas dans ma tour actuelle ) du coup je pourrai toujours vérifier s'il passe dans le 550D, mais il me semblait avoir lu qu'il était un peu plus bruyant (série P et non S) et donc qu'au final le S12 était plus avantageux : est ce que c'est aussi ton sentiment ?
par Thierry C., le Jeudi 02 Août 2012 à 02h29
par Un ragote qui doute le Mercredi 01 Août 2012 à 16h44
Ben... "pas très bruyant" je comprends, mais au même niveau que les noctua ? Et dans la durée ?

** [color="#000080"]Les ventilos sont plus "basiques", mais je reste persuadé qu'ils ne sont pas moins solides. Quand aux performances, je dois en avoir assez pour tester ça. Si j'ai un peu de temps (quelques dossiers en retard actuellement) je peux essayer de te répondre par des chiffres comme on les aime![/color]

Tant qu'à les changer je préfère le faire dans la tour vide que dans quelques mois. Maintenant si selon vous ça ne fera aucune différence ni dans la tour neuve ni dans 6 ou 12 mois, je suis ok pour garder les corsair... Du coup je doute

** [color="#000080"]Voir ma réponse plus haut [/color]

Concernant la ventilation sur la porte au départ je pensais moi aussi souffler sur la carte graphique... Mais je me suis dit que les 3 ventilos du windforce gigabyte allaient rejeter de l'air chaud dans le boîtier et qu'il serait peut être bon de sortir ça a l'extérieur ?

** [color="#000080"]C'est pour ça qu'il vaut mieux tester en pratique [/color]

Pour finir je suis toujours dans le doute concernant la taille du ventilateur en extraction en haut à l'arrière : S12B FLX ou P14 FLX ?Sur ces trois points j'appécierais vos conseils... Merci pour votre aide

** [color="#000080"]Je peux vérifier si le P14 passe à l'arrière. Je vois ça aussi. [/color]


Réponses ci-dessus.
par Un ragote qui doute, le Mercredi 01 Août 2012 à 16h44
par Thierry C. le Mardi 31 Juillet 2012 à 21h14
Tu sais, les ventilos d'origine ne sont pas très bruyants et à l'avant ils sont surtout bien isolés par la porte. Personnellement je n'y toucherais pas. Tu peux ajouter de quoi rafraichir ta carte graphique sur le côté effectivement. Testes bien le sens le plus adéquat par contre, moi je placerais en aspiration (souffle vers la carte). Donc tu peux économiser 3 ventilos déjà
Ben... "pas très bruyant" je comprends, mais au même niveau que les noctua ? Et dans la durée ?
Tant qu'à les changer je préfère le faire dans la tour vide que dans quelques mois. Maintenant si selon vous ça ne fera aucune différence ni dans la tour neuve ni dans 6 ou 12 mois, je suis ok pour garder les corsair... Du coup je doute

Concernant la ventilation sur la porte au départ je pensais moi aussi souffler sur la carte graphique... Mais je me suis dit que les 3 ventilos du windforce gigabyte allaient rejeter de l'air chaud dans le boîtier et qu'il serait peut être bon de sortir ça a l'extérieur ?

Pour finir je suis toujours dans le doute concernant la taille du ventilateur en extraction en haut à l'arrière : S12B FLX ou P14 FLX ?

Sur ces trois points j'appécierais vos conseils... Merci pour votre aide
par Thierry C., le Mardi 31 Juillet 2012 à 21h14
par un ragoteur qui se tâte le Mardi 31 Juillet 2012 à 17h20
Je pensais qu'il était trop tard pour intervenir dans les commentaires, mais vu l'échange d'hier : je me lance.Je vais assembler une config dans ce boitier (550D) avec pour objectif un max de silence en idle et un bruit contenu en jeu.Les sources de chaleur : - core i7 3770k en CPU (avec un NH-U12P SE2 dessus)- GTX 670 (Gigabyte avec le windforce 3x)La contrainte : la trappe de ventilation du haut ne sera pas utilisé et gardera son cache fermé.Les ventilateurs : - je pensais mettre 2 NF-S12B FLX en aspiration sur le devant- j'hésite entre un NF-S12B FLX en extraction à l'arrière ou un NF-P14 FLX (plus bruyant?)- je pensais à 2 NF-S12B ULN sur la porte pour extraire l'air chaud de la carte graphiquequ'en pensez vous ? est ce que je ferai mieux de prendre 5 NF-S12B FLX ? d'oublier les ventilateur sur la porte ?merci de vos conseilsPS : l'alim sera une ax 750 corsair... elle ne devrait pas rajouter trop de bruit à l'ensemble
Tu sais, les ventilos d'origine ne sont pas très bruyants et à l'avant ils sont surtout bien isolés par la porte. Personnellement je n'y toucherais pas. Tu peux ajouter de quoi rafraichir ta carte graphique sur le côté effectivement. Testes bien le sens le plus adéquat par contre, moi je placerais en aspiration (souffle vers la carte). Donc tu peux économiser 3 ventilos déjà
par un ragoteur qui se tâte , le Mardi 31 Juillet 2012 à 17h20
Je pensais qu'il était trop tard pour intervenir dans les commentaires, mais vu l'échange d'hier : je me lance.
Je vais assembler une config dans ce boitier (550D) avec pour objectif un max de silence en idle et un bruit contenu en jeu.

Les sources de chaleur :
- core i7 3770k en CPU (avec un NH-U12P SE2 dessus)
- GTX 670 (Gigabyte avec le windforce 3x)

La contrainte :
la trappe de ventilation du haut ne sera pas utilisé et gardera son cache fermé.

Les ventilateurs :
- je pensais mettre 2 NF-S12B FLX en aspiration sur le devant
- j'hésite entre un NF-S12B FLX en extraction à l'arrière ou un NF-P14 FLX (plus bruyant?)
- je pensais à 2 NF-S12B ULN sur la porte pour extraire l'air chaud de la carte graphique

qu'en pensez vous ? est ce que je ferai mieux de prendre 5 NF-S12B FLX ? d'oublier les ventilateur sur la porte ?

merci de vos conseils

PS : l'alim sera une ax 750 corsair... elle ne devrait pas rajouter trop de bruit à l'ensemble
par Thierry C., le Mardi 31 Juillet 2012 à 09h26
par Un ragoteur de transit le Lundi 30 Juillet 2012 à 15h50
Bonjour
souhaitant acquerir ce boitier et un H100, il me vient une question
est il possible d équiper le H100 en push / pull sur ce boitier
ma MB est une asus maximus V
Un H100 en push/pull fait 77mm d'épaisseur. Il me semble que l'espace n'est pas suffisant. Je dois vérifier.
par Un ragoteur de transit, le Lundi 30 Juillet 2012 à 15h50
Bonjour
souhaitant acquerir ce boitier et un H100, il me vient une question
est il possible d équiper le H100 en push / pull sur ce boitier
ma MB est une asus maximus V
par Thierry C., le Jeudi 07 Juin 2012 à 09h34
par Un ragoteur qui passe le Mercredi 06 Juin 2012 à 19h03
Je tiens a vous remercier pour ce super test qui ma permis de me decider pour changer de boitier.
J'ai le 550d depuis hier en remplacement de mon corsair 800d watercoolé bien trop encombrant et je dois dire que je suis ravis en tout point sauf peut etre le faite qu'il manque des ports usb 2 car byzarrement mon galaxy s2 n'est pas reconnu par l'usb3 de ma p8z68...
En tout cas continué a nous sortir d'aussi bon test

par Un ragoteur qui passe, le Mercredi 06 Juin 2012 à 19h03
Je tiens a vous remercier pour ce super test qui ma permis de me decider pour changer de boitier.
J'ai le 550d depuis hier en remplacement de mon corsair 800d watercoolé bien trop encombrant et je dois dire que je suis ravis en tout point sauf peut etre le faite qu'il manque des ports usb 2 car byzarrement mon galaxy s2 n'est pas reconnu par l'usb3 de ma p8z68...
En tout cas continué a nous sortir d'aussi bon test
par Thierry C., le Vendredi 25 Mai 2012 à 12h28
par Un ragoteur de passage le Samedi 12 Mai 2012 à 13h07
Et à choisir entre celui-ci et un lancool K9X, vous recommanderiez quoi ? (sachant que je compte y mettre un gros ventirad style dark rock pro, silver arrow...)
Le 550D est un poil plus grand
par Un ragoteur de passage, le Samedi 12 Mai 2012 à 13h07
Et à choisir entre celui-ci et un lancool K9X, vous recommanderiez quoi ? (sachant que je compte y mettre un gros ventirad style dark rock pro, silver arrow...)
