Test • Fractal Design Arc Midi Tower
Arc Midi Tower vu de lintérieur
arc midi tower - backplate
Configuration de test
arc midi tower - rack HDD
arc midi tower - acces backplate
arc midi - rehobus

• Caractéristiques



  Fractal Design Arc Midi Tower
Couleur Noir
Famille

Moyen tour
Dimensions 460 x 230 x 515 (HxLxP en mm)
 Poids 10 kg
Matériaux

Acier, plastique et métal mesh
Formats de la carte mère acceptés ATX, µATX, mini-ITX
Emplacements 5,25" 2
Emplacements 3,5" 8
Emplacements 2,5" 8 (baies 3,5" convertibles
Connectique en façade 1 x USB 3.0, 2 x USB 2.0, mini jack micro et casque
Ventilation 1 x 140mm en façade, 1 x 140mm à l'arrière, 1 x 140mm sur le dessus
Prix moyen

90 €



• Bundle

Le bundle est composé des éléments suivants :

  • kit de fixation pour carte mère (vis + entretoises)
  • kit de fixation pour unités 5,25", 3,5" et 2,5" (vis à mains et vis classiques)
  • Un lot de vis pour fixation de l'alimentation
  • Un convertisseur de baie 5,25" vers 3,5"
  • Potentiomètre et accessoires
  • Deux colliers de serrage réutilisables
  • Un petit tournevis

Comme vous pouvez le voir, le bundle est assez chiche, bien que comprenant l'essentiel. Il est cependant regrettable de constater l'absence d'un adaptateur USB 3.0 vers USB 2.0, ce qui a pour conséquence de condamner le port en façade si votre carte mère n'est pas équipée d'un header de nouvelle génération.



• Installation

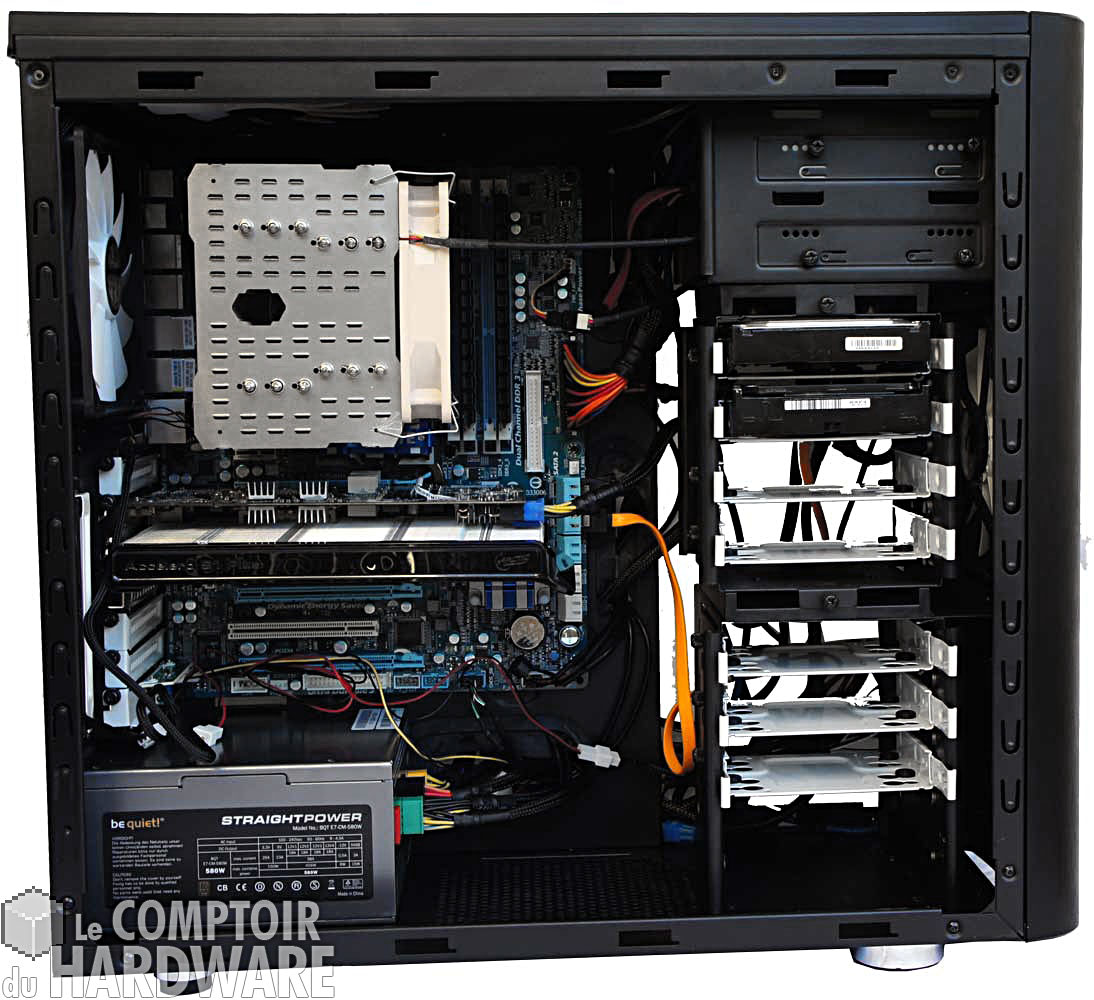

Arc Midi Tower vu de lintérieur [cliquer pour agrandir]arc midi tower - backplate [cliquer pour agrandir]

Allez, encore un clic ou deux

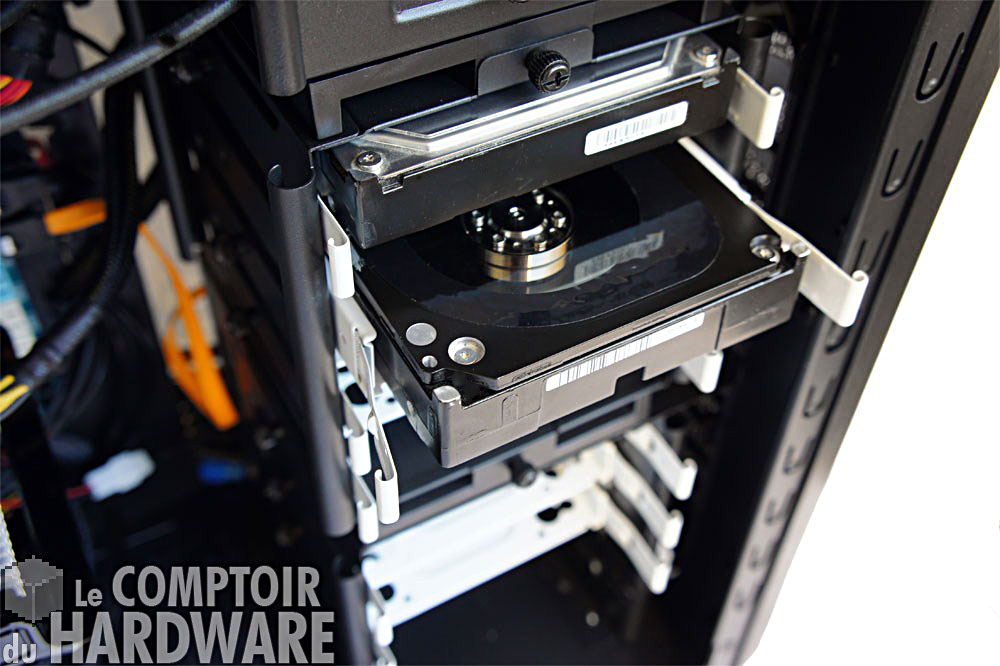

Ici point de système de fixation rapide, le tournevis (livré) sera votre allié ! La mise en place reste malgré cela assez simple et nous commençons par le lecteur optique que nous installons dans la 1ère baie 5,25". Nous le fixons à l'aide de deux vis à main, car, comme dit précédemment, il n'y a pas de système de verrouillage rapide. Les unités de stockage prennent place dans les cages, comprenant chacune 4 emplacements vacants. Il faudra fixer le HDD ou le SSD sur un rack amovible qu'il faudra réintroduire dans son emplacement ensuite (non sans difficulté sur certains emplacements). La cage supérieure est amovible et permettra la mise en place d'une carte graphique XXL.



 Configuration de test [cliquer pour agrandir]arc midi tower - rack HDD [cliquer pour agrandir]

Toujours un ptit clic...


L'alimentation trouve sa place dans le font du boitier. Le câblage passe par l'accès situé juste devant le bloc et, point positif, les protections en caoutchouc sont plutôt solides alors que ce n'était pas le cas sur le R3 par exemple. La place disponible permettra sans problème la mise en place de blocs longs.

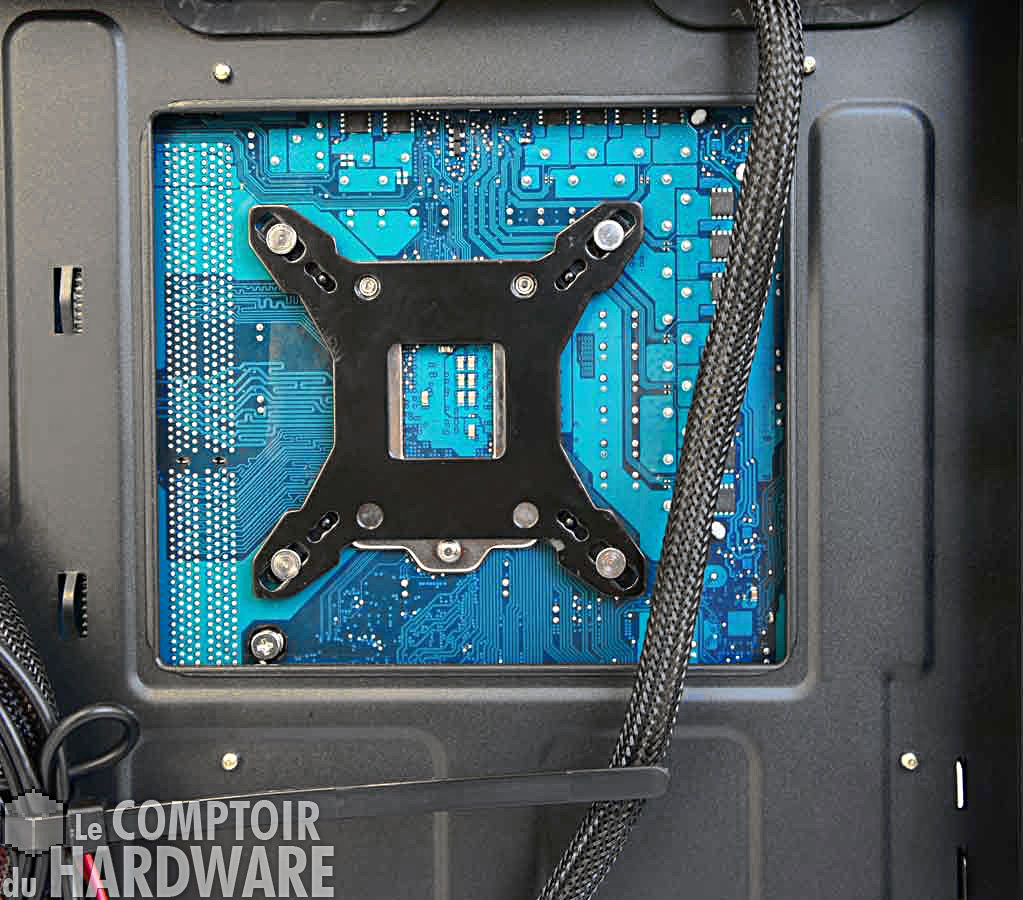

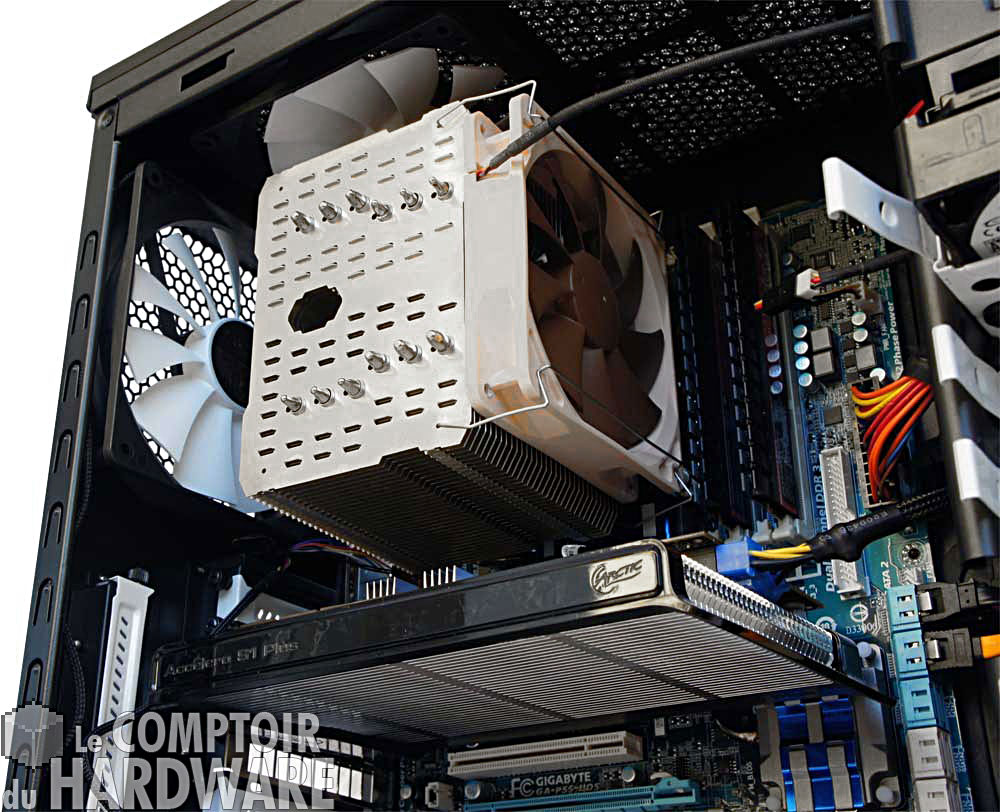

La connectique EPS-12V trouve un accès direct sur le dessus de l'emplacement de la carte mère, mais prévoyez une rallonge (non livrée) si votre câble est trop court. Une fois la carte mère en place, nous constatons que l'accès à la contre plaque est largement suffisant avec notre carte mère LGA 1156 (nous avons cependant choisi d'installer le HR-02 hors du boitier). Le dissipateur (160mm de hauteur) bénéficie d'un espace plus que conséquent grâce aux 23cm de largeur totale qu'offre le boitier.



arc midi tower - acces backplate [cliquer pour agrandir]arc midi - rehobus [cliquer pour agrandir]

Normalement c'est fini... normalement!

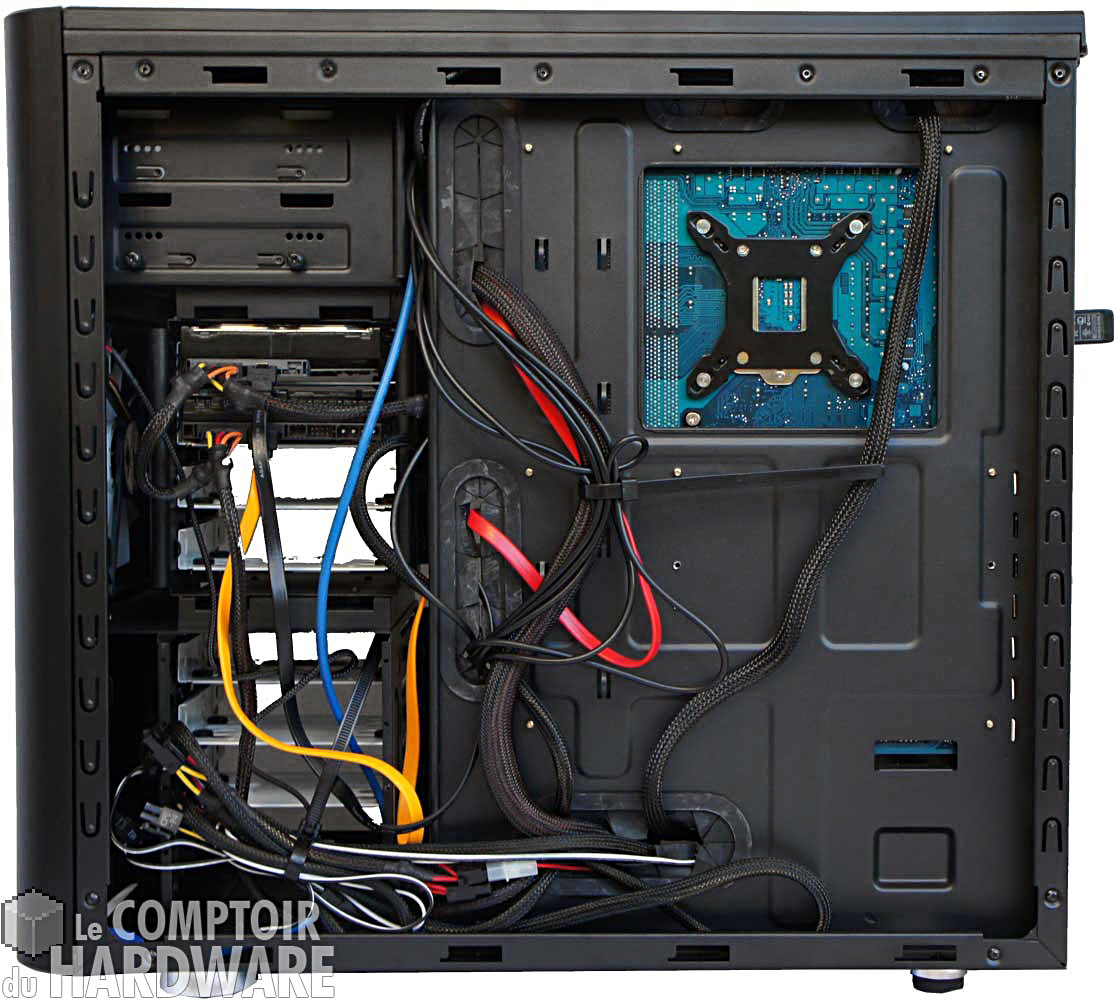

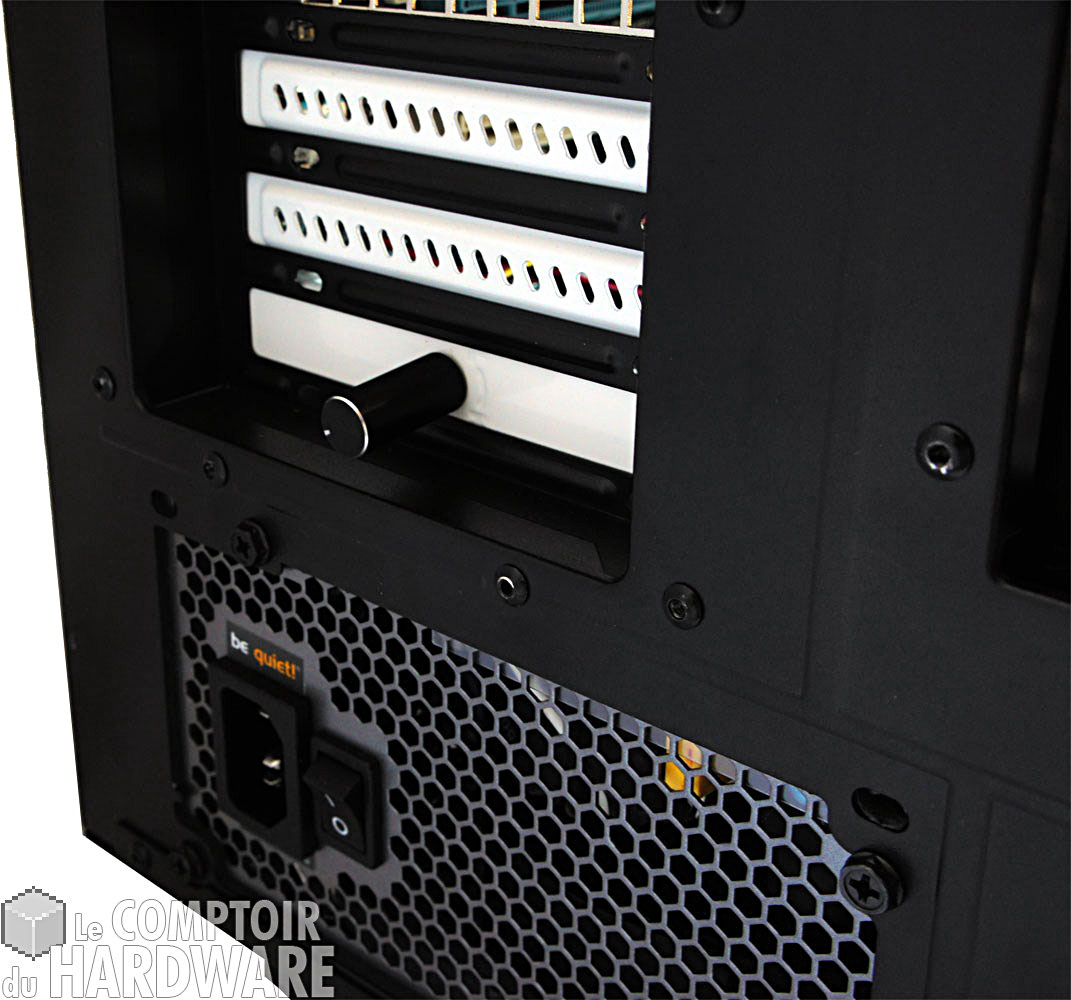

Le slot d'extension vertical permet habituellement de mettre en place le potentiomètre. Notre carte graphique équipée de l'Accelero S1 Plus étant trop large, nous avons opté pour l'emplacement situé tout en bas. Afin de pouvoir connecter les trois ventilateurs (équipés de connecteur 3 pins classiques), nous avons utilisé le démultiplicateur livré. A l'arrière du boitier, la place disponible permettra de cacher l'excédent de câbles. Place aux tests de performances !
