Test • MSI N760 2GD5/OC ITX

• Descriptif de la carte

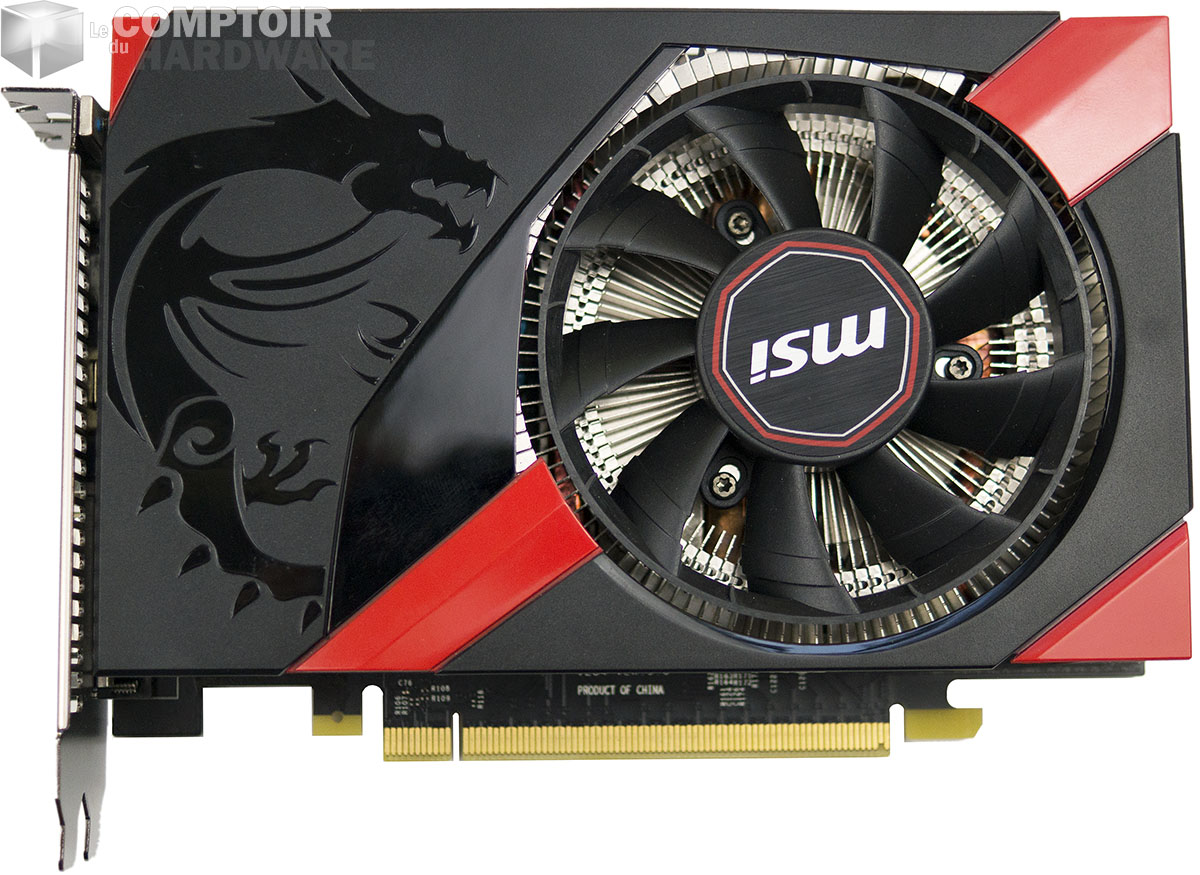

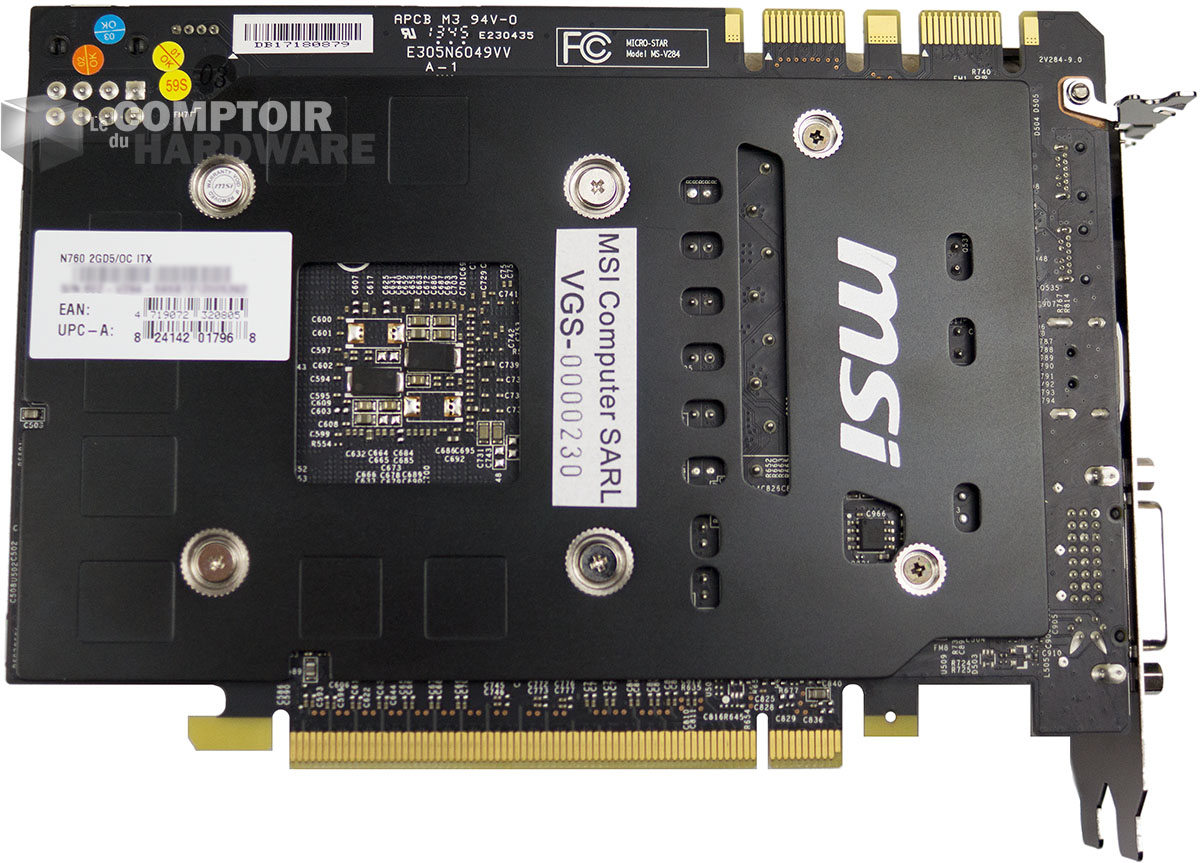

La carte reprend le code couleur de la série Gaming de MSI, à savoir une grande dominante noire teintée de rouge par endroits et le fameux dragon ! La première chose qui attire l'oeil c'est bien sûr le côté compact de la carte puisqu'elle ne dépasse pas 17,5 cm soit la longueur du PCB des GTX 670/760 de référence. Un carénage en plastique rigide (comprendre de meilleure qualité que celui du ventirad de référence) couvre le refroidisseur en grande partie circulaire et surplombé par un ventilateur axial de 85 mm. Les pâles de ce dernier sont cerclées à leurs extrémités entre-elles et des "mini-pales" perpendiculaires prennent place sur ce cerclage pour créer une "roue à aubes" qui va générer un flux d'air radial dont une partie pourra être éjectée du boitier via les orifices prévus. La majorité restera toutefois au sein de ce dernier ce qui peut vite avoir une importance dans un boitier mini-ITX. Enfin, la carte est également légère puisqu'elle n'accuse que 570g sur la balance. Contrairement à AMD qui s'en est affranchi, NVIDIA conserve ses connecteurs propriétaires pour le multi-GPU, la présence de 2 permettant la variante 3 way SLi. Le dos de la carte est recouvert d'une backplate aidant à la dissipation des composants situés sur cette face et rigidifiant le PCB en plus de (surtout) soigner l'esthétique.

La MSI N760 Gaming Mini-ITX faces avant et arrière - Cliquer pour agrandir

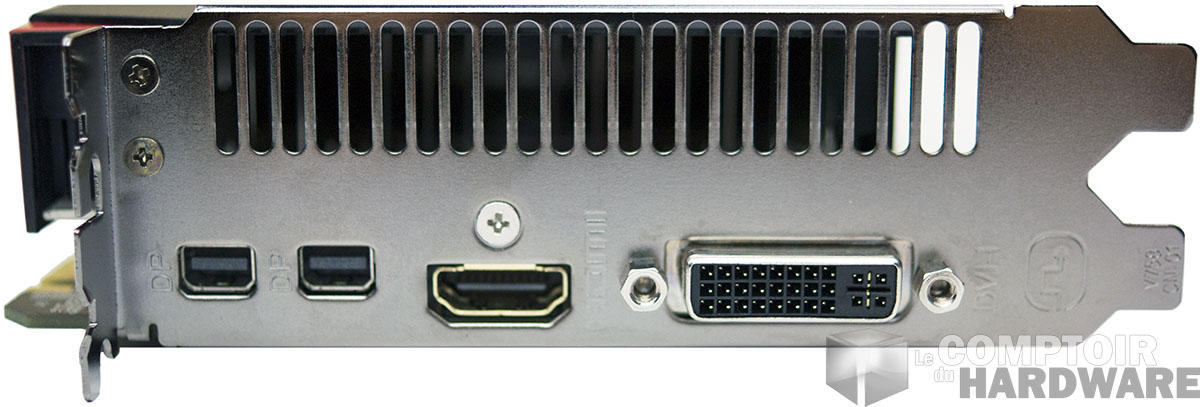

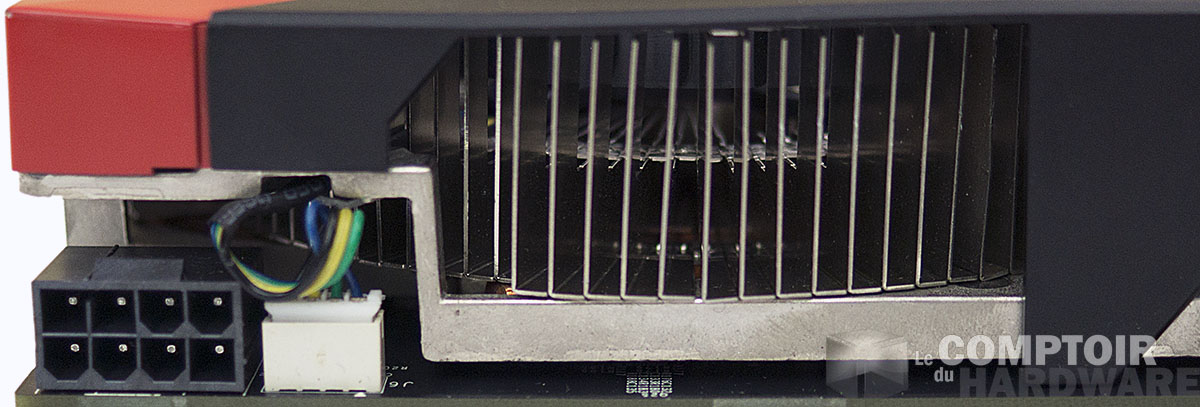

MSI a libéré l'équerre supérieure pour l'évacuation de l'air chaud, sur celle inférieure se retouve donc concentrée l'intégralité de la connectique, soit un port DVI Dual Link, un HDMI 1.4a et deux mini Display Port 1.2 Côté alimentation, le constructeur taïwanais a retenu un connecteur à 8 pins au lieu des deux à 6 pins du modèle de référence afin de gagner un peu de place, ce dernier est positionné sur la tranche de la carte.

Connecteurs et alimentation - Cliquer pour agrandir

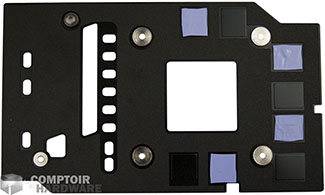

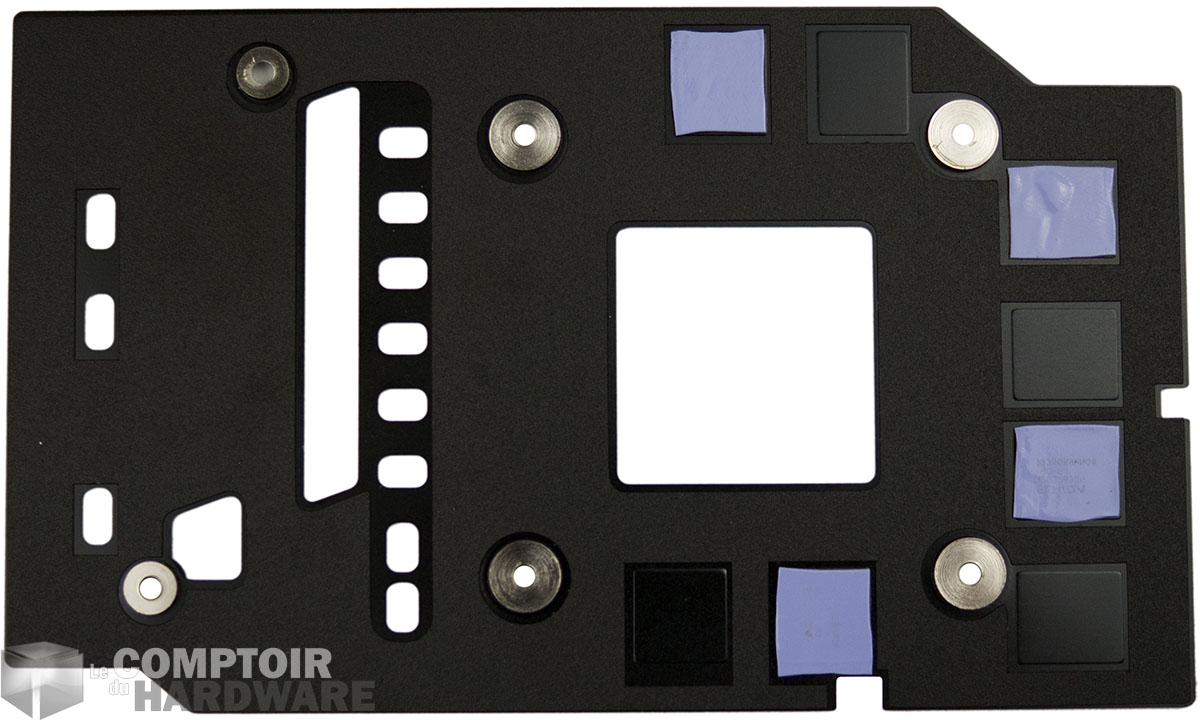

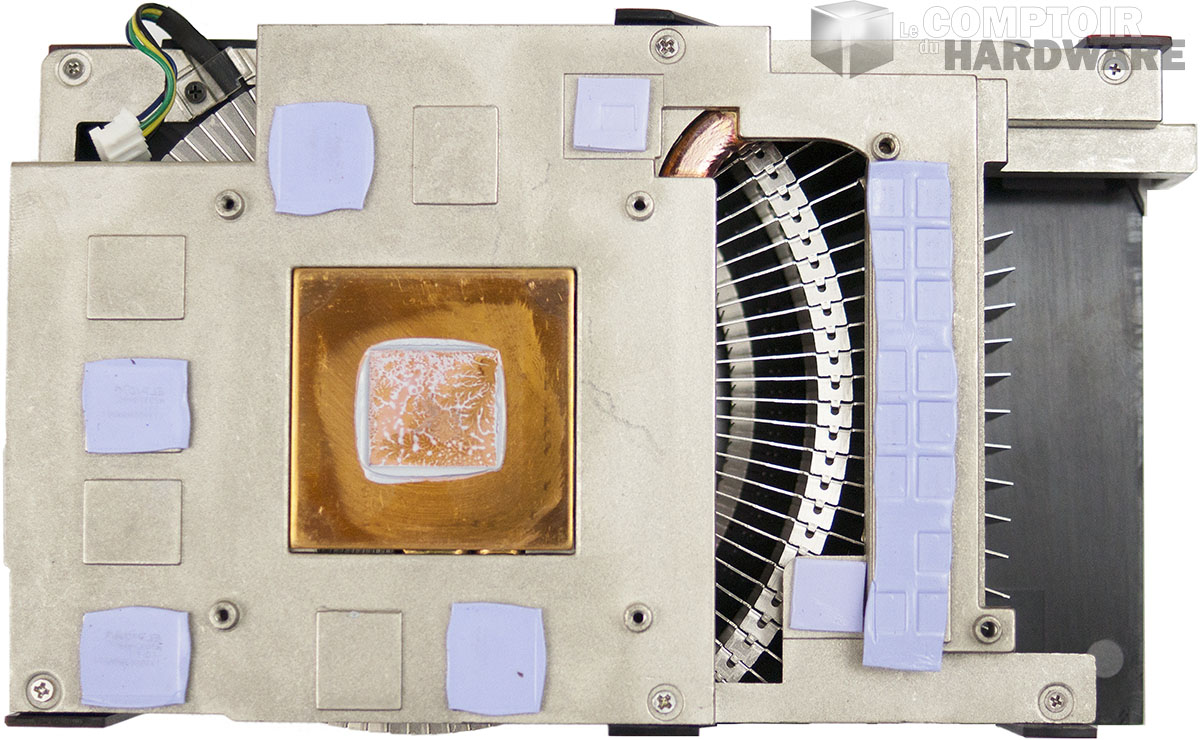

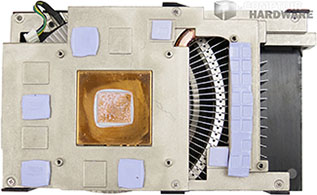

Le refroidisseur est composé d'une base en cuivre brut surplombée par un caloduc circulaire qui s'enroule au sein des ailettes en aluminium qui composent le radiateur. Les puces mémoire et les composants sensibles de l'étage d'alimentation sont en contact avec ce dissipateur par le biais de pads thermiques. On en retrouve 4 supplémentaires sur la backplate chargée de refroidir les puces mémoire de l'autre face du PCB.

Le refroidisseur de la carte - Cliquer pour agrandir

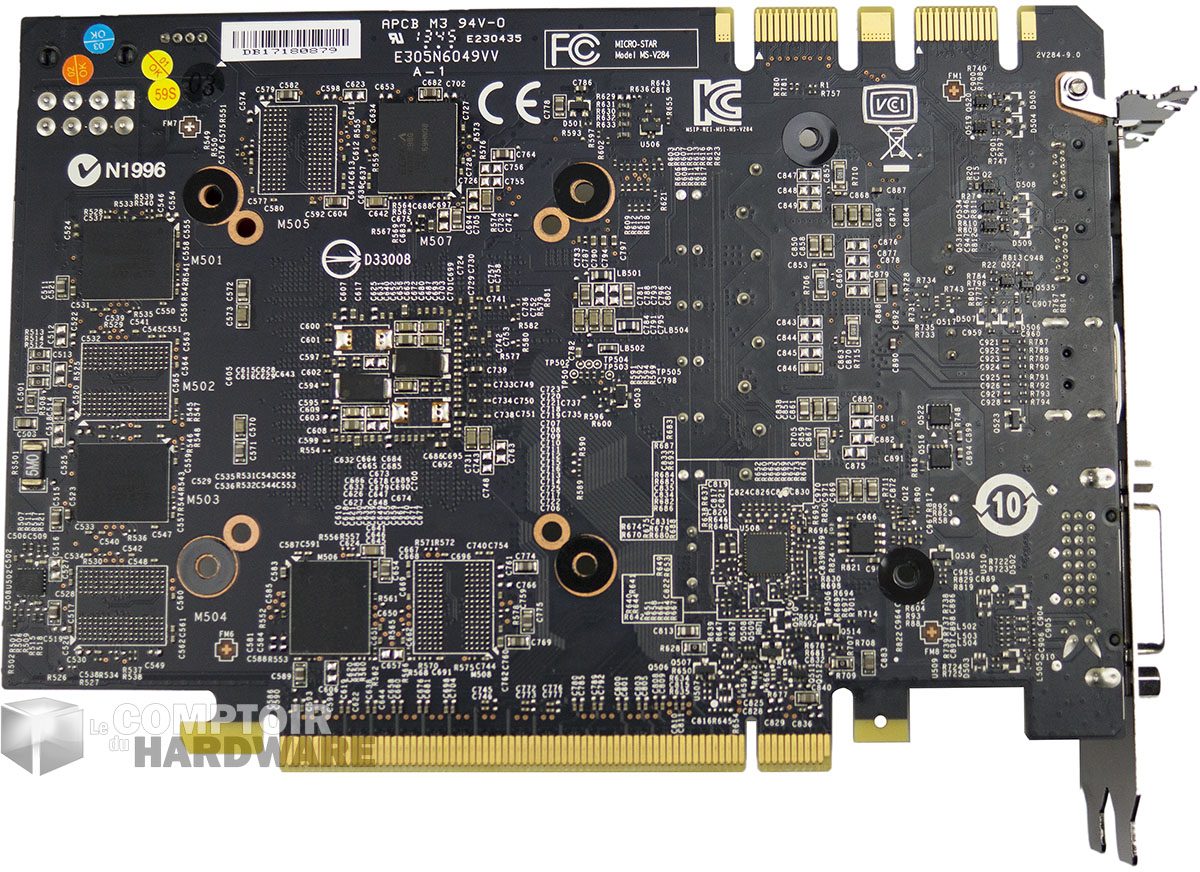

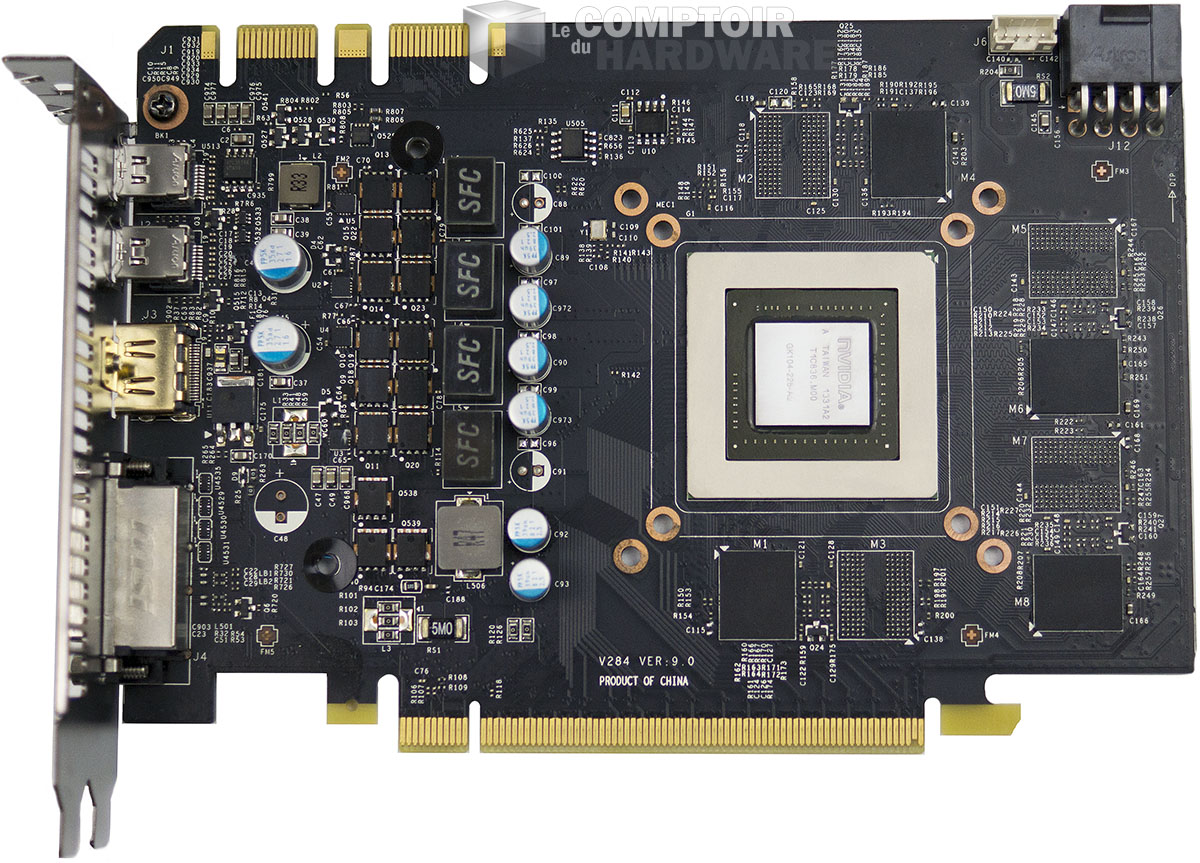

La carte débarrassée de son radiateur laisse apparaitre un PCB similaire mais pas identique à celui de référence où trône le désormais ancien GK104 entouré de 4 puces mémoires pour assurer le gigot de cette face (2 en tout avec la face arrière). L'alimentation du ventilateur est quant à elle assurée par un connecteur à 4 pins.

La carte dénudée - Cliquer pour agrandir

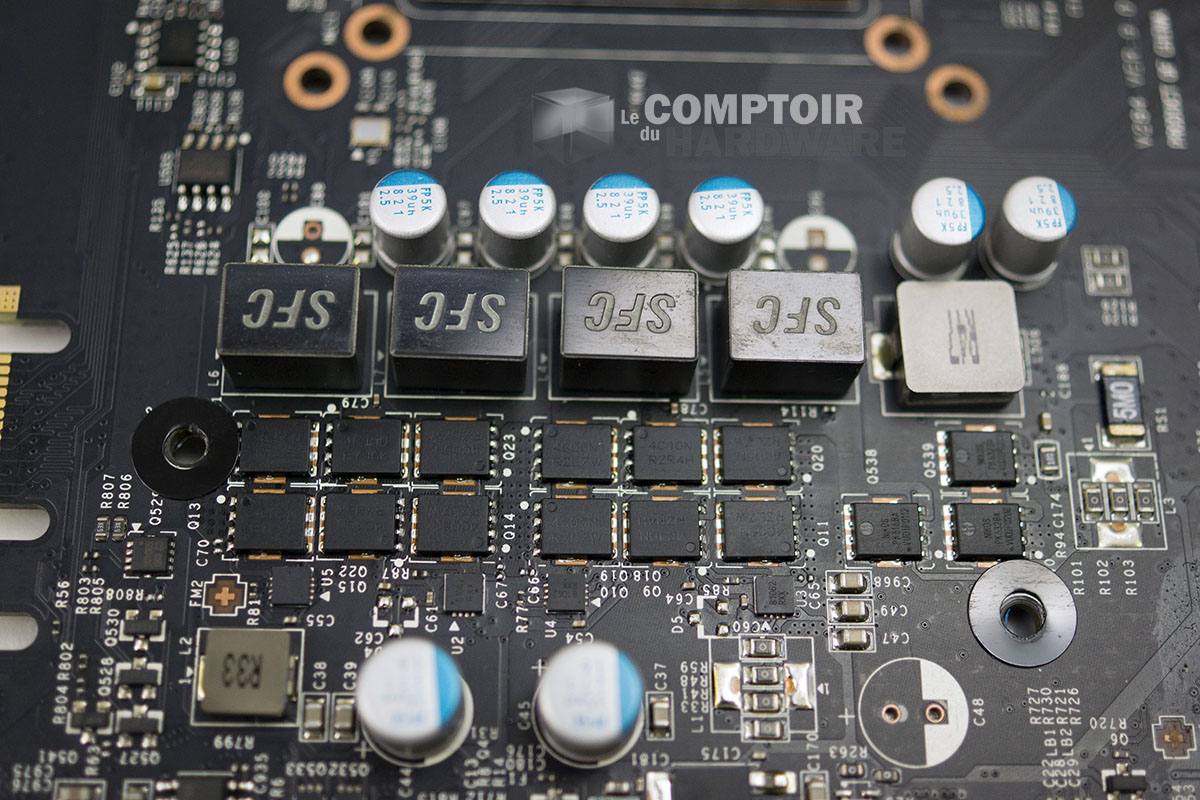

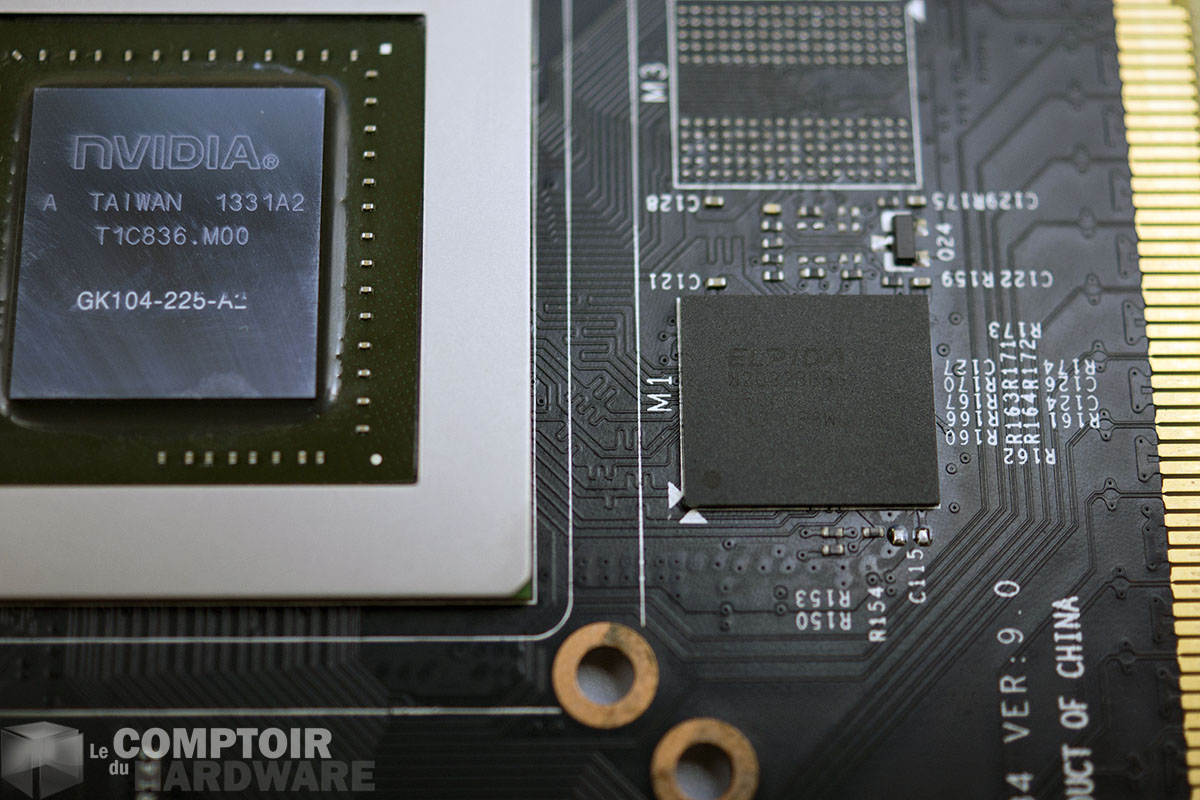

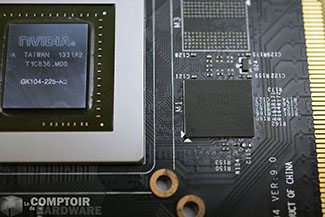

L'étage d'alimentation possède 4 phases dédiées pour le GPU et une pour la mémoire. Côté mémoire, alors que le caméléon avait utilisé des modèles certifiés à 1,5 GHz en provenance de Hynix pour son modèle de référence, MSI s'est tourné de son côté vers Elpida dont les puces qui n'ont pas toujours bonne presse quant à leur capacité à monter en fréquence au-delà de leur certification.

L'étage d'alimentation et la mémoire - Cliquer pour agrandir

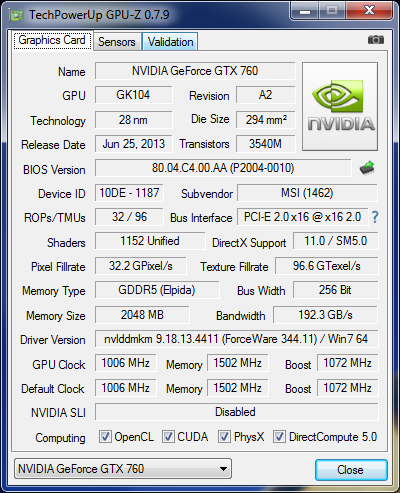

Quid de GPU-Z pour notre carte ? On retrouve bien la version amputée de 2 SMX du GK104 (ouf, nous étions inquiets !) avec ses 1152 unités de calculs, 96 TMU, 32 ROP et le bus mémoire total à 256-bit pour interfacer les 2 Go présents sur la carte. Du côté des fréquences, MSI à légérement poussé le GPU avec un base clock à 1006 contre 980 MHz pour le modèle de référence et le Boost mini à 1072 MHz (1033). La mémoire reste de son côté aux spécifications du caméléon soit 1,5 GHz.

La carte vue par GPU-Z
