Test • Raijintek Styx

• Le protocole Mini ITX

Nous testons avec la plateforme Mini-ITX, donc nous utilisons le protocole dédié. Nous continuons à vous proposer les relevés habituels des nuisances sonores générées par le boîtier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.

La carte mère est une Asus Maximus VII Impact, et le GPU un petit GTX 760 OC mini de la marque histoire d'assurer une plus grande compatibilité. Le CPU lui, est un i5 Haswell au TDP de 84W. Le refroidissement sera assuré par un ventirad top flow mis à disposition par Cryorig. Nous conservons le bloc passif de chez Seasonic dans les cas ou il pourra prendre place. Le cas échéant c'est à un bloc de chez Silverstone de prendre place pour le format ATX (140mm), sinon nous irons piocher chez Be Quiet! un format plus adapté (SFX/TFX).

Concernant les tests réalisés, nous restons sur une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU..

Nous gardons également notre loyal Raptor X pour tester les capacités de chaque boîtier à contenir les vibrations des disques durs. Ce disque dur reste bien connu pour ses tendances à secouer les châssis. Nous lancerons toujours notre copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".

Nous terminerons en laissant mijoter tout ça à feu doux pour relever les températures sur les différents éléments de la configuration. Nous aurons notre processeur quad core de 84W ici, qui sera refroidi par le Cryorig C1 en PWM. La gestion de la ventilation sera aussi laissée à l'appréciation de la carte graphique dans ce test (mode auto quoi). Pour cette partie nous lancerons OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures sur le CPU, le GPU, le disque dur et la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie à 7V. Les températures relevées seront ensuite données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.

• ... Et les résultats

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boîtier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boîtier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :

Ventilation faible : Cryorig C1 ventilation au mini (bios) / ventilation de la carte graphique forcée à 35%.

Ventilation élevée : Cryorig C1 ventilation au max (bios) / ventilation de la carte graphique forcée à 50%.

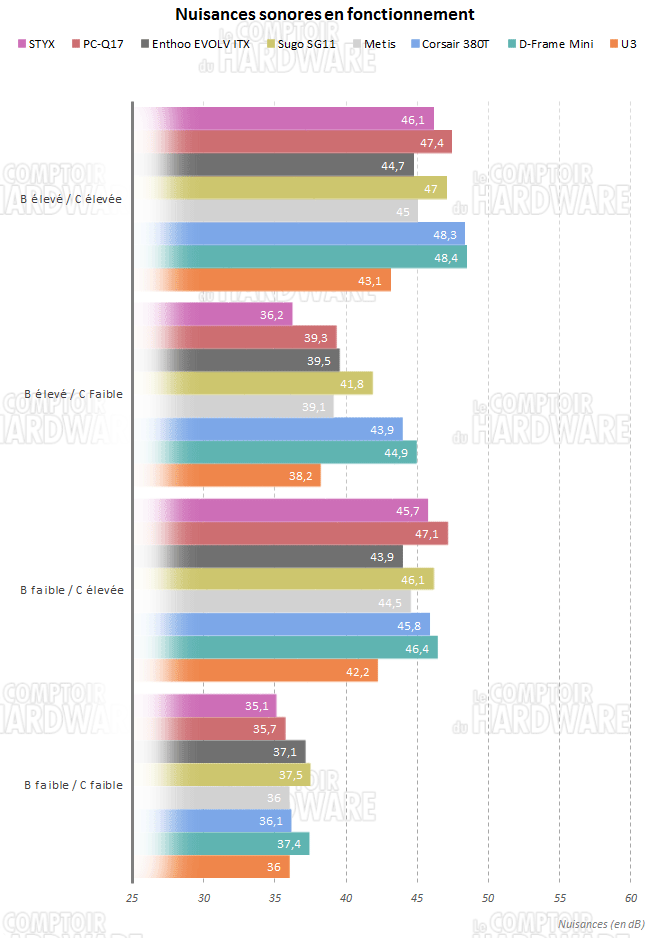

La première série de mesures est consacrée au relevé des nuisances sonores. On teste comme d'habitude l'ensemble boîtier/configuration dans cette partie. Première impression, le Styx n'est pas des plus bruyant. Équipé d'un seul ventilateur, plutôt discret, il ne sera pas gênant au repos. Le gros du bruit généré provient des éléments placés à l'intérieur. Une fois lancés en pleine charge, carte graphique et ventirad se font une petite symphonie. On relèvera un pic à 46.1dB lorsque boîtier et configuration seront à pleine vitesse.

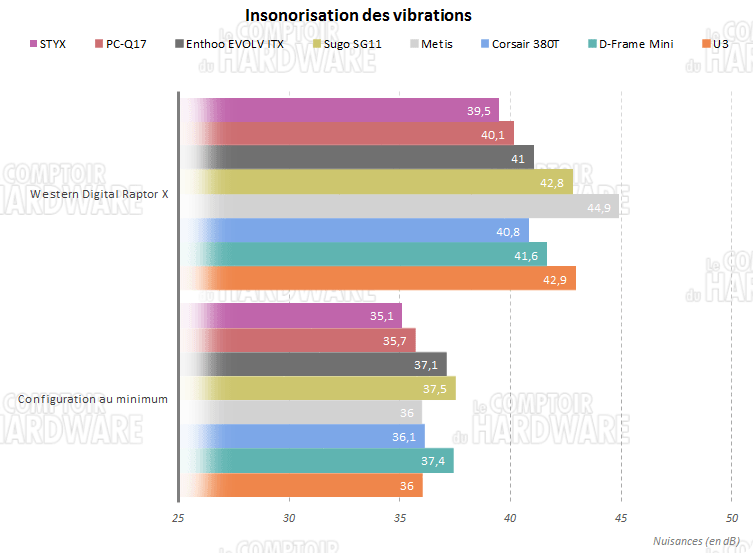

On s'attendait à quelque chose de moins efficace du côté du système de fixation des disques durs. Le Raptor X, vous le savez maintenant, n'est pas très tendre avec nos boîtiers en général. Là, il ne fait pas vraiment le malin. Patins en caoutchouc et support bien fixé suffisent à limiter la transmission de vibrations gênantes. Certes, nous entendons l'unité fonctionner, mais elle n'émettra pas plus de bruit que cela. Un bon point pour le Styx qui fait mieux que le Lian Li à 200 boules et ses fixations pourtant déjà redoutables.
