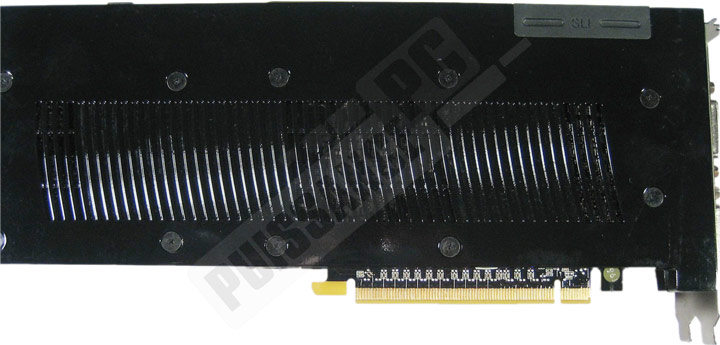

Pour effectuer notre opération d'échange du système de refroidissement, MSI nous a fourni une GeForce GTX280 OC qui se caractérise par des fréquences boostés par rapport aux préconisations de nVIDIA. La première opération préalable à l'échange du dissipateur d'origine consiste bien sûr à retirer ce dernier hélas ce n'est pas si facile. Tout d'abord, on retire les 2 vis au niveau du bracket puis les 10 vis situées au dos de la carte :

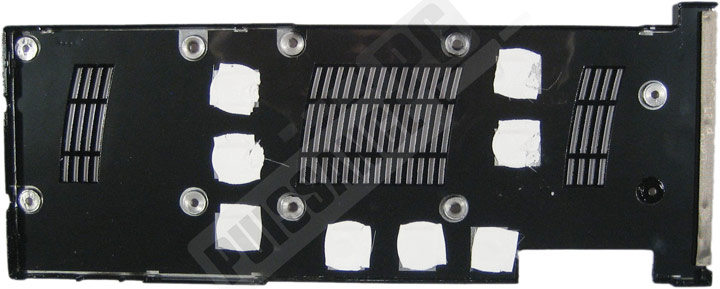

Ensuite opération délicate, en s'aidant de la notice pour localiser de nombreux petits clips, il faut faire pression sur ces derniers afin de retirer la face arrière du refroidisseur :

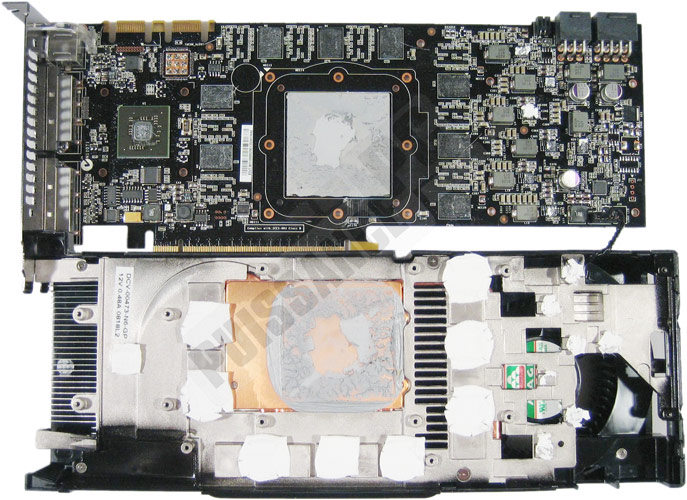

Deux nouvelles vis à présent accessibles doivent elles aussi être retirées puis le plus difficile, retirer le ventirad à proprement parler. En fait vu la surface du HeatSpreader et la quantité de pate thermique présente, ce dernier est littéralement collé au GPU. Il faut donc fournir suffisammement de force pour retirer le radiateur sans arracher le GPU! En jouant par déplacement du ventirad dans diverses directions, on fini par le retirer sans casse :

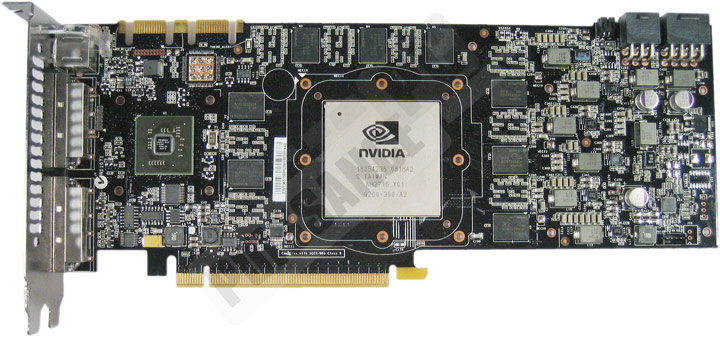

Ensuite nettoyage des gros pâtés, pour cela un solvant très efficace est votre ami. Pour ce genre de tâche, l'éther est à mon avis le meilleur candidat, très efficace pour dissoudre la pate thermique, il a aussi l'avantage d'être extrêmement volatile ce qui permet de laisser en quelques instants une surface nickel et parfaitement sèche :

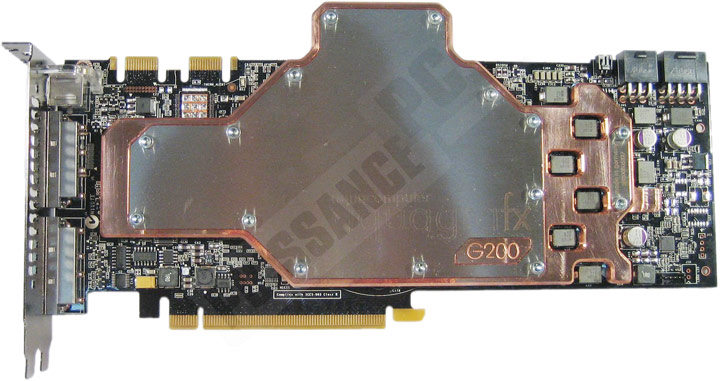

La mise en place du waterblock n'est alors qu'une formalité, après avoir enduit de pate thermique les puces mémoires et le GPU, découpé de petits pads thermiques adhésifs qui seront appliqués sur les composants de puissance indiqués dans la notice, reste à procéder à la mise en place et au serrage des vis. Les 4 entourant le GPU sont donc récupérées de la fixation d'origine et doivent être serrées en croix. Ceci dit, les vis d'origine sont de piètre qualité et dispose d'une encoche minuscule. Bref difficile d'appliquer un couple de serrage important ce qui n'est pas sans conséquence si comme dans notre cas il n'y a pas une planéité parfaite entre la surface du GPU et du block...

On continue notre montage page suivante.
