Test • Lian Li PC-Q17

• Le protocole Mini ITX

Nous testons avec la plateforme Mini-ITX, donc nous utilisons le protocole dédié. Nous continuons à vous proposer les relevés habituels des nuisances sonores générées par le boîtier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.

La carte mère est une Asus Maximus VII Impact, et le GPU un petit GTX 760 OC mini de la marque histoire d'assurer une plus grande compatibilité. Le CPU lui, est un i5 Haswell au TDP de 84W. Le refroidissement sera assuré par un ventirad top flow mis à disposition par Cryorig. Nous conservons le bloc passif de chez Seasonic dans les cas ou il pourra prendre place. Le cas échéant c'est à un bloc de chez Silverstone de prendre place pour le format ATX (140mm), sinon nous irons piocher chez Be Quiet! un format plus adapté (SFX/TFX).

Concernant les tests réalisés, nous restons sur une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU..

Nous gardons également notre loyal Raptor X pour tester les capacités de chaque boîtier à contenir les vibrations des disques durs. Ce disque dur reste bien connu pour ses tendances à secouer les châssis. Nous lancerons toujours notre copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".

Nous terminerons en laissant mijoter tout ça à feu doux pour relever les températures sur les différents éléments de la configuration. Nous aurons notre processeur quad core de 84W ici, qui sera refroidi par le Cryorig C1 en PWM. La gestion de la ventilation sera aussi laissée à l'appréciation de la carte graphique dans ce test (mode auto quoi). Pour cette partie nous lancerons OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures sur le CPU, le GPU, le disque dur et la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie à 7V. Les températures relevées seront ensuite données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test.

• ... Et les résultats

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boîtier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boîtier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :

Ventilation faible : Cryorig C1 ventilation au mini (bios) / ventilation de la carte graphique forcée à 35%.

Ventilation élevée : Cryorig C1 ventilation au max (bios) / ventilation de la carte graphique forcée à 50%.

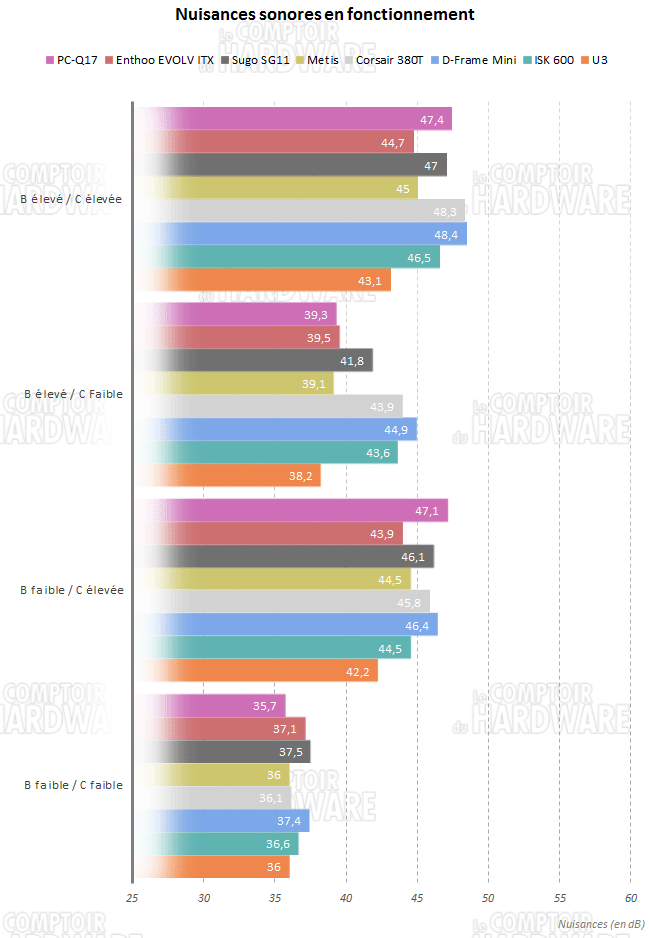

Nous commençons nos vérifications par le bruit de fonctionnement de l'ensemble à pleine vitesse. Comme vous le voyez, en période de forte charge la configuration se fera bien entendre. On dépasse ici les 47dB, ce qui est assez logique vu l'étroitesse du PC-Q17 et les aérations dont il dispose. Config au repos, l'ensemble est très agréable à l'usage et facile à supporter. Le niveau de nuisance enregistré est d'à peine plus de 39dB.

En ne régulant que le boîtier, on se rend compte que l'ensemble des nuisances proviendra de votre configuration. Si vous êtes sensible, choisissez bien vos éléments, car le PC-Q17 ne retient pas le bruit. Une fois l'ensemble régulé, on passe sous les 36dB et selon la période de la journée, le boîtier devient inaudible ou presque.

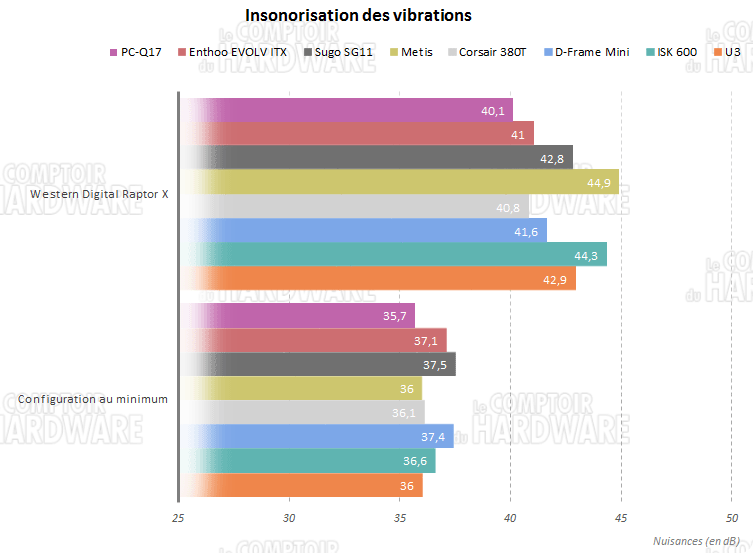

On connait le système de fixation des disques durs de chez Lian Li, qui se montre généralement très efficace. Mais qu'en est-il sur ce petit boîtier étroit? Le Raptor X est en place, on démarre la machine et... pas grand-chose. Le niveau sonore augmente comme d'habitude, sans pour autant être désagréable comme on peut parfois le constater. Les vibrations sont contenues par les supports de disque dur et presque éliminées. La principale source de bruit proviendra des têtes de lecture qui grattent, ce qui se traduit par un pic à 40.1dB. Le PC-Q17 réalise un sans-faute ici.

Performances en refroidissement

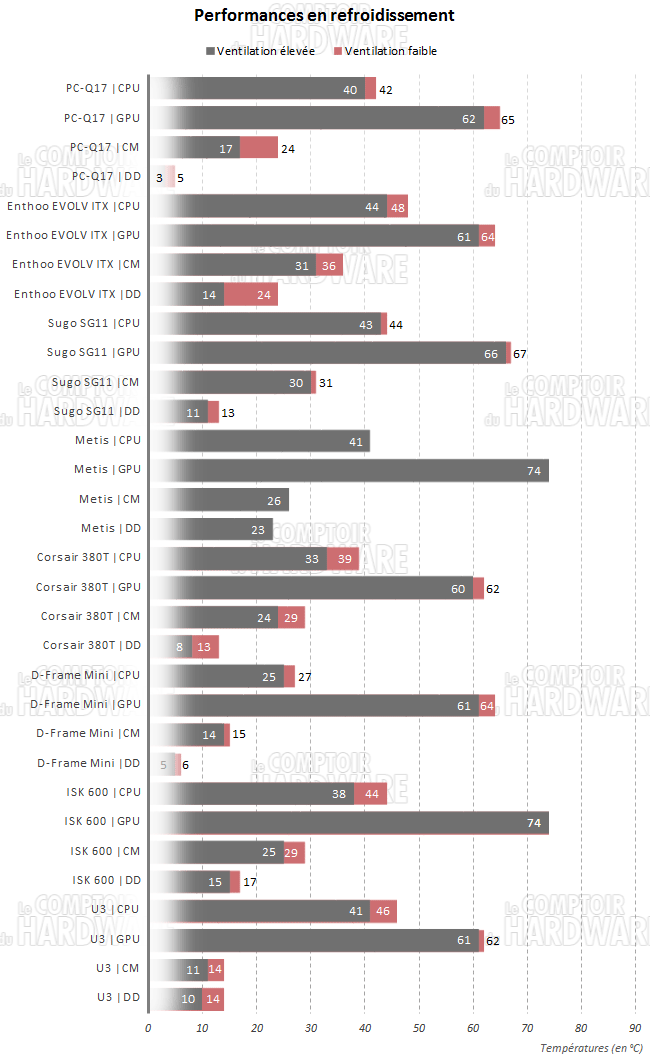

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boîtier testé en utilisant notre quad-core surmonté du Cryorig C1. La gestion de la vitesse de rotation du système de refroidissement de la carte graphique sera réglée sur auto comme indiqué dans le protocole. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante.

L'unique ventilateur du boîtier réalise des merveilles. Les températures enregistrées sont très bonnes sur les éléments les plus chauds. Le CPU profitera de l'évacuation rapide offerte par la position d'extraction du 140mm. Quant à la carte graphique, elle ne souffle pas trop pour permettre de rester à un niveau de température tolérable, ce qui est plutôt agréable. Les mesures annexes sont également de bonne et vous ne rêvez pas, le disque dur ne souffre pas dans ce boîtier.

En régulant la ventilation du boîtier, les éléments parviennent à conserver une température correcte, mais donneront un peu plus de voix pour cela. Nous enregistrons +2°C sur le processeur, +3°C sur le GPU. C'est la carte mère qui prendra le plus cher ici avec un bon de 7°C, tandis que le disque dur restera au calme, avec un delta de +5°C.
