Test • Aerocool XPredator Cube

• Le protocole pour les boitier µATX...

Graphite 600T : matériel de test

Nous vous proposons d'analyser les nuisances sonores générées par le boitier et ses composants en fonctionnement, ainsi qu'un relevé de températures en charge.



En ce qui concerne la configuration de test, elle se compose d'une carte mère µATX et d'un CPU de 95W surmonté du Top-Flow de chez Noctua, le NH-C14 équipé d'un seul NF-P14. La carte graphique reste un modèle de 108W équipé cette fois du système de refroidissement d'origine. L'laimentation retenue est une P-460 passive de chez Seasonic, pour ne rien perturber dans les mesures.



Nous vous présenterons dans un premier temps une série de mesures du niveau sonore réalisées en conservant le principe de configuration faible et configuration élevée utilisée dans nos précédents dossiers, en utilisant les différentes combinaisons possibles de ventilation pour le boîtier (B), mais également la configuration (C) en jouant sur la vitesse des ventirads CPU et GPU.



Nous testerons ici encore les capacités de chaque boitier à contenir les vibrations des disques durs en les soumettant à l'épreuve du Raptor-X, bien connu pour ses tendances à secouer les châssis. Nous lancerons alors une copie multiple de plusieurs Go pendant que l'ensemble de la configuration sera en position "Faible".



Asus Maximus 3 geneNoctua NH-C14Seasonic Platinum Fanless 460wWestern Digital Raptor X



Pour finir, nous vous proposerons un relevé des températures sur les différents éléments de la configuration. Nous gardons notre processeur quadcore de 95W, qui sera refroidi avec le NH-C14 en 9V alors que la gestion de la ventilation sera laissée à l'appréciation de la carte graphique de 108W (entendez par là que la régulation sera en mode automatique). Pour cette partie du test, nous lancerons alors OCCT en mode "Alimentation" (il fait chauffer CPU et GPU) en boucle durant 1H avant de relever les températures CPU et GPU bien évidemment, mais également la température du disque dur et celle de la carte mère. Ces mesures se feront aux différents modes de ventilation proposés par le boîtier ou, le cas échéant, en forçant la régulation de la soufflerie soit à 5V, soit à 7V quand cette dernière ne démarre pas. Les températures seront données en "Delta T", c'est-à-dire leur différence par rapport à la température ambiante de la pièce de test



• ... Et les résultats

ventilation interne

Première étape de nos tests, relever les nuisances sonores globales de notre machine en fonctionnement. Pour ce faire, nous placerons la ventilation du boitier (B) ainsi que celle de notre configuration (C) dans différentes combinaisons possibles, en jouant sur la vitesse de tous les ventilateurs. Le sonomètre sera placé à 15cm sur l'avant, au-dessus du boitier et les résultats obtenus seront exprimés en dB(A). Nous procèderons de la même manière pour les mesures des nuisances causées par les vibrations du Raptor-X, une fois la configuration entière placée en position "faible". Pour rappel, avant de commencer, voici quelques explications :



- Ventilation faible : Noctua NF-P14 à 9V / ventilation de la carte graphique forcée à 35%.

- Ventilation élevée : Noctua NF-P14 à 12V / ventilation de la carte graphique forcée à 45%.



Bruits

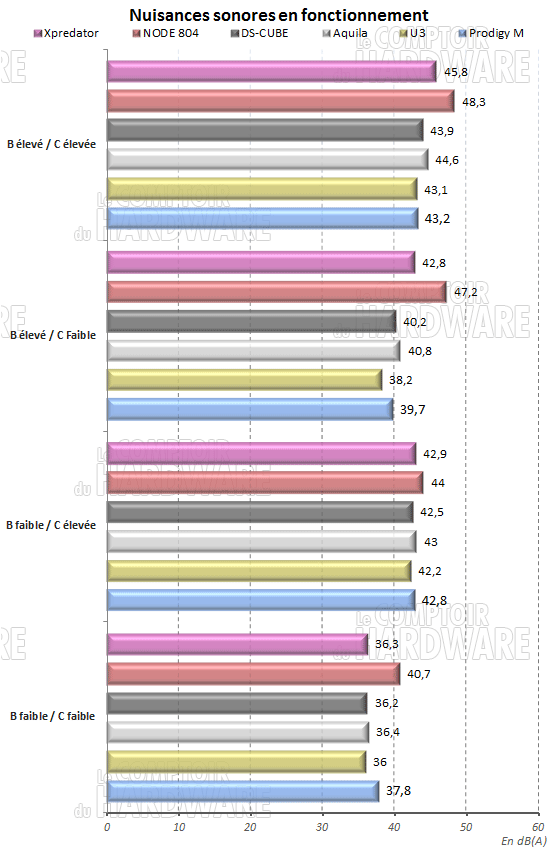

Tout à fond, on l'entend le XPredator. On l'entend, mais ça n'est pas excessif non plus. 45.8dB mesurés lorsque la configuration et le boitier soufflent au plus fort. On remarque au moment des tests sur les éléments régulés que la majeure partie du bruit généré provient de la configuration. Le boitier plutôt bien aéré laisse passer le bruit et n'en produit pas trop. C'est une bonne chose.



Vibrations

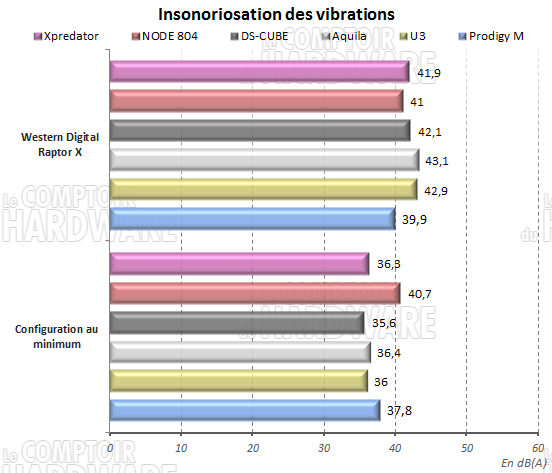

Au petit test des vibrations, l'Aerocool tout vert se positionne bien. On entend toujours ce grondement sourd lors du démarrage du Raptor X, et la période de transfert créé des bruits mécanique qui feront grimper le niveau sonore à près de 42dB



Performances en refroidissement

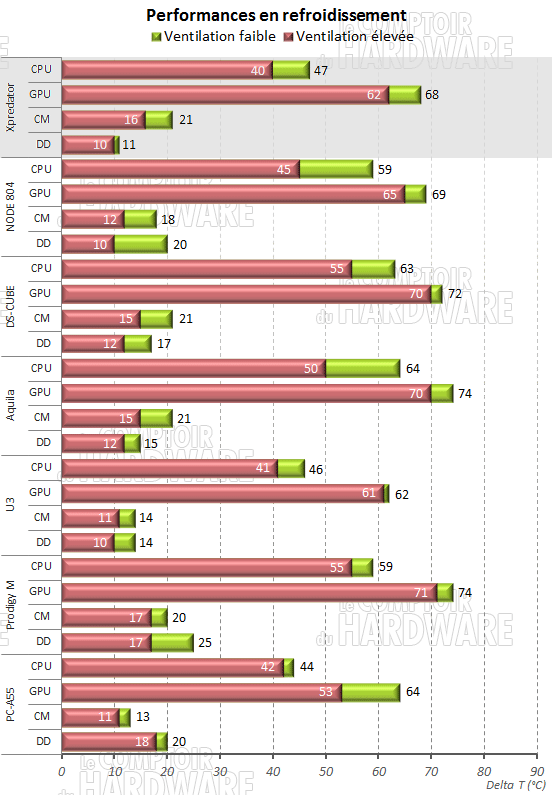

Voilà le moment critique, la mesure des températures en charge. Pour ce faire, nous mettons à rude épreuve le boitier testé en utilisant notre quadcore surmonté du NH-C14. La gestion de la vitesse de rotation du blower de la carte graphique sera positionnée sur auto comme indiqué dans le protocole. Le logiciel OCCT est utilisé en mode "Alimentation" (CPU+GPU) afin de solliciter l'ensemble durant une heure complète. Les températures relevées sur la carte mère, le disque dur, le processeur et la carte graphique sont exprimées en Delta T, c'est à dire en écart par rapport à la température ambiante



temperatures

Au petit jeu des températures, le XPredator ne craint personne. CPU et GPU profitent bien du flux d'air frais créé par le ventilateur de 200 à l'avant, tandis que le 140 arrière évacue bien la chaleur. On note tout de même une petite chauffe de la carte mère qui se retrouve ici en position horizontale. En bref, les températures mesurées sont excellentes.
