Icy Dock : une orgie de backplanes à dédés

Icy Dock ne manque pas d'idées, c'est le moins que l'on puisse dire. Voici venues 3 gammes de backplanes à intégrer dans votre tour, avec plus ou moins de fonctionnalités, ceci afin de couvrir un vaste segment tarifaire. Faisons un petit tour de ces solutions permettant par exemple de monter un NAS à même sa tour en utilisant les logiciels gratuits unRAID, FreeNAS ou Windows Home Server.

La série FatCage  comprend 3 modèles, le MB153SP-B, le MB154SP-B et le MB155SP-B. Il s'agit de cages à disques pilotées par une interface hotswap à la norme Sata 6Gbps, chaque disque prend place dans un tiroir EZTray. Le 153 prend place dans deux baies 5.25", et accueille 3 dédés Sata 3.5", l'alimentation se fait avec 2 molex Sata 15 pins pour l'ensemble des 3 disques. Il possède un moulin de 80mm qui favorise l'élimination de la chaleur, le sens du vent va de l'extérieur vers l'intérieur, des ouïes sont présentes sur le PCB hotswap. Ce moulin peut être remplacé par un autre de 2 ou 3 pins, les deux types de prises sont intégrées sur le 153. Globalement les deux autres NAS ne changent pas le concept, le 154 permet d'accepter 4 dédés dans 3 baies 5.25" disposés horizontalement et alimentés par 3 prises molex Sata 15 pins, le 155 va plus loin avec 5 dédés 3.5" placés verticalement qui occupent 3 baies 5.25", l'alimentation se fait aussi avec 3 molex sata 15 pins. Notez que seul le 155 permet de réguler la ventilation via un cavalier sur le PCB hotswap à l'arrière. La garantie est de 3 ans.

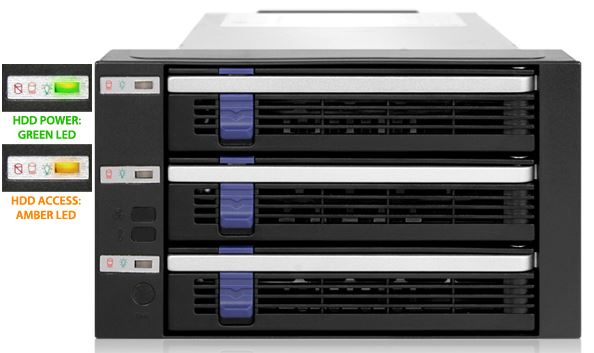

MB153SP-B pour vous servir !

On passe à la gamme FlexCage, elle propose 5 modèles : le MB973SP-1B, le MB973SP-2B, le MB-974SP-B et le MB974SP-2B et le MB975SP-B. Les deux premiers sont identiques à deux exceptions près. Le 2B possède 2 ports USB3 en façade et un switch qui permet de réguler la vitesse du ventilateur de 80mm selon 3 positions (forte, basse, smart). Les deux en revanche bénéficient de la technologie Smart Cooling, elle fait tourner le moulin dès qu'un dédé est actif dans sa baie. Chaque dédé a un témoin LED bleu pour son activité, les cages acceptent 3 HDD 3.5", le montage se fait sans tiroir cette fois par opposition à la FatCage, ce qui permet donc d'utiliser des HDD de 2.5" via adaptateurs vendus séparément. Enfin les cages MB973 occupent 2 baies 5.25", l'alimentation se fait via 2 molex 4 pins ou Sata 15 pins.

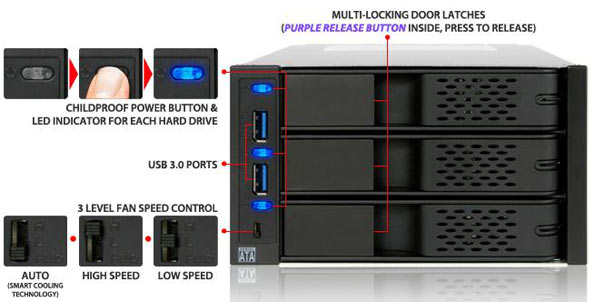

Et voilà le MB973SP-2B té !

Les MB974 permettent d'accueillir 4 HDD 3.5" dans 3 baies 5.25" de votre tour, le "B" possède un port eSata en façade, ainsi qu'un USB2, tandis que le "2B" passe à 2 ports USB3.0. Là aussi les montages des disques se font sans tiroir, on glisse dans la cage et c'est branché. Il ne faut pas plus de 2 molex Sata 15 pins ou molex 4 pins pour tout alimenter, le PCB hotswap est à la norme Sata 6Gbps. Les deux ont un ventilateur de 80mm à réguler selon 3 positions, et possèdent des interrupteurs pour "locker" l'activité électrique du disque, en deux mots c'est pour éviter que l'on éteigne accidentellement le dédé alors qu'il marche, d'ailleurs le mécanisme d'ouverture des baies est un peu plus dur que d'ordinaire toujours pour aller vers le même objectif de sécurité.

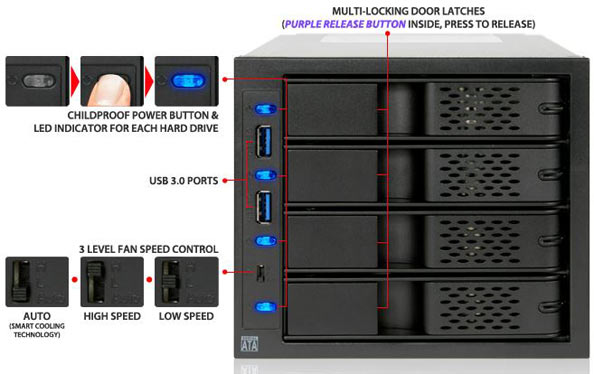

MB974SP-2B, fastoche à retenir pardi !

Enfin le MB975SP est le modèle costaud, 5 dédés prennent place dans une cage occupant 3 baies 5.25", ils sont orientés verticalement, à la norme Sata 6Gbps là aussi, chaque dédé bénéficie d'une LED d'activité, d'un interrupteur de mise sous tension, et d'une baie sécurisée pour l'ouverture de celle-ci. Le ventilateur de 80mm peut être réglé selon 3 états (la technologie Smart Cooling est présente), mais il peut être changé par un autre modèle à 2 ou 3 pins. L'alimentation se fait via 3 prises Sata 15 pins. C'est la même chose que le 974 2B mais en plus grand par sa capacité, pas par sa taille !

4+1 qui font 5 pour le MB975SP-B

Enfin, on termine par la gamme DataCage Classic, qui comprend 4 modèles. Globalement, le principe de fonctionnement et le niveau de fonctionnalités est le même que les FlexCage, mais pousse plus loin le concept avec un plus grand contrôle des fonctions vitales des dédés intégrés, ainsi que du ventilateur. Le MB453IPF-B propose 3 dédés Sata/SAS 3Gbps dans deux baies 5.25" avec 6 nappes Sata classiques, le MB453SPF-B occupe la même chose avec la norme Sata 6Gbps et 3 nappes Sata, le MB454SPF-B offre de la place à 4 dédés dans 3 baies 5.25" avec 3 nappes Sata, et enfin le MB455SPF-B, c'est 5 dédés dans l'île de la tentaion, avec seulement 3 baies 5.25 et 4 nappes Sata. Les DataCage donc possèdent en plus des diodes pour chaque dédé, 3 couleurs pour chacune (vert = dédé alimenté, jaune = dédé connecté et rouge = dédé toukacé). Il y a également un selecteur de températures au delà desquelles un buzzer sonne l'alarme (45, 55 et 65°C), et aussi un témoin du ventilateur et une diode rouge quand celui-ci ne fonctionne plus. Les dédés prennent placent dans les tiroirs EZTray, contrairement aux FlexCage, mais comme les FatCage. Garantie 3 ans également.

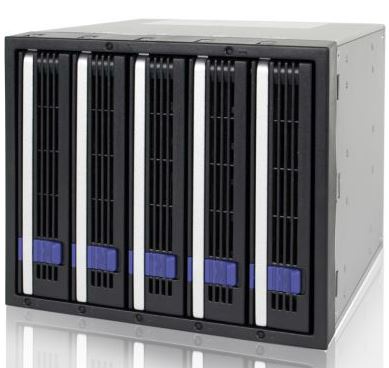

La rolls, le MB455SPF-B

En bref, pas un mois sans que Icy Dock sorte de nouveaux produits ! Vous noterez cependant une discordance dans les communiqués de presse de la firme, et ses PDF à télécharger, alors que le premier ne mentionne que des ventilateurs de 80mm, les données PDF n'indiquent que des moulins de 92mm, nous pensons fortement que c'est cette seconde option qui tient la corde puisque les photos des produits montrent des numéros de série de ventilateurs de 92mm. Pas de tarifs publics conseillés, mais l'ensemble de ces cages à dédés est disponible en boutique.
