Test • HWLabs Black Ice GTX 480

• Montage

Le montage (le terme est presque excessif) est en fait fort simple. Il suffit dans un premier temps d'installer les ventilateurs (en n'oubliant pas au préalable les 2 pieds si on a choisi cette option de montage) grâce aux vis fournies, puis d'installer 2 embouts adaptés à notre circuit via les filetages 1/4".

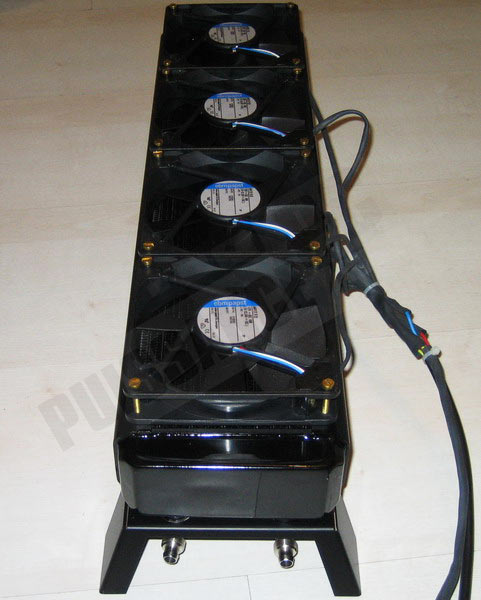

Et hop voilà le travail avec pas moins de 8 ventilateurs Papst 120mm. Pour faciliter nos tests, toutes les alimentations électriques des ventilateurs ont été reliées sur un interrupteur à 2 positions permettant de commuter en un instant du 12v au 5v.

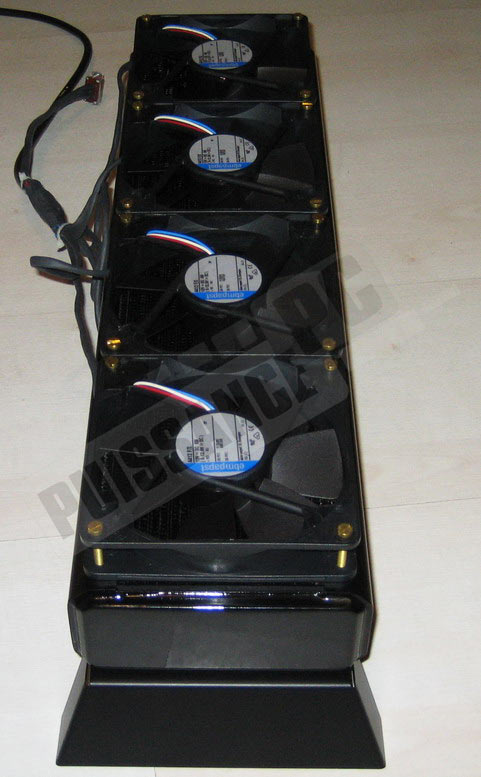

Vu de l'autre coté, on voit très nettement que le pied dispose à sa base de 2 orifices permettant le passage des embouts (ici à coiffe pour du tuyau 8/10mm) et sa forme échancrée facilite l'acheminement des tuyaux en direction du PC.

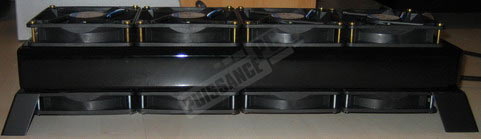

Vu de profil, quel beau sandwich avec des ventilateurs de part et d'autre du radiateur. Ceux situés sous le radiateur soufflent l'air frais situé en bas de la pièce vers le radiateur tandis que ceux au sommet extraient l'air réchauffé par son passage au travers des aillettes. Ce montage est optimal, mais quand est-il avec seulement 4 ventilateurs ? Vaut-il mieux opter pour 4 ventilateurs soufflant fort, ou 8 soufflant faiblement ? Quid du bruit ? Nous allons tenter de répondre à toutes ces questions.

Voyons la mise en oeuvre finale de notre installation, à savoir le raccordement du radiateur au reste du circuit.
